Siemens 6ES7193-4CC20-0AA0 SIMATIC ET 200S TM-P15S23-A1 Modul Terminal Kuasa
Pengilang: Siemens
Keadaan: Baharu
Masa Ketibaan: Sedia Stok
Asal: Jerman
Jaminan: 12 Bulan
Emel: [email protected]
whatsApp: +86-18150117685
- Gambaran Umum
- Model Terlaris
- Produk Disyorkan
Gambaran Umum
- Kekalkan penugasan AUX1 sepunya secara konsisten merentasi kumpulan bersebelahan.
- Pilih kadar bekalan PM-E secara berasingan.
- Gunakan dua kedudukan auxiliari tempatan A4 dan A8.
- Ketatkan terminal skru dalam julat 0.4–0.7 N·m.

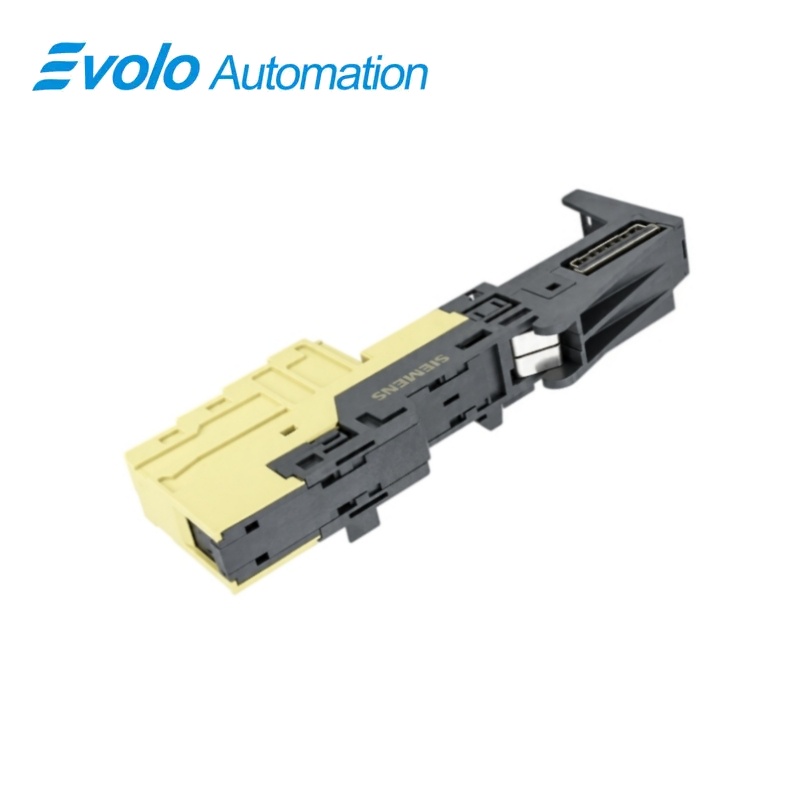

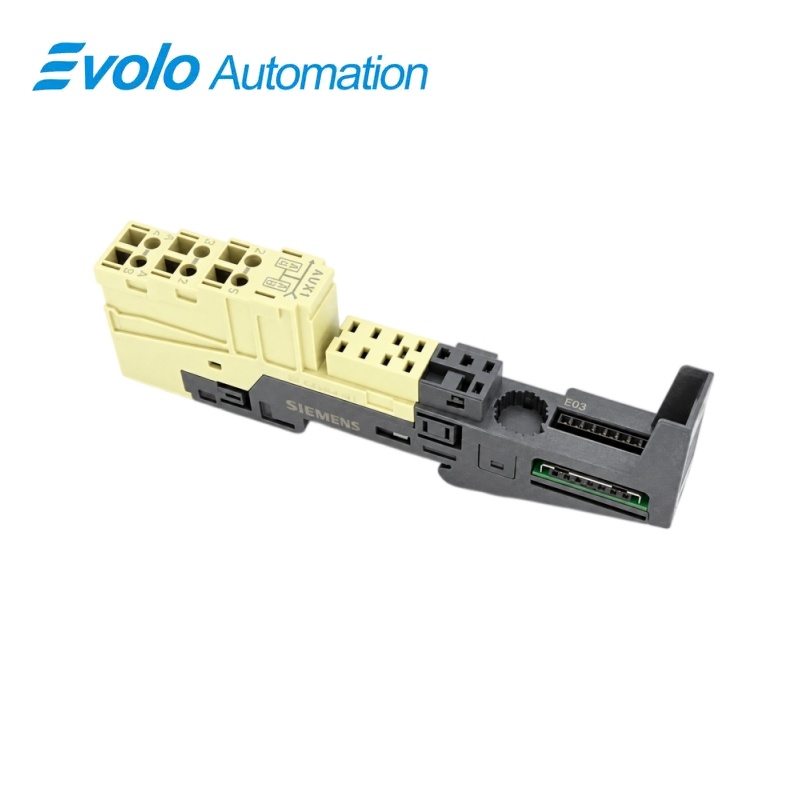

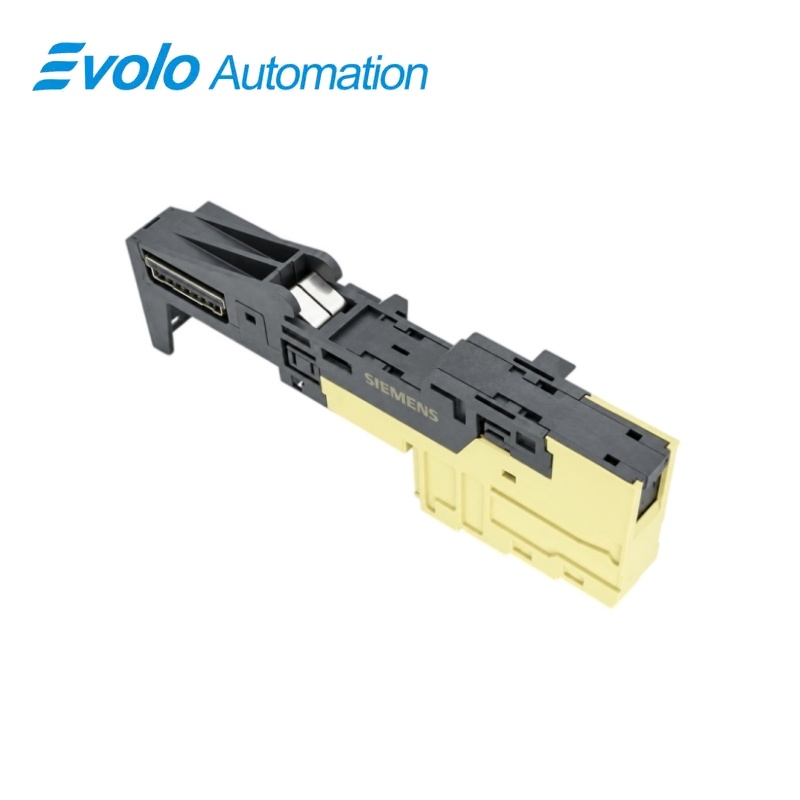

6ES7193-4CC20-0AA0 SIMATIC ET 200S TM-P15S23-A1 Modul Terminal Kuasa
Tapak kuasa berterminal skru dengan akses AUX1 tempatan dan bas bantu yang kekal bersambung daripada kumpulan sebelumnya.
Sekilas pandang
| Jenama | SIEMENS |
|---|---|
| Model | 6ES7193-4CC20-0AA0 |
| Jenis Produk | Tapak modul terminal kuasa |
| Fungsi Utama | Pemasukan kuasa kumpulan dengan kesinambungan bas bantu |
| Aplikasi | Modul kuasa ET 200S PM-E |
Rel pengawal berterusan
Bas AUX1 disambungkan secara elektrik kepada kumpulan potensi di sebelah kiri.
Akses AUX1 tempatan
Terminal A4 dan A8 mendedahkan potensi pengawal berterusan.
Sempadan kumpulan beban
Modul kuasa yang dimasukkan memulakan kumpulan bekalan baharu untuk modul elektronik seterusnya.
Gambaran Produk
6ES7193-4CC20-0AA0 ialah tapak terminal skru TM-P15S23-A1 untuk modul kuasa ET 200S.
Ia memulakan kumpulan potensi beban baharu sambil mengekalkan AUX1 berterusan, membolehkan potensi pengawal bersama melintasi sempadan antara kumpulan kuasa.
Fungsi Utama
Bekalkan kumpulan bekalan modul elektronik baharu
Bas kuasa dibekalkan melalui modul kuasa dan terus ke tapak modul elektronik hilir sehingga modul TM-P seterusnya.
Bawa AUX1 merentasi sempadan kumpulan
Rel penggalang A1 kekal terhubung secara elektrik dengan kumpulan potensi sebelumnya.
Dedahkan potensi penggalang sepunya
A4 dan A8 menyediakan akses terminal skru untuk konduktor pelindung yang dirancang atau potensi penggalang lain.
Spesifikasi Rasmi
| Teknologi Sambungan | Penyambung Sekrup |
|---|---|
| Susunan terminal | 2 × 3 sambungan |
| Kedudukan sambungan AUX1 | A4 dan A8 |
| Penyusunan bas bantu | Berterusan ke kumpulan potensi di sebelah kiri |
| Julat konduktor pepejal dan fleksibel tidak bertebal | 0.14–2.5 mm² |
| Julat konduktor yang fleksibel dengan ferul | 0.14–1.5 mm² |
| Panjang Pengupasan Wayar | 11 mm |
| Bilangan konduktor per terminal | 1; atau 2 secara bersama-sama sehingga jumlahnya tidak melebihi 1.5 mm² dalam satu ferul bersama |
| Diameter maksimum penebat wayar | 3.1 mm pada 1.5 mm²; 3.8 mm pada 2.5 mm² |
| Daya Kilas Pengetatan Terminal | 0.4–0.7 N·m |
| Dimensi (L × T × D) | 15 × 132 × 43 mm |
| Berat Modul Anggaran | 65 g |
Soalan Lazim
Adakah 6ES7193-4CC20-0AA0 mengasingkan AUX1 apabila kumpulan voltan beban baharu bermula?
Tidak, kumpulan beban boleh bermula pada tapak ini manakala AUX1 kekal berterusan kepada kumpulan di sebelah kiri.
Bolehkah saya menggunakan 6ES7193-4CC20-0AA0 apabila dua kumpulan beban bersebelahan memerlukan potensi bantu yang sama?
Ya, bas AUX1 berterusan ini menyokong sambungan bantu bersama merentasi sempadan kumpulan.
Sambungan tempatan manakah yang mendedahkan AUX1 pada 6ES7193-4CC20-0AA0?
Terminal A4 dan A8 disambungkan ke bas bantu.
Adakah 6ES7193-4CC20-0AA0 tapak skru yang sesuai untuk PM-E DC24V 6ES7138-4CA01-0AA0?
Ya, TM-P15S23-A1 merupakan salah satu pilihan terminal skru yang serasi untuk modul kuasa tersebut.
Adakah saya memerlukan ferrule untuk konduktor lentur telanjang pada 6ES7193-4CC20-0AA0?
Tidak, konduktor lentur telanjang berukuran 0.14 hingga 2.5 mm² boleh disambung tanpa ferrule.
Apakah panjang persiapan yang betul untuk pendawaian medan pada 6ES7193-4CC20-0AA0?
Keluarkan 11 mm penebat sebelum memasukkan setiap konduktor dan mengikat terminal skru.
Adakah 6ES7193-4CC20-0AA0 termasuk elektronik PM-E yang memantau bekalan beban?
Tidak, komponen ini ialah tapak terminal dan modul kuasa PM-E yang diperlukan ialah komponen berasingan.
