Relai Perlindungan Saluran REF615, Pengilang Relai Perlindungan Saluran REF615 China, Pembekal, Kilang

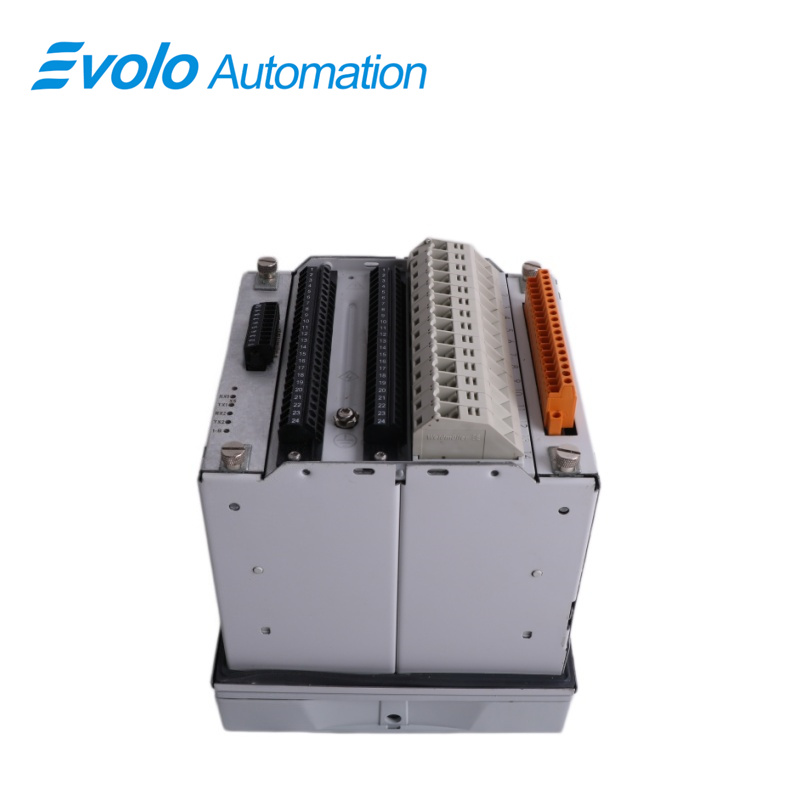

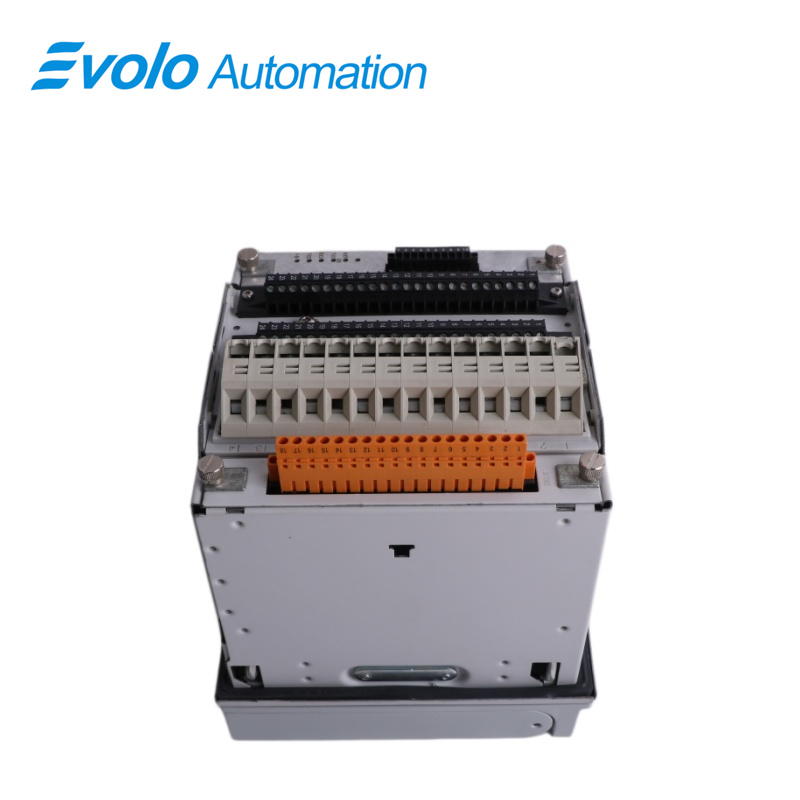

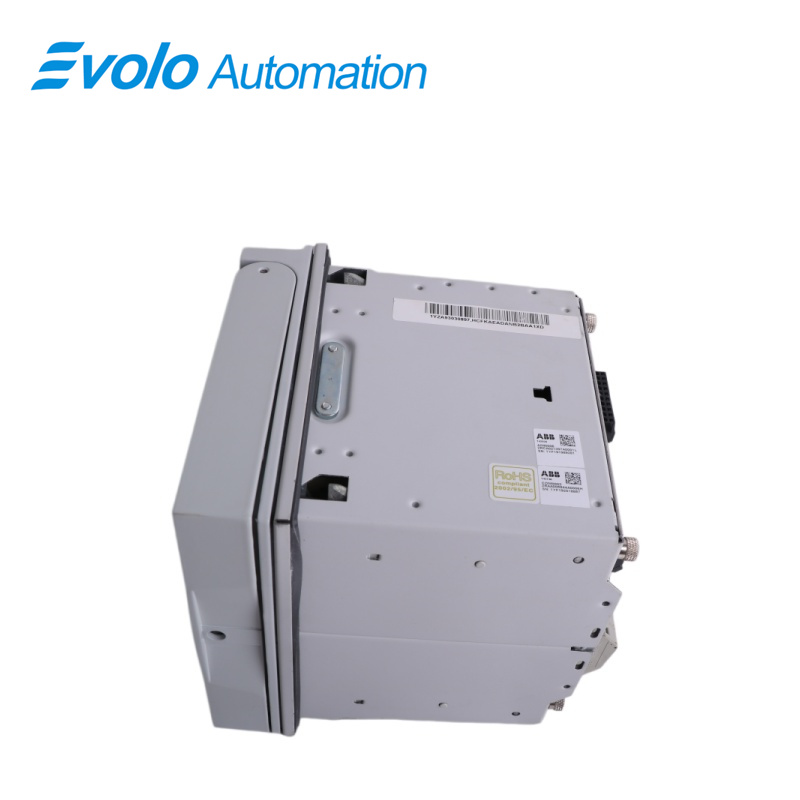

Gambaran Keseluruhan

Tempat Asal:	Sweden
Nama Jenama:	ABB
Nombor Model:	REF615
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Spesifikasi

Parameter	Nilai
Model	REF615
Jenis Produk	Relai Perlindungan Penghantar
Dimensi (Keseluruhan)	17.8 x 20 x 17.8 cm
Berat (Jumlah)	4.04 kg
Penjagaan panel hadapan	IP54
Perlindungan Terminal Belakang	IP20
Lebar bingkai	177 mm
Lebar Rangka	164 mm
Ketinggian Bingkai	177 mm (4U)
Ketinggian Rumah	160 mm
Kedalaman	201 mm (153 + 48 mm)
Berat Relai	4.1 kg
Berat Unit Pasak	2.1 kg
Voltan Bantu Berkadaran	100/110/120/220/240 VAC; 24/30/48/60 V DC; 48/60/110/125/220/250 V DC
Masa Gangguan Kuasa Bantu	50 ms (pada voltan berkadaran)
Julat Variasi Voltan Bantu	38–110% Un (AC), 50–120% Un (DC rendah), 80–120% Un (DC tinggi)
Ambang Permulaan	19.2 V DC (80% daripada 24 V DC)
Penggunaan Kuasa Tambahan (DC)	<13 W nominal / <18 W maksimum
Penggunaan Kuasa Tambahan (AC)	<16 W nominal / <21 W maksimum
Had Riak DC Tambahan	≤15% (100 Hz)
Jenis fius	T4A / 250 V
Frekuensi bertaraf	50 / 60 Hz
Input Arus Nama	In = 0.2 A / 1 A / 5 A
Kestabilan Termal (berterusan)	4 A / 20 A
Kestabilan Termal (1 s)	100 A / 500 A
Kestabilan Dinamik (gelombang separuh)	250 A / 1250 A
Impedansi input	<100 mΩ / <20 mΩ
Julat Masukan Voltan	60–210 V AC
Kestabilan Termal Voltan (berterusan)	240 V ac
Kestabilan Termal Voltan (10 s)	360 V AC
Kapasiti Beban Voltan	<0.05 VA
Input Sensor (Arus)	75 mV–9000 mV
Input Sensor (Voltan)	6 kV–30 kV
Suhu Pengoperasian (berterusan)	-25 °C hingga +55 °C
Suhu Operasi Jangka Pendek	-40 °C hingga +85 °C (<16 jam)
Suhu Penyimpanan & Pengangkutan	-40 °C hingga +85 °C
Kelembapan Relatif	<93% tanpa kondensasi
Tekanan udara	86–106 kPa
Had ketinggian	≤2000 m

Penerangan

The REF615 Unit perlindungan dan kawalan penyalur IEC ialah peranti khusus untuk perlindungan dan kawalan penyalur yang direka secara khusus bagi tujuan perlindungan, kawalan, pengukuran, dan pemantauan sistem pengagihan kuasa awam dan industri. REF615 boleh disesuaikan dengan grid tanpa pelabuhan bumi (ungrounded) dan grid berlabuh bumi secara rintangan (resistively grounded). Selain itu, dengan memanfaatkan kemampuan komunikasi antara stesen yang canggih, REF615 juga boleh digunakan untuk perlindungan rangkaian gelung (ring) atau radial. Grid yang dilindungi merangkumi beberapa penyalur dan penjanaan teragih.

Aplikasi

Tapak tenaga baharu (fotovoltaik/kuasa angin): Digunakan untuk perlindungan penyalur dan pengesanan anti-islanding di substesen.

Fabrikasi wafer semikonduktor: Memastikan kebolehpercayaan bekalan kuasa yang sangat tinggi serta mencapai isolasi kegagalan pada tahap milisaat.

Loji minyak dan penggasan: Membolehkan pengesanan arah kegagalan dalam sistem bekalan kuasa rangkaian gelung yang kompleks.

Loji pembuatan kenderaan automobil: Transformasi pintar dan pemantauan terpusat bagi bilik agihan kuasa di talian pemasangan akhir.

Ciri-ciri Utama

Perlindungan, kawalan, pemantauan, dan pengurusan bersepadu dalam satu peranti perlindungan relai menyediakan penyelesaian padat dan pelbagai guna untuk sistem agihan kuasa awam dan industri.

Menawarkan pelbagai fungsi perlindungan dan kawalan, sesuai dengan sensor atau CT dan PT tradisional.

Mempunyai konfigurasi piawai yang telah pra-dikonfigurasikan untuk integrasi yang lebih cepat dan mudah bagi memenuhi pelbagai keperluan aplikasi.

Reka bentuk pasang-dan-mainkan untuk pemasangan dan ujian yang pantas.

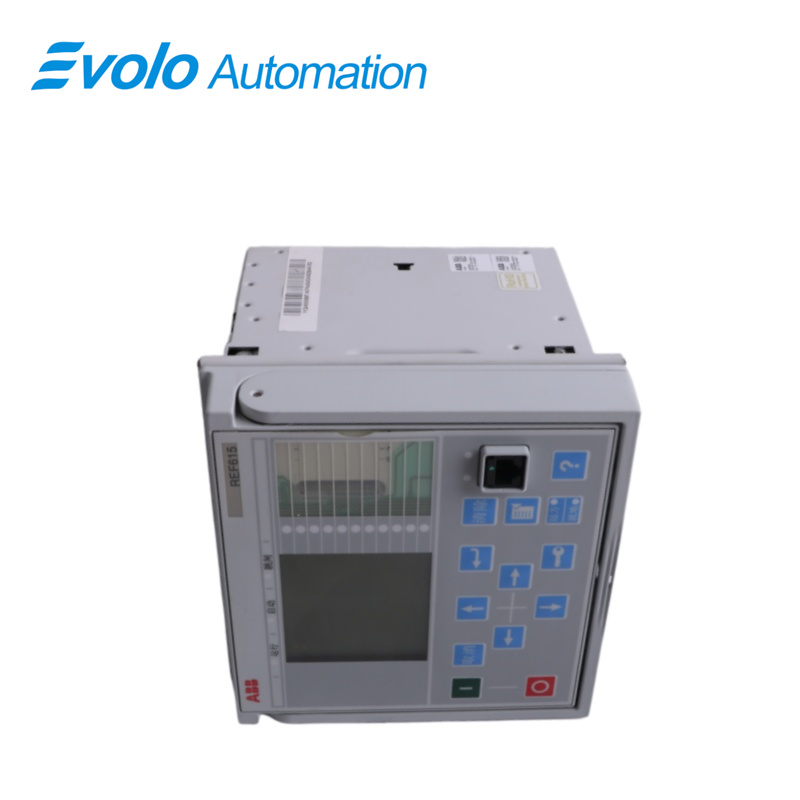

Skrin LCD besar dengan paparan gambar rajah satu-garis, boleh diakses secara tempatan atau melalui HMI yang mudah disambungkan dan dilayari.

Kelebihan utama

Perlindungan arus-lebih berarah, arus-lebih tidak berarah, dan kegagalan bumi; serta fungsi perlindungan dan pengukuran voltan, frekuensi, dan kualiti kuasa.

Gabungan perlindungan kebocoran tanah berfrekuensi pelbagai yang sangat sensitif dan terpilih.

Fungsi lokasi arus pendek dan kebocoran tanah lanjutan serta pantas (pilihan).

Menyokong IEC 61850 Edisi 1 dan 2, termasuk HSR dan PRP berlebihan, GOOSE, dan IEC 61850-9-2.

Menyokong protokol masa berketepatan tinggi IEEE 1588 v2.

Menyokong protokol komunikasi Modbus, DNP3, dan IEC 60870-5-103.

Soalan Lazim

Soalan: Apakah REF615 ?
A: Ia adalah reley perlindungan saluran.

Soalan 1: Adakah REF615 menyokong perlindungan berarah?
A: Ya. Ini merupakan salah satu perbezaan utama antaranya dengan REF610. Ia boleh menentukan arah aliran arus, menjadikannya ideal untuk bekalan kuasa rangkaian gelung atau sistem dengan akses bekalan kuasa teragih.

Q2: Apakah maksud rekabentuk "boleh dikeluarkan" pada REF615 ?
A: Papan litar utama rele dipasang pada pengapit yang boleh digerakkan. Jika berlaku kegagalan perkakasan, cukup dengan mengeluarkan rele lama dan memasukkan yang baharu; sambungan sekunder luaran tidak perlu diubah, seterusnya memendekkan masa pembaikan secara ketara.

Q4: Bolehkah REF615 memantau arus dan voltan secara serentak?
J: Ya. Bergantung pada konfigurasi khusus, ia boleh disambungkan kepada transformer arus tiga fasa dan transformer voltan tiga fasa untuk mencapai perlindungan kuasa, frekuensi, dan voltan.

Soalan 5: Bolehkah REF615 mencegah letupan lengkung elektrik di dalam peralatan suis?
J: Ya. Jika Pilihan Lengkung Elektrik dipilih dan sensor gentian optik disambungkan, ia mampu mengesan lengkung elektrik dalam masa 4 ms dan mencetuskan pelanjutan (trip).
