Oorsig
Oorsprongplek: |
Swede |
Handelsnaam: |
ABB |
Modelnommer: |
REF615 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |

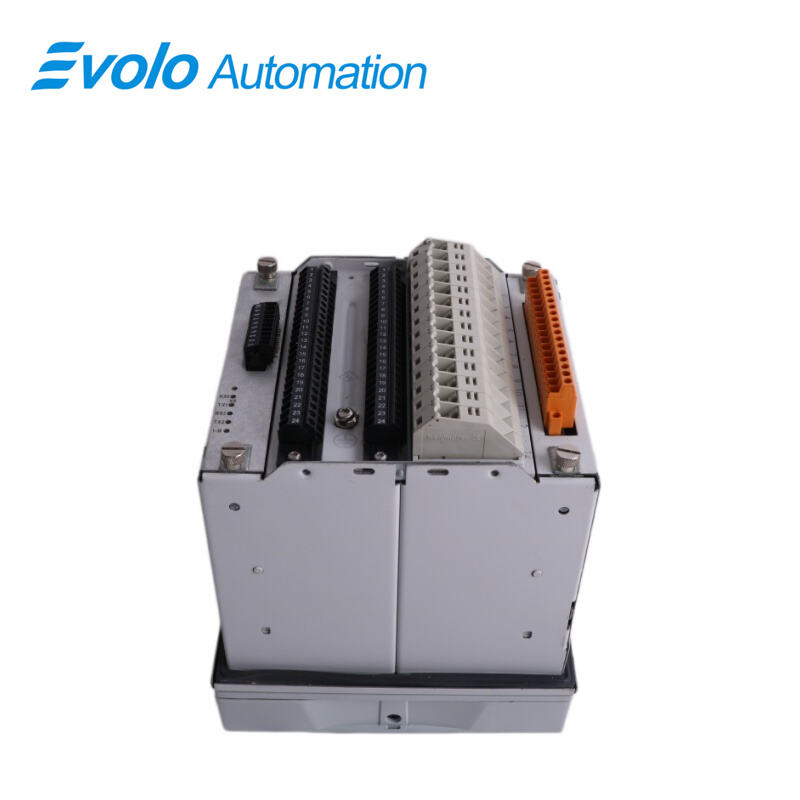

Spesifikasies
|
Parameter |
Waarde |
|
Model |
REF615 |
|
Produktipe |
Voedingsbeskermingsrelais |
|
Afmetings (Algeheel) |
17,8 x 20 x 17,8 cm |
|
Gewig (Totaal) |
4,04 kg |
|
Voorpaneelbeskerming |
IP54 |
|
Agterklembehuisingbeskerming |
IP20 |
|
Raam Breedte |
177 mm |
|
Behuisingwydte |
164 mm |
|
Rahoothoogte |
177 mm (4U) |
|
Behuisinghoogte |
160 mm |
|
Diepte |
201 mm (153 + 48 mm) |
|
Relaisgewig |
4,1 kg |
|
Insteekmodulegewig |
2.1 KG |
|
Nominaal byspanning |
100/110/120/220/240 V wisselstroom; 24/30/48/60 V gelykstroom; 48/60/110/125/220/250 V gelykstroom |
|
Tydperk van onderbreking van bykrag |
50 ms (by nominaal spanning) |
|
Byspanningsvariasiewydte |
38–110% Un (wisselstroom), 50–120% Un (gelykstroom laag), 80–120% Un (gelykstroom hoog) |
|
Opstartdrempel |
19,2 V Gelykstroom (80% van 24 V Gelykstroom) |
|
Bykragverbruik (Gelykstroom) |
<13 W nominaal / <18 W maks. |
|
Bykragverbruik (Wisselstroom) |
<16 W nominaal / <21 W maks. |
|
By-Gelykstroom-rippelbeperking |
≤15% (100 Hz) |
|
Fusietipe |
T4A / 250 V |
|
Nominale frekwensie |
50 / 60 Hz |
|
Nominaal stroomingange |
In = 0,2 A / 1 A / 5 A |
|
Termiese stabiliteit (voortdurend) |
4 A / 20 A |
|
Termiese stabiliteit (1 s) |
100 A / 500 A |
|
Dinamiese Stabiliteit (halfgolf) |
250 A / 1250 A |
|
Invoer impedansie |
<100 mΩ / <20 mΩ |
|
Voltage insetreeks |
60–210 V wisselstroom |
|
Spannings-termiese stabiliteit (kontinu) |
240 V wisselstroom |
|
Spannings-termiese stabiliteit (10 s) |
360 V wisselstroom |
|
Spanningslasvermoë |
<0,05 VA |
|
Sensoringang (stroom) |
75 mV–9000 mV |
|
Sensoringang (spanning) |
6 kV–30 kV |
|
Bedryfstemperatuur (kontinu) |
-25 °C tot +55 °C |
|
Korttermyn-bedryfstemperatuur |
-40 °C tot +85 °C (<16 u) |
|
Berging- en vervoertemperatuur |
-40 °C tot +85 °C |
|
Relatiewe humiditeit |
<93% nie-kondenserend |
|
Lugdruk |
86–106 kPa |
|
Hoogte limiet |
≤2000 m |
Beskrywing
Die REF615 IEC-toevoerbeskermings- en beheereenheid is 'n spesialiseerde toevoerbeskermings- en beheertoestel wat spesifiek ontwerp is vir die beskerming, beheer, meting en monitering van openbare en industriële kragverspreidingstelsels. Die REF615 is aanpasbaar vir beide nie-geaarde en weerstandsgeaarde netwerke. Verder kan, deur gebruik te maak van sy gevorderde inter-stasie-kommunikasievermoëns, die REF615 ook vir ring- of straalkomponentbeskerming gebruik word. Die beskermde netwerk sluit verskeie toevoere en verspreide kragopwekking in.
Toepassings
Nuwe-energieaanlæg (fotovoltaïese-/windkrag): Gebruik vir toevoerbeskerming en anti-isolasie-opsporing in onderstasies.
Halfgeleier-skyfvervaardigingsaanlæg: Verseker uiters hoë betroubaarheid van die kragvoorsiening en bereik foutisolering op millisekondenvlak.
Olie- en gasifikasieaanlæg: Maak rigtinggebasseerde foutopsporing moontlik in ingewikkelde ringnetwerk-kragvoorsieningstelsels.
Motorvoertuigvervaardigingsaanlages: Intelligente transformasie en gesentraliseerde monitering van die kragverspreidingskamer vir die finale monteerlyn.
Belangrike kenmerke
Geïntegreerde beskerming, beheer, monitering en bestuur in 'n enkele relaisbeskermingstoestel bied 'n kompakte en veelsydige oplossing vir openbare en industriële kragverspreidingstelsels.
Bied uitgebreide beskermings- en beheerfunksies, en is versoenbaar met sensore of tradisionele CT's en PT's.
Beskik oor voor-gekonfigureerde standaardkonfigurasies vir vinniger en makliker integrasie om aan uiteenlopende toepassingsbehoeftes te voldoen.
Plug-en-speelontwerp vir vinnige installasie en toetsing.

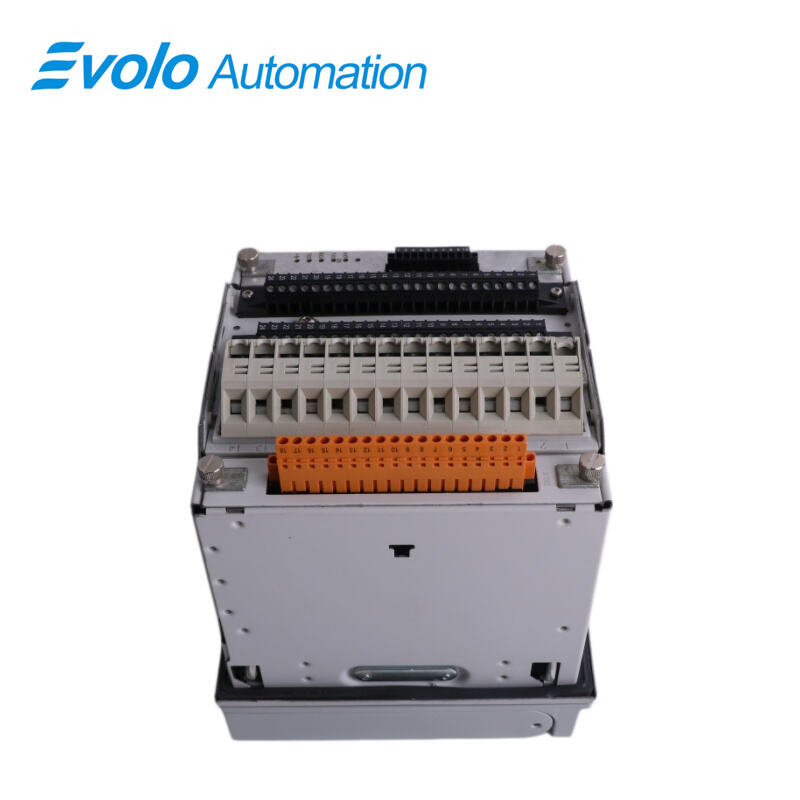

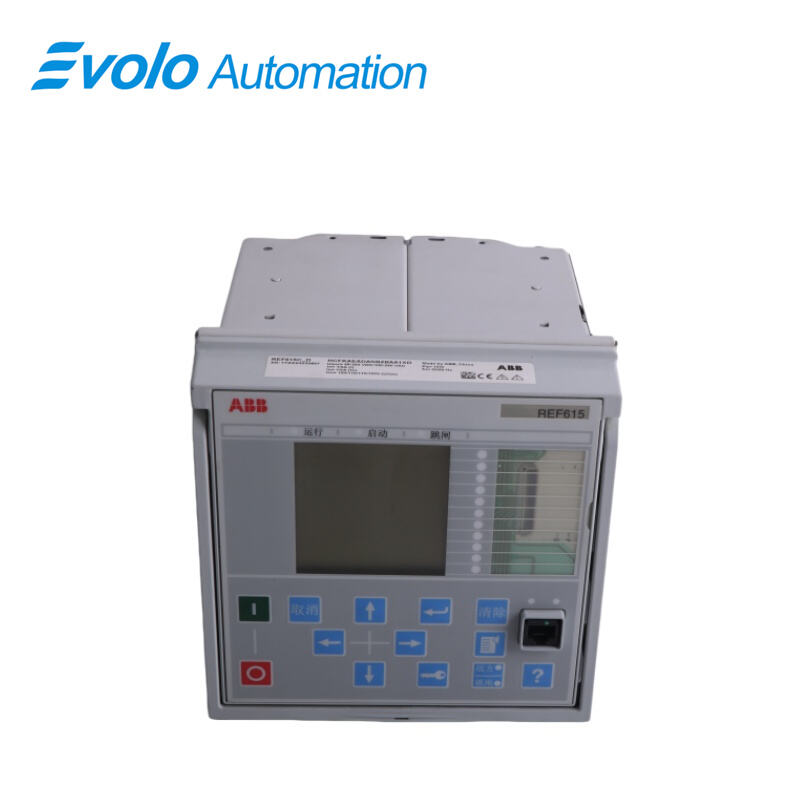

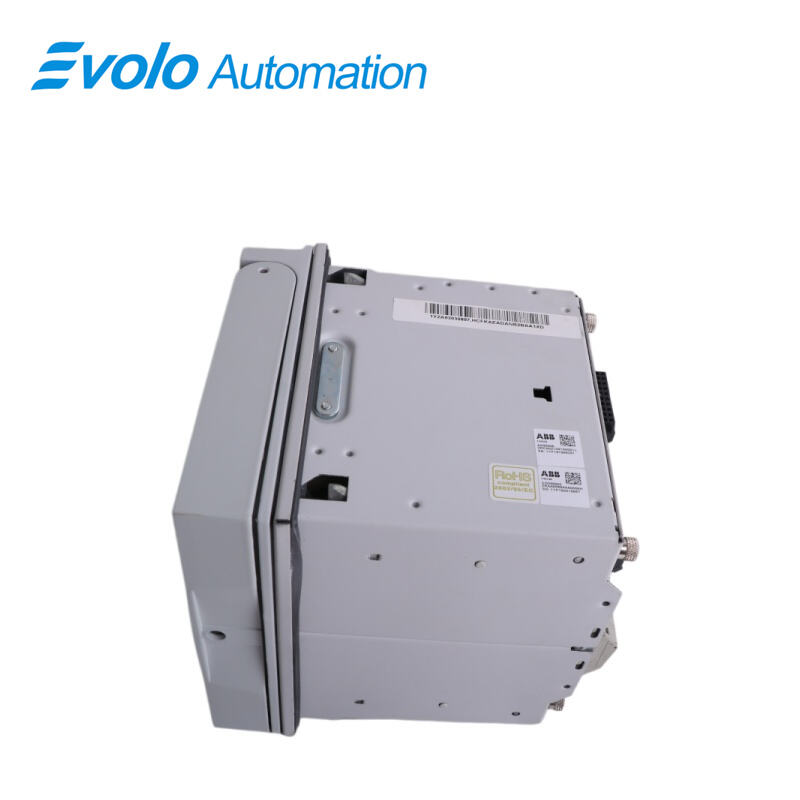

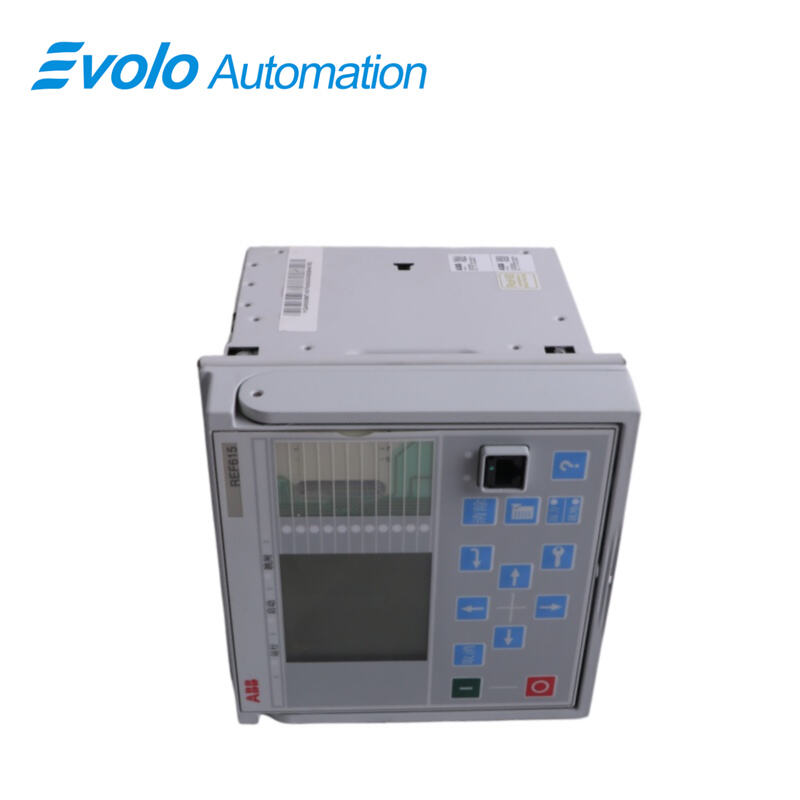

Groot LCD-skerm met eenlyn-diagramweergawe, wat plaaslik toeganklik is of via 'n maklik aansluitbare en deurblaasbare HMI.
Sleutelvoordele
Rigtingsgebaseerde oorstroom-, nie-rigtingsgebaseerde oorstroom- en grondsluitingsbeskerming; spanning-, frekwensie- en kragkwaliteitbeskermings- en meetfunksies.
Hoogs sensitiewe en selektiewe multi-frekwensie-admittansie grondsluitingsbeskermingskombinasie.
Opsionele gevorderde en vinnige kortsluiting- en aardingsfoutlokalisasiefunksies.
Ondersteun IEC 61850 Uitgawe 1 en 2, insluitend redundante HSRs en PRPs, GOOSE, en IEC 61850-9-2.
Ondersteun IEEE 1588 v2 hoë-presisie tydprotokol.
Ondersteun Modbus-, DNP3- en IEC 60870-5-103 kommunikasieprotokolle.
VEE
V: Wat is die REF615 ?
A: Dit is 'n voerderbeskermingsrelais.
V1: Ondersteun die REF615 ondersteun rigtingsbeskerming?
A: Ja. Dit is een van die hoofverskille tussen hierdie relais en die REF610. Dit kan die rigting van stroomvloei bepaal, wat dit ideaal maak vir ringnetwerk-kragvoorsienings of stelsels met toegang tot verspreide kragvoorsiening.
V2: Wat is die "verwyderbare" ontwerp van die REF615 ?
A: Die kernsirkuitbord van die relais is op ’n beweeglike houer gemonteer. Indien die hardeware misluk, word die ou relais net verwyder en die nuwe een ingeskakel; die eksterne sekondêre bedrading hoef nie verander te word nie, wat die hersteltyd aansienlik verkort.
V4: Kan die REF615 monitor stroom en spanning gelyktydig?
A: Ja. Afhangend van die spesifieke konfigurasie kan dit aan driefase-stroom- en driefase-spanningsomskakelaars gekoppel word om krag-, frekwensie- en spanningbeskerming te verseker.
V5: Kan die REF615 voorkom boogontploffings binne die skakelbord?
A: Ja. Indien die Boogopsie gekies word en 'n veseloptiese sensor aangesluit is, kan dit boogvorming binne 4 ms opspoor en 'n uitskakeling aktiveer.
