Papan Terminal Analog IS200TVBAH1ACC, Pengilang Papan Terminal Analog IS200TVBAH1ACC China, Pembekal, Kilang

Gambaran Keseluruhan

Tempat Asal:	USA
Nama Jenama:	GE
Nombor Model:	IS200TVBAH1ACC
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Butiran Cepat

Pengeluar:	GE
Model:	IS200TVBAH1ACC
Kepantasan Sistem:	Sistem Kawalan Mark V
Fungsi:	Papan Terminal Getaran, antara muka isyarat untuk pakej I/O
Sensor yang Disokong:	Arus pusar (kedudukan/halaju), seismik (halaju), Velomitor, penderia pecutan (halaju)
Perlindungan Input:	Penekanan sementara untuk terminal skru 24-titik
Bekalan kuasa:	+28 V daripada pelanggan; -28 V melalui papan anak WNPS untuk sensor Bently Nevada
Penyambung I/O:	penyambung 37-pin ke pek I/O
Output Terkutub:	penyambung DIN 9-pin dan 25-pin, BNC untuk pemantauan pihak ketiga
Jumper Konfigurasi:	JPxA, JPxB, JPxC
Permohonan:	Konfigurasi Simpleks atau TMR

Penerangan

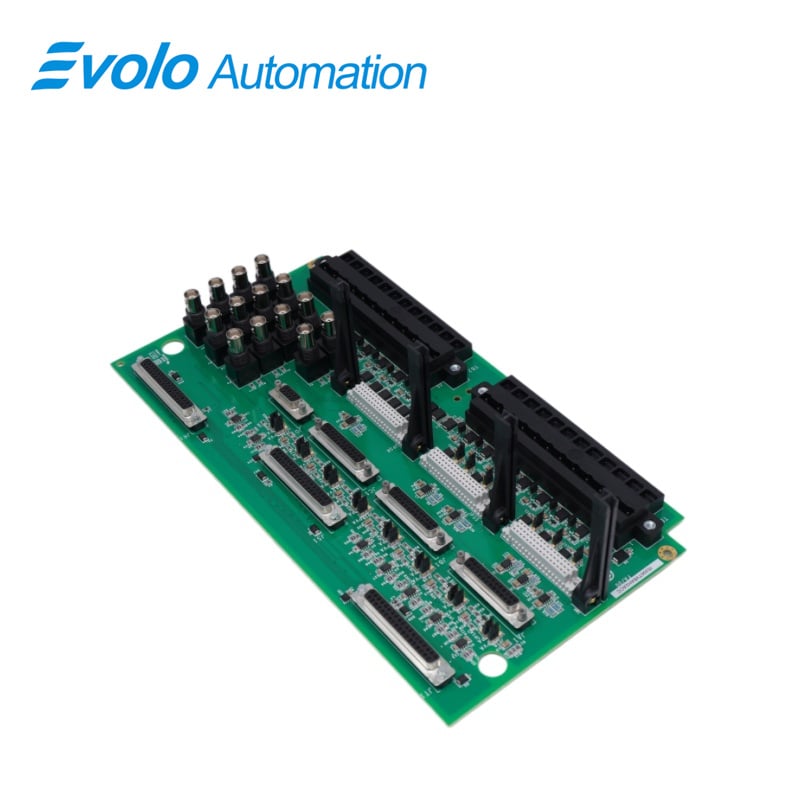

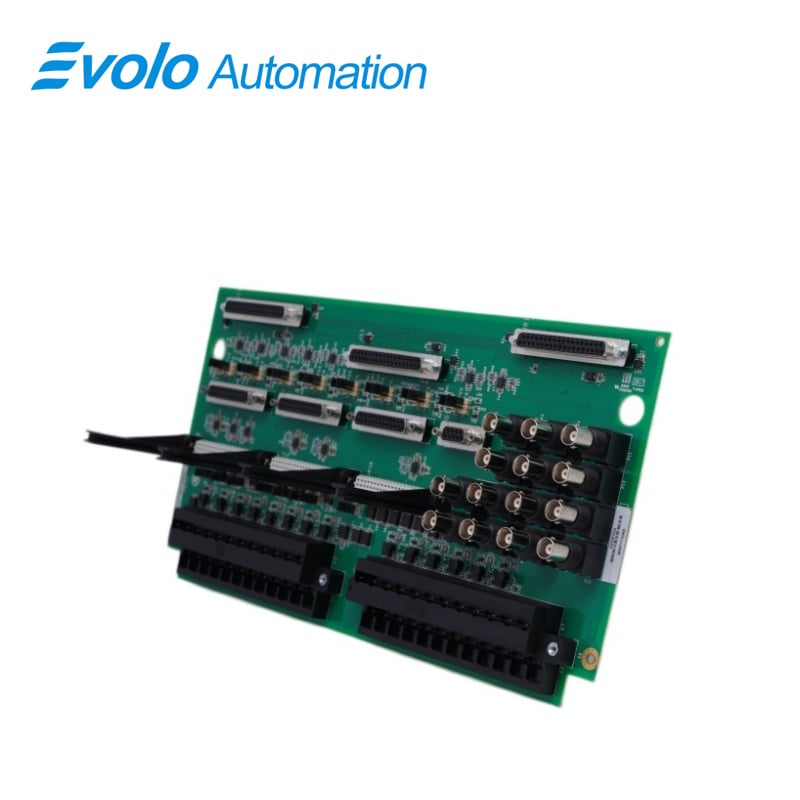

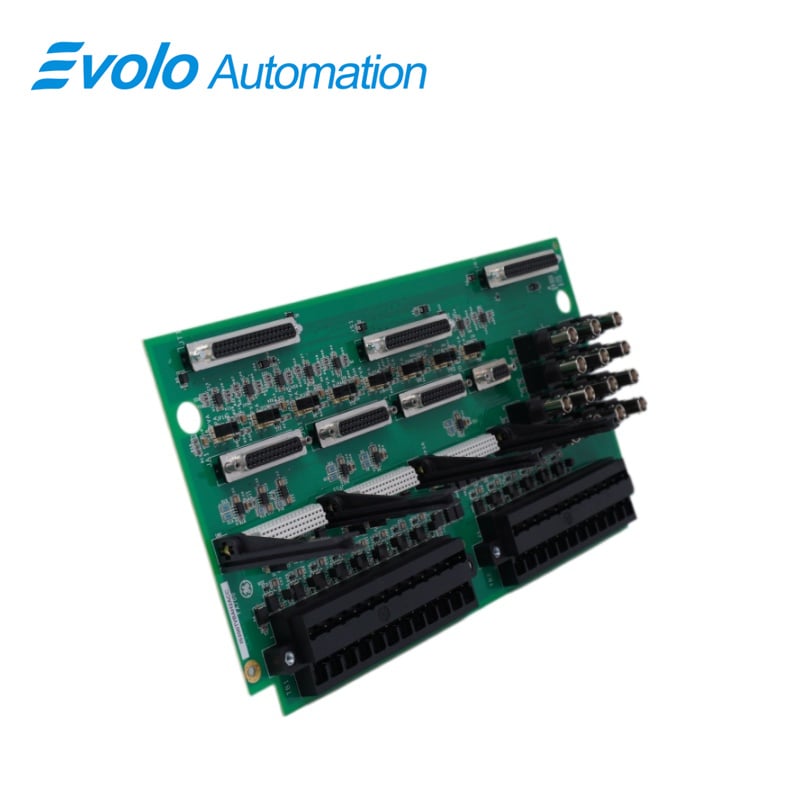

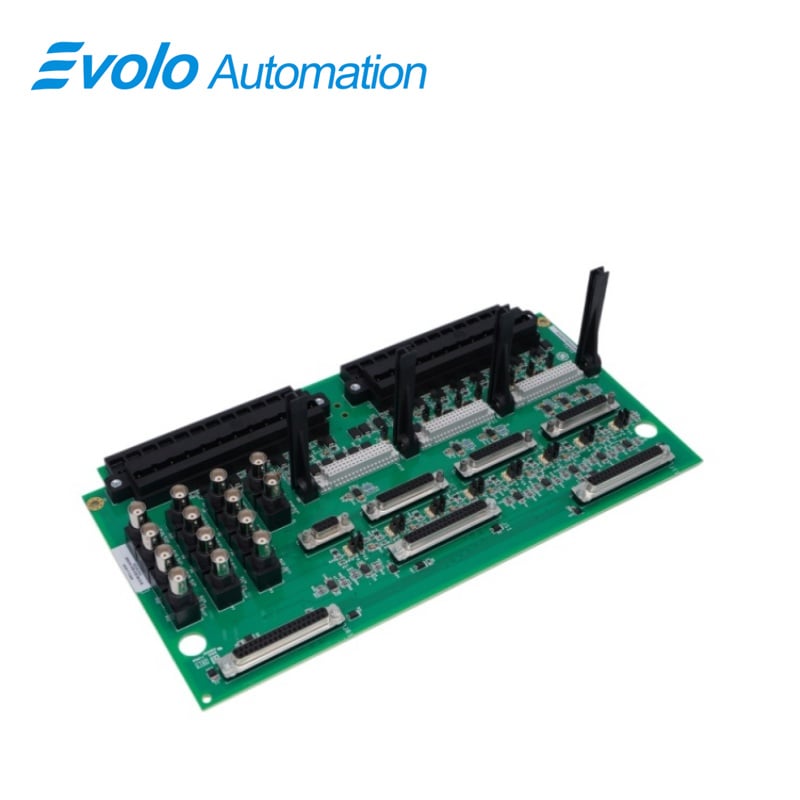

IS200TVBAH1ACC ialah Papan Terminal Getaran yang dibangunkan oleh GE. Ia merupakan sebahagian daripada sistem kawalan Mark Vle. Papan ini berfungsi sebagai papan antara muka isyarat untuk pek masukan/keluaran (I/O) Mark Vle PVIB atau Mark VleS VIB. Sensor arus pusar (kedudukan dan halaju), seismik (halaju), Velomitor, dan penderia pecutan dengan keluaran terpadu (halaju) mempunyai antara muka getaran langsung. Ia juga menyediakan antara muka tekanan dinamik untuk penguat cas. Penekanan sementara melindungi isyarat masukan papan terminal yang memasuki melalui dua terminal skru 24-titik daripada voltan tinggi yang disebabkan oleh gangguan elektrik. Jumper JPxA dan JPxC, yang terletak di sebelah kiri penyambung pek I/O 37-pin dan di sebelah kanan terminal skru 24-titik, membekalkan kuasa kepada pelbagai penderia serta mengesan litar terbuka.

Aplikasi

Stesen janakuasa haba dan nuklear: Memantau getaran bantalan, anjakan aci, dan kelajuan turbin wap serta penjana untuk mengelakkan kerosakan unit yang teruk akibat ketidakseimbangan atau salah susunan.

Minyak dan gas (kilang minyak/stesen pemampat): Digunakan untuk memantau pemampat sentrifugal berskala besar dan unit pam berkuasa turbin gas, menyediakan pemantauan masa nyata terhadap status operasi unit serta menyokong Sistem Instrumentasi Keselamatan (SIS) bagi proses-proses kritikal.

Loji kimia dan kawalan proses: Menggunakan papan ini untuk penyelenggaraan pencegahan dalam memantau pengadun reaktor atau sistem kipas berskala besar yang memerlukan operasi berterusan.

Perlombongan dan kejuruteraan mineral: Digunakan untuk memantau motor pemacu dalam kilang-kilang berskala besar atau sistem penghantaran, yang boleh disesuaikan dengan persekitaran yang sangat keras seperti habuk tebal dan getaran kuat.

Ciri-ciri

Isyarat input dihantar ke pek I/O melalui penyambung 37-pin di sebelah kanan. TVBA sesuai digunakan untuk aplikasi simplex dan TMR. Dalam aplikasi TMR, isyarat diagihkan merentasi tiga pek I/O. Keluaran berkadar (buffered) bagi isyarat input dihantar ke penyambung DIN 9-pin dan 25-pin untuk memasok sistem pemantauan Bently Nevada 3xx.

Sambungan nat bayonet (BNC) juga disertakan untuk setiap keluaran terkutub guna memasok peralatan pemantau pihak ketiga. Gunakan penyambung JPxB di sebelah kiri penyambung pek I/O 37-pin untuk mengkonfigurasi penyangga keluaran bagi sensor yang sesuai. Saluran 1 hingga 13 dan saluran 14 pada pek I/O dihala ke keluaran terkutub untuk kegunaan luaran. Pek I/O menerima kuasa daripada bekalan +28 V yang dibekalkan oleh pelanggan

Papan anak WNPS membekalkan kuasa -28 V yang diperlukan untuk menghidupkan sensor Bently Nevada khas untuk papan terminal TVBAH#A sahaja—satu untuk konfigurasi simplex dan tiga untuk konfigurasi TMR. Papan anak yang boleh ditanggalkan menukar kuasa +28 V daripada sumber kepada kuasa -28 V.

Pemasangan, Pengoperasian, dan Konfigurasi Jumper

Papan ini menerima 14 input sensor, yang disambungkan secara langsung ke dua blok terminal I/O 24-titik. Setiap blok dikekalkan bersama oleh dua skru yang menerima wayar sehingga saiz 12 AWG.

Setiap blok terminal mempunyai titik pelekat penghentian perisai tersendiri. Hanya 13 daripada 14 saluran yang boleh diproses oleh pakej I/O. Saluran ke-14 dihala ke peringkat keluaran berpenyangga, di mana ia digunakan oleh peralatan Bently Nevada (dengan TVBAH2A, H2B, S2A, atau S2B)

Pemasangan

Proses pemasangan TVBA (Transducer Voltage Bias Assembly) melibatkan pelbagai komponen dan sambungan untuk memastikan sistem berfungsi dengan betul. Berikut adalah penjelasan terperinci mengenai prosedur pemasangan:

Input Sensor:

TVBA menerima sejumlah 14 input sensor.

Input sensor ini disambungkan secara langsung ke dua blok terminal I/O, dengan setiap blok diketatkan secara kukuh menggunakan dua skru.

Setiap blok terminal dilengkapi dengan 24 terminal yang direka untuk menerima wayar sehingga saiz #12 AWG, memastikan kapasiti untuk mengendali pelbagai saiz wayar.

Bersebelahan dengan setiap blok terminal, terdapat titik pelekat penghentian perisai. Titik ini memainkan peranan penting dalam pembumian dan perlindungan elektromagnetik, serta mengekalkan integriti isyarat.

Saluran Input 1–8:

Saluran-saluran ini menyokong pelbagai jenis sensor, termasuk Proximitors, Seismics, Accelerometers (hanya pada saluran 1, 2, dan 3), dan Velomitors.

Bekalan kuasa -24 V dengan had arus disediakan bagi setiap saluran, memastikan komponen sensor menerima kuasa yang stabil.

Jumper JPxA tersedia untuk mengkonfigurasi pemeriksaan litar terbuka dan menyediakan bekalan arus tetap sebanyak 3 mA untuk Velomitors.

Konfigurasi JPxB tersedia untuk menetapkan output JA1 dan JB1 agar sesuai dengan rak Bently Nevada 3500.

Konfigurasi JPxC membolehkan PR0xL ditetapkan sebagai Terbuka untuk input pembezaan sebenar atau disambungkan ke PCOM untuk pulangan -24 V.

Saluran Input 9–12:

Saluran-saluran ini hanya menyokong sensor Proximitors.

Setiap saluran dilengkapi dengan bekalan kuasa -24 V dengan had arus.

Tiada konfigurasi jumper diperlukan untuk saluran-saluran ini.

Saluran Input 13:

Saluran 13 menyokong pengesan kehadiran (Proximitors) atau pengesan kehadiran Keyphasor.

Seperti saluran-saluran lain, ia dilengkapi bekalan kuasa -24V yang had arus,

Tiada konfigurasi jumper yang diperlukan untuk saluran ini.

papan Bekalan Kuasa -28V (WNPS):

Papan WNPS memainkan peranan penting dalam pemasangan dengan menukar bekalan kuasa +28V daripada PVIB (Papan Antara Muka Proximitor/Velomitor) kepada bekalan kuasa -28V

yang diperlukan oleh keluaran -24V yang had arus.

Terdapat satu papan WNPS yang diperuntukkan bagi setiap PVIB.

Setiap papan WNPS dilengkapi input +28V yang berasingan dan satu bas -28V sepunya yang dikongsi antara ketiga-tiga papan WNPS.

Operasi

TVBA (Susunan Pemangkasan Voltan Transduser) direka untuk menampung dan menyokong sejumlah 14 sambungan sensor. Sambungan ini dikategorikan kepada pelbagai jenis dan berfungsi bagi tujuan pemantauan serta suap balik dalam sistem. Berikut adalah huraian ringkas mengenai sambungan sensor yang disokong:

Sensor Getaran atau Posisi (Litar 1 hingga 8): TVBA menyediakan sokongan untuk lapan litar sensor yang direka khas bagi pengesan getaran atau posisi. Litar-litar ini bersifat serba guna dan mampu memantau pelbagai parameter berkaitan getaran dan posisi dalam sistem

Sensor Posisi (Litar 9 hingga 12): Empat litar sensor, bernombor 9 hingga 12, dikhususkan semata-mata untuk pengesanan posisi. Litar-litar ini dioptimumkan untuk aplikasi pemantauan posisi yang tepat.

Proba Rujukan (Keyphasor) atau Sensor Posisi (Litar 13): Litar 13 menawarkan kelenturan dengan menyokong sama ada Proba Rujukan (Keyphasor) atau Sensor Posisi. Kelenturan ini membolehkan pemantauan parameter sistem yang kritikal atau berfungsi sebagai titik rujukan bagi aplikasi tertentu.

Probe Rujukan (Keyphasor) atau Sensor Kedudukan (Litar 14): Litar 14 dikhususkan untuk digunakan bersama antara muka Bently Nevada 3500, menyokong sama ada Probe Rujukan (Keyphasor) atau Sensor Kedudukan. Antara muka ini direka khas untuk memenuhi keperluan spesifik sistem Bently Nevada 3500.

Soalan Lazim

Soalan: Apakah IS200TVBAH1ACC?
Jawapan: IS200TVBAH1ACC ialah Papan Terminal Getaran yang dibangunkan oleh GE, direka khas untuk menghubungkan isyarat pemantauan getaran dalam sistem kawalan industri.

Soalan: Bagaimanakah isyarat input dihantar ke pek I/O pada IS200TVBAH1ACC?
Jawapan: Isyarat input dihantar ke pek I/O melalui penyambung 37-pin yang terletak di sebelah kanan papan tersebut.

Soalan: Apakah tujuan papan anak WNPS pada IS200TVBAH1ACC?
Jawapan: Papan anak WNPS menyediakan bekalan kuasa -28 V yang diperlukan bagi sensor Bently Nevada yang digunakan bersama papan terminal TVBAH#A. Ia menyokong satu unit dalam konfigurasi simplex dan sehingga tiga unit dalam konfigurasi TMR (Triple Modular Redundancy).

Soalan: Bagaimana penimbal output dikonfigurasikan untuk sensor yang sesuai pada IS200TVBAH1ACC?
Jawapan: Penimbal output dikonfigurasikan menggunakan penyambung JPxB yang terletak di sebelah kiri penyambung bungkusan I/O 37-pin. Penyambung ini membolehkan pelarasan yang tepat dengan jenis sensor yang disambungkan.

Soalan: Ke manakah keluaran berpenimbal dihala untuk kegunaan luaran IS200TVBAH1ACC?
Jawapan: Saluran 1 hingga 13 dan saluran 14 pada bungkusan I/O dihala ke keluaran berpenimbal, menjadikannya tersedia untuk pemantauan luaran dan integrasi sistem.
