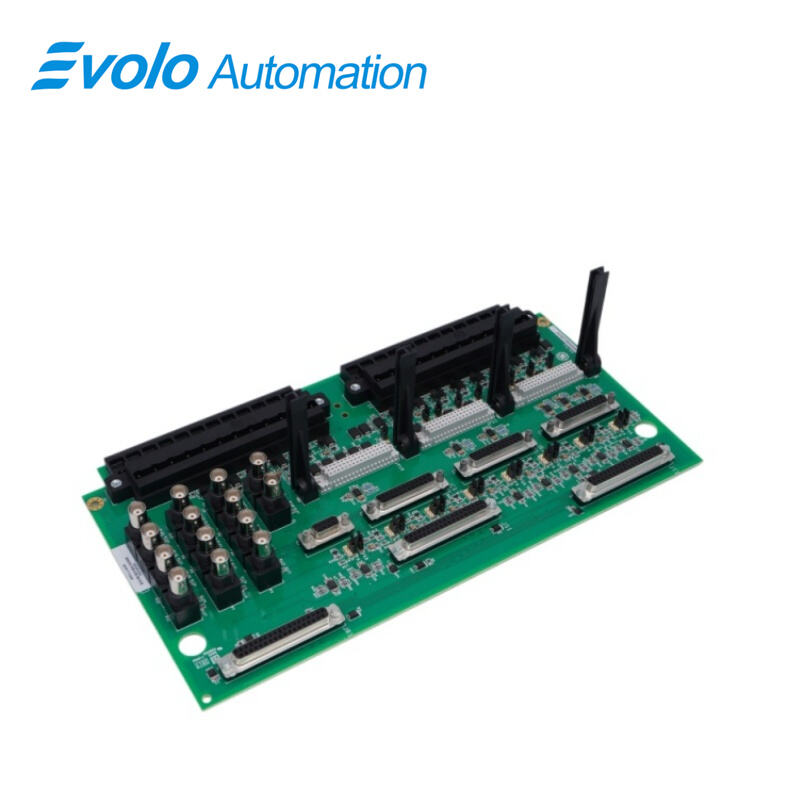

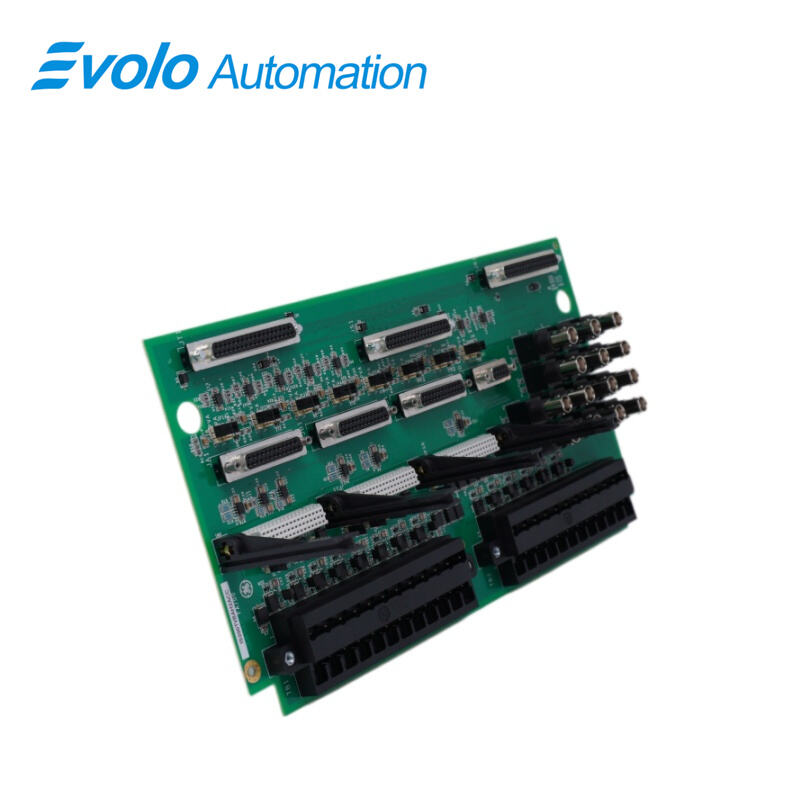

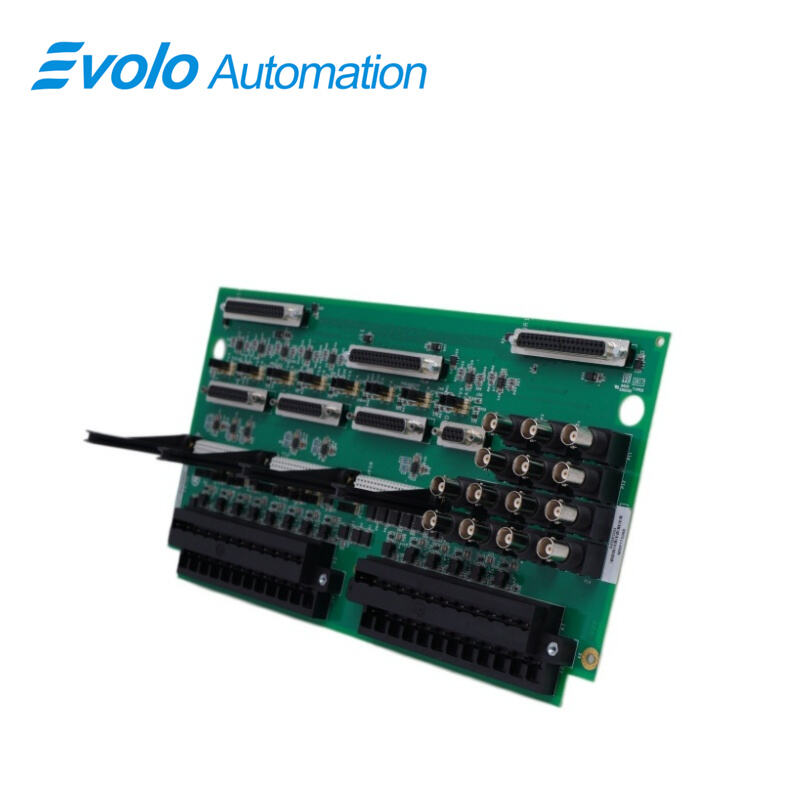

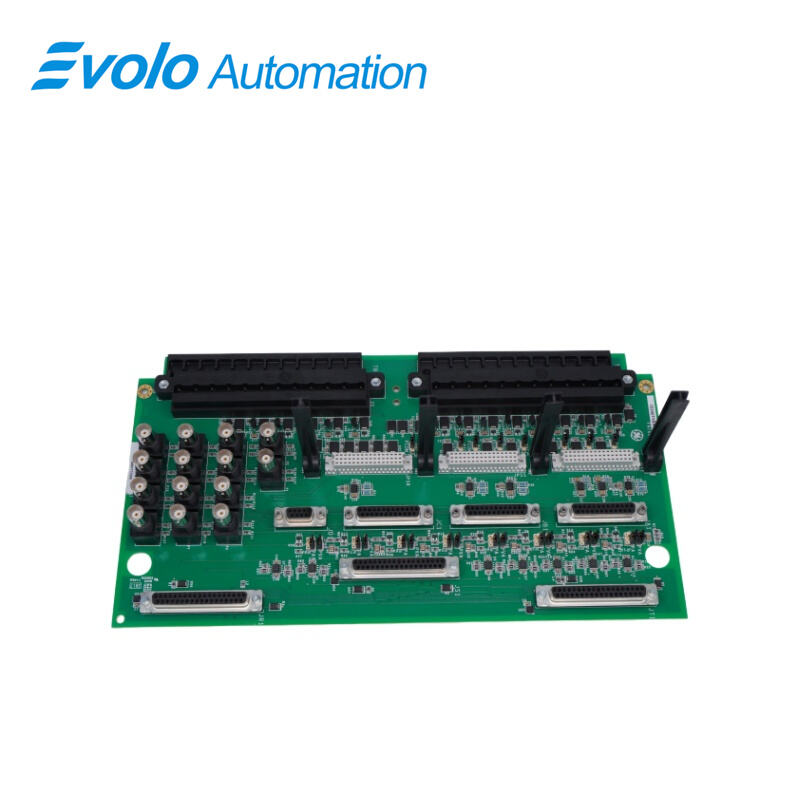

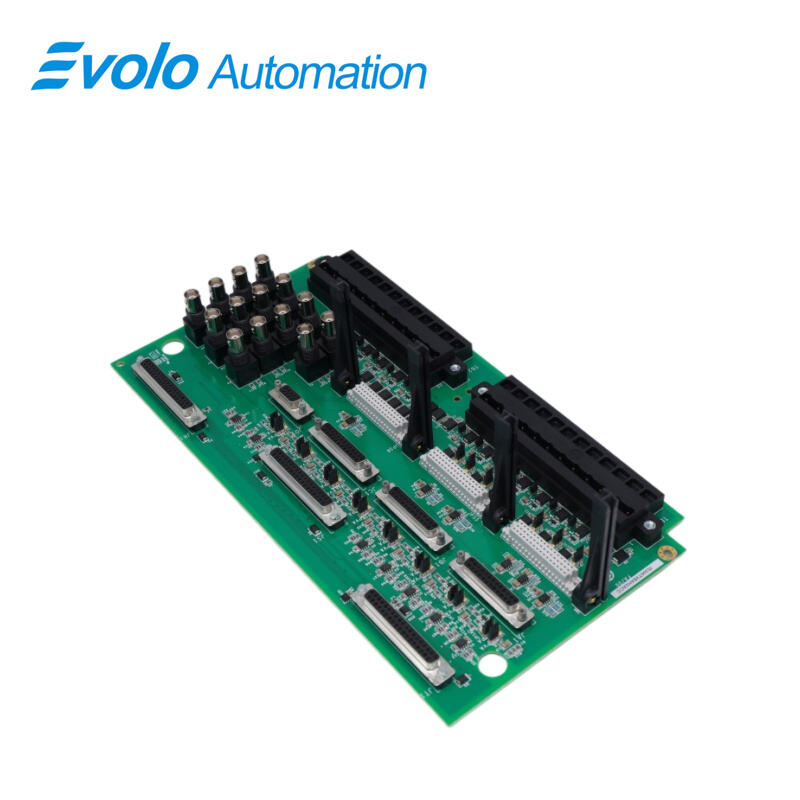

برد ترمینال آنالوگ IS200TVBAH1ACC

مرور کلی
جزئیات سریع
توضیحات
کاربردها
ویژگی‌ها
نصب، عملیات و پیکربندی جامپر
عملیات
سوالات متداول
محصولات پیشنهادی

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200TVBAH1ACC
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

سازنده:	Ge
مدل:	IS200TVBAH1ACC
سازگاری سیستم:	سیستم کنترل مارک VLE
عملکرد:	برد ترمینال ارتعاشی، رابط سیگنال برای بسته‌های ورودی/خروجی (I/O)
سنسورهای پشتیبانی‌شده:	جریان مغناطیسی گردابی (مکان/سرعت)، لرزه‌ای (سرعت)، ولومیترها، شتاب‌سنج‌ها (سرعت)
محافظت ورودی:	سرکوب نوسانات گذرا برای ترمینال‌های پیچی ۲۴ نقطه‌ای
منبع تغذیه:	+28 ولت از سوی مشتری؛ -28 ولت از طریق برد فرعی WNPS برای سنسورهای Bentley Nevada
اتصال‌دهنده‌های ورودی/خروجی (I/O):	اتصال‌دهنده‌های ۳۷ پینی به بسته‌های ورودی/خروجی (I/O)
خروجی‌های بافرشده:	اتصال‌دهنده‌های DIN با ۹ پین و ۲۵ پین، و BNC برای نظارت توسط سازندگان جانبی
جوپرهای پیکربندی:	JPxA، JPxB، JPxC
کاربرد:	پیکربندی‌های سیمپلکس یا TMR

توضیحات

IS200TVBAH1ACC تابلوی انتهایی ارتعاشی است که توسط شرکت GE توسعه یافته است. این تابلو بخشی از سیستم کنترل Mark Vle می‌باشد. این برد به‌عنوان یک تابلوی رابط سیگنال برای بسته‌های ورودی/خروجی (I/O) Mark Vle PVIB یا Mark VleS VIB عمل می‌کند. سنسورهای جریان گردابی (مکان و سرعت)، لرزه‌ای (سرعت)، ولومیترها و شتاب‌سنج‌ها با خروجی‌های یکپارچه (سرعت) دارای رابط ارتعاشی مستقیم هستند. همچنین این تابلو رابط فشار پویا را برای تقویت‌کننده‌های بار (charge amplifiers) فراهم می‌کند. سیستم سرکوب گذرا (Transient suppression) سیگنال‌های ورودی تابلوی انتهایی را که از طریق دو ترمینال پیچی ۲۴ نقطه‌ای وارد می‌شوند، در برابر ولتاژهای بالا ناشی از اختلالات الکتریکی محافظت می‌کند. جامپرها JPxA و JPxC که در سمت چپ اتصال‌دهنده‌های ۳۷ پینی بسته‌های ورودی/خروجی و در سمت راست ترمینال‌های پیچی ۲۴ نقطه‌ای قرار دارند، منبع تغذیه انواع سنسورها را تأمین کرده و تشخیص مدار باز را انجام می‌دهند.

کاربردها

نیروگاه‌های حرارتی و هسته‌ای: نظارت بر ارتعاش یاتاقان‌ها، جابجایی محور و سرعت توربین‌های بخار و ژنراتورها جهت جلوگیری از آسیب‌های فاجعه‌بار واحد ناشی از عدم تعادل یا نامنظم‌بودن.

نفت و گاز (پالایشگاه‌ها/ایستگاه‌های فشرده‌سازی): برای نظارت بر کمپرسورهای مرکزگرا با اندازه بزرگ و واحدهای پمپ محرک توربین گازی به کار می‌رود و امکان نظارت بلادرنگ بر وضعیت عملیاتی واحد را فراهم می‌کند و سیستم‌های ابزار دقیق ایمنی (SIS) را در فرآیندهای حیاتی پشتیبانی می‌نماید.

صنایع شیمیایی و کارخانه‌های کنترل فرآیند: از این برد برای نگهداری پیشگیرانه در نظارت بر همزن‌های راکتور یا سیستم‌های فن بزرگ که نیازمند کارکرد مداوم هستند، استفاده می‌شود.

معادن و مهندسی مواد معدنی: برای نظارت بر موتورهای محرک در آسیاب‌های بزرگ یا سیستم‌های حمل و نقل به کار می‌رود و قابلیت سازگاری با محیط‌های بسیار سخت‌گیرانه‌ای دارد که دارای غبار و لرزش شدید هستند.

ویژگی‌ها

سیگنال‌های ورودی از طریق کانکتورهای ۳۷ پینی در سمت راست به بسته‌های ورودی/خروجی (I/O) هدایت می‌شوند. ماژول TVBA برای کاربردهای ساده (Simplex) و همچنین کاربردهای TMR مناسب است. در کاربردهای TMR، سیگنال بین سه بسته ورودی/خروجی توزیع می‌شود. خروجی‌های بافرشده سیگنال‌های ورودی از طریق کانکتورهای DIN با ۹ و ۲۵ پین به سیستم نظارتی Bently Nevada 3xx ارسال می‌شوند.

اتصال با پیچ بایونت (BNC) نیز برای هر خروجی بافرشده در نظر گرفته شده است تا تجهیزات نظارتی شخص ثالث را تغذیه کند. از جامپرهای JPxB واقع‌شده در سمت چپ اتصال‌دهنده‌های بستهٔ ورودی/خروجی ۳۷ پینی برای پیکربندی بافرهای خروجی متناسب با سنسور مناسب استفاده کنید. کانال‌های ۱ تا ۱۳ و کانال ۱۴ بستهٔ ورودی/خروجی به خروجی‌های بافرشده برای استفادهٔ خارجی هدایت می‌شوند. بستهٔ ورودی/خروجی از منبع تغذیهٔ +۲۸ ولتی که توسط مشتری تأمین می‌شود، تغذیه می‌گردد.

برد فرعی WNPS ولتاژ -۲۸ ولتی لازم برای تغذیهٔ سنسورهای Bently Nevada را تنها برای ترمینال‌بوردهای TVBAH#A فراهم می‌کند؛ یکی برای پیکربندی ساده (Simplex) و سه عدد برای پیکربندی TMR. برد(های) فرعی قابل‌برداشتن، ولتاژ +۲۸ ولتی ورودی را از منبع تغذیه به ولتاژ -۲۸ ولتی تبدیل می‌کنند.

نصب، عملیات و پیکربندی جامپر

این برد ۱۴ ورودی سنسوری را می‌پذیرد که مستقیماً به دو بلوک ترمینال ورودی/خروجی ۲۴ نقطه‌ای متصل می‌شوند. هر بلوک ترمینال با دو پیچ محکم شده است که سیم‌هایی با سایز حداکثر ۱۲ AWG را می‌پذیرند.

هر بلوک ترمینال دارای نقطه اتصال جداگانه‌ای برای پایان‌دهی به سیم زمین (شیلد) است. تنها ۱۳ کانال از مجموع ۱۴ کانال توسط بسته ورودی/خروجی (I/O pack) قابل پردازش هستند. کانال چهاردهم به مرحله خروجی بافرشده هدایت می‌شود، جایی که توسط تجهیزات شرکت Bentley Nevada (با ماژول‌های TVBAH2A، H2B، S2A یا S2B) مورد استفاده قرار می‌گیرد.

نصب

فرآیند نصب مجموعه تغذیه ولتاژ ترانسدوسور (TVBA) شامل اجزای مختلفی و اتصالاتی است که برای اطمینان از عملکرد صحیح سیستم ضروری هستند. در ادامه توضیح دقیقی از روش نصب ارائه شده است:

ورودی‌های سنسور:

TVBA مجموعاً ۱۴ ورودی سنسور را می‌پذیرد.

این ورودی‌های سنسور مستقیماً به دو بلوک ترمینال ورودی/خروجی (I/O) متصل می‌شوند که هر کدام با دو پیچ به‌صورت محکم ثابت شده‌اند.

هر بلوک ترمینال دارای ۲۴ ترمینال است که برای پذیرش سیم‌هایی با سایز حداکثر #۱۲ AWG طراحی شده‌اند؛ بنابراین ظرفیت لازم برای کار با انواع سایزهای سیم را دارا می‌باشند.

در کنار هر بلوک ترمینال، نقطه‌ای برای اتصال سیم زمین (شیلد) در نظر گرفته شده است. این نقطه نقش مهمی در اتصال به زمین و محافظت الکترومغناطیسی ایفا می‌کند و صحت سیگنال را حفظ می‌نماید.

کانال‌های ورودی ۱ تا ۸:

این کانال‌ها از انواع مختلف سنسورها پشتیبانی می‌کنند، از جمله سنسورهای نزدیکی (Proximitors)، لرزش‌سنج‌ها (Seismics)، شتاب‌سنج‌ها (فقط در کانال‌های ۱، ۲ و ۳) و سرعت‌سنج‌ها (Velomitors).

برای هر کانال منبع تغذیه‌ای با ولتاژ -۲۴ ولت و محدودیت جریان اختصاص داده شده است تا اطمینان حاصل شود که اجزای سنسور تغذیه‌ای پایدار دریافت می‌کنند.

پرش‌زن‌های JPxA برای پیکربندی بررسی مدار باز و تأمین جریان ثابت ۳ میلی‌آمپری برای سرعت‌سنج‌ها (Velomitors) در دسترس هستند.

پیکربندی‌های JPxB برای تنظیم خروجی‌های JA1 و JB1 به‌منظور سازگاری با رک Bently Nevada 3500 در دسترس هستند.

پیکربندی‌های JPxC امکان تنظیم PR0xL را به‌صورت باز (Open) برای ورودی حقیقی دیفرانسیلی یا اتصال آن به PCOM برای بازگشت -۲۴ ولتی فراهم می‌کنند.

کانال‌های ورودی ۹ تا ۱۲:

این کانال‌ها صرفاً از سنسورهای نزدیکی (Proximitors) پشتیبانی می‌کنند.

هر کانال مجهز به منبع تغذیه‌ای با ولتاژ -۲۴ ولت و محدودیت جریان است.

برای این کانال‌ها هیچ پیکربندی پرش‌زنی لازم نیست.

ورودی کانال ۱۳:

کانال ۱۳ از سنسورهای نزدیکی Proximitors یا Keyphasor پشتیبانی می‌کند.

مشابه سایر کانال‌ها، این کانال نیز دارای منبع تغذیه جریان‌محدود -۲۴ ولت است،

برای این کانال هیچ تنظیمی با جامپر لازم نیست.

برد منبع تغذیه -۲۸ ولت (WNPS):

برد WNPS نقش حیاتی در نصب ایفا می‌کند و منبع تغذیه +۲۸ ولت را از برد PVIB (برد رابط Proximitor/Velomitor) به منبع تغذیه -۲۸ ولت تبدیل می‌کند

که برای خروجی‌های جریان‌محدود -۲۴ ولت مورد نیاز است.

به ازای هر برد PVIB، یک برد WNPS اختصاص داده شده است.

هر برد WNPS دارای ورودی‌های مستقل +۲۸ ولت و یک اتوبوس مشترک -۲۸ ولت است که بین تمامی سه برد WNPS به اشتراک گذاشته می‌شود.

عملیات

مجموعه تطبیق ولتاژ ترانسدیوسر (TVBA) طوری طراحی شده است که بتواند مجموعاً ۱۴ اتصال سنسوری را پذیرا و پشتیبانی کند. این اتصالات در انواع مختلفی دسته‌بندی شده‌اند و اهداف مختلفی از قبیل نظارت و بازخورد درون سیستم را بر عهده دارند. در ادامه توضیح مختصری از انواع اتصالات سنسوری پشتیبانی‌شده ارائه شده است:

سنسورهای ارتعاشی یا موقعیت‌یاب (مدارهای ۱ تا ۸): سیستم TVBA پشتیبانی از هشت مدار سنسوری را برای تشخیص ارتعاش یا موقعیت فراهم می‌کند. این مدارها دارای انعطاف‌پذیری بالا هستند و می‌توانند طیف گسترده‌ای از پارامترهای مرتبط با ارتعاش و موقعیت درون سیستم را نظارت کنند.

سنسورهای موقعیت‌یاب (مدارهای ۹ تا ۱۲): چهار مدار سنسوری با شماره‌های ۹ تا ۱۲ صرفاً به تشخیص موقعیت اختصاص یافته‌اند. این مدارها برای کاربردهای نظارت دقیق بر موقعیت بهینه‌سازی شده‌اند.

پروب مرجع (کی‌فیزور) یا سنسور موقعیت‌یاب (مدار ۱۳): مدار ۱۳ با امکان پذیرش هم پروب مرجع (کی‌فیزور) و هم سنسور موقعیت‌یاب، انعطاف‌پذیری لازم را فراهم می‌کند. این قابلیت امکان نظارت بر پارامترهای حیاتی سیستم یا استفاده به‌عنوان نقطه مرجع در کاربردهای خاص را فراهم می‌سازد.

پروب مرجع (کی‌فیزور) یا سنسور موقعیت (مدار ۱۴): مدار ۱۴ به‌طور تخصصی برای استفاده با رابط بنتلی نوادا ۳۵۰۰ طراحی شده است و از هر دو پروب مرجع (کی‌فیزور) و سنسور موقعیت پشتیبانی می‌کند. این رابط به‌گونه‌ای تنظیم شده است که نیازهای خاص سیستم بنتلی نوادا ۳۵۰۰ را برآورده سازد.

سوالات متداول

سوال: IS200TVBAH1ACC چیست؟
پاسخ: IS200TVBAH1ACC یک برد ترمینال ارتعاشی است که توسط شرکت جنرال الکتریک (GE) توسعه یافته و برای رابط‌گیری سیگنال‌های نظارت بر ارتعاش در سیستم‌های کنترل صنعتی طراحی شده است.

سوال: سیگنال‌های ورودی چگونه به بسته‌های ورودی/خروجی (I/O) مدل IS200TVBAH1ACC هدایت می‌شوند؟
پاسخ: سیگنال‌های ورودی از طریق کانکتورهای ۳۷ پینی واقع‌شده در سمت راست برد به بسته‌های ورودی/خروجی هدایت می‌شوند.

سوال: هدف برد فرعی WNPS در مدل IS200TVBAH1ACC چیست؟
پاسخ: برد فرعی WNPS ولتاژ تغذیه ۲۸- ولتی لازم برای سنسورهای بنتلی نوادا را که با ترمینال‌بوردهای TVBAH#A استفاده می‌شوند، فراهم می‌کند. این برد فرعی در پیکربندی‌های ساده (سیمپلکس) از یک واحد و در پیکربندی‌های TMR (سه‌گانه با قابلیت اطمینان بالا) از حداکثر سه واحد پشتیبانی می‌کند.

سوال: بافرهای خروجی برای سنسور مناسب IS200TVBAH1ACC چگونه پیکربندی می‌شوند؟
پاسخ: بافرهای خروجی با استفاده از جامپرهاي JPxB که در سمت چپ اتصال‌دهنده‌های بسته ورودی/خروجی (I/O) ۳۷ پینی قرار دارند، پیکربندی می‌شوند. این جامپرها امکان تطبیق مناسب با نوع سنسور متصل‌شده را فراهم می‌کنند.

سوال: خروجی‌های بافرشده IS200TVBAH1ACC برای استفاده خارجی به کجا هدایت می‌شوند؟
پاسخ: کانال‌های ۱ تا ۱۳ و کانال ۱۴ بسته ورودی/خروجی (I/O) به خروجی‌های بافرشده هدایت می‌شوند و بدین ترتیب برای نظارت خارجی و ادغام سیستم در دسترس قرار می‌گیرند.
