Blok I/O Sumber/Tenggelam IC660BBD025, Pengilang, Pembekal dan Kilang Blok I/O Sumber/Tenggelam IC660BBD025 China

Gambaran Keseluruhan

Tempat Asal:	USA
Nama Jenama:	GE
Nombor Model:	IC660BBD025
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Spesifikasi

Nama produk:	Blok I/O Sumber/Tenggelam
Nombor Model:	IC660BBD025
Dimensi:	9 x 11 x 22.5 cm
Berat:	1.44 kg
Penunjuk LED (Blok):	Unit OK, I/O Diaktifkan
Penunjuk LED (Litar):	Penunjuk sisi logik individu
Pengasingan Blok-ke-Blok:	850 V
Pembuangan haba:	minimum 11 W (8 input), maksimum 18 W (32 output pada 0.5 A)
Voltan Kendalian:	10–30 VDC (bekalan 12/24 V), 4.9–5.3 VDC (bekalan 5 V, hanya jenis tenggelam)
Ripple Maksimum:	10% (12/24 V), 1% (5 V)
Bekalan Kuasa DC Diperlukan:	150 mA purata / 300 mA maksimum
Masa Putus Bekalan Kuasa:	4 ms (12 V), 20 ms (24 V)
Halangan Input (Typikal):	3.3 kΩ
Masa Pemprosesan Input (Typikal):	1.4 ms (ditambah kelengkapan tundaan penapis yang boleh dipilih)
Masa Penapis Input Boleh Dipilih:	1, 2, 3, 4, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 ms
Arus Keluar Maksimum (Keadaan Mantap):	0.5 A setiap litar
Arus Lompat Maksimum:	4 A sehingga 10 ms (sekali setiap 0.5 saat maksimum)
Arus Keluar Blok (Jumlah):	16 A
Arus Bocor Keluaran MATI:	10 µA maksimum
Tundaan Hidup Keluar:	0.5 ms maksimum
Jatuhan Voltan Keluaran:	2.0 V maks pada 4 A arus masuk
Gambaran Diagnostik Keluaran:	Kesalahan Suis
Suhu operasi:	0 hingga +60 °C (32 hingga 140 °F)
Suhu penyimpanan:	-40 hingga +100 °C (-40 hingga 212 °F)
Kelembapan:	5%–95% Tanpa Kondensasi
Getaran:	5–10 Hz dengan anjakan 0.2 inci, 10–200 Hz pada 1G

Penerangan

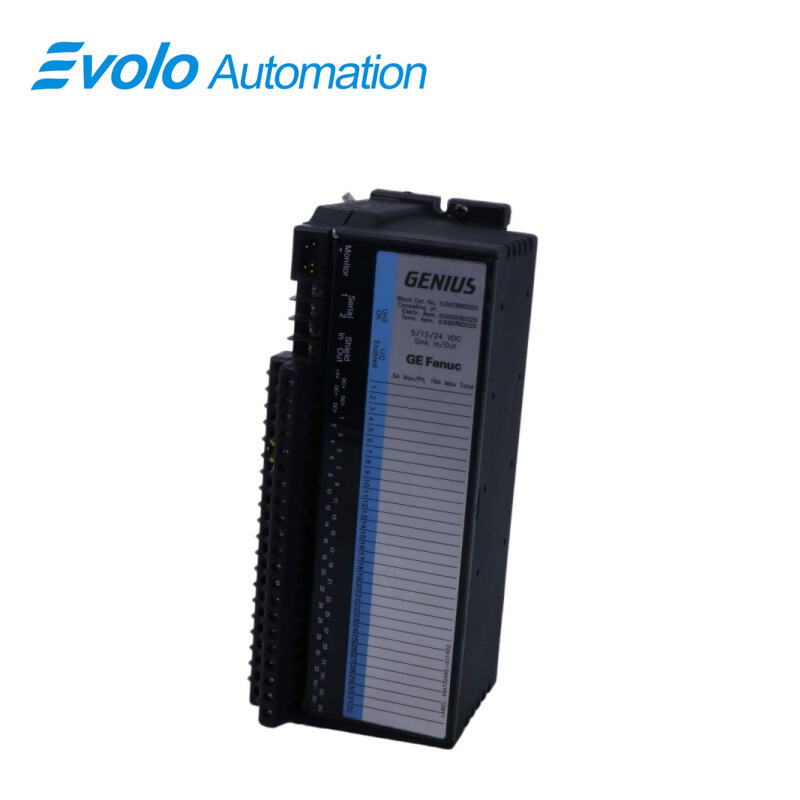

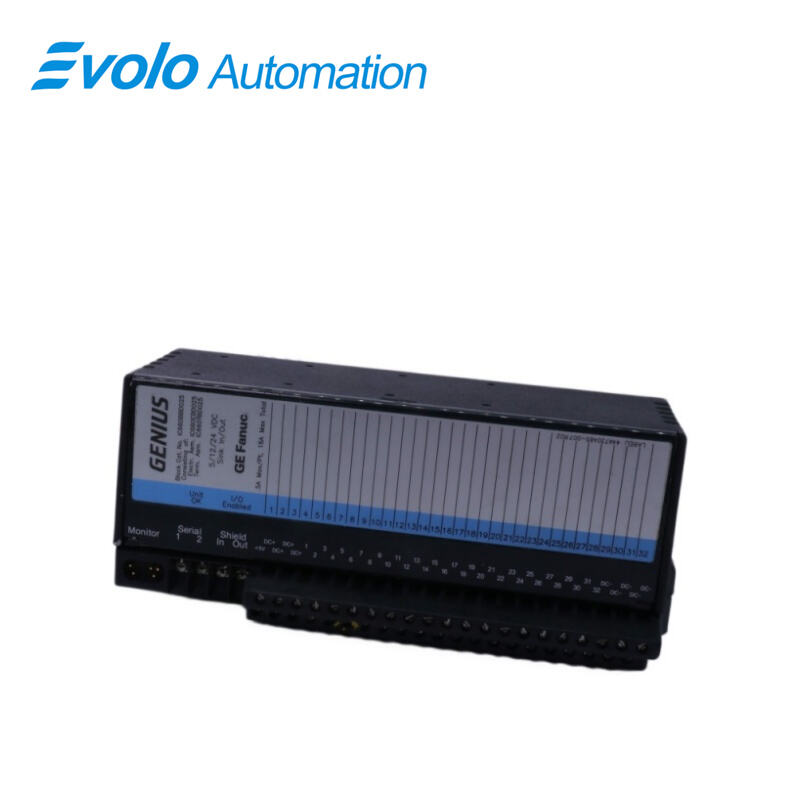

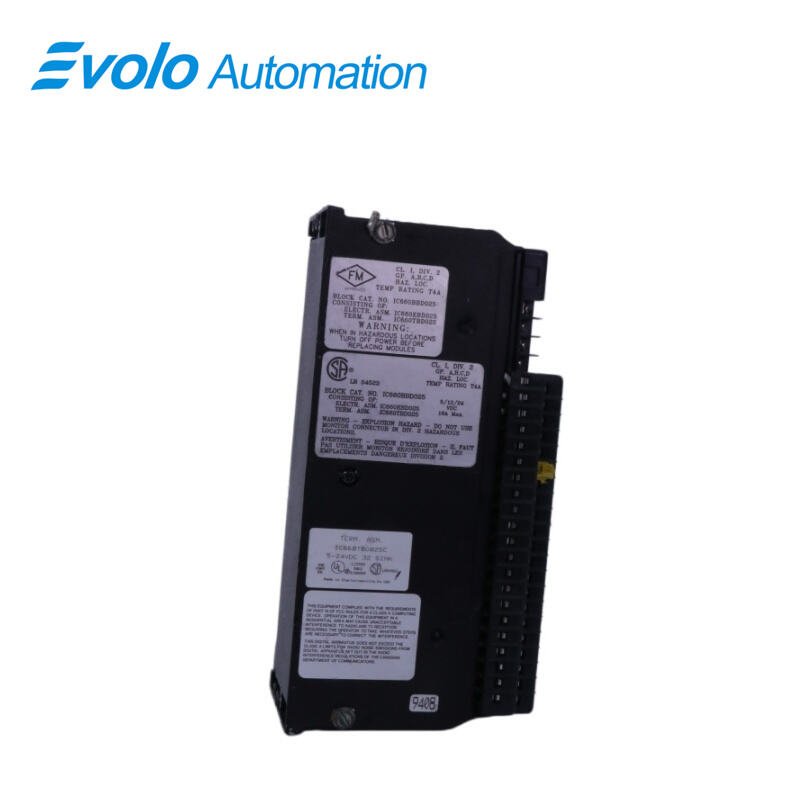

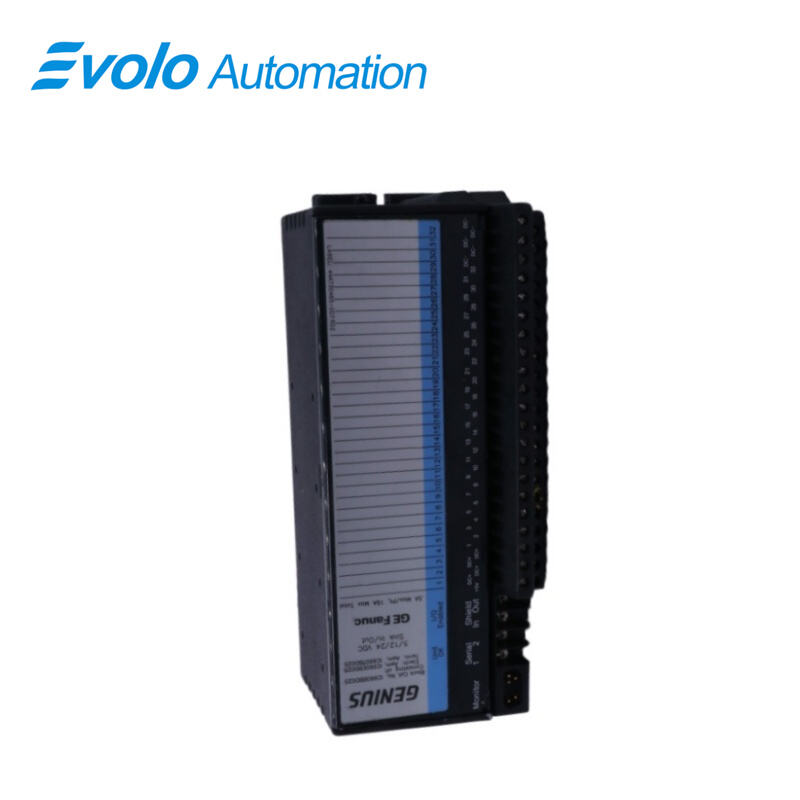

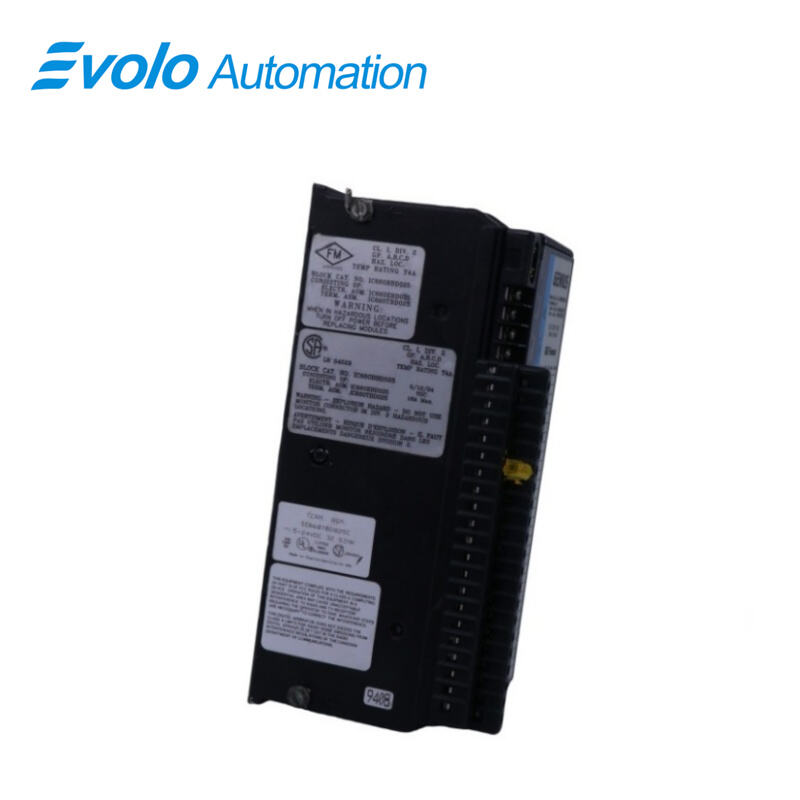

IC660BBD025 Blok I/O Sumber/Penyerap 32-Saluran AC DC adalah modul pintar dan boleh dikonfigurasikan yang menghubungkan pengawal dengan peranti yang memberikan atau menerima isyarat binari. Blok-blok ini serasi dengan pelbagai jenis peranti input, termasuk suis kehadiran elektronik dua-dawai dan tiga-dawai. Keluaran boleh berupa peranti kawalan dan penunjuk berkuasa rendah seperti relai, kontaktor, dan lampu.

Aplikasi

Loji-jana kuasa arang batu: Stesen I/O jauh yang diedarkan di seluruh sistem pengangkutan arang batu dan sistem pembuangan abu.

Loji rawatan air: Memantau status injap-injap yang tersebar luas serta permulaan/pemberhentian pam.

Industri petrokimia: Memanfaatkan kemampuan adaptasinya terhadap voltan tinggi untuk menangani isu pelemahan isyarat dalam pendawaian jarak jauh.

Pemasangan

Blok I/O Genius dianggap sebagai "peralatan terbuka" dan oleh itu mesti dipasang di dalam kandungan pelindung. Blok-blok ini harus diletakkan di kawasan yang bersih dan bebas daripada pencemar udara. Aliran udara penyejukan yang mencukupi perlu disediakan. Blok boleh dipasang dalam kedudukan normal (menghadap ke atas) atau terbalik (menghadap ke bawah). Biarkan sekurang-kurangnya 2 inci ruang antara blok-blok tersebut. Pasang blok dengan membuat dua lubang skru atau bolt untuk kelengkapan skru saiz 8-32. Kedudukan blok hendaklah sedemikian rupa sehingga takik pada flens atas dan bawah selari dengan lubang pemasangan. Pasang blok menggunakan skru saiz 8-32. Gunakan washer bintang untuk memastikan kesepaduan penyambungan ke bumi.

Ciri-ciri

Versi Sumber (Source) dan Penyerap (Sink) masing-masing beroperasi pada voltan nominal 12 hingga 24 volt DC

Versi Penyerap (Sink) juga sesuai dengan tahap TTL +5 volt

Tiga puluh dua litar I/O yang boleh dikonfigurasikan, input dan output boleh dicampurkan pada satu blok

Litar-litar yang dilindungi sendiri dan boleh direset

Dapat dikonfigurasikan melalui perisian

Diagnostik Lanjutan

Diagnostik

Blok ini memantau output untuk keadaan beban lebih, dan memeriksa keadaan sebenar suis berbanding keadaan yang diarahkan. Jika berlaku beban lebih atau keadaan suis yang salah, blok ini akan melaporkan: SUIS GAGAL. 1 Perlindungan Litar Pendek/Arus Lebih: diagnosis melindungi litar output individu daripada arus berlebihan. Bagi blok Sumber, beban biasanya akan disambung pendek ke sisi DC- bekalan. Bagi blok Penyerap, beban biasanya akan disambung pendek ke sisi DC+. Jika output diarahkan untuk dihidupkan dan arus melebihi 5 Amp selama 1 ms, litar akan dimatikan secara automatik dan mesej SUIS GAGAL dikeluarkan. Litar tersebut mesti direset dengan mengalirkan semula kuasa ke blok, atau dengan menghantar arahan CLEAR FAULTS dari Monitor Pegang atau Pengawal Bas.

2 Arus Lonjakan: Kedua-dua blok Sumber dan Sink mengendalikan beban keadaan mantap sebanyak 0.5 Amp semasa operasi normal. Perlindungan arus lonjakan menentukan syarat-syarat untuk beralih beban secara selamat antara 0.5 Amp dan 4 Amp. Carta berikut menunjukkan transien lonjakan yang dibenarkan.
