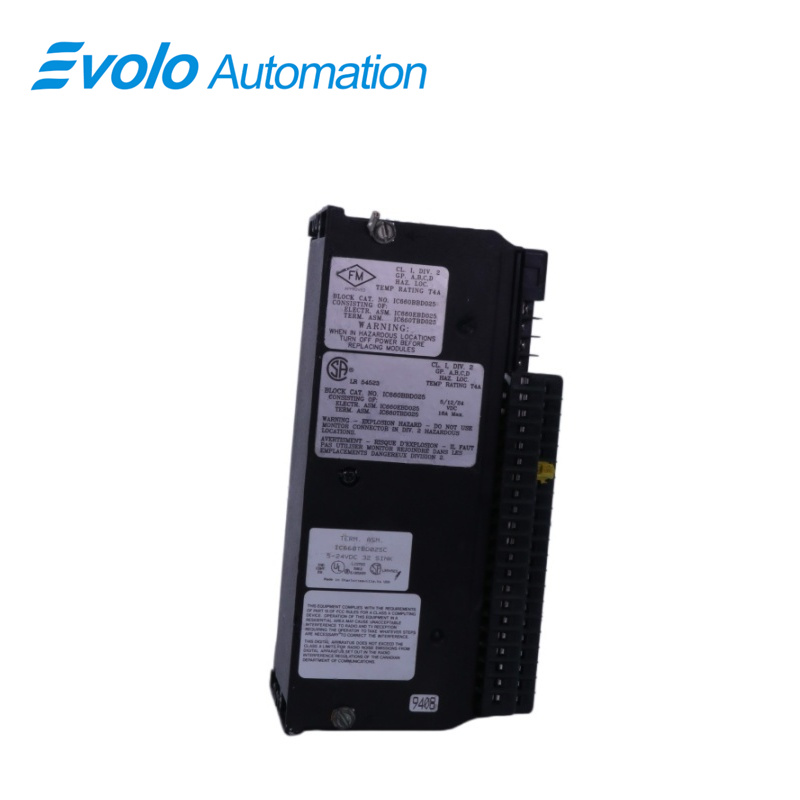

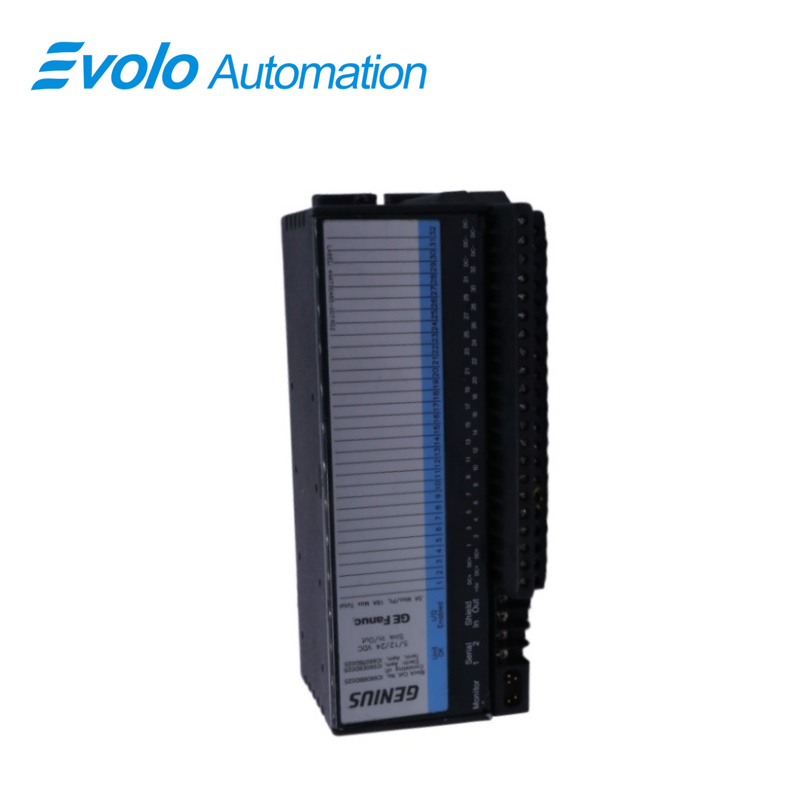

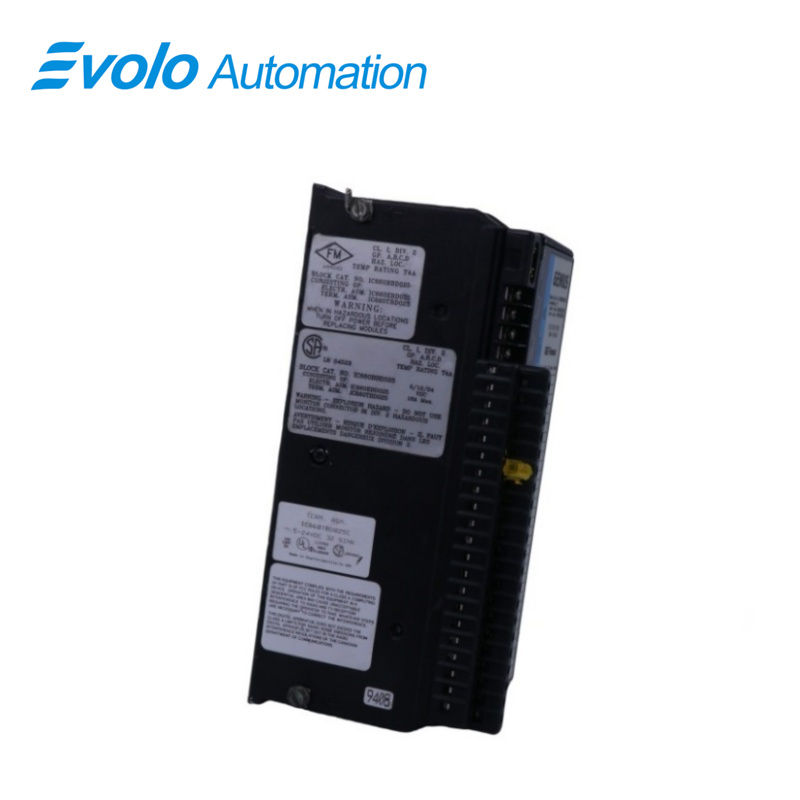

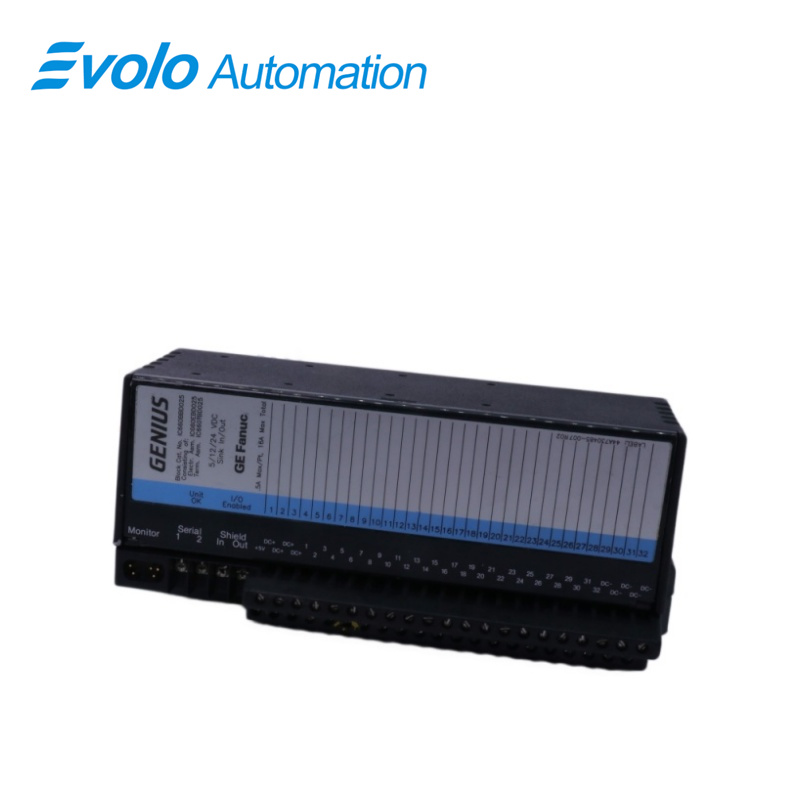

Resumen
Lugar de origen: |
Estados Unidos |
Nombre de la marca: |
El sector de la energía |
Número de modelo: |
IC660BBD025 |
Detalles del embalaje: |
Nuevo original, sellado de fábrica |
Plazo de entrega: |
5-7 días |
Condiciones de pago: |
T/T |
Capacidad de suministro: |
En stock |
Especificaciones
|
Nombre del producto: |
Bloque de E/S fuente/sumidero |
|
Número de modelo: |
IC660BBD025 |
|
Dimensiones: |
9 x 11 x 22,5 cm |
|
Peso: |
1,44 kg |
|
Indicadores LED (bloque): |
Unidad correcta, E/S habilitada |
|
Indicadores LED (circuito): |
Indicadores individuales del lado lógico |
|
Aislamiento entre bloques: |
850 V |
|
Disposición de calor: |
11 W mínimo (8 entradas), 18 W máximo (32 salidas a 0,5 A) |
|
Voltaje de operación: |
10–30 VCC (alimentación de 12/24 V), 4,9–5,3 VCC (alimentación de 5 V, solo sumidero) |
|
Rizado máximo: |
10 % (12/24 V), 1 % (5 V) |
|
Alimentación de CC requerida: |
150 mA típico / 300 mA máximo |
|
Tiempo de caída de la fuente de alimentación: |
4 ms (12 V), 20 ms (24 V) |
|
Impedancia de entrada (típica): |
3,3 kΩ |
|
Tiempo de procesamiento de entrada (típico): |
1,4 ms (más retardo del filtro seleccionable) |
|
Tiempos de filtro de entrada seleccionables: |
1, 2, 3, 4, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 ms |
|
Corriente de salida máxima (estado estacionario): |
0,5 A por circuito |
|
Corriente de conexión máxima: |
4 A durante hasta 10 ms (como máximo una vez cada 0,5 s) |
|
Corriente de salida en estado bloqueado (total): |
16 A |
|
Corriente de fuga con salida desactivada: |
10 µA como máximo |
|
Retraso de activación de la salida: |
0,5 ms máximo |
|
Caída de tensión de salida: |
2,0 V máximo a 4 A de corriente de conexión |
|
Diagnóstico de la salida: |
Fallo del interruptor |
|
Temperatura de Funcionamiento: |
0 a +60 °C (32 a 140 °F) |
|
Temperatura de almacenamiento: |
-40 a +100 °C (-40 a 212 °F) |
|
Humedad: |
5 %–95 % sin condensación |
|
Vibración: |
5–10 Hz con desplazamiento de 0,2 pulgadas, 10–200 Hz a 1G |
Descripción
El bloque de E/S fuente/sumidero de CC de 32 circuitos IC660BBD025 es un módulo inteligente y configurable que conecta el controlador con dispositivos que proporcionan o aceptan una señal binaria. Estos bloques son compatibles con una amplia gama de dispositivos de entrada, incluidos los interruptores de proximidad electrónicos de dos y tres hilos. Las salidas pueden ser dispositivos de control e indicación de baja potencia, como relés, contactores y lámparas.
Aplicaciones
Centrales eléctricas de carbón: estaciones remotas de E/S distribuidas en todo el sistema de transporte de carbón y eliminación de cenizas.
Plantas de tratamiento de agua: supervisión del estado de válvulas ampliamente distribuidas y del arranque/parada de bombas.
Industria petroquímica: aprovecha su adaptabilidad a alta tensión para abordar los problemas de atenuación de señal en cables de larga distancia.
Montaje
Los bloques Genius I/O se consideran "equipos abiertos" y, por lo tanto, deben instalarse dentro de una carcasa protectora. Deben ubicarse en un área limpia y libre de contaminantes en suspensión. Debe haber un flujo de aire de refrigeración adecuado. El bloque puede montarse en posición normal o invertida. Deje al menos 5 cm de espacio entre bloques. Monte el bloque perforando dos orificios para tornillos o pernos de rosca 8-32. Coloque el bloque de modo que las muescas de las bridas superior e inferior coincidan con los orificios de montaje. Fije el bloque utilizando tornillos 8-32. Utilice arandelas estrelladas para garantizar la integridad de la conexión a tierra.
Características
Las versiones Source y Sink funcionan cada una a una tensión nominal de 12 a 24 V CC
La versión Sink es además compatible con TTL de +5 V
Treinta y dos circuitos I/O configurables; las entradas y salidas pueden combinarse en un mismo bloque
Circuitos autorreparables y autoprotegidos
Configurable mediante software
Diagnóstico avanzado
El diagnóstico
El bloque supervisa las salidas para detectar condiciones de sobrecarga y verifica el estado real del interruptor frente al estado ordenado. En caso de sobrecarga o estado incorrecto del interruptor, el bloque informa: INTERRUPTOR EN FALLA. 1 Protección contra cortocircuitos/sobrecorrientes: los diagnósticos protegen individualmente los circuitos de salida contra corrientes excesivas. En los bloques de tipo fuente (Source), normalmente la carga se cortocircuita al lado DC− de la fuente de alimentación. En los bloques de tipo sumidero (Sink), normalmente la carga se cortocircuita al lado DC+ de la fuente de alimentación. Si se ordena que la salida se active y la corriente supera los 5 A durante 1 ms, el circuito se apaga automáticamente y se emite el mensaje INTERRUPTOR EN FALLA. El circuito debe restablecerse interrumpiendo y reactivando la alimentación del bloque o enviando un comando BORRAR FALLOS desde el monitor portátil o el controlador de bus.
2 Corrientes de sobretensión: Tanto los bloques Fuente como Sumidero manejan cargas en estado estacionario de 0,5 A durante el funcionamiento normal. La protección contra corrientes de sobretensión determina las condiciones para conmutar de forma segura las cargas entre 0,5 A y 4 A. El siguiente gráfico muestra las transiciones de sobretensión permitidas.
Preguntas frecuentes
P: ¿El IC660BBD025 incluye garantía?
R: Sí, el IC660BBD025 incluye una garantía de 1 año.
P: ¿El IC660BBD025 admite el protocolo Genius I/O?
R: Sí, el IC660BBD025 y otros bloques Genius I/O admiten el protocolo Genius.
P: ¿Cuál es la tensión de entrada admitida por el IC660BBD025?
R: El IC660BBD025 admite tensiones de entrada de 5, 12 o 24 VCC.
P: ¿Cuál es la distancia máxima de comunicación admitida por el IC660BBD025?
R: La distancia máxima de comunicación es de 7500 pies.
