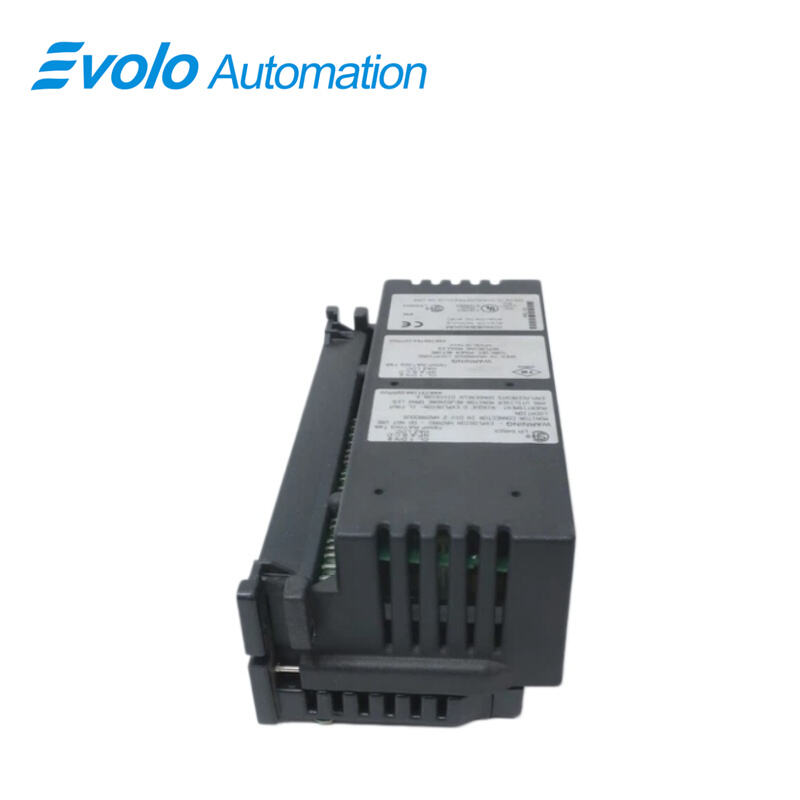

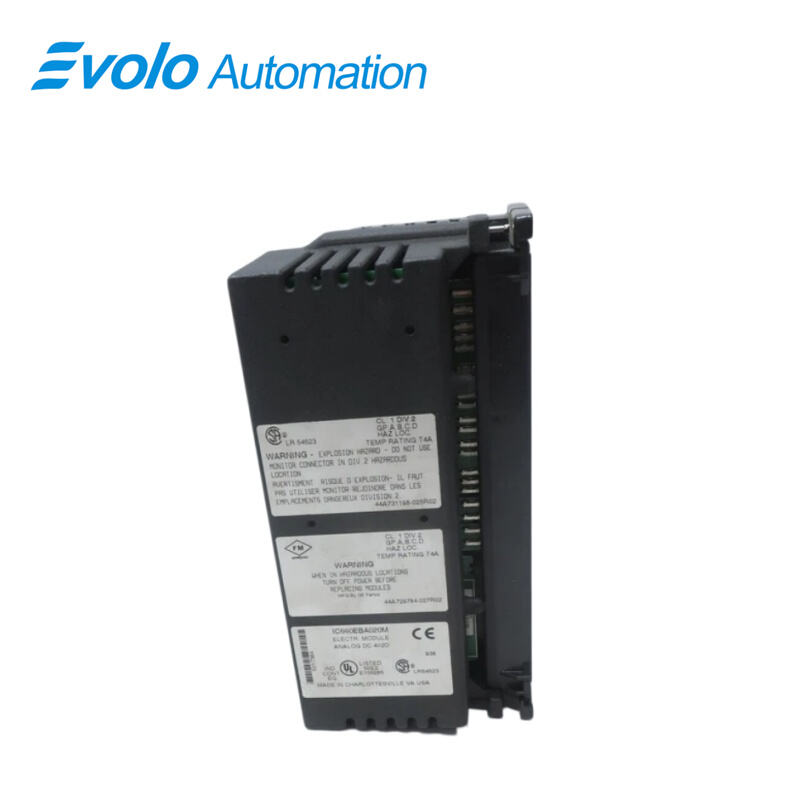

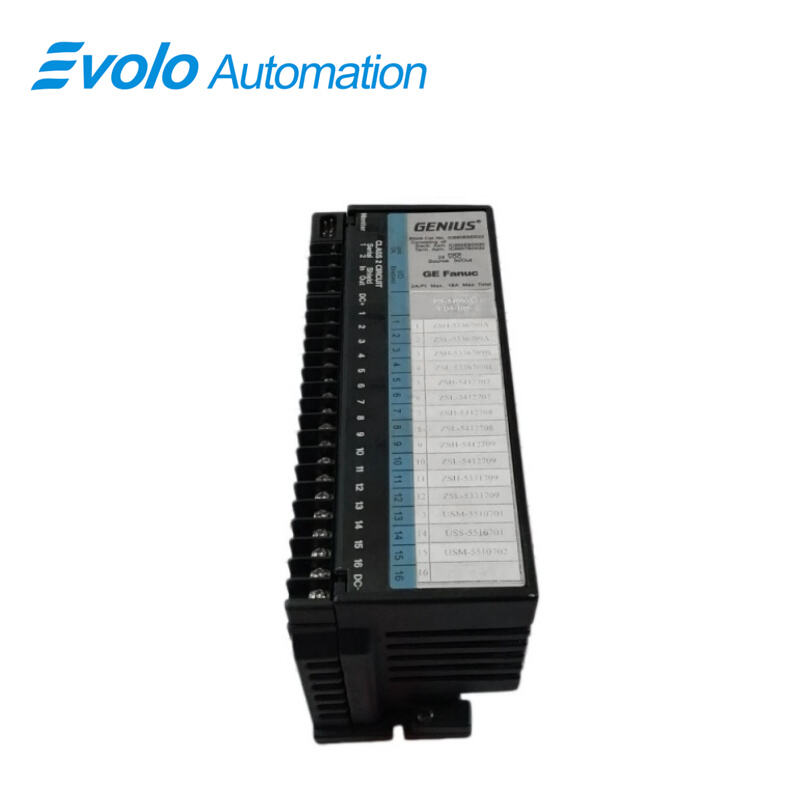

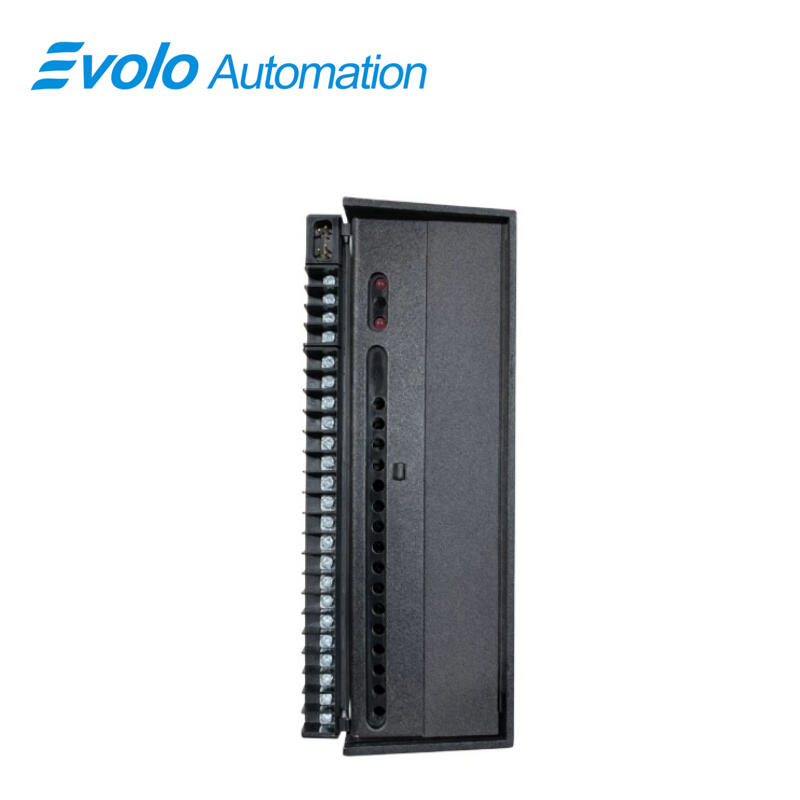

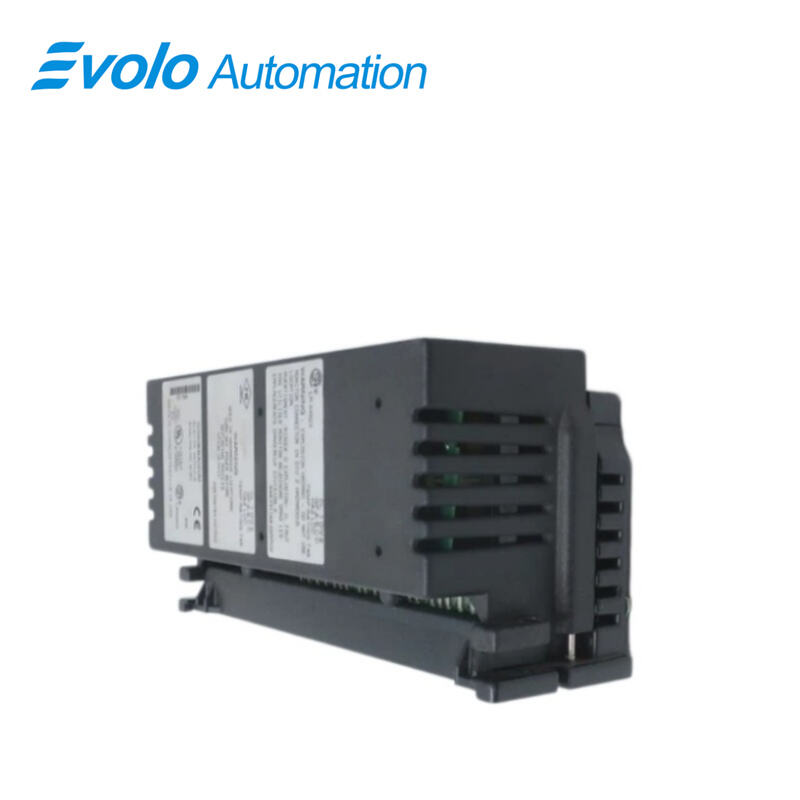

Blok I/O Sumber/Penyedut 16-Litar IC660BBD022, Pengilang, Pembekal dan Kilang Blok I/O Sumber/Penyedut 16-Litar IC660BBD022 di China

Gambaran Keseluruhan

Tempat Asal:	USA
Nama Jenama:	GE
Nombor Model:	IC660BBD022
Butir-butir Pemakanan:	Baru Asal, Disediakan Kilang
Masa Penghantaran:	5-7 hari
Syarat Pembayaran:	T/T
Kemampuan Bekalan:	Dalam stok

Spesifikasi

Nama produk:	blok I/O Sumber/Penyedut 16-Litar
Nombor Model:	IC660BBD022
Dimensi (T x L x D):	22.44 x 9.05 x 11.23 cm (8.83 x 3.56 x 4.42 inci)
Berat:	1.8 kg (4 paun)
Penunjuk LED (Blok):	Unit OK, I/O Diaktifkan
Penunjuk LED (Litar):	Penunjuk sisi beban individu
Pengasingan Blok-ke-Blok:	1500 V
Pembuangan haba:	68.8 W (16 keluaran pada 2 A)
Voltan Kendalian:	18–56 VDC (24/48 V), 18–30 VDC (24 V)
Ripple Maksimum:	10%
Bekalan Kuasa DC Diperlukan:	150 mA purata / 300 mA maksimum
Masa Putus Bekalan Kuasa:	10 ms
Masa Pemprosesan Input:	5.6 kΩ (24/48 V), 1.8 kΩ (24 V)
Halangan Input (Typikal):	1.7 ms (ditambah kelengkapan lewat penapis boleh dipilih)
Masa Penapis Input Boleh Dipilih:	5–100 ms
Diagnostik Input:	Wayar terbuka, Suhu terlalu tinggi, Suis gagal
Arus Output (Keadaan Mantap):	2 A setiap litar
Arus Lompat Maksimum:	10 A sehingga 10 ms
Arus Output Blok:	15 A pada 35°C
Arus Bocor Keluaran MATI:	1.0 mA
Frekuensi Pensuisan Maksimum:	Sekali per saat (arus lonjakan tinggi)
Lengah Hidup Keluaran (Maksimum):	1 ms
Jatuhan Voltan Keluaran:	maksimum 2.0 V pada arus lonjakan 2 A
Beban Minimum yang Disyorkan:	50 mA dengan Tiada Beban Diaktifkan
Gambaran Diagnostik Keluaran:	Litar Pendek, Beban Lebih, Tiada Beban, Suis Gagal, Suhu Terlalu Tinggi
Suhu operasi:	0 hingga +60 °C (32 hingga 140 °F)
Suhu penyimpanan:	-40 hingga +100 °C (-40 hingga 212 °F)
Kelembapan:	5%–95% Tanpa Kondensasi
Getaran:	5–10 Hz dengan anjakan 0.2 inci, 10–200 Hz pada 1G

Penerangan

Blok I/O Sumber/Penyerap DC 16-Litar merupakan blok pintar yang boleh dikonfigurasikan dan mampu berinterfes dengan pelbagai sensor dan aktuator diskret DC. Terdapat dua blok sumber DC 16-litar yang membekalkan arus kepada peranti output medan: blok sumber 24 VDC (IC660BBD022), untuk digunakan bersama sensor keadaan pepejal 2-dawai dan 3-dawai serta sensor elektromekanikal.

Aplikasi

Loji peleburan keluli: Digunakan untuk pengambilan isyarat jauh dalam relau tiup dan garis penuangan berterusan, tahan terhadap persekitaran suhu tinggi dan hingar industri.

Loji pembuatan kenderaan: Digunakan untuk menyambungkan pelbagai suis kekaburan, sensor, dan geganti aktuator dalam talian pemasangan berskala besar dan stesen kerja robotik.

Loji petrokimia: Membolehkan penghantaran isyarat dalam unit pengeluaran yang diedarkan jarak jauh, mengurangkan kos pendawaian dan menyediakan diagnostik litar terbuka / pendek.

Kilang pemprosesan makanan: Menguruskan baris pengisian dan pembungkusan automatik, menyokong pertukaran data berkelajuan tinggi dan maklum balas status yang tepat.

Kilang pemprosesan logam bukan besi (contohnya, peleburan aluminium): Menyediakan penyelesaian kawalan kuantiti diskrit yang stabil dalam persekitaran dengan gangguan magnet yang kuat.

Ciri-ciri

DC 16-Sirkuit Sumber / Sink I / O Blok mempunyai 16 litar diskrit, masing-masing mudah dikonfigurasi untuk menjadi input, tiga input, atau output. Litar output boleh disambungkan terus ke litar input tanpa menggunakan komponen lain atau pembalikan keadaan logik. Kuasa kawalan dipindahkan dari voltan peranti input / output yang dihalakan ke terminal. Tiada bekalan kuasa blok berasingan diperlukan.

Ciri-ciri yang boleh dikonfigurasi termasuk:

1 Keupayaan Ujian Pulsa Keluar

2 Masa penapis input yang boleh dipilih dari 10ms hingga 100ms

3 output kuasaup lalai

4 Keluaran Menyimpan Keadaan Terakhir atau Lalai

5 Perlindungan Litar Pendek Elektronik

6 Perlindungan Lebih Suhu

7 Pengesanan Suis Gagal

8 Pengesanan Wayar Terbuka untuk Input Tristate

9 Pengesanan Beban Lebih dan Penutupan

10 Pengesanan Tiada Beban

Diagnostik

1 Blok ini menjalankan pemeriksaan piawai dan dua diagnosis keluaran yang boleh dikonfigurasikan, melaporkan kegagalan kepada Monitor Pegang Tangan dan mengambil tindakan pembetulan

2 Diagnosis Litar Pendek: Jika arus melebihi 10 Amp pada masa dihidupkan, keluaran dimatikan. Dua percubaan mulakan semula yang gagal akan memaksa keluaran dimatikan dan menghantar mesej LITAR PENDEK. Dibersihkan selepas mengalihkan punca masalah

3 Diagnosis Lebih Suhu: Jika suhu dalaman melebihi 100ºC, blok menghantar mesej LEBIH SUHU dan mematikan litar

4 Diagnosis Wayar Terbuka Mengesan kegagalan elektrik pada input tiga keadaan. Memerlukan perintang bukan induktif berdekatan dengan kenalan kering

5 Diagnosis Lebih Beban Jika diaktifkan, output dimatikan dan menghantar mesej OVERLOAD apabila beban melebihi 2.8 Amp DC selama 10 ms. Beban melebihi 2 Amp DC boleh dikonfigurasikan untuk mengabaikan had ini

Soalan Lazim

Soalan: Jawapan: Adakah IC660BBD022 dilengkapi jaminan?
Jawapan: Ya, IC660BBD022 dilengkapi jaminan selama 1 tahun.

Soalan: Jawapan: Apakah perbezaan antara IC660BBD020 dan IC660BBD022?
Jawapan: Perbezaan utama terletak pada voltan operasi. IC660BBD020 beroperasi pada 24/48 VDC, manakala IC660BBD022 beroperasi pada 24 VDC sahaja.

Soalan: Jawapan: Apakah ciri-ciri diagnosis bagi IC660BBD022?
Diagnosis terbina dalam termasuk pengesanan wayar terbuka, lebih suhu, diagnosis kegagalan keluaran suis, litar pintas, lebih beban, tiada beban, dan kegagalan suis.

Soalan: Jawapan: Apakah frekuensi pensuisan maksimum IC660BBD022 apabila dikonfigurasikan sebagai keluaran?
Jawapan: Frekuensi pensuisan maksimum ialah sekali sesaat.

Soalan: Jawapan: Apakah konfigurasi pemasangan wayar I/O yang disokong oleh IC660BBD022?
Jawapan: Ia menyokong konfigurasi pemasangan wayar sumber.

Soalan: Jawapan: Apakah arus keluaran berkadaran bagi setiap litar?
Jawapan: Setiap litar mempunyai arus keluaran berkadaran sebanyak 2 Ampere.

Soalan: Jawapan: Apakah kemampuan diagnostik input bagi IC660BBD022?
Jawapan: Diagnostik input termasuk wayar terbuka, suhu terlalu tinggi, dan suis rosak.
