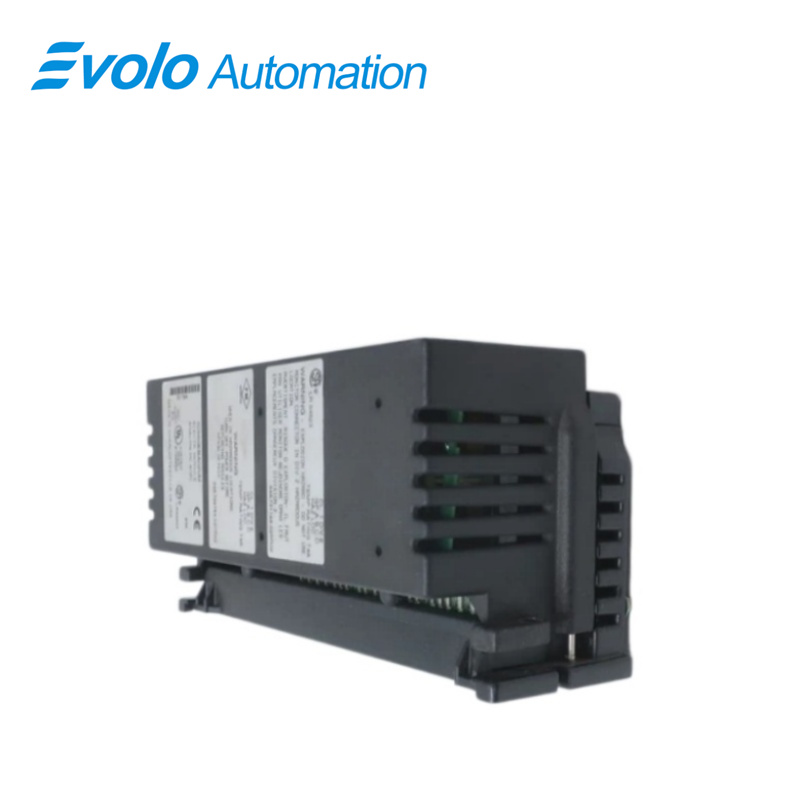

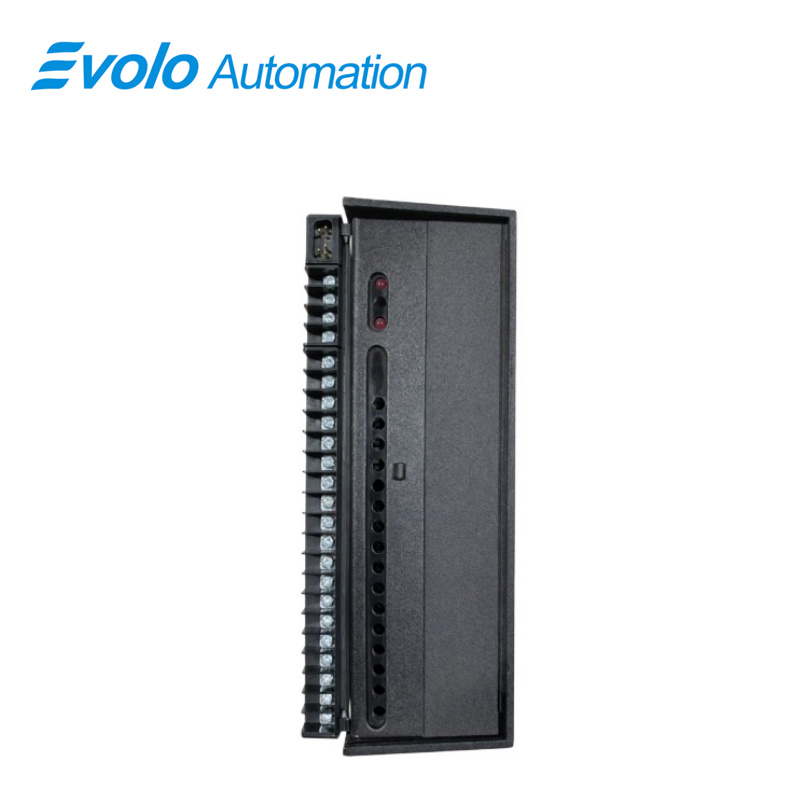

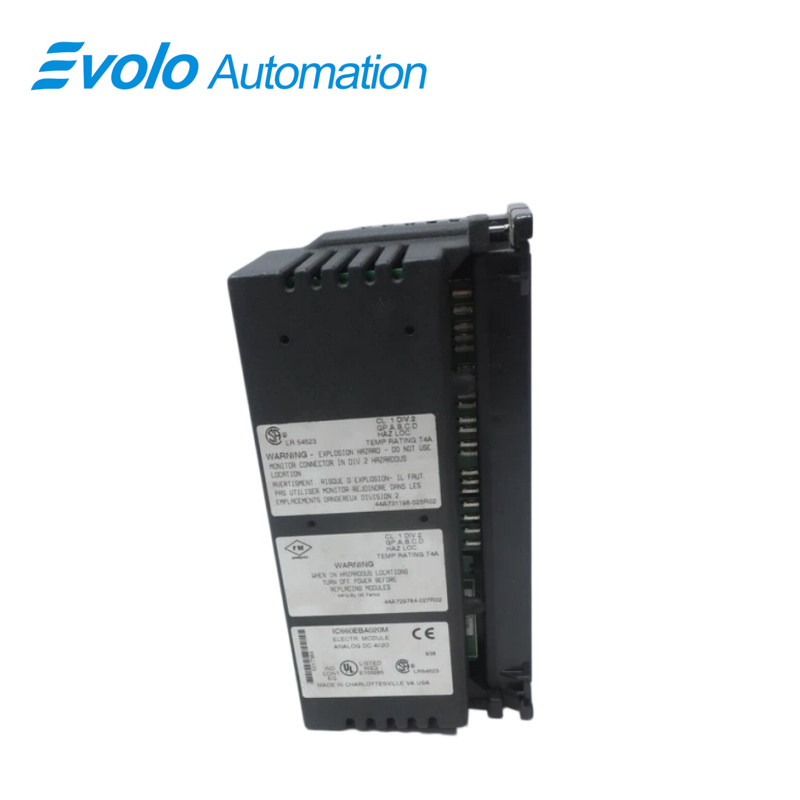

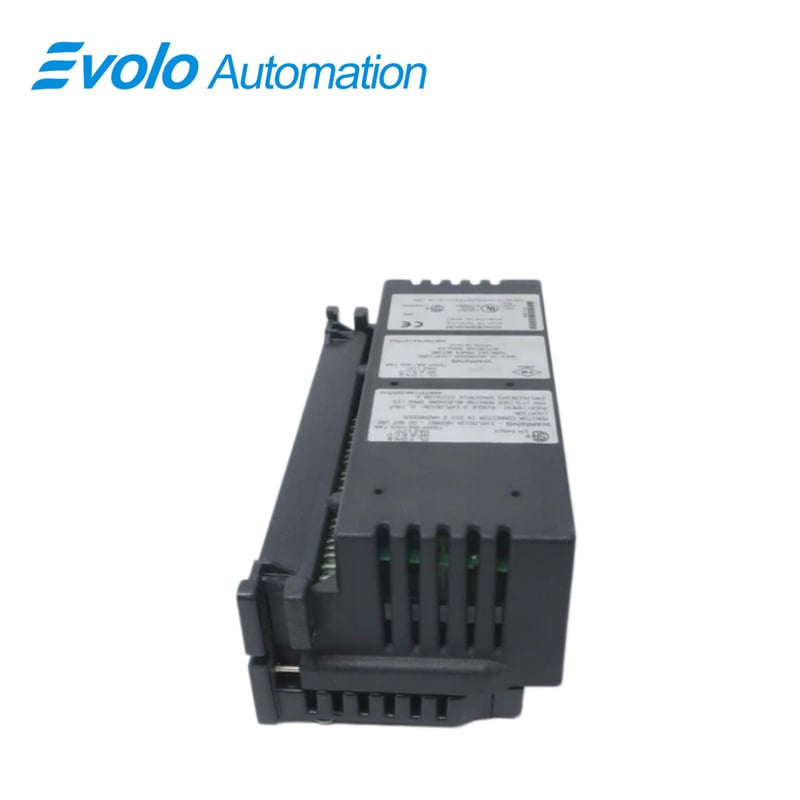

IC660BBD022 16-тізбекті көз/қабылдағыш кіріс/шығыс блоктары, Қытай IC660BBD022 16-тізбекті көз/қабылдағыш кіріс/шығыс блоктары өндірушілері, таратушылары, зауыты

Шолу

Шығу орны:	АҚШ
Бренд атауы:	ГЭ
Модель нөмірі:	IC660BBD022
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Өнімнің атауы:	16-тізбекті көз/қабылдағыш кіріс/шығыс блогы
Модель нөмірі:	IC660BBD022
Өлшемдер (Б × Е × Т):	22,44 × 9,05 × 11,23 см (8,83 × 3,56 × 4,42 дюйм)
Салмағы:	1,8 кг (4 фунт)
LED индикаторлары (блок):	Блок жұмыс істейді, кіріс/шығыс қосылған
LED индикаторлары (тізбек):	Жеке жүктеме жағындағы көрсеткіштер
Блоктар арасындағы изоляция:	1500 В
Отвод тепла:	68,8 Вт (16 шығыс, 2 А)
Жұмыс шабуы:	18–56 В тұрақты ток (24/48 В), 18–30 В тұрақты ток (24 В)
Максималды тербеліс:	10%
Қажетті тұрақты ток қоректендіруі:	150 мА (типік) / 300 мА (максимум)
Қоректендіру көзінің өшу уақыты:	10 мс
Кіріс өңдеу уақыты:	5,6 кОм (24/48 В), 1,8 кОм (24 В)
Кіріс кедергісі (типік):	1,7 мс (плюс таңдалатын сүзгіш кешігуі)
Таңдалатын кіріс сүзгіш уақыттары:	5–100 мс
Кіріс диагностикасы:	Сымның үзілуі, Ашық температура, Ақаулы айналдырғыш
Шығыс тогы (тұрақты күйде):	әрбір тізбекте 2 А
Максималды бастапқы ток:	10 А дейін 10 мс ішінде
Блоктау шығыс тогы:	35°C температурада 15 А
Шығыс ӨШІРІЛГЕН кездегі сорылу тогы:	1,0 мА
Максималды қосу жиілігі:	Секундына бір рет (жоғары бастапқы ток)
Шығыс қосылуының кешігуі (максимум):	1 ms
Шығыс кернеуінің төмендеуі:	2,0 В максимум, 2 А бастапқы ток кезінде
Ұсынылатын минималды жүк:	жүктемесіз жағдайда 50 мА
Шығыс диагностикасы:	Қысқа тұйықталу, артық жүктеу, жүктемесіз жағдай, ақаулы қосқыш, артық қызу
Жұмыс температурасы:	0–+60 °C (32–140 °F)
Сақтау температуры:	−40–+100 °C (−40–212 °F)
Өртір:	5–95% конденсацияланбаған
Сызықтық қозғалыс:	5–10 Гц: 0,2 дюйм (5,08 мм) ығысу; 10–200 Гц: 1G

Сипаттама

DC 16-шы қосымша көзі/тұтынушысы I/O блогы — бұл интеллектуалды, конфигурацияланатын блок, ол әртүрлі дискретті DC датчиктері мен атқарушы құрылғыларымен ыңғайлы жұмыс істей алады. Екі DC 16-шы қосымша көзі блогы бар, олар өрістегі шығыс құрылғыларына ток береді: 24 В DC көзі блогы (IC660BBD022), ол 2 сымды және 3 сымды жартылай өткізгіш датчиктері мен электромеханикалық датчиктермен қолданылады.

Қолданбалар

Балқыту зауыттары: Жоғары температура мен өнеркәсіптік көп шулы ортада домна пештері мен үздіксіз құйма сызықтарында қашықтан сигналдарды жинау үшін қолданылады.

Автомобиль жасау зауыттары: Ірі жинау сызықтары мен роботтық жұмыс орындарында көптеген жақындықтағы ажыратқыштар, сенсорлар мен атқарушы релелерді қосу үшін қолданылады.

Мұнай-химиялық зауыттар: Ұзақ қашықтықта орналасқан таратылған өндірістік бірліктерде сигнал беруді қамтамасыз етеді, сондықтан сымдарды салу шығындары азаяды және ашық/қысқа тұйықталу диагностикасын қамтамасыз етеді.

Тамақ өңдеу зауыттары: Автоматтандырылған толтыру мен орау сызықтарын басқарады, жоғары жылдамдықтағы деректер алмасуын және дәл күй бойынша кері байланысты қамтамасыз етеді.

Түсті металл өңдеу зауыттары (мысалы, алюминий балқыту зауыттары): Күшті магниттік кедергілер болатын ортада тұрақты дискретті саны бойынша басқару шешімдерін ұсынады.

Сипаттамалар

DC 16-тізбекті көз/қабылдағыш I/O блоктарында әрқайсысын оңай енгізу, үш күйлі енгізу немесе шығыс ретінде конфигурациялауға болатын 16 дискретті тізбек бар. Шығыс тізбегін логикалық күйдің инверсиясын қолданбай-ақ басқа компоненттерді пайдаланбай-ақ енгізу тізбегіне тікелей қосуға болады. Басқару қуаты енгізу/шығыс құрылғысының клеммаларға қосылған кернеуінен алынады. Бөлек блок қуатын қоректендіруші қажет емес.

Конфигурацияланатын сипаттамаларға мыналар кіреді:

1 Шығыс импульс сынағы қабілеті

2 10 мс пен 100 мс арасында таңдалатын енгізу сүзгісінің уақыты

3 Шығыс қуатын қосқан кездегі әдепкі параметрлер

4 Шығыс соңғы күйді сақтау немесе әдепкі күйге оралу

5 Электрондық қысқа тұйықталу қорғауы

6 Аса қызуға қарсы қорғау

7 Ақаулы ажыратқышты анықтау

8 Үш күйлі енгізулер үшін ашық сымды анықтау

9 Асыра жүктеуін анықтау және өшіру

10 Жүктемесіз жұмыс істеуді анықтау

Диагностика

1 Блок стандартты тексерулерді және екі конфигурацияланатын шығыс диагностикасын орындайды, ақауларды Қолда ұсталатын мониторға хабарлайды және түзету шараларын қабылдайды

2 Қысқа тұйықталу диагностикасы: Қосу кезінде ток 10 А-ден асса, шығыс өшіріледі. Екі рет сәтсіз қайта іске қосу әрекеті шығысты өшіреді және «ҚЫСҚА ТҰЙЫҚТАЛУ» хабарын жібереді. Себепті жоюдан кейін нөлдеу орындалады

3 Асыра қызу диагностикасы: Ішкі температура 100ºC-тан асса, блок «АСЫРА ҚЫЗУ» хабарын жібереді және тізбекті өшіреді

4 Ашық сым диагностикасы: Тристатты кірістерде электрлік ақауларды анықтайды. Құрғақ контакттарға жақын индуктивті емес резисторды қажет етеді

5 Асыра жүктеу диагностикасы: Егер белсендірілсе, жүктеме 10 мс ішінде 2,8 А тұрақты токтан асқан кезде шығыс өшіріледі және «АСЫРА ЖҮКТЕУ» хабары жіберіледі. 2 А тұрақты токтан асатын жүктемелер үшін бұл шекті елемеуге болады

Жиі қойылатын сұрақтар

С: ИӘ: IC660BBD022 қамқорлыққа ие ме?
Ж: ИӘ, IC660BBD022 бір жылдық қамқорлыққа ие.

С: Ж: IC660BBD020 және IC660BBD022 арасындағы айырмашылық неде?
Ж: Негізгі айырмашылық — жұмыс істеу кернеуінде. IC660BBD020 24/48 В тұрақты токта, ал IC660BBD022 тек 24 В тұрақты токта жұмыс істейді.

С: Ж: IC660BBD022-тің диагностикалық мүмкіндіктері қандай?
Ішкі диагностикаға сымның үзілуін анықтау, артық қызу, ақаулы қосқыш шығысын диагностикалау, қысқа тұйықталу, асып жүктелу, жүктемесіз жұмыс істеу және ақаулы қосқыш кіреді.

С: Ж: IC660BBD022 шығыс ретінде конфигурацияланған кезде ең жоғары қосу-өшіру жиілігі қандай?
Ж: Ең жоғары қосу-өшіру жиілігі — секундына бір рет.

С: Ж: IC660BBD022 қандай кіріс/шығыс сымдарының конфигурациясын қолдайды?
Ж: Ол шығыс тогын беретін (sourcing) сымдарының конфигурациясын қолдайды.

С: Ж: Әрбір тізбектің номиналды шығыс тогы қандай?
Ж: Әрбір тізбектің номиналды шығыс тогы — 2 Ампер.

Сұрақ: IC660BBD022 микросхемасының кіріс диагностикалық мүмкіндіктері қандай?
Жауап: Кіріс диагностикасына сымның ашылуы, температураның артуы және ауыстырғыштың істен шығуы кіреді.
