Siemens APOGEE PXC Compact 16-taškinė BACnet/IP automatizavimo stotis PXC16.2-E.A
Gamintojas: Siemens
Būklė: Naujas
Pristatymo laikas: Sandėlyje
Kilmė: Vokietija
Garantija: 12 mėnesių
El. paštas: [email protected]
whatsapp: +86-18150117685
- Apžvalga
- Produkto apžvalga
- Pagrindinės funkcijos
- Oficialios techninės charakteristikos
- Dažniausiai užduodami klausimai
- Suderinamumas ir užsakymo pastabos
- Populiariausi modeliai
- Rekomenduoti produktai
Apžvalga
Siemens • APOGEE PXC Compact

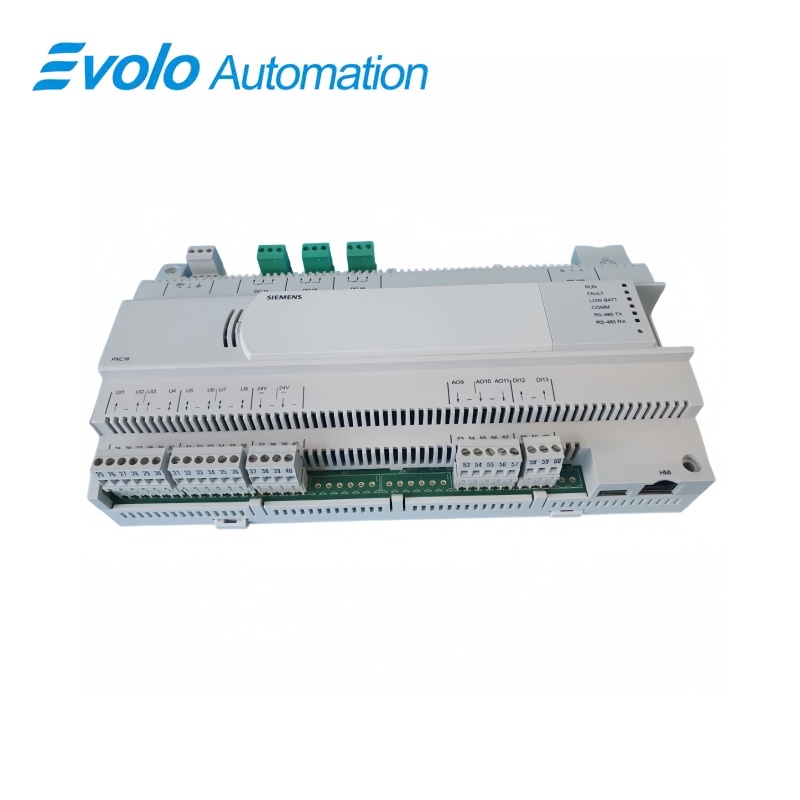

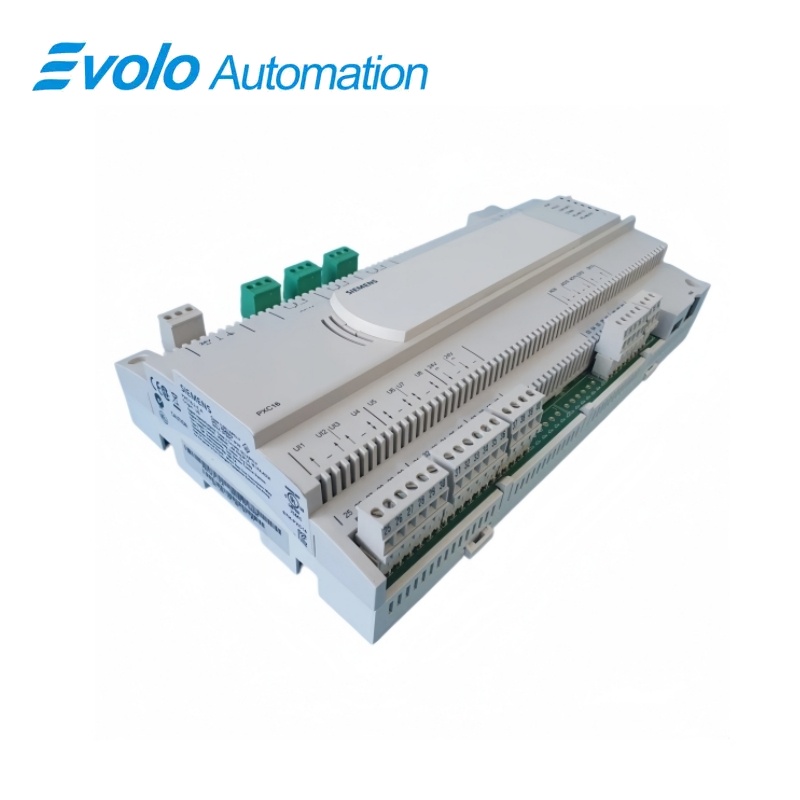

PXC16.2-E.A APOGEE PXC Compact 16-taškinė BACnet/IP automatizavimo stotis
PXC Compact automatizavimo stotis suteikia šiolyn keturiolika lauko taškų ir BACnet/IP automatizavimo lygio tinklą pastatų valdymo programoms.
Bendras vaizdas
| Prekės ženklas | Siemens |
|---|---|
| Modelis | PXC16.2-E.A |
| Produktų tipas | Kompaktiška pastatų automatizavimo stotis |
| Pagrindinė funkcija | Valdo šiolyn keturiolika lauko taškų ir bendrauja BACnet/IP automatizavimo lygio tinkle |
| Pritaikymas arba suderinama serija | APOGEE ir suderinamos Siemens pastatų automatizavimo sistemos, naudojančios BACnet/IP |
Tikslus identifikavimas
Patvirtinti, kad PXC16.2-E.A žymėjimas atitinka tiksliai simbolį po simbolio visą APOGEE PXC Compact 16-taškinės BACnet/IP automatizavimo stoties pavadinimą.
Sąsajos išdėstymas
Prieš prijungdami keitinį, patikrinkite įdiegtą maitinimą, prievadus, lauko ryšius ir būtinus papildomus įrenginius.
Konfigūracijos patikrinimas
Išsaugokite patvirtintą inžinerinį projektą, tinklo parametrus ir programinės įrangos duomenis, kurie naudojami įdiegtoje sistemoje.
Produkto apžvalga
PXC Compact automatizavimo stotis suteikia šiolyn keturiolika lauko taškų ir BACnet/IP automatizavimo lygio tinklą pastatų valdymo programoms.
Valdiklis integruoja šiolyk šiolyk lauko taškų galutinius prijungimus viename automatizavimo poste. Ethernet ryšys jungia postą prie automatizavimo lygio tinklo.
Pagrindinės funkcijos
Kompaktiškas šiolyk taškų valdymas
Valdiklis integruoja šiolyk lauko taškų galutinius prijungimus viename automatizavimo poste.
BACnet/IP tinklas
Ethernet ryšys jungia postą prie automatizavimo lygio tinklo.
Tarpusavio veiksmo režimas
PXC Compact šeima keičiasi valdymo informacija su kitais lauko skydeliais ir darbo stotimis sukonfigūruotame tinkle.
Oficialios techninės charakteristikos
| Procesorius ir jo našumas | Freescale MPC852T, 100 MHz |
|---|---|
| Įdiegta atmintis | 24 MB bendrai: 16 MB SDRAM ir 8 MB Flash ROM |
| Matmenys (I × P × G) | 272 × 150 × 62 mm (10,7 × 5,9 × 2,45 col.) |
| SDRAM atsarginė atmintis | 180 kaupiamųjų dienų; lauke keičiama AA (LR6) 1,5 V šarminė baterija |
| Realiojo laiko laikrodžio rezervinis maitinimas | 10 metų; BR2032 3 V litio monetinė baterija |
| Analoginio įėjimo skiriamoji geba | 16 bitų A/D konversija |
| Analoginio išvado skiriamoji geba | 10 bitų D/A konversija |
| HMI nuoseklioji sąsaja | RS-232, nuo 1200 bps iki 115,2 kbps |
| Reikalavimas galios | 24 Vac ±20 %, 50/60 Hz |
| Maksimalus energijos suvartojimas | 18 VA esant 24 Vac |
| Skaitmeninio išvesties relės charakteristikos | 110/220 V, 4 A aktyvioji apkrova, forma C |
| Universalus analoginis įtampos įėjimas | 0–10 VDC |
| Universalus analoginis srovės įėjimas | 4–20 mA |
| Palaikomi varžos jutikliai | 1 kΩ Ni RTD; 1 kΩ Pt RTD (α 0,00375 arba 0,00385); 10 kΩ NTC tipo 2/3; 100 kΩ NTC tipo 2 |
| Impulsų kaupiklio dažnis | Iki 20 Hz universaliose įėjimo vietose |
| Analoginės išvesties diapazonas | 0–10 VDC |
| Aplinkos darbo temperatūra | 0–50 °C (32–122 °F) |
| Vežimo ir sandėliavimo temperatūra | −25 iki 70 °C (−13 iki 158 °F) |
| Santykinė drėgmė | 5–95 % santykinės drėgmės, be kondensacijos |
| Tvirtinimo paviršius | Tiesioginis įrangos montavimas, pastato siena arba konstrukcinis elementas |
Dažniausiai užduodami klausimai
Kiek lauko taškų pateikia PXC16.2-E.A?
Kompaktinis valdiklis suteikia šiolynių taškų prijungimą.
Kurią automatizavimo tinklo sistemą naudoja PXC16.2-E.A?
Naudokite sukonfigūruotą BACnet/IP automatizavimo lygio „Ethernet“ tinklą.
Ar PXC16.2-E.A gali keistis duomenimis tiesiogiai su kitais lauko valdikliais?
Taip; bendradarbiavimas tarp lygiaverčių įrenginių palaikomas sukonfigūruotame automatizavimo lygio tinkle.
Ką reikia atsarginę kopiją prieš keičiant PXC16.2-E.A?
Išsaugokite valdiklio duomenų bazę, BACnet tapatybę, IP nustatymus, taškų konfigūraciją, tvarkaraščius ir tendencijų duomenis.
Kaip dokumentuoti PXC16.2-E.A lauko laidyną?
Prieš atjungdami valdiklį, pažymėkite kiekvieną tašką, bendrąją jungtį, maitinimo jungtį ir tinklo laidą.
Kokių tinklo konfliktų reikia išvengti naudojant PXC16.2-E.A?
Priskirkite patvirtintus IP nustatymus ir BACnet įrenginio tapatybę be aktyvaus valdiklio dubliavimo.
Ką turėčiau išbandyti po PXC16.2-E.A įdiegimo?
Patikrinkite maitinimą, tinklo ryšį, visus šiuolyno šešiolika lauko taškų, valdymo programas, įspėjimus, grafikus ir tendencijas.
Suderinamumas ir užsakymo pastabos
Suderinamumo sąrašas
- Naudokite jį patvirtintoje APOGEE BACnet/IP architektūroje.
- Išsaugokite valdiklio duomenų bazę ir unikalią BACnet tinklo tapatybę.
- Suderinkite visus šiuolyno šešiolika lauko prijungimų su įrašytu taškų grafiku.
