IC697MDL350 diskretaus išvesties modulis

Apžvalga

Gamtos vieta:	JAV
Prekės ženklas:	GE
Modelio numeris:	IC697MDL350
Packaging Details:	Originalus naujas gamykliniu būdu užsandarintas
Pristatymo laikas:	5-7 dienų
Mokėjimo sąlygos:	T/T
Priežiūros galimybė:	Sandėlyje

Techninės sąlygos

Aprašymas

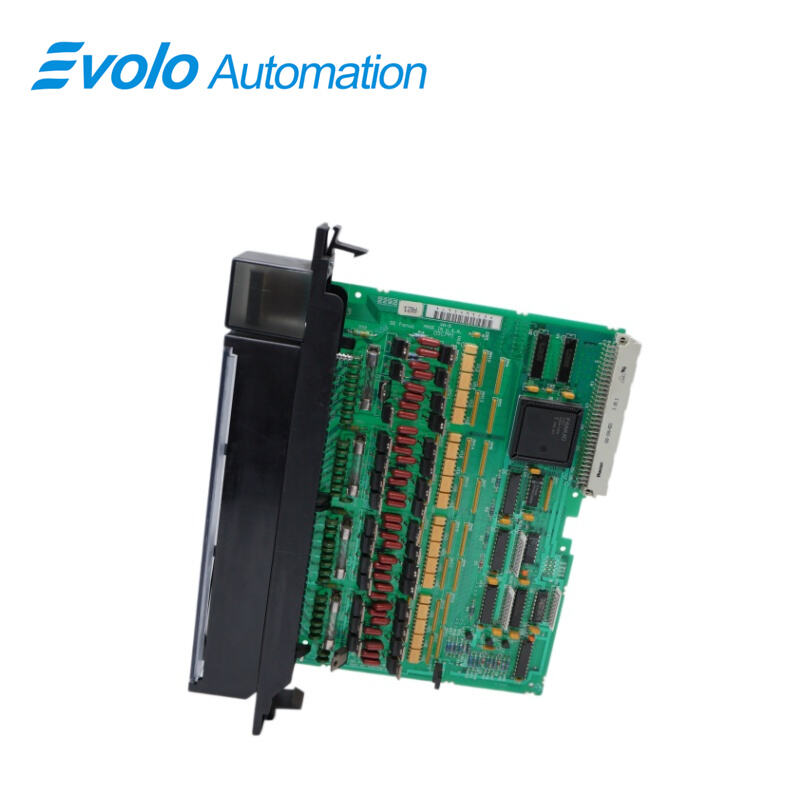

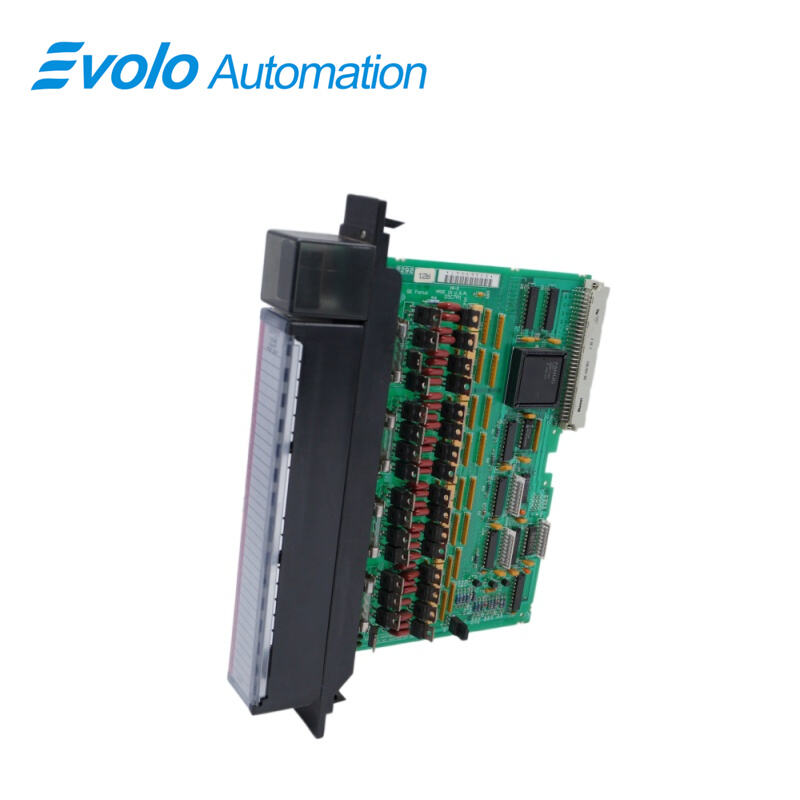

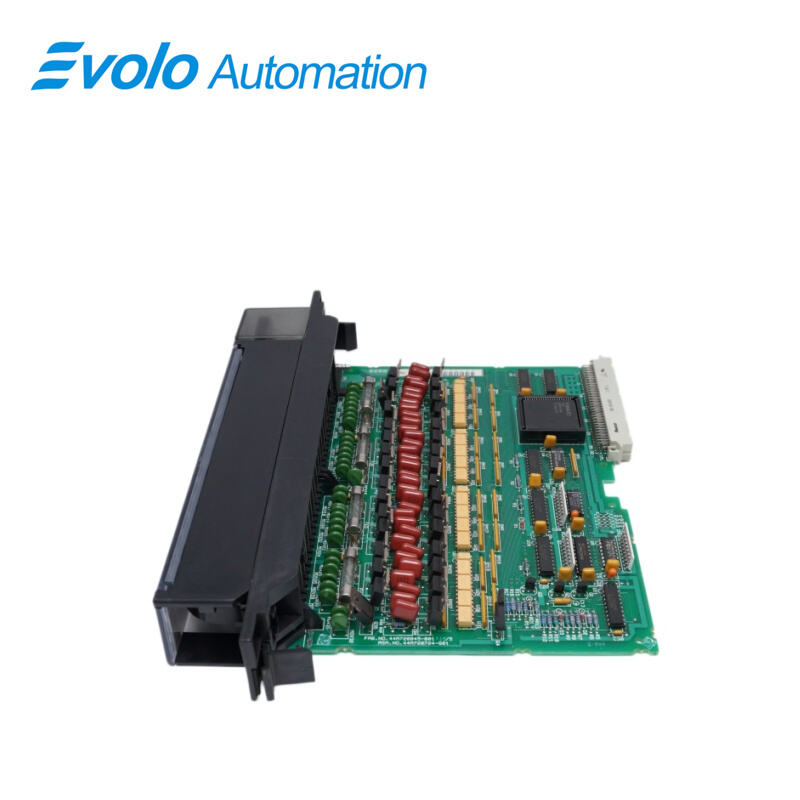

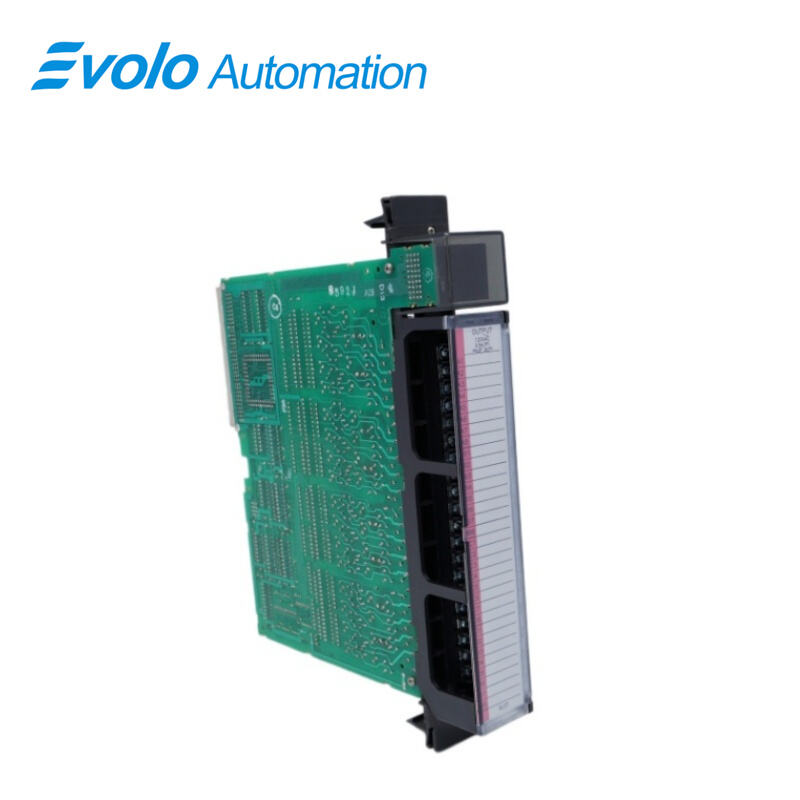

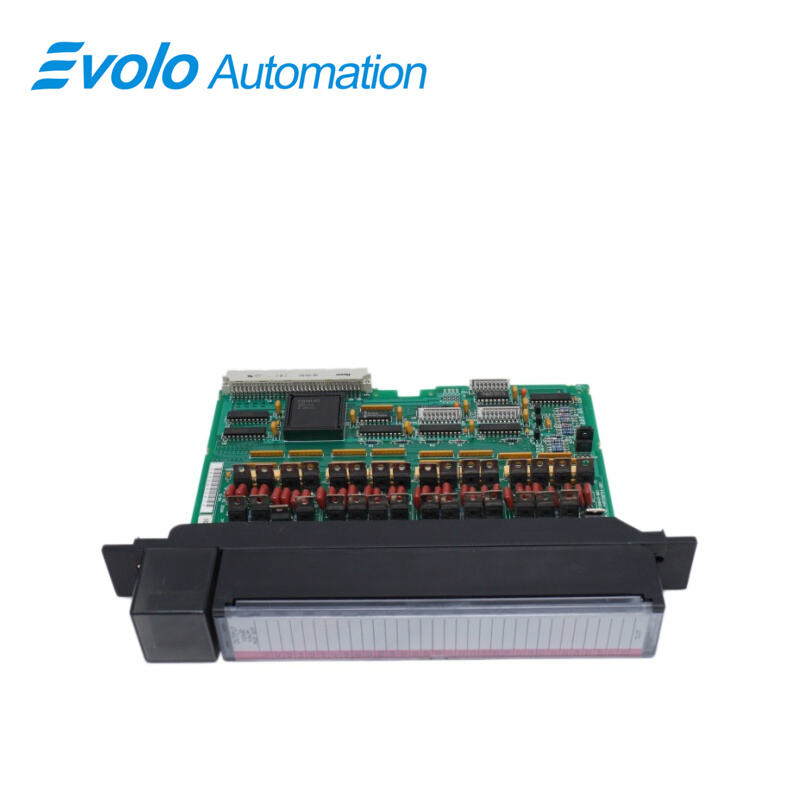

IC697MDL350 modulis yra diskretaus išėjimo modulis, kurį gamina įmonė GE Fanuc kaip dalis 90–70 serijos. Jis veikia 120 V kintamosios srovės įtampa, o kiekvieno iš 32 išėjimo taškų srovės talpa yra 0,5 A; šie taškai izoliuoti į 4 grupes po 8 taškus kiekvienoje. Šis modulis turi didelę įsijungimo srovės talpą – apie 20 kartų didesnę už nominaliąją srovę. Leidžiama kiekvieną 8 taškų grupę prijungti prie skirtingos kintamosios srovės tiekimo fazės. Kiekviena išėjimo grupė apsaugota 5 A lygio saugikliu, o įsijungimo srovė leidžia naudoti šiuos išėjimus įvairioms induktyvioms apkrovoms. IC697MDL350 išėjimo module įmontuoti LED indikatoriai, kurie rodo kiekvieno išėjimo taško įjungimo/išjungimo būseną PLC grandinės pusėje. Taip pat yra LED indikatorius, kuris rodo saugiklių būseną, esančių modulio viršutinėje dalyje.

Taikymo sritys

Didžiosios metalurginės gamyklos: nuolatinės srovės solenoidai, stabdžių valdymas ir indikacinės lemputės, naudojamos aukštos dulkių koncentracijos aplinkoje.

Naftos ir chemijos gamyklos: nuotolinėms siurblinėms valdyti naudojami nuolatinės srovės (DC) valdymo relės ir pagrindinėse technologinėse sekcijose – nuolatinės srovės (DC) solenoidiniai voztuvai.

Popieriaus ir spaustuvės gamyklos: naudojamos ilgojo nuotolio valdymo grandinėse, kuriose naudojama 125 V nuolatinės srovės (DC) įtampa, kad būtų kompensuotas linijos įtampos kritimas ir elektromagnetinės trukdžių įtaka.

Ypatumai

32 taškai – keturi izoliuoti po 8 taškus kiekvienoje grupėje

0,5 A apkrova kiekvienam taškui

Didelė pradinės srovės apkrova (20 kartų didesnė už nominaliąją srovę)

Funkcija

120 V kintamosios srovės, 0,5 A išvesties modulis turi 32 išvesties taškus, suskirstytus į keturias izoliuotas grupes po 8 taškus kiekvienoje. Tai leidžia kiekvienai 8 taškų grupei naudoti skirtingą kintamosios srovės tiekimo fazę. Kiekviena iš 8 išvesties taškų grupių yra atskirai apsaugota 5 A saugikliu. Modulis užtikrina didelį įjungimo srovės stiprį, todėl išvestys tinka įvairiems induktyviems ir kaitrinėms lemputėms skirtiems apkrovos įrenginiams. Modulis gali valdyti daugumą 2-ojo dydžio kontaktorių. LED indikatoriai rodo kiekvieno taško įjungimo-išjungimo būseną logikos (PLC) pusėje, o taip pat yra LED indikatorius, rodantis saugiklių būseną; visi šie indikatoriai yra išdėstyti modulio viršuje.

Išvesties charakteristikos

120 V kintamosios srovės, 0,5 A išvesties modulis suderinamas su įvairiais apkrovos įrenginiais, pvz., solenoidais ir variklių paleidikliais,

Rodykliai.

0,5 A kiekvienam taškui įvertinimas taikomas kiekvieno taško ilgalaikiam srovės pajėgumui. Dėl bendro šilumos išsisklaidymo modulyje kiekvienos 8 išėjimų grupės maksimalus srovės pajėgumas yra ribojamas aukštesnėse temperatūrose (žr. technines charakteristikas šio techninio aprašo paskutinėje puslapio). Kiekvienas šio modulio išėjimas gali trumpalaikiškai praleisti smūginę srovę, kurios reikšmė daug didesnė už jo ilgalaikį srovės įvertinimą. Tokių smūgių pakartojimo dažnis priklauso nuo įrenginio srovės įvertinimo ir veikimo ciklo (procentinė dalis laiko, kai įrenginys yra įjungtas). Tipiškoms kaitrinėms lemputėms, veikiančioms 50 % veikimo ciklu, taikomi šie pakartojimo dažniai.

Dažniausiai užduodami klausimai

K: Kas yra IC697MDL350?
A: IC697MDL350 yra 120 V kintamosios srovės, 0,5 A, 32-išėjimų išvesties modulis iš GE Fanuc serijos 90-70. Šis modulis pateikia 32 išėjimo taškus, suskirstytus į 4 izoliuotas grupes po 8 taškus kiekvienoje.

K: Kokias funkcijas jis turi?
A: 32 taškai – 4 izoliuotos 8 taškų grupės, kiekvieno taško srovės talpa 0,5 A, didelė įjungimo srovės talpa (20 kartų nominali srovė)

K: Ką leidžia daryti 32 išvesties taškai?
A: Tai leidžia kiekvieną 8 taškų grupę naudoti skirtingose kintamosios srovės tiekimo fazėse.

K: Kiekvienas išvesties taškas apsaugotas kuo?
A: Kiekviena 8 išvesties grupė atskirai apsaugota 5 A saugikliu.

K: Kadangi IC697MDL350 užtikrina didelę įjungimo srovę, ką tai reiškia?
A: Tai reiškia, kad išvestys tinka įvairiems induktyviems ir kaitrinėms lemputėms skirtiems įrenginiams.

K: Kokio dydžio kontaktorius gali įjungti IC697MDL350?
A: Šis modulis gali įjungti daugumą 2 dydžio kontaktorių.
