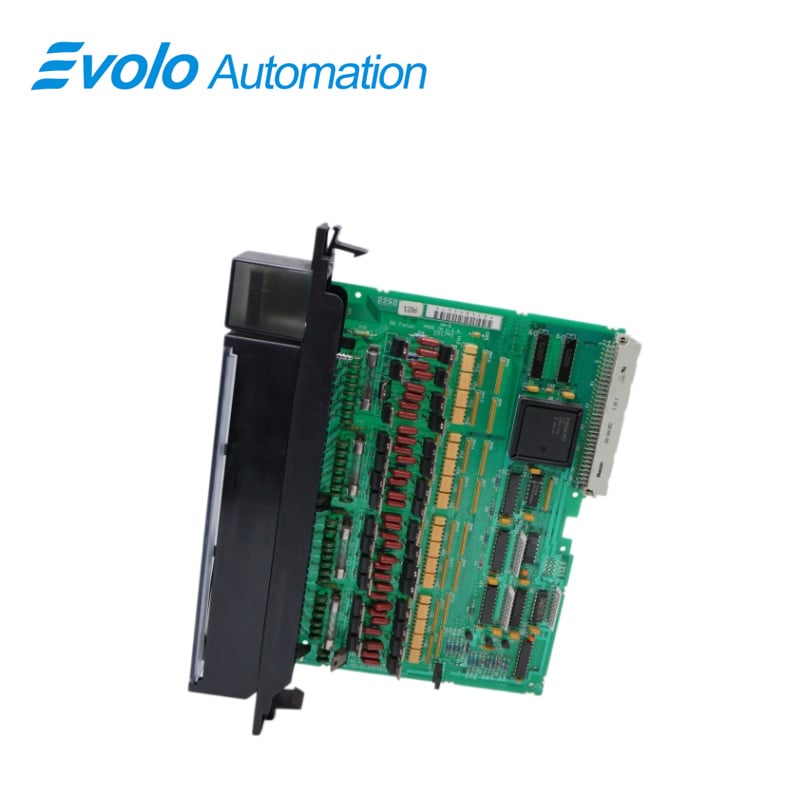

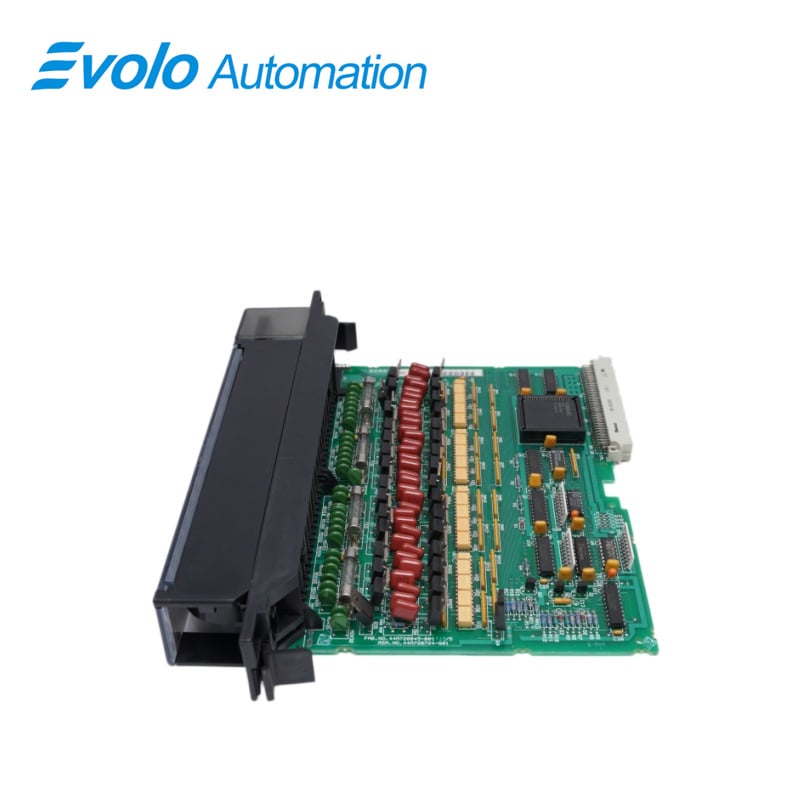

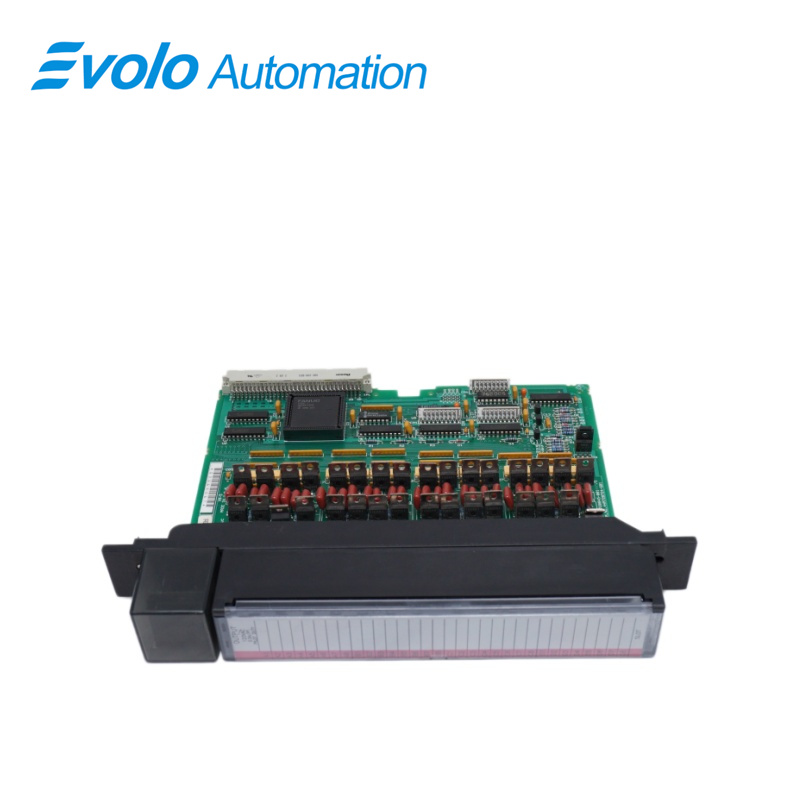

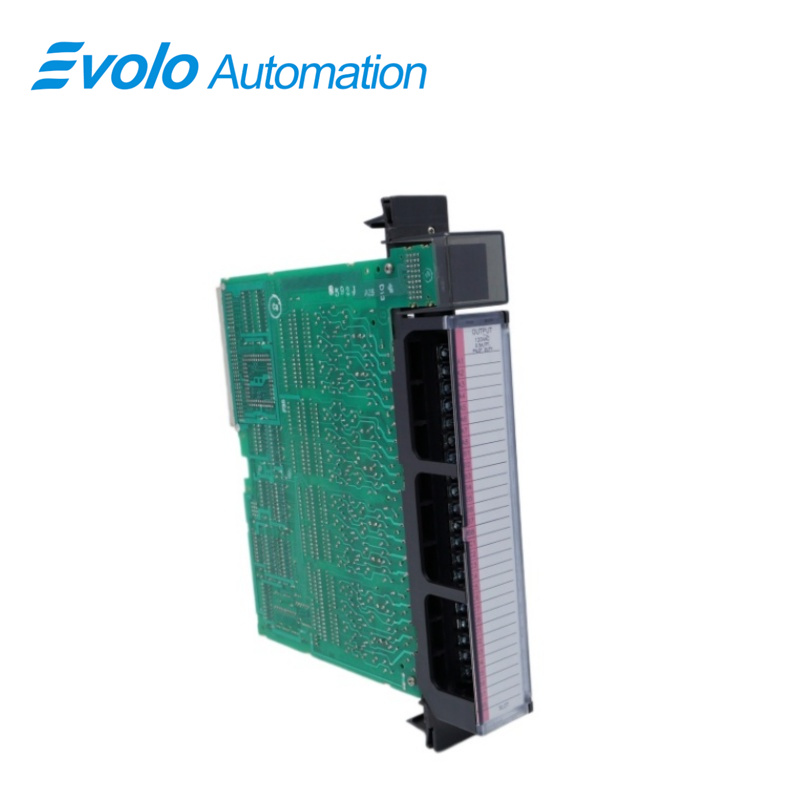

IC697MDL350 ডিসক্রিট আউটপুট মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	মার্কিন যুক্তরাষ্ট্র
ব্র্যান্ড নাম:	জিই
মডেল নম্বর:	IC697MDL350
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

IC697MDL350 মডিউলটি GE Fanuc কর্তৃক নির্মিত একটি বিচ্ছিন্ন আউটপুট মডিউল, যা Series 90-70-এর অংশ। এটি 120 ভোল্ট AC ভোল্টেজে পরিচালিত হয়, এবং প্রতিটি 32টি আউটপুট পয়েন্টের জন্য 0.5 অ্যাম্পিয়ার কারেন্ট ধারণ ক্ষমতা রয়েছে, যেগুলো 4টি গ্রুপে বিভক্ত—প্রতিটি গ্রুপে 8টি পয়েন্ট রয়েছে। এই মডিউলটির উচ্চ ইনরাশ ক্যাপাসিটি রয়েছে, যা প্রায় রেটেড কারেন্টের 20 গুণ। এটি প্রতিটি 8-পয়েন্ট গ্রুপকে আলাদা AC সাপ্লাই ফেজে ব্যবহার করার অনুমতি দেয়। প্রতিটি আউটপুট গ্রুপ 5 অ্যাম্পিয়ার রেটেড ফিউজ দ্বারা সুরক্ষিত এবং এটি একটি ইনরাশ কারেন্ট প্রদর্শন করে যা আউটপুটগুলিকে বিভিন্ন প্রকার ইন্ডাক্টিভ লোডের জন্য উপযুক্ত করে তোলে। IC697MDL350 আউটপুট মডিউলটিতে LED ইন্ডিকেটর রয়েছে যা সার্কিটের PLC পাশে প্রতিটি আউটপুট পয়েন্টের চালু/বন্ধ অবস্থা নির্দেশ করে। এছাড়াও এতে একটি LED রয়েছে যা মডিউলের উপরিভাগে অবস্থিত ফিউজগুলোর অবস্থা প্রদর্শন করে।

প্রয়োগ

বৃহৎ ধাতুবিদ্যা কারখানা: উচ্চ ধূলিপূর্ণ পরিবেশে ব্যবহৃত DC সলিনয়েড, ব্রেক নিয়ন্ত্রণ এবং নির্দেশক আলো।

তেল ও রাসায়নিক উদ্যোগ: দূরবর্তী পাম্পিং স্টেশন চালানো এবং প্রক্রিয়ার গুরুত্বপূর্ণ অংশে DC সলিনয়েড ভাল্ভ নিয়ন্ত্রণের জন্য DC নিয়ন্ত্রণ রিলে।

কাগজ ও মুদ্রণ উদ্যোগ: দীর্ঘ দূরত্বের নিয়ন্ত্রণ বর্তনীতে ব্যবহৃত, ১২৫ ভোল্ট DC ব্যবহার করে লাইন ভোল্টেজ ড্রপ এবং তড়িৎচৌম্বকীয় ব্যাঘাত কাটিয়ে উঠতে।

বৈশিষ্ট্যসমূহ

৩২ পয়েন্ট – প্রতিটি ৮ পয়েন্টের চারটি পৃথক গ্রুপ

প্রতিটি পয়েন্টে ০.৫ অ্যাম্পিয়ার ক্ষমতা

উচ্চ ইনরাশ ক্ষমতা (অনুমোদিত কারেন্টের ২০ গুণ)

কাজ

১২০ ভোল্ট এসি ০.৫ অ্যাম্পিয়ার আউটপুট মডিউলটি প্রতিটি ৮ পয়েন্টের চারটি বিচ্ছিন্ন গ্রুপে ৩২টি আউটপুট পয়েন্ট প্রদান করে। এটি প্রতিটি ৮-পয়েন্ট গ্রুপকে এসি সরবরাহের ভিন্ন ভিন্ন ফেজে ব্যবহার করার অনুমতি দেয়। প্রতিটি ৮টি আউটপুটের গ্রুপকে পৃথকভাবে ৫ অ্যাম্পিয়ার ফিউজ দ্বারা সুরক্ষিত করা হয়েছে। মডিউলটি উচ্চ মাত্রার ইনরাশ কারেন্ট প্রদান করে, যা আউটপুটগুলিকে বিভিন্ন ধরনের ইন্ডাক্টিভ ও ইনক্যান্ডেসেন্ট লোডের জন্য উপযুক্ত করে তোলে। মডিউলটি অধিকাংশ সাইজ-২ কন্টাক্টরকে সক্রিয় করতে পারে। সার্কিটের লজিক (PLC) পাশে প্রতিটি পয়েন্টের ON-OFF অবস্থা নির্দেশ করার জন্য LED ইন্ডিকেটর এবং ফিউজগুলির অবস্থা নির্দেশ করার জন্য একটি অতিরিক্ত LED মডিউলটির শীর্ষে একত্রিতভাবে স্থাপিত হয়েছে।

আউটপুট বৈশিষ্ট্য

১২০ ভোল্ট এসি ০.৫ অ্যাম্পিয়ার আউটপুট মডিউলটি সোলেনয়েড ও মোটর স্টার্টার সহ বিভিন্ন ধরনের লোড ডিভাইসের সাথে সামঞ্জস্যপূর্ণ।

সূচক।

প্রতিটি পয়েন্টের জন্য ০.৫ অ্যাম্পিয়ার প্রতি পয়েন্ট রেটিং হল প্রতিটি পয়েন্টের দীর্ঘমেয়াদী বর্তমান ধারণ ক্ষমতা। মডিউলের ভিতরে সামগ্রিক তাপ বিলুপ্তির কারণে, উচ্চ তাপমাত্রায় প্রতি ৮টি আউটপুটের একটি গ্রুপের সর্বোচ্চ বর্তমান ধারণ ক্ষমতা সীমিত থাকে (এই ডেটা শীটের শেষ পৃষ্ঠায় উল্লিখিত বিশেষুক্তিগুলি দেখুন)। এই মডিউলের প্রতিটি আউটপুট তার দীর্ঘমেয়াদী বর্তমান রেটিংয়ের চেয়ে অনেক বেশি সার্জ কারেন্ট স্থায়ীভাবে পরিবহন করার ক্ষমতা রাখে। এমন সার্জগুলি পুনরাবৃত্তি করার হার ডিভাইসটির বর্তমান রেটিং এবং ডিউটি সাইকেল (ডিভাইসটি চালু থাকার সময়ের শতকরা হার) উপর নির্ভর করে। ৫০% ডিউটি সাইকেলে কাজ করছে সাধারণ ইনক্যান্ডেসেন্ট ডিভাইসগুলির জন্য নিম্নলিখিত পুনরাবৃত্তি হার প্রযোজ্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: IC697MDL350 কী?
উত্তর: IC697MDL350 হল GE Fanuc সিরিজ ৯০-৭০ এর একটি ১২০ ভোল্ট AC, ০.৫ অ্যাম্পিয়ার, ৩২-পয়েন্ট আউটপুট মডিউল। এই মডিউলটি ৪টি পৃথক গ্রুপে প্রতিটিতে ৮টি করে মোট ৩২টি আউটপুট পয়েন্ট প্রদান করে।

প্রশ্ন: এটি কোন কোন বৈশিষ্ট্য অন্তর্ভুক্ত করে?
A: ৩২টি পয়েন্ট—প্রতিটি ৮টি পয়েন্টের ৪টি পৃথক গ্রুপ, প্রতিটি পয়েন্টের জন্য ০.৫ অ্যাম্পিয়ার ক্ষমতা, উচ্চ ইনরাশ ক্ষমতা (অনুমোদিত কারেন্টের ২০ গুণ)

Q: ৩২টি আউটপুট পয়েন্ট কী ঘটানোর অনুমতি দেয়?
A: এটি প্রতিটি ৮টি পয়েন্টের গ্রুপকে এসি সাপ্লাইয়ের বিভিন্ন ফেজে ব্যবহার করার অনুমতি দেয়।

Q: প্রতিটি আউটপুট পয়েন্ট কীসের সাথে ফিউজড?
A: ৮টি আউটপুটের প্রতিটি গ্রুপকে আলাদাভাবে ৫ অ্যাম্পিয়ার ফিউজ দিয়ে ফিউজড করা হয়েছে।

Q: যেহেতু IC697MDL350 উচ্চ মাত্রার ইনরাশ কারেন্ট প্রদান করে, তার অর্থ কী?
A: এর অর্থ হলো যে, এটি আউটপুটগুলিকে বিভিন্ন ধরনের ইন্ডাক্টিভ এবং ইনক্যান্ডেসেন্ট লোডের জন্য উপযুক্ত করে তোলে।

Q: IC697MDL350 কোন আকারের কন্টাক্টরগুলি অ্যাক্টিভেট করবে?
A: এই মডিউলটি সাধারণত সাইজ-২ কন্টাক্টরগুলি অ্যাক্টিভেট করবে।
