Siemens SIMATIC PCS 7 Redundant AO8 Marshalled Termination Assembly 6ES7650-1AB51-2XX0
Өндүрүүчү: Siemens
Абалы: Жаңы
Жеткилүүлүк мөөнөтү: Стокто бар
Коистеген жери: Германия
Гарантия: 12 ай
Электрондук почта: [email protected]
whatsapp: +86-18150117685
- Жалпы маалымат
- Өнүмдүн жалпы сүрөттөлүшү
- Жалпы функциялар
- Расмий техникалык сапаттар
- Жи frequently берилген суроолор
- Уюштуруу жана буйрутма белгилери
- Көп сатылаткан моделдер
- Сунушталган өнүмдөр
Жалпы маалымат
Siemens • SIMATIC PCS 7 / ET 200M

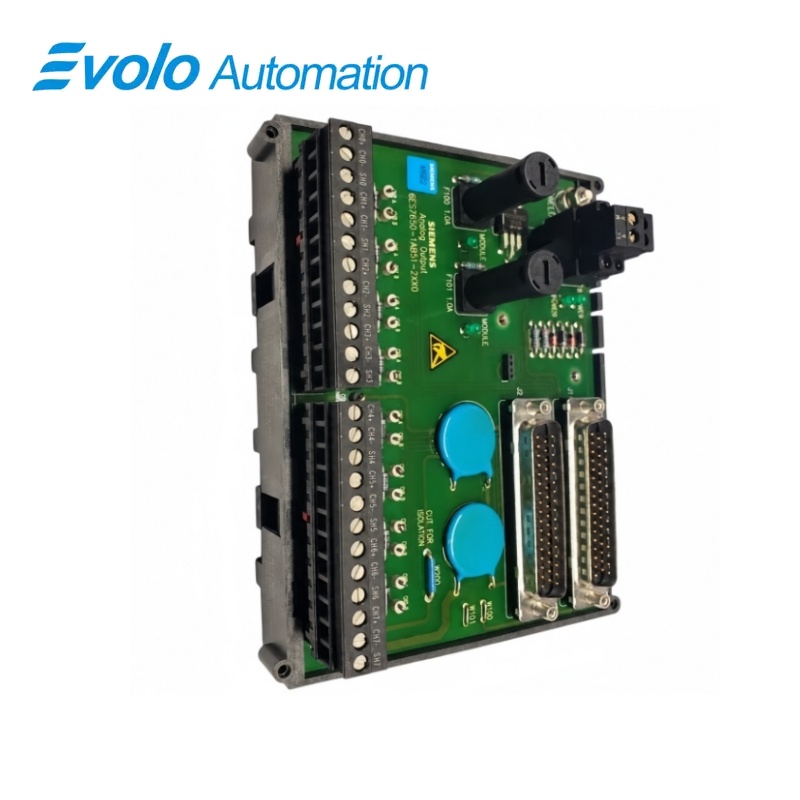

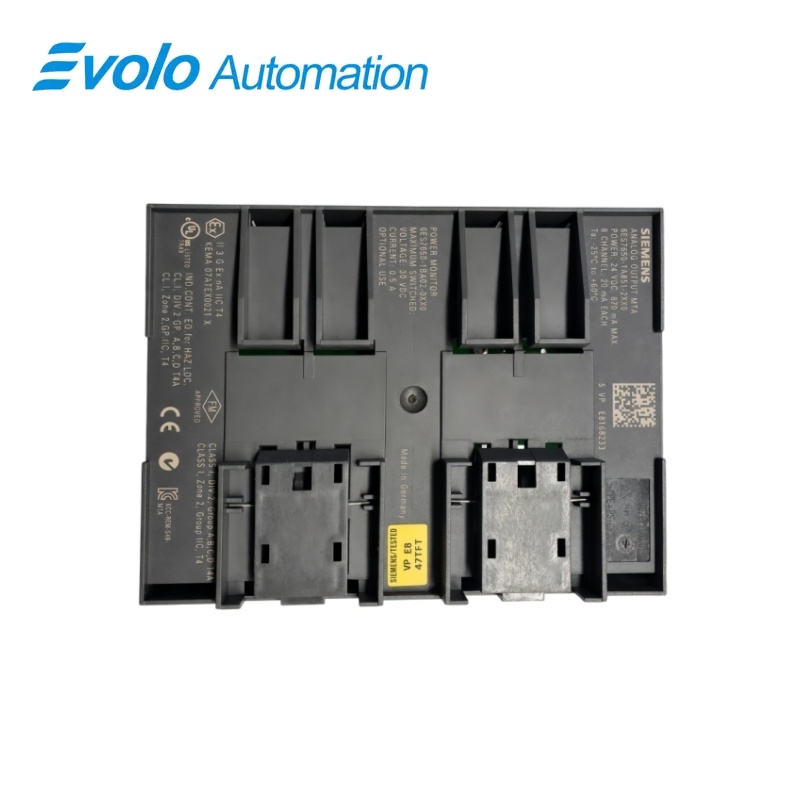

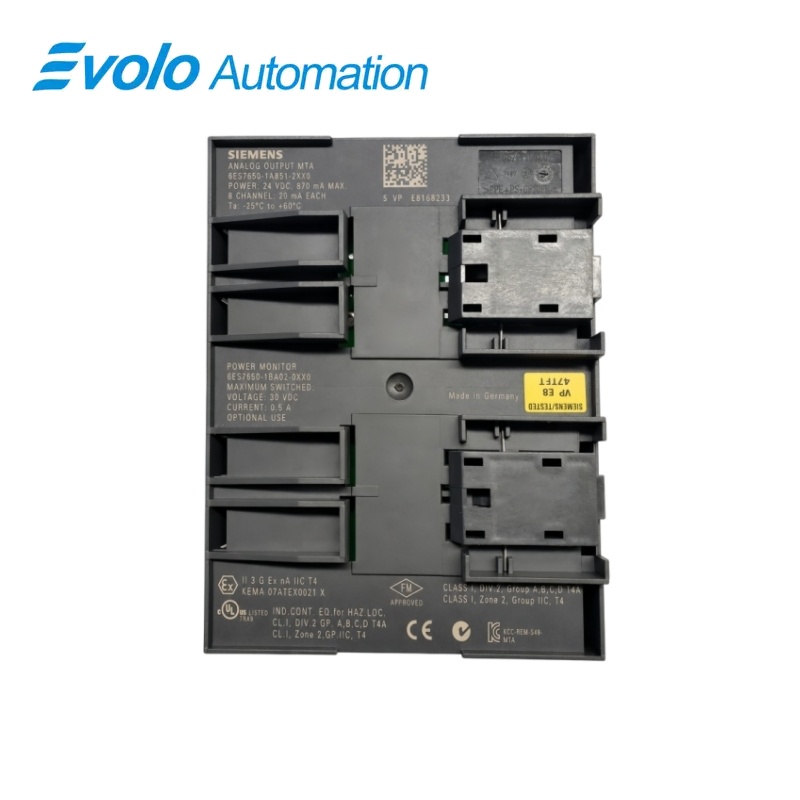

6ES7650-1AB51-2XX0 SIMATIC PCS 7 Кайра иштеген AO8 Marshalled Termination Assembly
Кайра иштеген AO8 MTA ET 200M аналогтук чыгыш модулунун кайра иштеген 4–20 мА чыгыш каналдарын башкарат, фуздуу кайра иштеген электр менен камсыз кылынат, LED индикациясы, экранирование жана ар бир канал үчүн HART кирүүсү бар.
Кыскача
| Бренд | Siemens |
|---|---|
| Модел | 6ES7650-1AB51-2XX0 |
| Продукт тиби | Сегиз каналдуу аналогтук чыгыш марширууланган терминалдык топтом |
| Негизги функция | ET 200M аналогтук чыгыш модулунун кайра иштеген 4–20 мА чыгыш сымдарын аяктатат жана шарттоот |
| Колдонуу же үйлэшмөлүү сериялар | 6ES7332-5HF00-0AB0 аналогтук чыгыш модулдарын колдонгон SIMATIC PCS 7 ET 200M станциялары |
Так идентификация
6ES7650-1AB51-2XX0 номерун толук SIMATIC PCS 7 Редунданттуу AO8 Маршалданган Терминалдык Бирдиктин аталышын белгилегиле.
Интерфейс Жайгашуусу
Алмаштыруу үчүн сымдарды туташтырбага чейин орнотулган электр чыгаруу, порттор, өрөөндөгү туташтыруулар жана талап кылынган кошумча бөлүктөрдү тастыктаңыз.
Конфигурацияны текшерүү
Орнотулган системада колдонулган иштелип чыгарылган инженердик долбоор, тармак параметрлери жана колдонмо маалыматтарын сактап калыңыз.
Өнүмдүн жалпы сүрөттөлүшү
Кайра иштеген AO8 MTA ET 200M аналогтук чыгыш модулунун кайра иштеген 4–20 мА чыгыш каналдарын башкарат, фуздуу кайра иштеген электр менен камсыз кылынат, LED индикациясы, экранирование жана ар бир канал үчүн HART кирүүсү бар.
Эки I/O коннектору редунданттуу ET 200M аналогтук чыгыш орнотмосун колдойт. Киргизилген күч жана өрөөн терминалдары, каналдык сыноо чекиттери жана экранирлөө байланыштары техникалык кызмат көрсөтүүнү жөнөкөйлөт. Сегиз каналдын ар бири HART кол терминалы үчүн байланышты камсыз кылат.
Жалпы функциялар
Кайталанган модулдун бириктирилиши
Эки I/O коннектору редунданттуу ET 200M аналогтук чыгыш орнотмосун колдойт.
Өрөөнгө сым тартуу кызмат көрсөтүүсү
Киргизилген күч жана өрөөн терминалдары, каналдык сыноо чекиттери жана экранирлөө байланыштары техникалык кызмат көрсөтүүнү жөнөкөйлөт.
Канал деңгээлиндеги HART киргизүү
Сегиз каналдын ар бири HART кол терминалы үчүн байланышты камсыз кылат.
Расмий техникалык сапаттар
| Чыгыш сигналынын диапазону | 4–20 мА |
|---|---|
| Чыгару буюрууну | 12 бит |
| Совместимый ET 200M модул | 6ES7332-5HF00-0AB0, аппараттык ревизия 3 же жогору |
| Максималдуу чыгыш жүктөмү | 600 Омдон аз |
| Жабдуу Voltage | 24 В ток ток |
| Жарык сыймысы | 0,87 А |
| Айлана-чөйрөнүн температурасы | -25–+60 °C |
| Температура коду | T4 |
| Киретүү/Чыгыш модулунун туташтыруулары | Дубльдөн иштөө үчүн эки туташтыргыч |
| HART-ка кирүү | Ар бир канал боюнча |
| Кубаттык коргоо | Ар бир модулдун жеке сактагычы |
| Саханын терминалдык стили | Кошумча орнотулган |
| Таза салмак | 0,379 кг |
| Пакетке алынган бөлүгөнөрдүн заманы | 21,7 x 13,8 x 8,6 см |
Жи frequently берилген суроолор
Кайсы ET 200M чыгыш модулу 6ES7650-1AB51-2XX0 менен жупталган?
Сегиз каналдуу аналогдук чыгыш модулун 3 же жогору аппараттык ревизияда колдонуңуз.
6ES7650-1AB51-2XX0 кандай өрөөн сигналын токтотот?
Ар бир канал 4–20 мА аналогдук чыгыш сигналын ташыйт.
Мен 6ES7650-1AB51-2XX0 аркылуу HART кол терминалын кошо аламбы?
Ооба; ар бир чыгыш канали үчүн айрым HART киреши камсыз кылынган.
6ES7650-1AB51-2XX0 да кайталанма иштөө кандай сымдалат?
Разрешен PCS 7 жайгашуусу үчүн көрсөтүлгөн эки I/O модулунун штекери жана кайталанма фузияланган электр түзүлүшүн колдонуңуз.
6ES7650-1AB51-2XX0 менен кандай жүктөм чектөөсүн сактоо керек?
Бириктирилген аналогдук чыгыш жүктөмүн 600 Омдон төмөн держите.
6ES7650-1AB51-2XX0 талшын алдында кандай маалыматтарды жазып алуу керек?
Ар бир каналды, экранированы, электр менен камсыз кылуу тармагын, жампердын ордуна, предохранительди жана киргизүү/чыгарылыш коннекторунун тагылышын документтештирүү.
6ES7650-1AB51-2XX0 орнотулгандан кийин эмне текшерилүү керек?
Эки электр индикаторун, предохранительдерди, каналдын токтарын, HART кирүүсүн, экранированы жана резервдүү көчүрүү иштешин текшерүү.
Уюштуруу жана буйрутма белгилери
Уйгурулгучулук текшерүү тизмеси
- Документталган ET 200M аналогтук чыгарылыш модулун жана ревизиясын колдонуңуз.
- Ар бир 4–20 мА циклын жолугуучу жүктөмдүн астында кармап, экранированын жерге туташтырылышын сактап калыңыз.
- Процесси кызматка кайра берүүдөн мурда эки резервдүү электр кошуу жана модулдун жолдорун текшерүү.
