IS230SNRTH2A IS200SRTDH2ACB RTD терминалдык плата

Жалпы сүрөттөмө

Происхождение:	АҚШ
Бренддин аталышы:	Ге
Модель номери:	IS230SNRTH2A IS200SRTDH2ACB
Таңгактоо чоо-жайы:	Оригинал жаңы, зааваттан бекитилген
Жеткирүү убактысы:	5-7 күн
Төлөм шарттары:	T/T
Көрсөтүү мүмкүнчүлүгү:	Бар көлбөсөнде

Мүнөздөмөлөрү

Сүрөттөмө

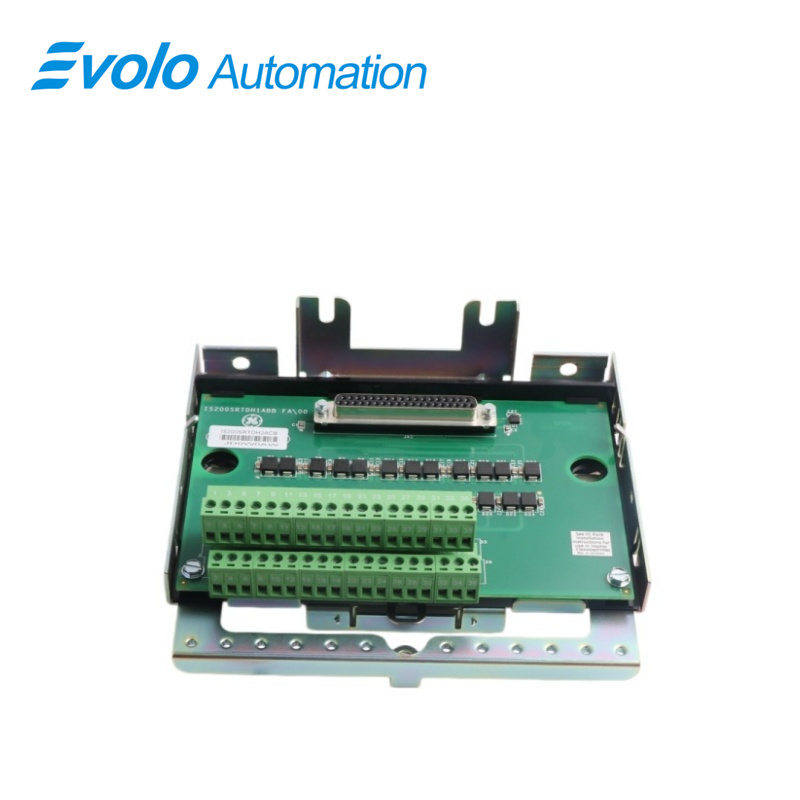

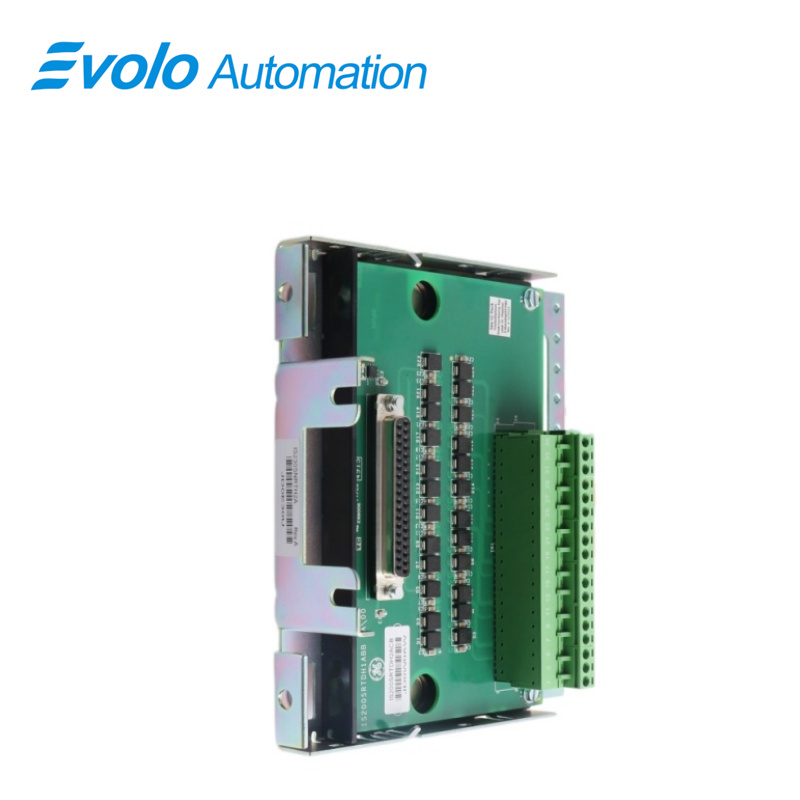

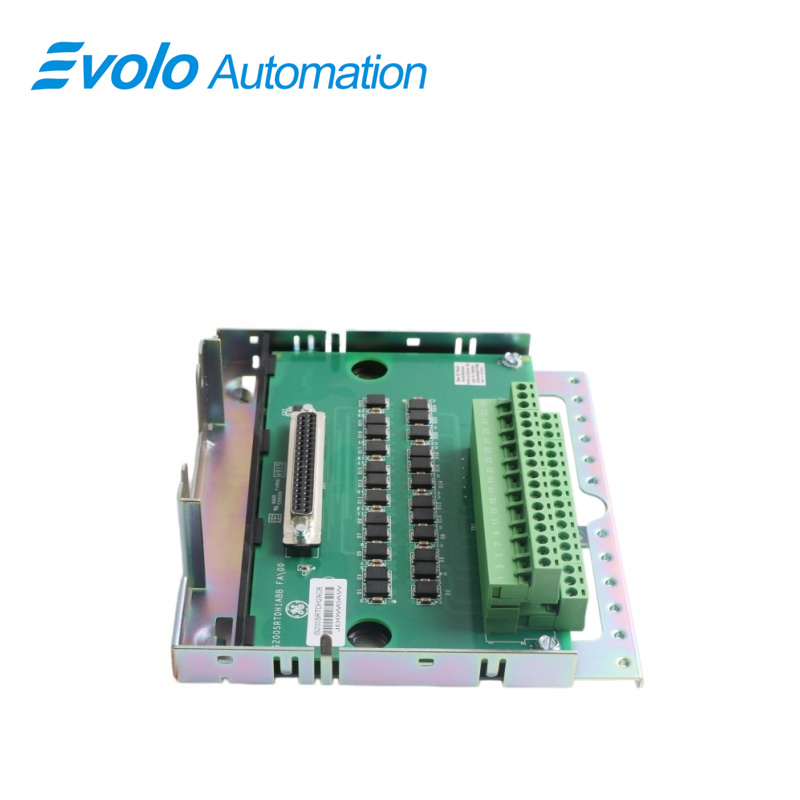

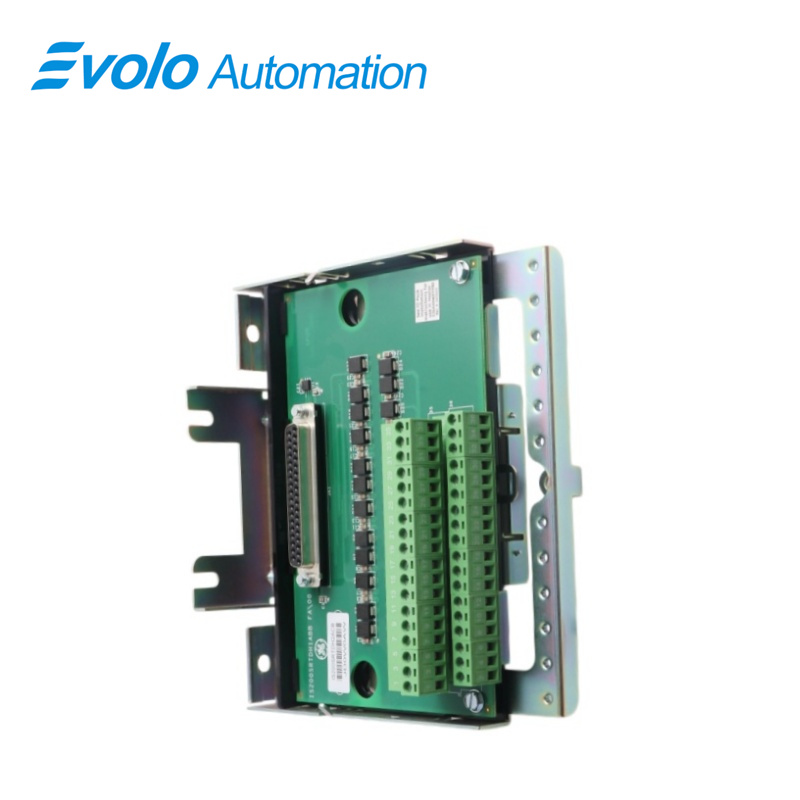

IS230SNRTH2A IS200SRTDH2ACB — General Electric тарабынан өндүрүлгөн жана долбоорлоштурулган компакттуу RTD терминалдык плата. Ал Mark Vle Сериясынын башкаруу системасынын бир бөлүгү. Платанын компакттуу RTD терминалдык платасы катарындагы атайын конструкциясы DIN-рейкасына же тегиз үстүнгө орнотууга ыңгайлуу кылып тактап долбоорлоштурулган. Платада сегиз RTD киргизүүсү бар, алар температураны электр каршылыгы боюнча өлчөөгө колдонулган негизги сенсорлор болуп саналат. SRTD плата PRTD (Пропорционалдуу RTD) же VRTD (Кернеши RTD) I/O процессору менен туташат жана системанын маанилүү бөлүгүн түзөт. Ал процессорго платага туруктуу орнотулган жогорку тыгыздыктагы Euro-block типтеги терминалдык блоктор аркылуу туташат.

Колдонмолор

Турбина электр станциялары (негизги колдонулушу: генератордун статору, подшипниктери жана турбиналардын температурасын контролдоо)
Атом электр станциялары (жогорку надёждуулуктагы термалдык контролдоо жана башкаруу системалары үчүн)
Химиялык заводдор (реакторлордо, жылуулук алмаштыргычтарда жана дистилляция колонналарында технологиялык процесстердин температурасын көзөмөлдөө)
Май заводдору (атмосфералык жана вакуумдук дистилляция бирдиктери жана гидрокрекинг бирдиктери үчүн так температура өлчөмү)
Суюктургузулган табигый газ (СТГ) заводдору (криогендик шарттарда көп нукталуу температура көзөмөлү)
Болот заводдору (кокс пешисинин суу менен оорутуу системаларынын жана электростанциялардын температурасын көзөмөлдөө)

Особолуктар

А. Mark Vle системалары менен совместимдүүлүк: Mark Vle системаларында PRTD киргизүү-чыгаруу тобу SRTD платасы менен тез-тез иштейт. Киргизүү-чыгаруу тобу DC-37 чыбыктуу коннектор аркылуу аралашат жана Ethernet аркылуу контроллер менен байланыш түзөт. Бирок, бир гана жөнөкөй (simplex) системалар гана колдонулушу мүмкүн, бул багытталган (бир жактык) байланыш же маалымат агымын камсыз кылат

Б. Борттук идентификациялык чип: Идентификациялык чип тактада интегралданган жана тактаны I/O процессоруна тануу үчүн кызмат кылат. Бул идентификация системанын диагностикасын жеңилдетет, процессорго SRTD тактасын тез танууга жана эффективдүү башкарууга мүмкүндүк берет

В. Такта температураны сезүү жана башкаруу системаларында маанилүү компонент болуп саналат, бир нече RTD киргизүүлөрүн камтыйт жана белгилүү I/O процессорлору менен жакшы совместимдүүлүккө ээ, бул өнөрөсөлдүк ортода температураны так өлчөөгө жана башкарууга жардам берет

Г. PRTD I/O пакети SRTD тактасына кошулганда, контроллер менен Ethernet аркылуу байланышта болот жана RTD киргизүүлөрүнөн температурага байланыштуу маанилүү маалыматтарды өткөрөт. Бул ынтымакташтык системада температураны көзөмөлдөөгө жана башкарууга жардам берет. Симплекс системанын колдоосу байланыш акысынын багытын бир жактуу кылып сактайт, бул системанын надеждүүлүгүн жана жөнөкөйлүгүн камсыз кылат

Орнотуу

А. Шасси үчүн жерге туташтыруу: E1 жана E2 — шасси үчүн жерге туташтыруу винти (SCOM) үчүн орнотуу тескеги, бул электр коопсуздугун жана жерге туташтырууну камсыз кылат.

Б. Кирүү/Чыгыш кабелинин коргогучу терминалы: Кирүү/Чыгыш кабелинин коргогучу бөлүгү GE же клиент тарабынан берилген сырткы кронштейн аркылуу туруктуу орнотулуп, коргогучтун бүтүндүгүн камсыз кылат.

В. Орнотуу варианттары: SRTD жана изолятор кабинетте DIN рейкасына же металл табакча түзүлүшүнө болт менен бекитиле алат, бул орнотуу үчүн ички эркиндикти камсыз кылат.

Г. Компоненттерди орнотуу: SRTD жана изолятор операция убагында туруктуулукту камсыз кылганда карьер же түзүлүшкө туруктуу бекитилет.

Д. Колдонулбаган терминалдар: Стандарттык орнотууда Евро стилдеги терминалдык блоктун 25–34-терминалдары туташтырылбай калат.

Е. Сымдарды орнотуу: Себеби температураны так өлчөө үчүн сегиз RTD 36 терминалдуу Евро стилдеги блокко 18 AWG коргогучтуу бүктүрүлгөн үчтүк сымдар аркылуу туташтырылат.

Өмүркө

А. Аралык жана кабельдин каршылыгынын чектерине турганда: Турбина башкаруу шкафынан 300 метр чейинки аралыкта орнашкан сегиз RTD-ни колдойт, эки жактуу кабельдин максималдуу каршылыгы 15 Ом

Б. RTD-лар үчүн ток менен камсыз кылуу: Ар бир RTD-га мультиплексирленген 10 мА туруктуу ток менен камсыз кылуу берет, жерге туташтырылган же жерге туташтырылбаган түрдө иштетүүгө мүмкүндүк берет

В. Сызыктандыруу жана RTD түрүн тандоо: PRTD процессору 15 түрдөгү RTD-ларды сызыктандырат, температураны так өлчөө жана калибрлеө үчүн шарттарды камсыз кылат

Г. Чыңгыс тоскоолдуктарды басуу жана сигналдын сапаты: Ички чыңгыс тоскоолдуктарды басуу температураны өлчөгөндө сигналдын туруктуулугун сактайт жана тоскоолдуктарды минималдуу деңгээлде держит

Д. RTD киргизүүлөрү жана сигналдын иштетилүүсү: RTD сигналдары системанын схемасында көрсөтүлгөндөй терминалдык плата аркылуу кабыл алынат жана иштетилет

Е. PRTD пакети аркылуу сигналдын үлгүлөнүүсү жана иштетилүүсү: А/Д түрмөнүн ар бир RTD сигнали жана ток менен камсыз кылуу нормалдуу режимде секундасына төрт жолу, тез режимде секундасына 25 жолу үлгүлөнөт

ККБ

С: IS230SNRTH2A IS200SRTDH2ACB деген эмне?
А: Бул General Electric тарабынан чыгарылган жана долбоорлонгон компакттуу RTD терминалдык плата.

С: IS230SNRTH2A IS200SRTDH2ACB SRTD платасы канча RTD киргизүүсүн колдойт?
А: Плата бардыгы болуп сегиз RTD киргизүүсүн колдойт, бул температура өлчөөлөрүн так аныктоо үчүн бир нече температура датчиктерин кошуга мүмкүндүк берет.

С: IS230SNRTH2A IS200SRTDH2ACB платасында кандай терминалдык блоктор колдонулган?
А: Платага жогорку тыгыздыктагы Euro-блок тибиндеги терминалдык блоктор орнотулган, алар RTD’лер менен туташуу үчүн сымдарды жана интерфейстик байланыштарды надёждуу жана эффективдүү түрдө бириктирет.

С: IS230SNRTH2A IS200SRTDH2ACB платасындагы борттук ID чипинин функциясы кандай?
А: Борттук ID чипи платаны I/O процессоруна танытат, бул системанын диагностикасын жеңилдетет жана талдоо жана техникалык кызмат көрсөтүү иштерин тездетет.

С: PRTD I/O пакети IS230SNRTH2A IS200SRTDH2ACB платасынын Mark Vle системаларында SRTD менен кандай интеграцияланат?
А: Mark Vle системаларында PRTD кире-чыгыш пакети SRTD платасы менен иштейт, анткени ал DC-37 түймөктүн штекерине киргизилет жана Ethernet аркылуу контроллер менен байланышат.
