IS230SNRTH2A IS200SRTDH2ACB ترمینال‌بورد RTD

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS230SNRTH2A IS200SRTDH2ACB
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

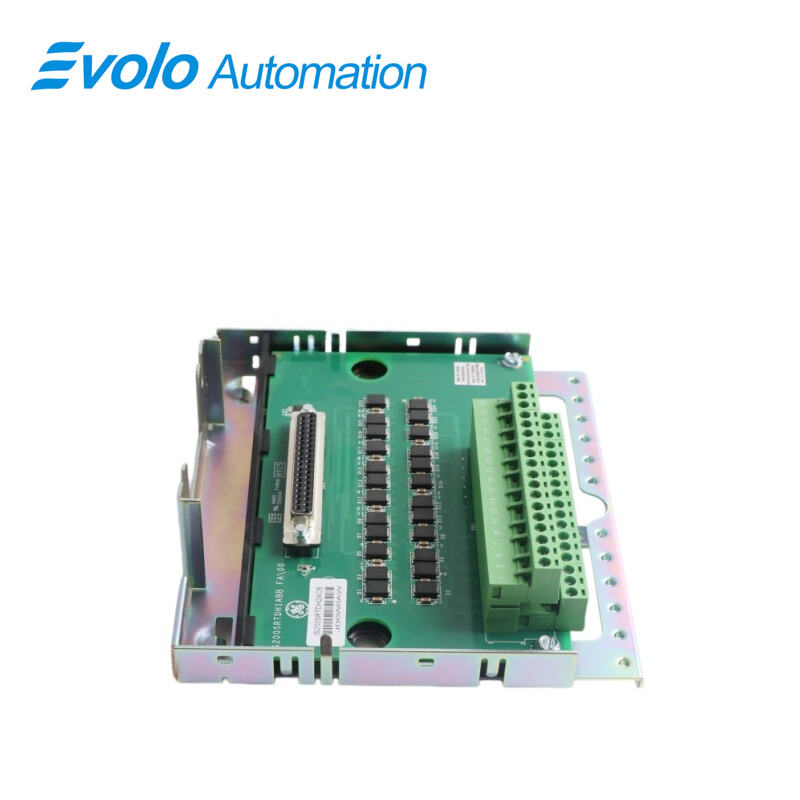

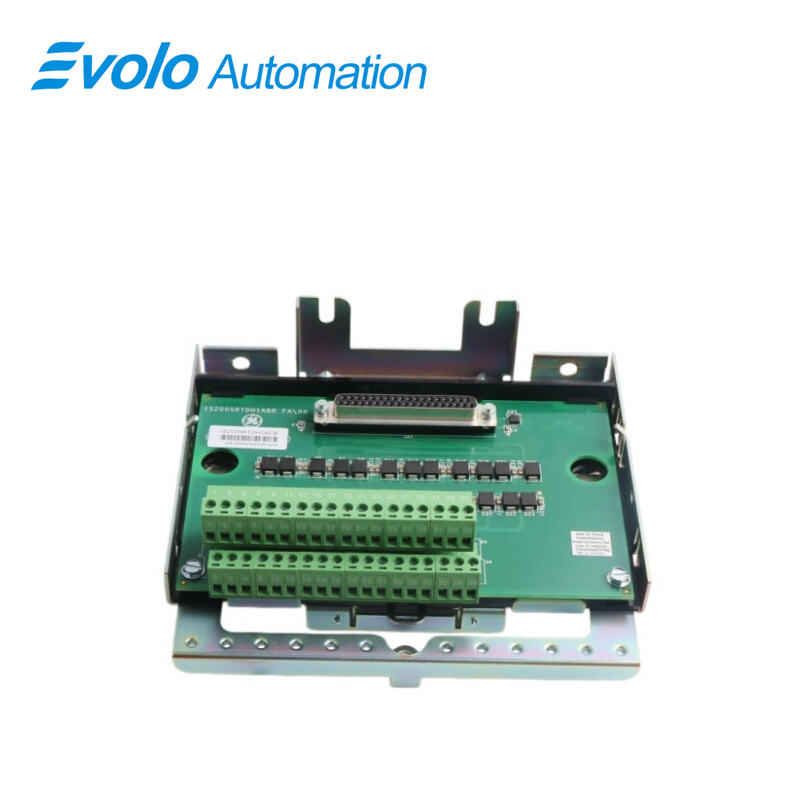

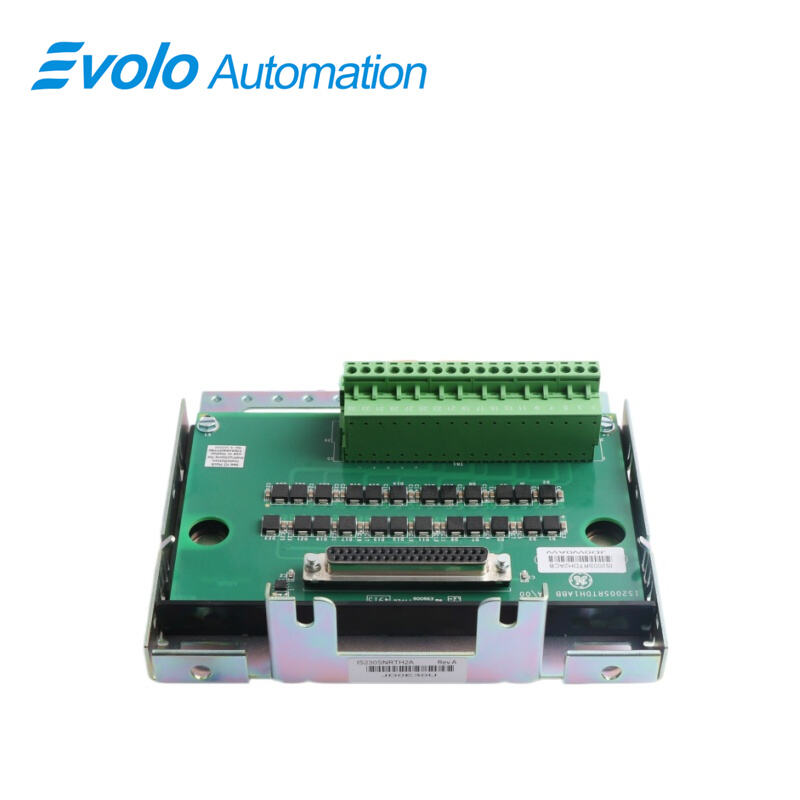

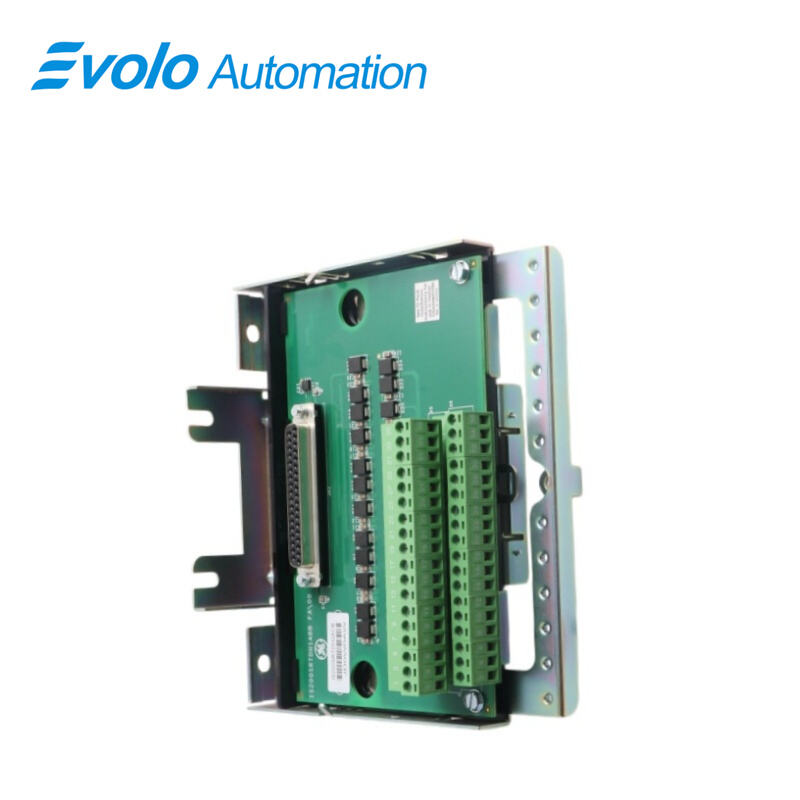

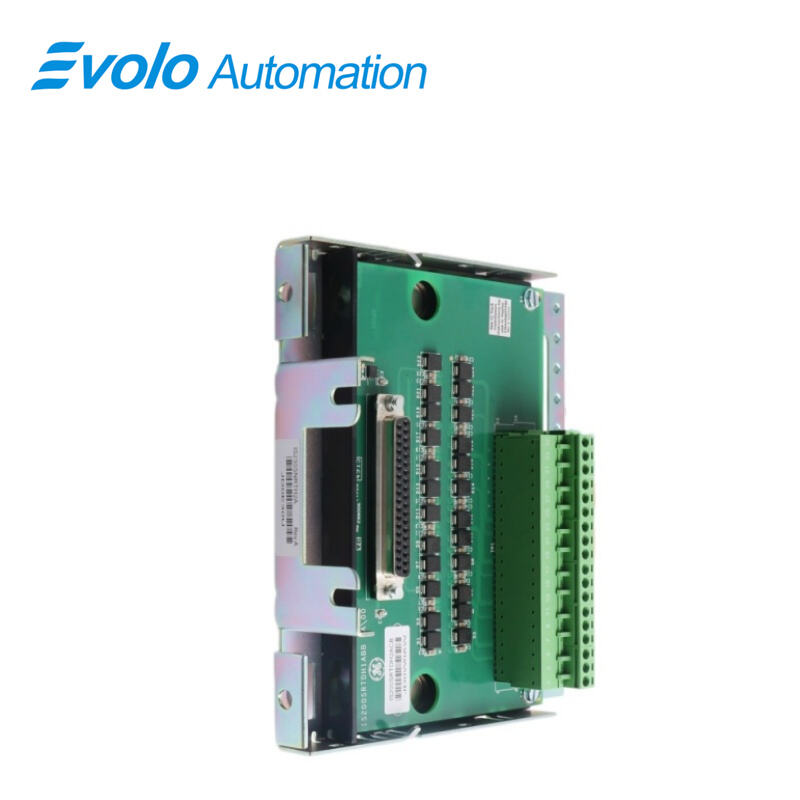

IS230SNRTH2A و IS200SRTDH2ACB تابلوی اتصال RTD فشرده‌ای هستند که توسط شرکت جنرال الکتریک ساخته و طراحی شده‌اند. این تابلو بخشی از سیستم کنترل سری Mark Vle است. این تابلو به‌عنوان یک تابلوی اتصال RTD فشرده و تخصصی، با دقت بالا برای نصب روی ریل DIN یا سطح صاف طراحی شده است. این تابلو دارای هشت ورودی RTD است که امکان اتصال چندین سنسور RTD را فراهم می‌کند؛ این سنسورها ابزارهای ضروری برای اندازه‌گیری دما بر اساس مقاومت الکتریکی هستند. تابلوی SRTD به پردازندهٔ ورودی/خروجی PRTD (RTD تناسبی) یا VRTD (RTD ولتاژی) متصل می‌شود و بخشی جدایی‌ناپذیر از سیستم محسوب می‌گردد. این تابلو از طریق بلوک‌های ترمینال نوع اروپایی با چگالی بالا که به‌صورت محکم روی تابلو نصب شده‌اند، با پردازنده ارتباط برقرار می‌کند.

کاربردها

نیروگاه‌ها (کاربرد اصلی: نظارت بر دمای استاتور ژنراتور، یاتاقان‌ها و توربین‌ها)
نیروگاه‌های هسته‌ای (برای سیستم‌های نظارت و کنترل حرارتی با قابلیت اطمینان بالا)
کارخانه‌های شیمیایی (پایش دماهای فرآیندی در راکتورها، مبدل‌های حرارتی و ستون‌های تقطیر)
پالایشگاه‌های نفت (جمع‌آوری دقیق دما برای واحدهای تقطیر جوی و خلأ و واحدهای هیدروکراکینگ)
کارخانه‌های گاز طبیعی مایع (LNG) (پایش دما در چند نقطه در محیط‌های کریوژنیک)
کارخانه‌های فولاد (پایش دما در سیستم‌های خنک‌کننده کوره‌های بلند و نیروگاه‌ها)

ویژگی‌ها

الف. سازگاری با سیستم‌های Mark Vle: در سیستم‌های Mark Vle، ماژول ورودی/خروجی PRTD به‌صورت بی‌درزی با برد SRTD همکاری می‌کند. این ماژول ورودی/خروجی از طریق اتصال‌دهنده‌ای با ۳۷ پین DC به سیستم متصل می‌شود و ارتباط آن با کنترلر از طریق اتصال اترنت برقرار می‌گردد. توجه داشته باشید که تنها سیستم‌های سیمپلکس پشتیبانی می‌شوند که امکان ارتباط یا جریان داده تک‌جهته را فراهم می‌کنند

ب. تراشه شناسایی روی برد: تراشهٔ شناسایی که به‌صورت یکپارچه روی برد قرار دارد، برای شناسایی برد توسط پردازندهٔ ورودی/خروجی (I/O) استفاده می‌شود. این شناسایی در عیب‌یابی سیستم کمک می‌کند و امکان می‌دهد پردازنده برد SRTD را به‌طور کارآمد تشخیص داده و مدیریت کند.

ج. این برد به‌عنوان یک مؤلفهٔ حیاتی در سیستم‌های سنجش و کنترل دما عمل می‌کند و چندین ورودی RTD را فراهم می‌سازد و با پردازنده‌های خاص ورودی/خروجی (I/O) سازگاری کامل دارد؛ این امر در اندازه‌گیری و مدیریت دقیق دما در محیط‌های صنعتی نقش دارد.

د. بستهٔ ورودی/خروجی PRTD، هنگام اتصال به برد SRTD، از طریق اترنت با کنترلر ارتباط برقرار می‌کند و داده‌های حیاتی مربوط به دما را از ورودی‌های RTD ارسال می‌نماید. این همکاری امکان نظارت و کنترل دما را درون سیستم فراهم می‌سازد. پشتیبانی از سیستم ساده (Simplex) تضمین می‌کند که جریان ارتباطی یک‌طرفه باقی بماند و این امر قابلیت اطمینان و سادگی سیستم را حفظ می‌کند.

نصب

الف. اتصال زمین شاسی: E1 و E2، سوراخ‌های نصب پیچ زمین شاسی (SCOM) هستند که ایمنی الکتریکی مناسب و اتصال به زمین را تضمین می‌کنند.

ب. ترمینال سیم‌بندی سیم ورودی/خروجی: سیم‌بندی سیم ورودی/خروجی از یک براکت خارجی از GE یا مشتری برای نصب محکم و حفظ یکپارچگی سیم‌بندی استفاده می‌کند.

ج. گزینه‌های نصب: SRTD و عایق می‌توانند روی ریل DIN یا با پیچ به مجموعه فلزی ورقی در یک کابینت نصب شوند و انعطاف‌پذیری نصب را فراهم می‌کنند.

د. نصب اجزا: SRTD و عایق به‌صورت محکم به حامل یا مجموعه متصل می‌شوند تا ثبات آن‌ها در حین عملیات تضمین شود.

ه. ترمینال‌های استفاده‌نشده: ترمینال‌های ۲۵ تا ۳۴ در بلوک ترمینال سبک اروپایی در تنظیمات استاندارد بدون اتصال باقی می‌مانند.

و. راه‌اندازی سیم‌کشی: هشت عدد RTD به بلوک ترمینال سبک اروپایی ۳۶ ترمینالی با استفاده از سیم‌های سه‌تایی پیچ‌خورده و سیم‌بندی‌شده با ضخامت ۱۸ AWG متصل می‌شوند تا اندازه‌گیری دقیق دما امکان‌پذیر باشد.

عملیات

الف. محدودیت‌های فاصله و مقاومت کابل: امکان پشتیبانی از حداکثر هشت سنسور RTD را فراهم می‌کند که تا ۳۰۰ متر از کابینت کنترل توربین فاصله دارند و حداکثر مقاومت کابل در مسیر رفت و برگشت ۱۵ اهم است.

ب. جریان تحریک برای سنسورهای RTD: جریان تحریک مستقیم ۱۰ میلی‌آمپری را به‌صورت مالتی‌پلکس به هر سنسور RTD تأمین می‌کند که قابلیت پیکربندی به‌عنوان زمین‌شده یا غیرزمین‌شده را دارد.

ج. خطی‌سازی و انتخاب نوع سنسور RTD: پردازنده PRTD، ۱۵ نوع سنسور RTD را خطی‌سازی می‌کند تا اندازه‌گیری دقیق دما و کالیبراسیون تضمین شود.

د. سرکوب نویز و صحت سیگنال: سرکوب داخلی نویز روی برد، پایداری سیگنال را حفظ کرده و تداخل را در طول اندازه‌گیری دما به حداقل می‌رساند.

ه. ورودی‌های RTD و پردازش سیگنال: سیگنال‌های RTD از طریق برد اتصال (ترمینال بورد) دریافت و پردازش می‌شوند که در نمودار سیستم نشان داده شده است.

و. نمونه‌برداری و پردازش سیگنال توسط بسته PRTD: تبدیل‌کننده آنالوگ به دیجیتال (A/D) هر سیگنال RTD و جریان تحریک را در حالت عادی چهار بار در ثانیه و در حالت سریع ۲۵ بار در ثانیه نمونه‌برداری و پردازش می‌کند.

سوالات متداول

سوال: IS230SNRTH2A و IS200SRTDH2ACB چیست؟
الف: این یک برد ترمینال RTD فشرده است که توسط شرکت جنرال الکتریک ساخته و طراحی شده است.

سوال: برد SRTD مدل IS230SNRTH2A و IS200SRTDH2ACB چند ورودی RTD دارد؟
پاسخ: این برد از مجموعاً هشت ورودی RTD پشتیبانی می‌کند که امکان اتصال چندین سنسور دما را برای اندازه‌گیری دقیق دما فراهم می‌سازد.

سوال: از چه نوع بلوک‌های ترمینالی در مدل IS230SNRTH2A و IS200SRTDH2ACB استفاده شده است؟
بلوک‌های ترمینالی اروپایی با چگالی بالا روی این برد نصب شده‌اند که نقطه اتصال امن و کارآمدی برای سیم‌کشی و اتصال به سنسورهای RTD فراهم می‌کنند.

سوال: عملکرد تراشه شناسایی داخلی (ID chip) موجود روی برد IS230SNRTH2A و IS200SRTDH2ACB چیست؟
پاسخ: تراشه شناسایی داخلی موجود روی برد، هویت برد را به پردازنده ورودی/خروجی (I/O processor) اعلام می‌کند و در تشخیص خطاهای سیستم کمک کرده و عیب‌یابی و نگهداری مؤثرتری را ممکن می‌سازد.

سوال: بسته ورودی/خروجی PRTD چگونه با برد SRTD در سیستم‌های Mark Vle مدل IS230SNRTH2A و IS200SRTDH2ACB ادغام می‌شود؟
الف: در سیستم‌های Mark Vle، بستهٔ ورودی/خروجی PRTD با صفحهٔ SRTD از طریق اتصال به کانکتور ۳۷ پینی DC و ارتباط با کنترلر از طریق اتصال اترنت کار می‌کند.
