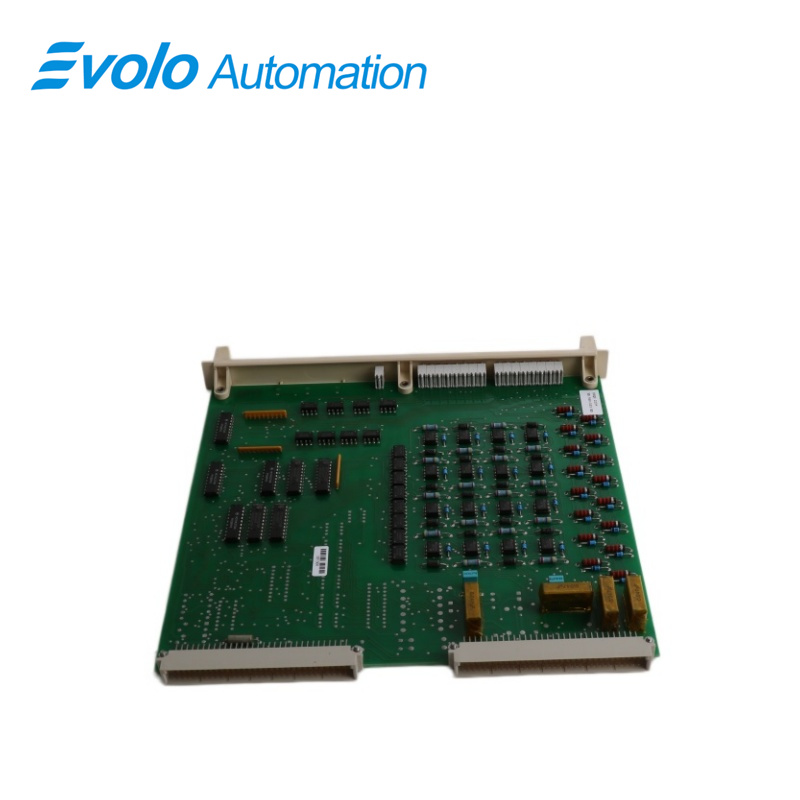

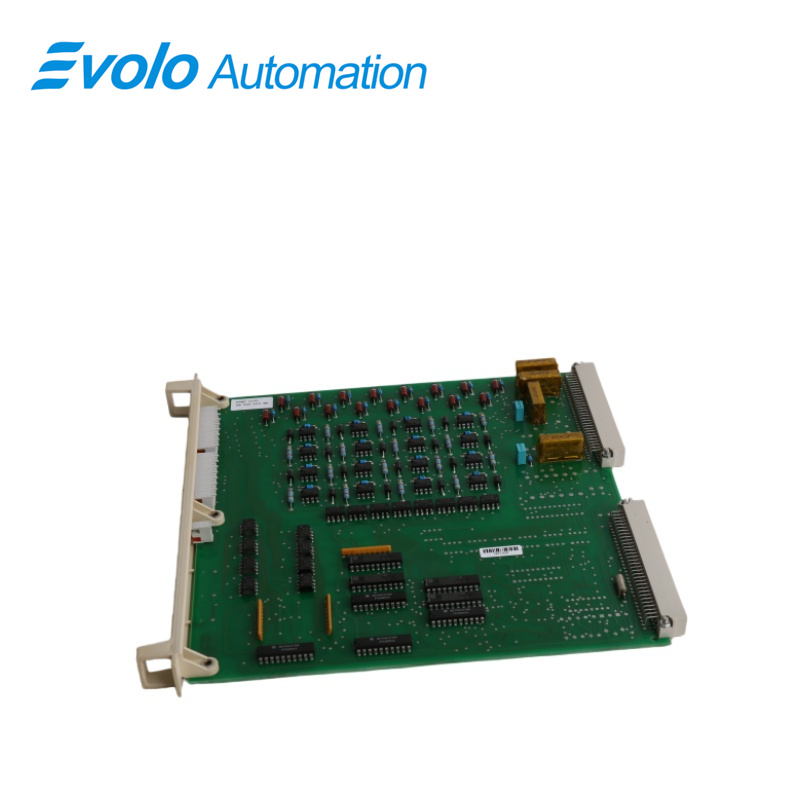

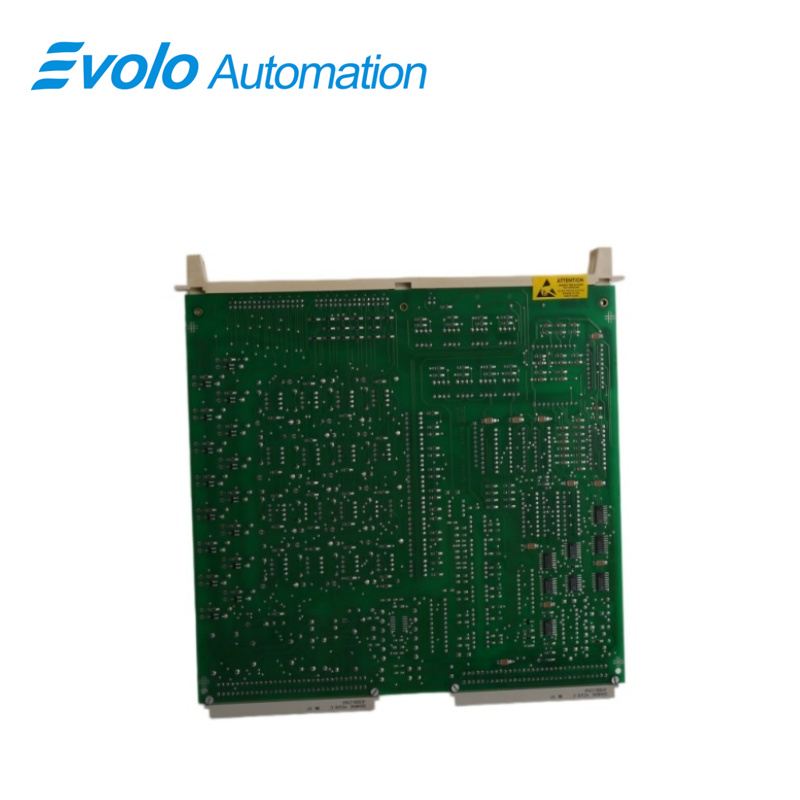

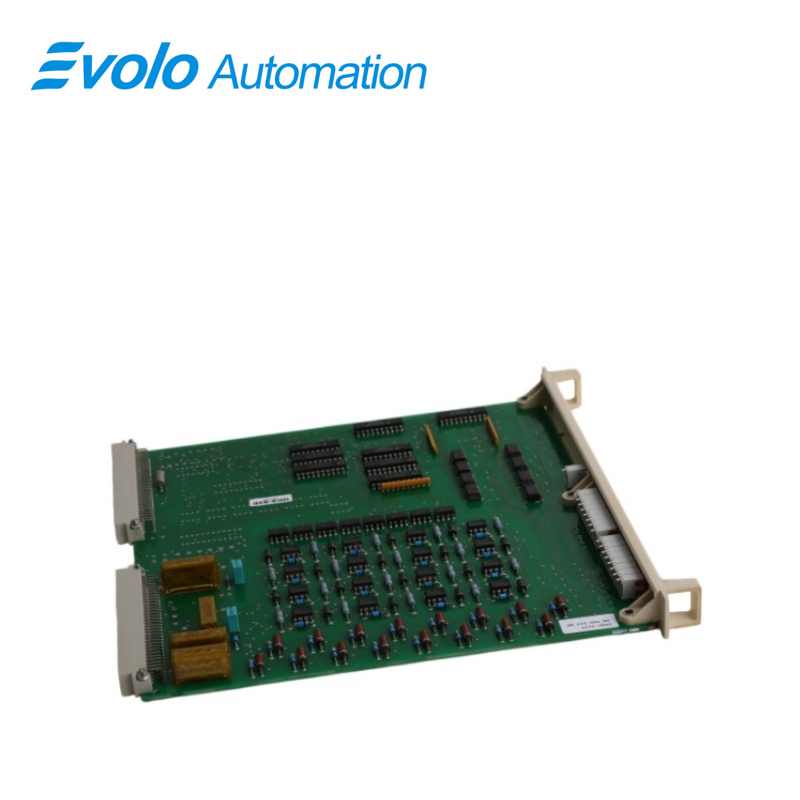

DSQC223 Цифрдык кирүү/чыгыш тактасы

Жалпы сүрөттөмө

Происхождение:	Швеция
Бренддин аталышы:	ABB
Модель номери:	DSQC223
Таңгактоо чоо-жайы:	Оригинал жаңы, зааваттан бекитилген
Жеткирүү убактысы:	5-7 күн
Төлөм шарттары:	T/T
Көрсөтүү мүмкүнчүлүгү:	Бар көлбөсөнде

Мүнөздөмөлөрү

Сүрөттөмө

ABB DSQC223 бул өнөр жай автоматташтыруусундагы санариптик I / O такта картасы, жогорку сапаттагы өнөр жай классындагы дизайнынын жана жогорку көрсөткүчтөрүнүн аркасында автоунаа өндүрүү, 3C электрондук шаймандарды чогултуу жана логистикалык сорттоо сыяктуу жогорку тактык сценарийле Бул санариптик киргизүү/чыгуу модулу 16 киргизүү/чыгуу каналы аркылуу роботтун колунун кыймылын, сенсордук сигналдарды жана башкаруучуларды так башкарууга мүмкүндүк берген модулдук архитектуралык долбоорду колдонот. Анын 24В DC электр менен камсыздоо тутуму өнөр жай жабдууларынын негизги электр энергиясы стандарттары менен шайкеш келет.

Колдонмолор

Автомобильдүү өндүрүш зааводу: Кайчылаштыруу ченберинин ордуна келгенин көрсөтүүчү сенсордун сигналын алганда, кайчылаштыруу баштоо командасын берет.

Үй-бүлөлүк техникалык жабдыктарды жыйнап чыгаруу зааводу: Хладон компрессорун кармап турган цилиндрлердин ачылуусу менен жабылуусун башкарат.

Азык-түлүк иштетүүчү зааводу: Транспортер лентасындагы материалды таанып, роботтун сорттоо иш-әрекетин иштетет.

Металл иштетүүчү зааводу: Роботтун калып ачылгандан кийин гана иштөөгө кирүүсүн камсыз кылуу үчүн куймаларды куюу же штамптоо машиналары менен блоктолгон.

Логистикалык сорттоо зааводу: Штрихкод сканеринен келген триггер сигналын алганда, сорттоо жана паллеттео иш-әрекеттерин аткарат.

Каталарды аныктоо жана техникалык кызмат көрсөтүү боюнча көрсөтмөлөр

Кемчиликтерди жөнгө салуу:

Бир нүктада сигнал жок: Саяктуу каналдагы LED индикаторлорго көңүл буруңуз. Эгерде LED индикаторлор жанып турса, бирок иш-әрекет жок болсо, бул ички драйвер транзистору же реле жанып кеткөнүнөн улам болушу мүмкүн.

Бүтүн плата иштебейт: 24 В сырткы электр энергиясынын предохранителин же арткы платанын байланыш коннекторунун оксидденген бөлүгүн текшерип көрүңүз.

Корумдуу сүрөттөр:

Жүктүн коргосу: Индуктивдүү жүктөр үчүн (мысалы, жогорку кубаттуулуктагы соленоиддик клапандар), плата өзүн зыянга учурабай калсын үчүн башкарылбаган диод орнотуу кепилдиктелет.

Регулярдуу тартып туруу: Роботтун титрөөсү винттык терминалдарды чачыратып жиберет; сымдарды алты айда бир жолу тартып туруу керек.

ККБ

Суроо 1: Кайсы кернеэде иштейт DSQC223 канча контакттук кернеэ киргизүү каналын колдойт?
Жообу: Стандарттык өнөрөлүк 24 В DC сигналы.

Суроо 2: Эгерде DSQC223 чыгуу тогу жетишсиз болсо?
Жообу: Бир нүктеден чыгуу тогу чектелген. Жогорку кубаттуулуктагы түзүлмөлөрдү башкаруу үчүн бул платаны аралык реле түзүлмөлөрүн башкарууга колдонуу кепилдиктелет.

Суроо 3: Кызыл индикатордун жанып турганы DSQC223 модулдуу нені билдирет?
Жообу: Бул адатта шиналык байланыштагы ката же ички логикалык кернеэнин токтогондугун көрсөтөт. Арка пластанын байланышы текшерилүүрө.

Суроо 4: DSQC223 s4 шкафында колдонууга болобу?
А: Жок. Бул S3 системасы үчүн өзгөчө архитектура. S4 системалары негизинен DSQC3xx сериясын колдонот.

С5: Эгер бир нүктөсү DSQC223 бошонсо, баардык платаны алмаштыруу керекпи?
А: Авариялык жагдайда программа резервдик нүктөгө өзгөртүлүшү мүмкүн; узак мөөнөттүү иштөө үчүн түзөтүү же алмаштыруу керек.
