개요
원산지: |
스웨덴 |
브랜드명: |
ABB |
모델 번호: |
TU831V1 3BSE013235R1 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
파라미터 |
값 |
|
종류 |
연장하다 |
|
연결 |
터미널 블록 |
|
채널 |
8 |
|
전압 |
250V |
|
장착 |
양방향 |
|
설치 세부 사항 |
55 ºC (131 °F) |
|
I/O와 함께 사용 |
DI820, DI821, DO820, DO821 |
|
공정 연결 |
16개, 최대 8개의 입출력 채널(채널당 2개의 단자) |
|
단일/중복 I/O |
싱글 |
|
I/O 채널당 최대 전류 |
3A |
|
허용 와이어 규격 |
단선: 0.2–6 mm², 다심선: 0.2–4 mm², 24–10 AWG |
|
권장 토크 |
0.5–0.6 N·m |
|
선박 길이 |
7mm |
|
절연 내전압 |
2000 V 교류 |
|
크기 (L × W × H) |
12.7 × 11.6 × 6.6 cm |
|
무게 |
0.2 KG |

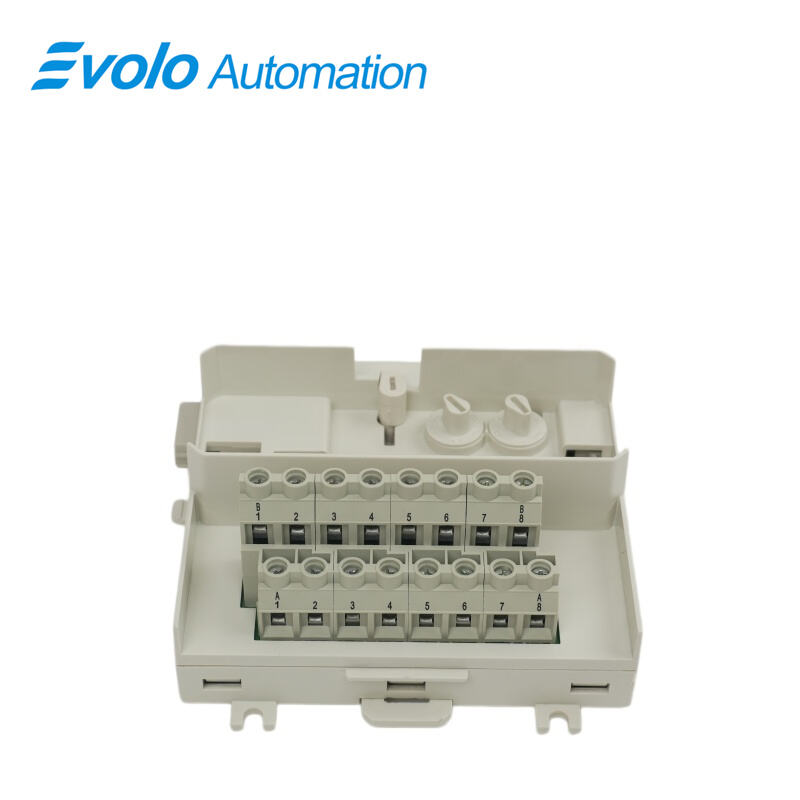

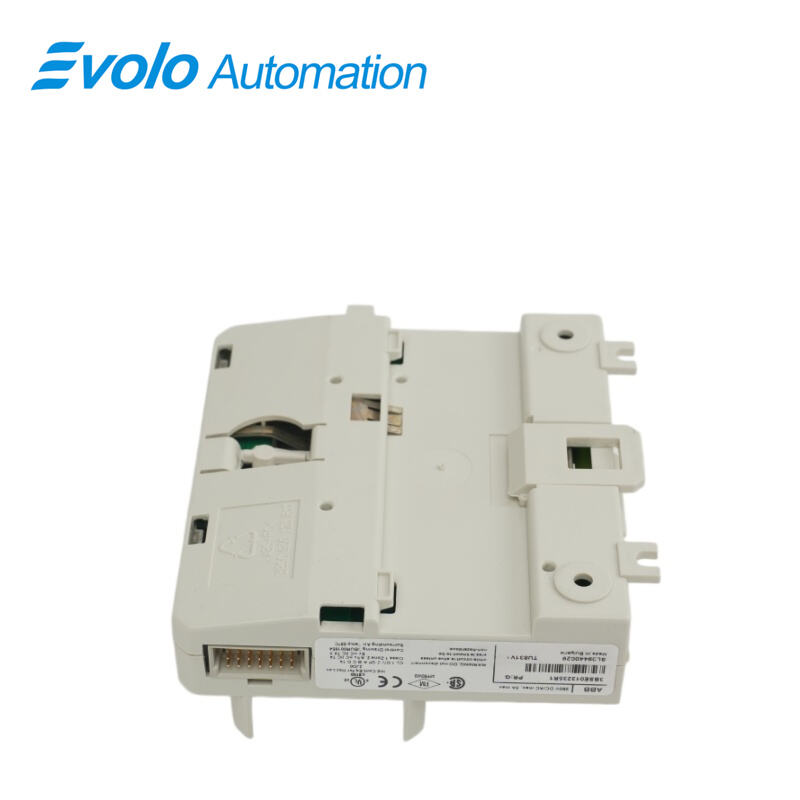

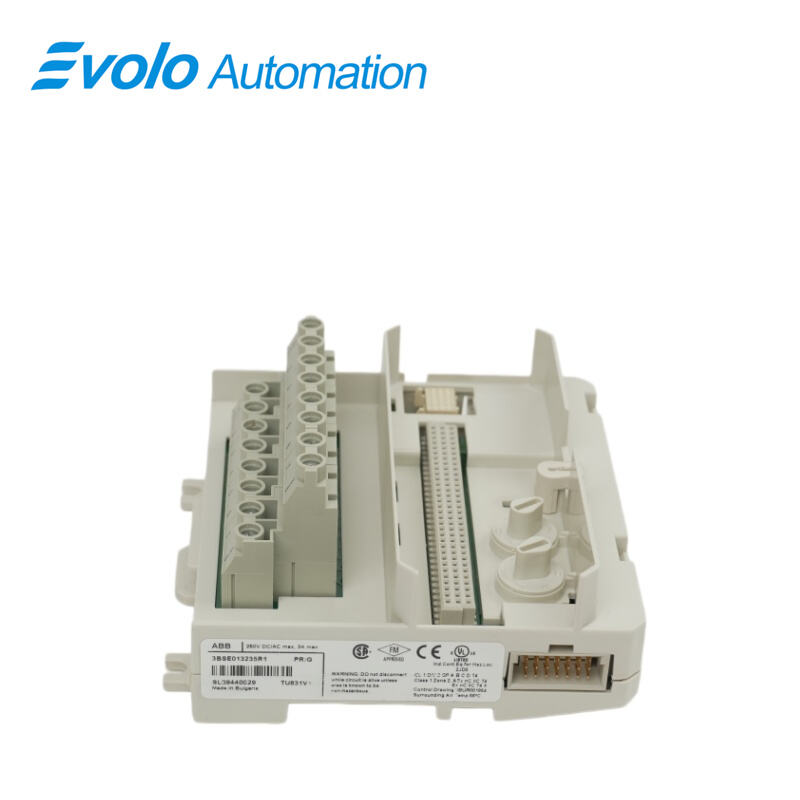

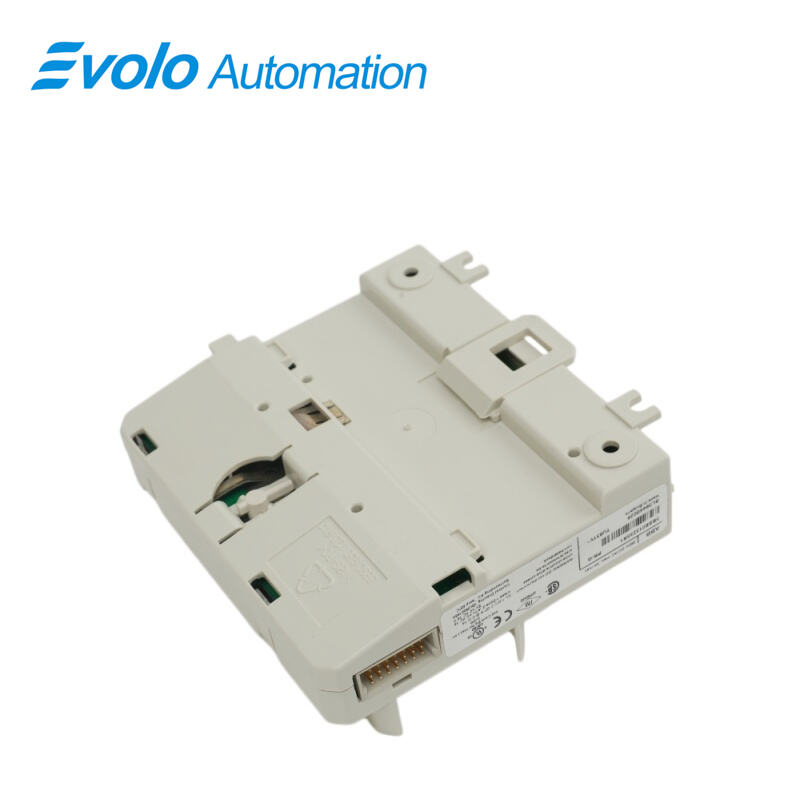

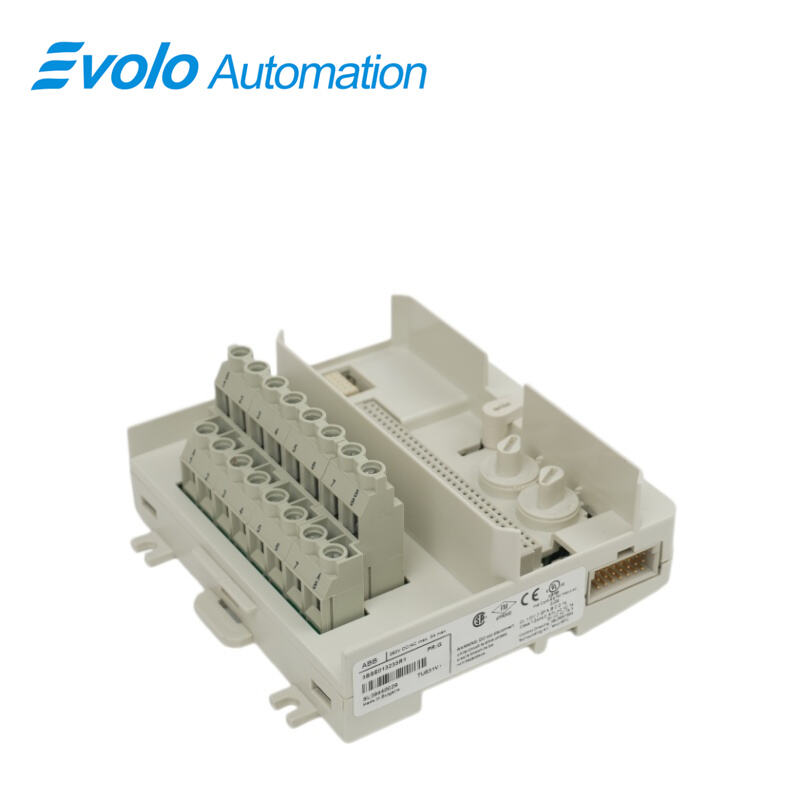

제품 설명
The TU831V1 3BSE013235R1 MTU는 최대 8개의 I/O 채널을 가질 수 있습니다. 최대 정격 전압은 250V이며, 채널당 최대 정격 전류는 3A입니다.
MTU는 ModuleBus를 I/O 모듈과 다음 MTU로 분배합니다. 또한, 출력 위치 신호를 다음 MTU로 이동시켜 I/O 모듈에 적절한 주소를 생성합니다. MTU는 표준 DIN 레일에 장착할 수 있으며, 기계식 래치를 통해 DIN 레일에 고정됩니다.
환경 및 인증
|
파라미터 |
값 |
|
CE 마크 |
예 |
|
전기 안전 |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
위험한 장소 |
- |
|
해양 인증 |
ABS, BV, DNV-GL, LR |
|
온도, 작동 중 |
0~+55°C(+32~+131°F), 인증은 +5~+55°C 범위에서 발행됨 |
|
온도, 보관 중 |
-40~+70°C (-40~+158°F) |
|
오염 정도 |
등급 2, IEC 60664-1 |
|
부식 방지 |
ISA-S71.04: G3 |
|
상대 습도 |
5~95%, 비응결 조건 |
|
최대 주변 온도 |
55°C(131°F) |
|
보호 등급 |
IP20, IEC 60529 기준 |
|
기계적 작동 조건 |
IEC/EN 61131-2 |
|
전자기적 호환성 |
EN 61000-6-4, EN 61000-6-2 |
|
과전압 범주 |
IEC/EN 60664-1, EN 50178 |
|
장비 등급 |
IEC 61140 기준 Class I(접지 보호) |
|
ROHS 준수 |
EN 50581:2012 |
|
WEEE 준수 |
DIRECTIVE/2012/19/EU |
응용 분야
석유화학 공장: 현장 전원 공급이 필요한 송신기 및 정밀 계측기 연결용.
제지 및 펄프 공장: 복잡한 센서 네트워크 내 다중 배선 센서의 배선 간소화용.
석탄 화력 발전소: 제어 캐비닛 내 다수의 송신기로부터의 전력 집약 및 신호 수집용.
하수 처리장: 펌프장에서 활성 피드백 신호를 갖는 제어 루프 관리용.
기계 제조 공장: 자동화된 생산 라인 내 센서에 대한 통합 전력 공급용.
Features and Benefits
더 큰 전선을 위한 보다 넓은 접속 면적.
현장 신호의 최대 8개 독립 채널.
모듈버스(ModuleBus) 및 I/O 모듈과의 연결.
기계식 키잉 구조로 잘못된 I/O 모듈 삽입을 방지합니다.
접지용 DIN 레일 래치 장치.
DIN 레일 장착.
자주 묻는 질문(FAQ)
Q: TU831V1 3BSE013235R1 및 TU810V1인가요?
A: TU831V1 3BSE013235R1은 확장형으로, 각 신호 포인트에 개별 전원 공급 및 공통 단자가 있으며, 3선식 장치에 적합합니다. 반면 TU810V1은 신호 단자만 갖추고 있어 단선식 시스템에 적합합니다.
Q: 무엇입니까? TU831V1 3BSE013235R1 핫스왑 가능 모듈을 지원합니까?
A: 예. S800 I/O 모듈은 TU831V1 3BSE013235R1을 고정한 상태에서 언제든지 삽입 및 분리할 수 있습니다.
Q: 가능 TU831V1 3BSE013235R1 220V 전원 공급 장치와 함께 사용할 수 있습니까?
A: 절대 불가능합니다. 본 모델의 정격 전압은 50V에 불과합니다. 220V 응용에는 TU835 또는 TU838을 선택해 주십시오.
Q: 채널당 최대 전류는 얼마입니까? TU831V1 3BSE013235R1 ?
A: 일반적으로 각 채널은 2A로 제한되며, 베이스 전체의 총 전류는 매뉴얼 사양을 준수해야 합니다.
Q: TU831V1 3BSE013235R1 시스템 종료가 필요한가요?
A: 예. 전체 MTU 베이스를 교체하면 ModuleBus 링크가 끊겨 통신이 중단됩니다.
