지멘스 시톱 PSU100M 6EP1337-3BA00 24 V DC 40 A 전원 공급 장치

개요

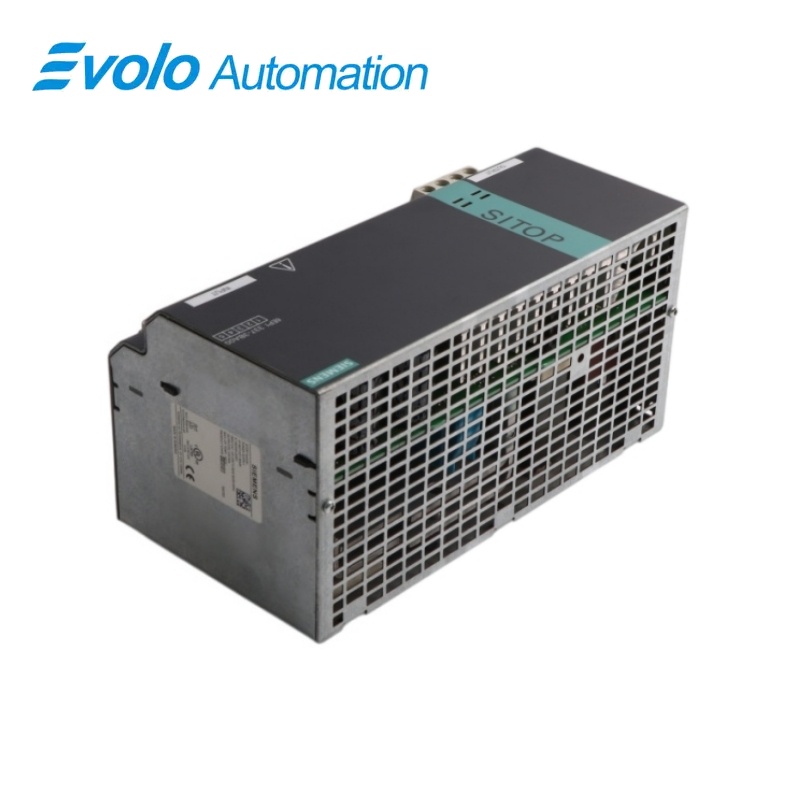

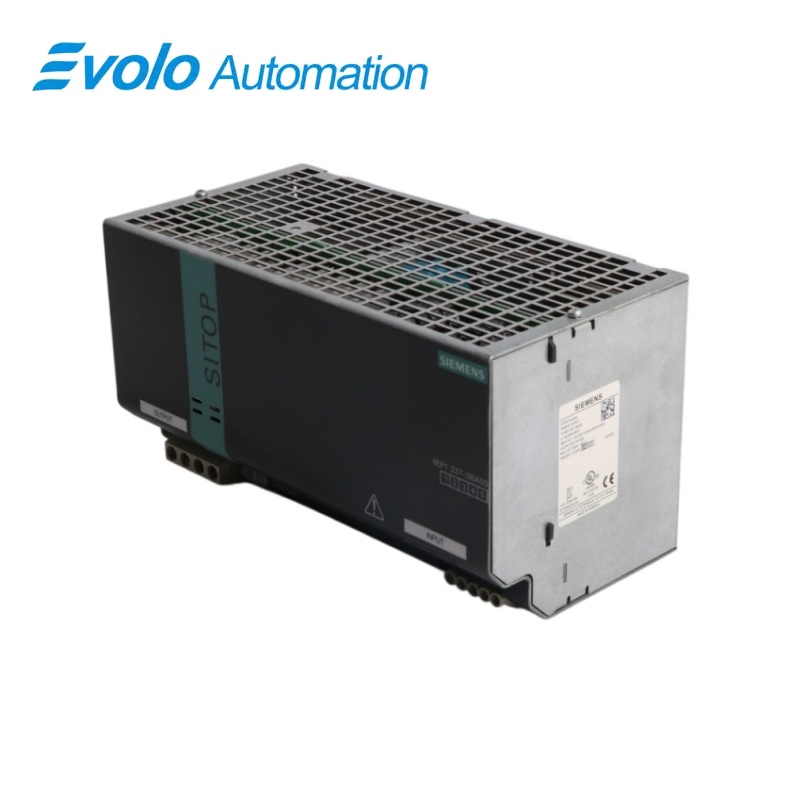

지멘스 SITOP PSU100M · 정압 전원 공급 장치

6EP1337-3BA00 24 V DC 40 A 전원 공급 장치

120/230 V AC 입력을 선택할 수 있고, 24~28.8 V DC 출력을 조절할 수 있는 정압 산업용 전원 공급 장치

한눈에 보기

브랜드	지멘스
모델	6EP1337-3BA00
제품 유형	SITOP PSU100M 정압 전원 공급 장치
핵심 기능	산업 제어 회로용 정압 및 절연 DC 전력 변환
응용 분야	산업용 24 V DC 제어 전력 시스템

정확한 식별

완전한 부품 번호 6EP1337-3BA00 및 SITOP PSU100M 40 A 명칭을 확인하세요.

입력 선택

가동 전에 설치된 120 V 또는 230 V AC 전원망에 맞춰 와이어 점퍼를 설정하세요.

보호 계획

분기 보호, 캐비닛 환기 및 선택 가능한 단락 회로 동작을 제어 시스템과 조정하세요.

제품 개요

6EP1337-3BA00 이는 선택 가능한 120 V 또는 230 V AC 입력을 격리된 산업용 DC 제어 전원으로 변환하는 지멘스 SITOP PSU100M 정압 전원 공급 장치입니다.

출력 전압은 24~28.8 V DC 범위에서 조정 가능하며, 40 A를 지속적으로 공급하고, 엄격한 시동 조건 및 고장 상황을 위해 단시간 과부하 출력 및 선택 가능한 단락 회로 동작 기능을 제공합니다.

자연 대류 냉각 방식, DIN 레일 장착, 시각적 상태 표시, 그리고 SITOP 버퍼 및 신호 모듈과의 호환성은 제어 캐비닛 내 통합을 지원합니다.

주문 시 중점 확인 사항: 완전한 부품 번호, 선전압 점퍼 설정, 부하 전류, 보호 장치, 레일 규격 및 필요한 캐비닛 여유 공간을 확인하세요.

주요 기능

고전류 정압 출력

이 전원 공급 장치는 24~28.8 V DC의 조정 가능한 전압 범위에서 정격 40 A 출력을 제공한다.

파워 부스트 및 오류 대응

25 ms 동안 최대 120 A의 부스트 전류를 제공하며, 단락 회로 대응 시 약 46 A의 정전류 특성 또는 래칭 셧다운 방식을 사용할 수 있다.

제어 캐비닛 통합

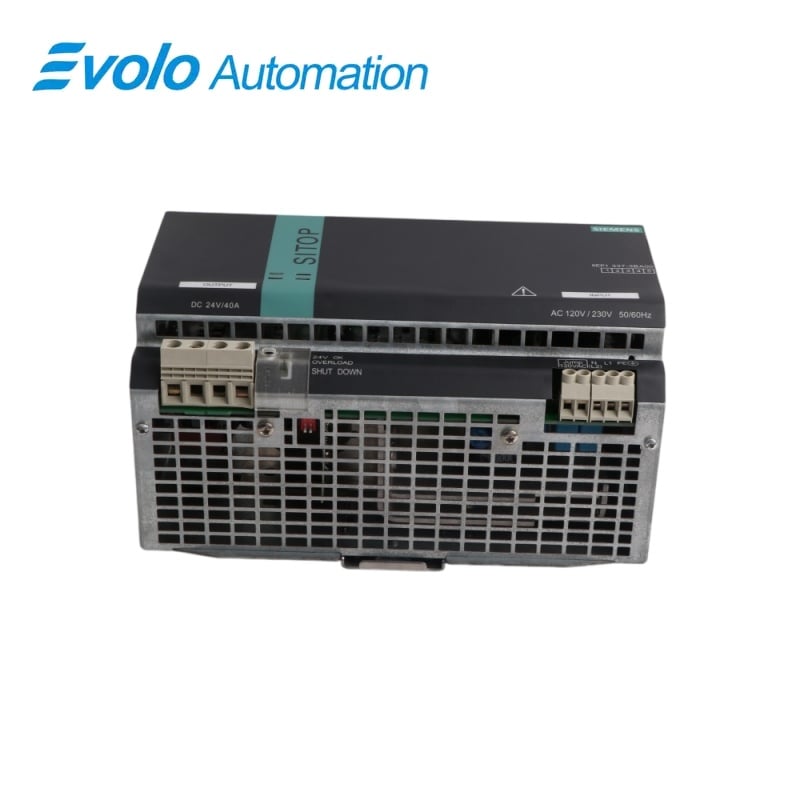

폭 240 mm의 외함은 EN 60715 레일에 클릭 방식으로 장착되며, 정상 출력, 과부하, 래칭 셧다운 상태를 각각 LED로 표시한다.

공식 사양

입력 네트워크	단상 AC
정렬된 입력 전압	120 V 또는 230 V AC — 와이어 점퍼로 선택
허용 입력 범위	85~132 V AC 또는 176~264 V AC
선 주파수 범위	47~63 Hz
정격 전압 시 입력 전류	120 V AC 시 15 A, 230 V AC 시 8 A
인러시 전류 제한	25 °C에서 최대 125 A; I²t 최대 26 A²s
전원 고장 버퍼링	230 V AC 및 정격 출력 전류에서 최소 20 ms
조절 가능한 출력 전압	24~28.8 V DC
가등식 출력 전류	40 A
공급 활성 전력	일반적으로 960 W
단기 과부하	작동 중 25 ms 동안 120 A
단락 회로 특성	약 46 A의 정전류 또는 래치 다운 차단, 선택 가능
효율성	일반적으로 88%
정격 부하 시 전력 손실	일반적으로 131 W
출력 전압 품질	잔류 리플 60 mV(일반값), 최대 리플 100 mV, 최대 전압 피크 200 mV
동적 반응	부하 단계(50%→100%, 100%→50%)에 대한 응답 시간 2 ms; 설정 시간 최대 5 ms
과전압 보호	출력 전압 35 V 이하로 제한됨
전기적 보호	절연된 SELV/ES1 출력, 보호 등급 I 및 IP20 외함
주변 환경 작동 조건	자연 대류 시 0~70 °C 작동 가능; 60~70 °C 구간에서는 온도 1 K당 출력 2.5% 감소
기계적 설치	외함 크기 240 × 125 × 125 mm, 중량 2.9 kg, DIN 레일(EN 60715, 35 × 15 mm) 장착 가능, 상하부 각각 50 mm 공간 확보 필요

공식 출처: Siemens 기술 자료서 6EP1337-3BA00 .

자주 묻는 질문

6EP1337-3BA00의 입력 범위는 어떻게 선택하나요?

장치의 와이어 점퍼를 가용한 120 V 또는 230 V AC 전원에 맞게 설정한 후 장치에 전원을 공급하십시오.

6EP1337-3BA00은 짧은 주전원 차단 상황을 견딜 수 있습니까?

전원 공급 장치는 정격 출력 전류를 유지하면서 230 V AC 입력 조건에서 최소 20 ms 동안 버퍼링 기능을 제공합니다.

6EP1337-3BA00은 어떤 과부하 용량을 지원합니까?

해당 장치는 25 ms 동안 120 A를 출력할 수 있으며, 선택 가능한 보호 특성에 따라 약 46 A의 단락 전류를 지속적으로 견딜 수 있습니다.

두 대의 6EP1337-3BA00 장치를 병렬로 연결할 수 있습니까?

출력 전력이 추가로 필요할 경우, 문서화된 병렬 운전 구성에 따라 최대 두 대의 전원 공급 장치를 병렬로 연결할 수 있습니다.

6EP1337-3BA00 설치 시 어느 정도의 장착 공간을 확보해야 합니까?

장치를 35 × 15 mm DIN 레일에 설치하고, 자연 대류를 위해 상하로 각각 50 mm의 여유 공간을 확보하십시오.

6EP1337-3BA00의 작동 상태를 어떻게 확인할 수 있습니까?

녹색 LED는 24 V 출력이 존재함을 나타내며, 노란색과 빨간색 표시는 과부하 및 래치링 셧다운 상태를 식별합니다.

6EP1337-3BA00의 온도 감쇄는 언제 시작됩니까?

정격 출력 전력은 최대 60 °C까지 사용 가능하며, 그 이후부터는 70 °C까지 1 K당 2.5%씩 전류가 감소합니다.

호환성 및 주문 참고사항

6EP1337-3BA00 주문 전에 다음 사항을 확인하세요. 120/230 V AC 전력망, 필요한 40 A 부하 용량, 분기 보호 장치, DIN 레일 치수 및 캐비닛 환기 조건을 확인하세요.

입력 및 보호 조정

• 전원 공급을 인가하기 전에 설치된 전력망에 맞게 선전압 점퍼를 설정하세요.
• 문서화된 입력 전류 및 융통 에너지 값에 따라 상위 보호 장치와 조정하세요.

설치 및 냉각

• EN 60715 35 × 15 mm DIN 레일을 사용하고, 캐비닛 상하로 각각 50 mm의 여유 공간을 확보하세요.
• 주변 온도가 60 °C를 초과할 경우 지정된 출력 감쇄를 적용하십시오.

시스템 확장

• SITOP 버퍼 또는 신호 액세서리를 선택할 때는 해당 전기 기능이 필요한 제어 전원 아키텍처와 일치하는 경우에만 선택하십시오.
• 출력 전력 증대를 위해 최대 두 개의 전원을 병렬로 운전할 경우, 일치하는 배선 및 보호 장치를 사용하십시오.
