지멘스 시마다인 D 6DD1682-0BC3 SR12.3 12슬롯 서브랙
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- SR12 서브랙 형식에 승인된 SIMADYN D 모듈만 설치하십시오.
- 모든 모듈을 기록된 슬롯으로 복원하고, 두 백플레인 버스를 올바르게 재연결합니다.
- 주전원 전원 인가 전에 팬 공기 흐름과 보호 접지를 확인합니다.
19:08:42지멘스 · 시마다인 D
6DD1682-0BC3 SR12.3 서브랙

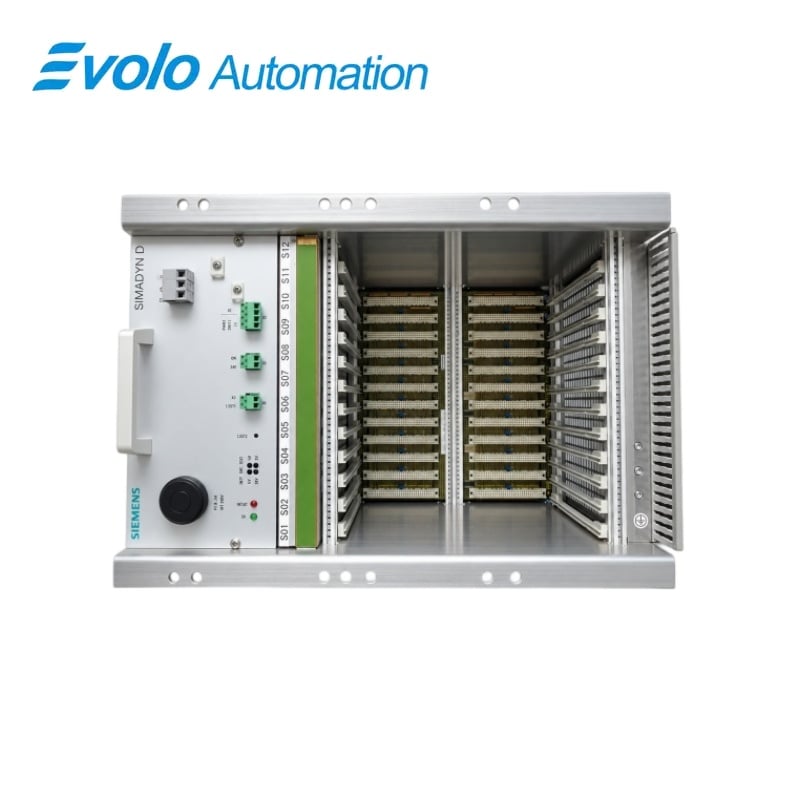

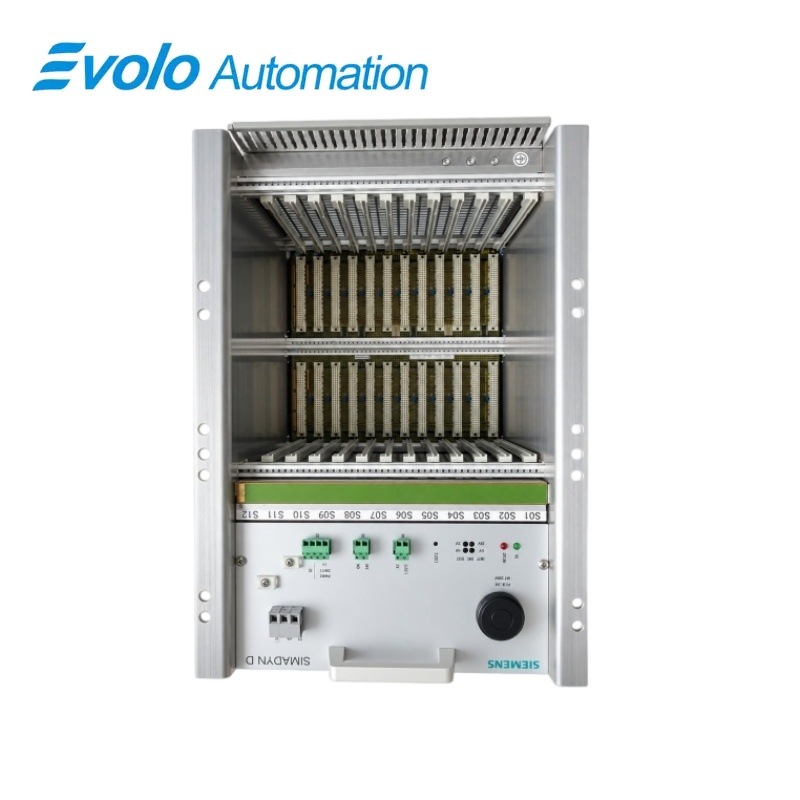

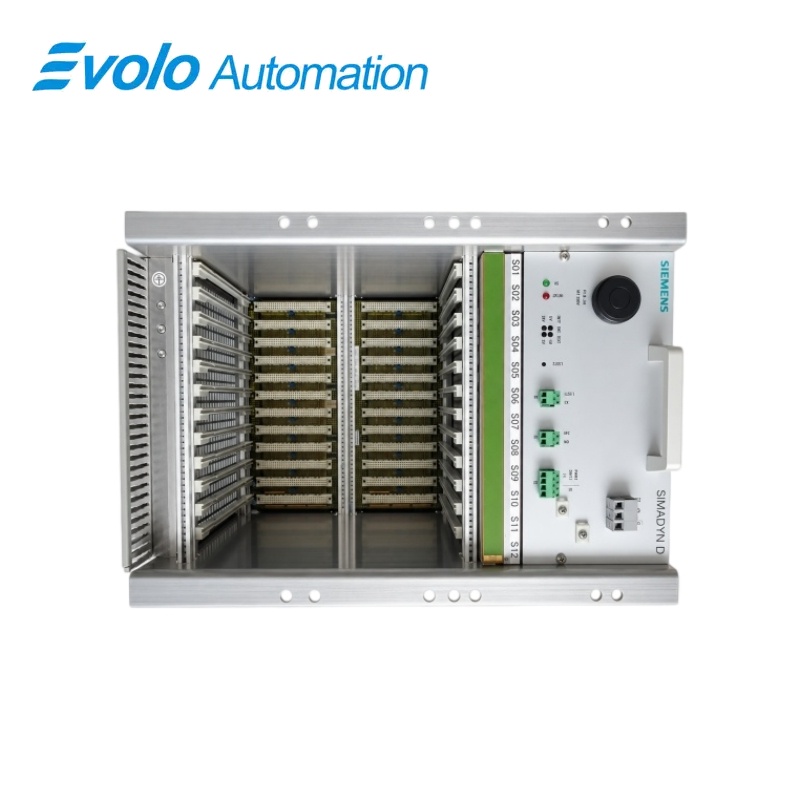

지멘스 6DD1682-0BC3는 12개 모듈 슬롯을 갖춘 시마다인 D SR12.3 서브랙으로, 내장형 115/230 V AC 전원 공급 장치와 팬 냉각 기능을 갖추어 모듈식 자동화 어셈블리에 사용된다.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6DD1682-0BC3 |
| 제품 유형 | 12슬롯 자동화 시스템 서브랙 |
| 핵심 기능 | 시마다인 D 프로세서 및 입출력(I/O) 모듈을 수용하고 전원을 공급함 |
| 응용 프로그램 또는 호환 시리즈 | 시마다인 D 모듈식 제어 시스템 |
주전원 버전
115/230 V AC SR12.3 버전을 사용하고 보호 접지를 유지합니다.
모듈 배치
12슬롯 할당 및 두 개의 백플레인 버스 연결을 기록합니다.
냉각 경로
통합 팬과 캐비닛 공기 흐름이 막히지 않도록 합니다.
제품 개요
지멘스 6DD1682-0BC3는 12개 모듈 슬롯을 갖춘 시마다인 D SR12.3 서브랙으로, 내장형 115/230 V AC 전원 공급 장치와 팬 냉각 기능을 갖추어 모듈식 자동화 어셈블리에 사용된다.
문서화된 233.4 x 220 mm 형식의 SIMADYN D 모듈을 수용합니다. 설치된 모듈에 전력을 공급하기 위해 서브랙 백플레인 버스를 사용합니다. 통합 팬이 장착된 랙의 열 설계를 지원합니다.
주요 기능
12개 모듈 위치
문서화된 233.4 x 220 mm 형식의 SIMADYN D 모듈을 수용합니다.
통합 AC 전원 공급 장치
설치된 모듈에 전력을 공급하기 위해 서브랙 백플레인 버스를 사용합니다.
강제 공기 냉각
통합 팬이 장착된 랙의 열 설계를 지원합니다.
공식 사양
| 서브랙 지정 | SR12.3 |
|---|---|
| 모듈 위치 | 12 |
| 입력 전원 공급 | 115/230 V AC |
| 냉각 방법 | 통합 팬 |
| 호환 가능한 모듈 형식 | 233.4 x 220 mm |
| 백플레인 분배 | L 버스 및 C 버스 |
| 전원 공급 장치 통합 | 서브랙 내장형 |
| 라인 필터 분류 | VDE 0871 A급 |
| 외부 백업 연결 | X3 |
| 전원 연결 | X1 |
| 인터페이스 재설정 | 전면 재설정 버튼 또는 X42-13 연결 |
| 전원 상태 표시 | 정상 전원 공급 시 녹색 LED 점등 |
| 오류 표시 | 전원 공급 이상 시 적색 LED 점등 |
| 전지 접근 | 전면 백업 배터리 수납 공간 |
자주 묻는 질문
6DD1682-0BC3에 필요한 주전원은 무엇인가요?
필요한 보호 도체와 함께 문서화된 115 V 또는 230 V 교류 전원을 사용하세요.
6DD1682-0BC3에 몇 개의 모듈을 장착할 수 있나요?
서브랙은 12개의 모듈 위치를 제공합니다.
6DD1682-0BC3에는 랙 냉각 기능이 포함되어 있습니까?
통합 팬이 장착된 랙에 강제 공기 냉각을 제공합니다.
6DD1682-0BC3에 적합한 모듈 크기는 무엇입니까?
문서화된 233.4 × 220 mm 형식의 SIMADYN D 모듈을 사용하십시오.
6DD1682-0BC3를 교체하기 전에 배선을 어떻게 기록해야 합니까?
분해하기 전에 X1 전원, X3 백업 및 설치된 모든 모듈 위치를 기록하십시오.
6DD1682-0BC3 앞면 LED는 무엇을 나타내나요?
녹색 표시등은 정상 전원 작동을 나타내며, 빨간색 표시등은 전원 이상을 알립니다.
6DD1682-0BC3를 운전하기 전에 반드시 점검해야 할 항목은 무엇입니까?
팬 작동, 접지, 백플레인 상태, 슬롯 할당 및 선택된 주전원 전압을 점검합니다.
