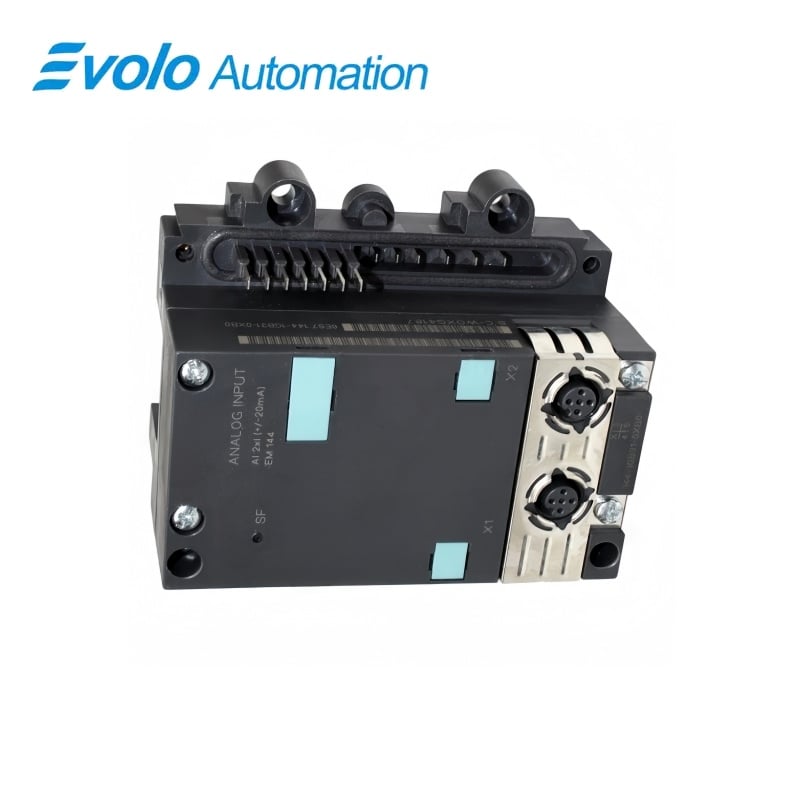

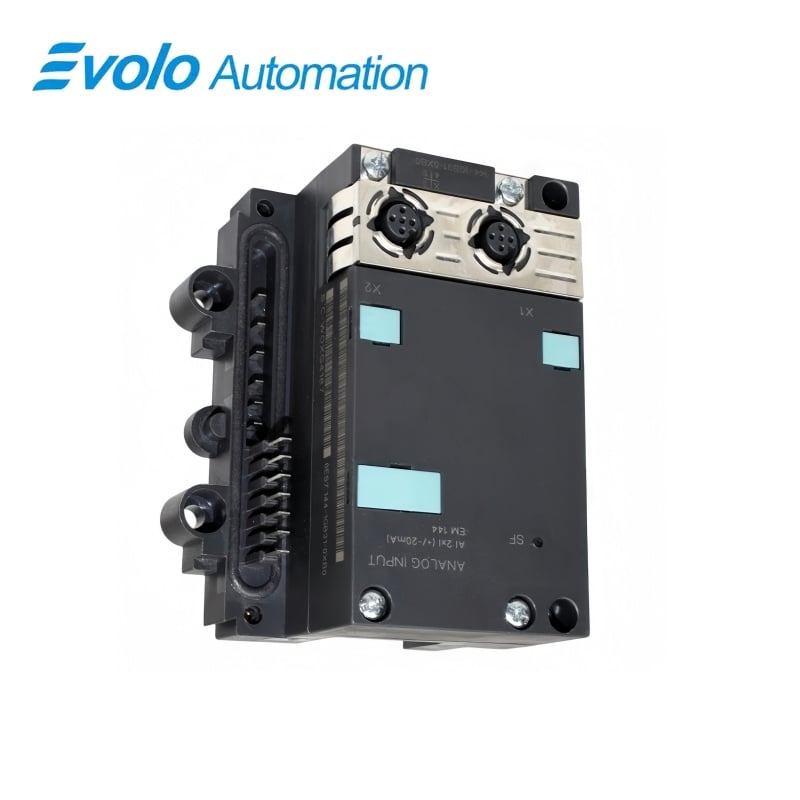

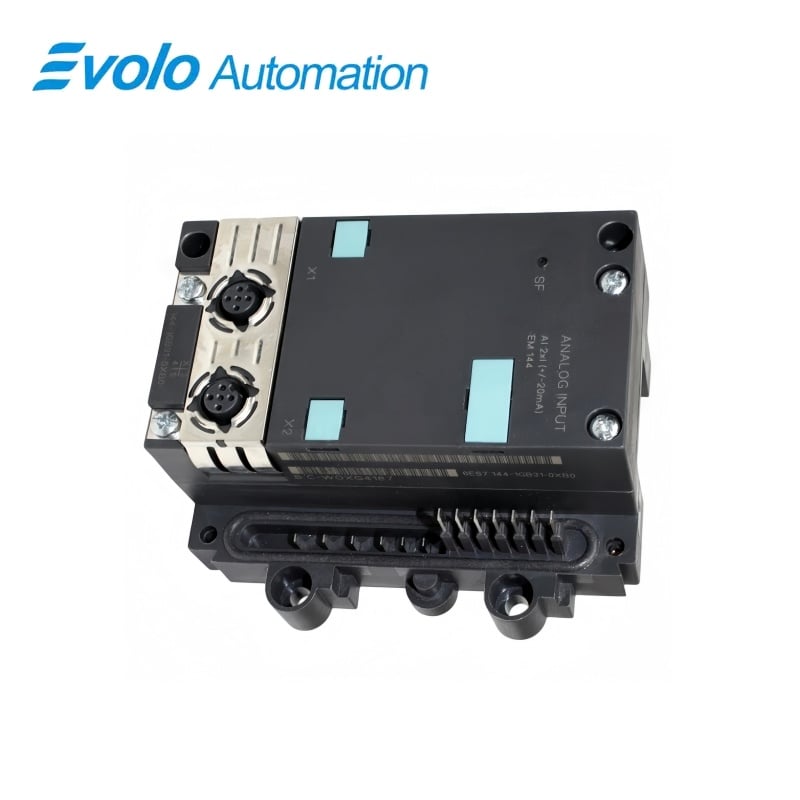

지멘스 시마틱 ET 200X 6ES7144-1GB31-0XB0 EM 144 AI 2 아날로그 입력 모듈
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- 승인된 SIMATIC ET 200X 스테이션 구성에서만 사용하십시오.
- 지정된 차폐 케이블 배선 방식과 최대 30미터 길이를 준수하십시오.
- 공정 작동을 시작하기 전에 모든 채널의 범위, 한계 및 진단 매개변수를 복원하십시오.
지멘스 · 시마틱 ET 200X
6ES7144-1GB31-0XB0 EM 144 AI 2 ±20 mA 아날로그 입력 모듈
지멘스 6ES7144-1GB31-0XB0은 두 개의 ±20 mA 전류 채널, 12비트 플러스 부호 해상도, 진단 기능, 한계 감시 및 하드웨어 인터럽트를 갖춘 SIMATIC ET 200X EM 144 아날로그 입력 모듈임.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6ES7144-1GB31-0XB0 |
| 제품 유형 | 내구성 있는 2채널 아날로그 전류 입력 모듈 |
| 핵심 기능 | ET 200X 현장 스테이션에서 두 개의 양극성 전류 신호를 측정함. |
| 응용 프로그램 또는 호환 시리즈 | SIMATIC ET 200X 아날로그 측정 시스템 |
신호 범위
두 채널 모두 구성된 ±20 mA 전류 범위에 맞춤.
보호
문서화된 차폐 연결 방식과 최대 케이블 길이를 준수함.
경보 매개변수
채널 한계, 진단 및 하드웨어 인터럽트 설정을 복원합니다.
제품 개요
지멘스 6ES7144-1GB31-0XB0은 두 개의 ±20 mA 전류 채널, 12비트 플러스 부호 해상도, 진단 기능, 한계 감시 및 하드웨어 인터럽트를 갖춘 SIMATIC ET 200X EM 144 아날로그 입력 모듈임.
두 개의 독립적인 ±20 mA 아날로그 공정 신호를 측정합니다. 구성된 단락, 배선 끊김, 오버플로우 및 언더플로우 조건을 감지합니다. 구성된 측정 한계 및 이벤트에 대해 채널 경보를 생성합니다.
주요 기능
두 개의 양극성 전류 입력
두 개의 독립적인 ±20 mA 아날로그 공정 신호를 측정합니다.
진단 모니터링
구성된 단락, 배선 끊김, 오버플로우 및 언더플로우 조건을 감지합니다.
한계 및 하드웨어 경보
구성된 측정 한계 및 이벤트에 대해 채널 경보를 생성합니다.
공식 사양
| 아날로그 입력 채널 | 2 |
|---|---|
| 입력 신호 범위 | ±20 mA |
| 입력 저항 | 25 Ω |
| 송신기 연결 | 네 개의 전선을 사용하는 송신기 |
| 변환 해상도 | 12비트 + 부호 비트 |
| 과도한 범위 | 17.5% |
| 통합 시간 | 16.7 또는 20밀리초 |
| 간섭 억제 | 50 또는 60Hz |
| 차폐 케이블 길이 | 최대 30미터 |
| 작동 오차 한계 | 1.2% |
| 채널 절연 | 입력 간 전기적 절연이 없음 |
| 진단 | 단락, 배선 끊김, 오버플로우 및 언더플로우 |
| 한계값 모니터링 | 설정 가능 |
| 하드웨어 인터럽트 | 설정 가능 |
| 상태 표시 | 빨간 SF 그룹 오류 LED |
자주 묻는 질문
6ES7144-1GB31-0XB0에 어떤 전류 신호를 연결할 수 있나요?
설정된 ±20 mA 범위 내에서 두 개의 호환 가능한 양극성 전류 신호를 사용하세요.
6ES7144-1GB31-0XB0의 해상도는 얼마인가요?
변환기는 측정값을 부호 포함 12비트로 해석합니다.
6ES7144-1GB31-0XB0의 현장 케이블 최대 길이는 얼마인가요?
차폐 아날로그 케이블을 사용하되, 길이는 30미터를 넘지 않도록 한다.
6ES7144-1GB31-0XB0이 신호선 단선을 보고할 수 있는가?
모듈은 설정된 채널에 대해 선단선 및 단락 진단 기능을 지원한다.
6ES7144-1GB31-0XB0에서 전원 주파수 간섭을 줄이려면 어떻게 해야 하는가?
해당 환경의 전원 주파수(50Hz 또는 60Hz)에 맞춰 적분 및 간섭 억제 매개변수를 설정한다.
6ES7144-1GB31-0XB0을 교체하기 전에 무엇을 백업해야 하는가?
채널 범위, 한계값, 경보 설정, 케이블 차폐, 단자 할당 정보를 기록한다.
6ES7144-1GB31-0XB0 설치 후 확인해야 할 사항은 무엇인가?
측정된 전류 값, 스케일링, 진단 상태, 한계 경보, SF 지시등을 모두 점검한다.
