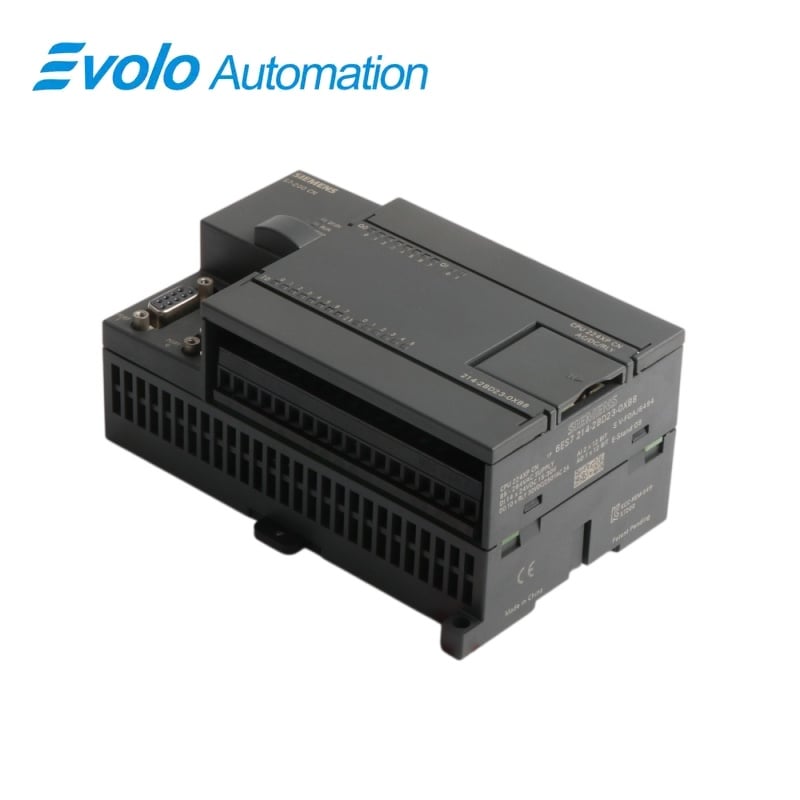

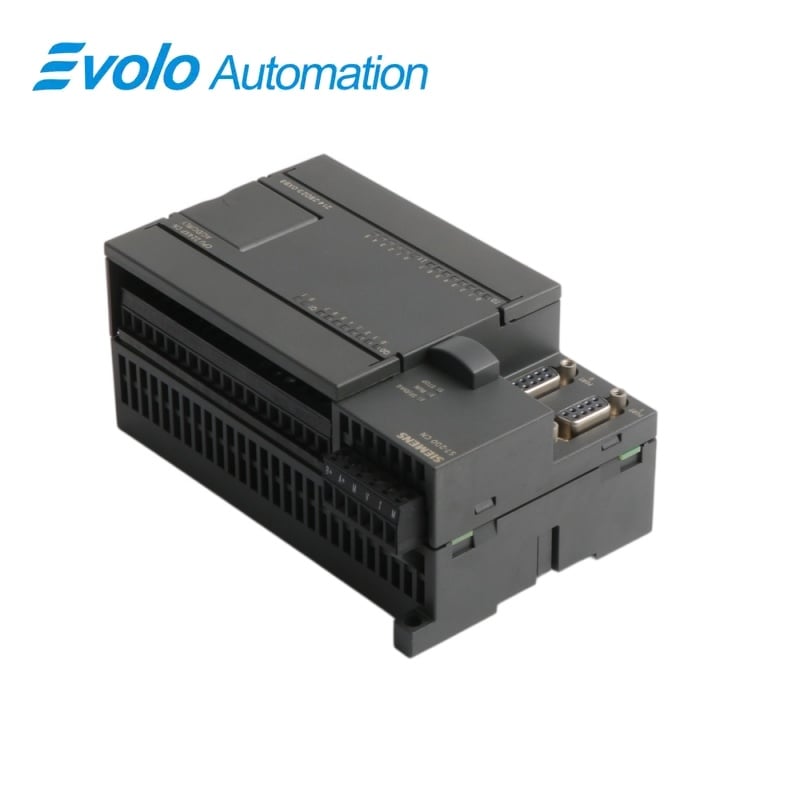

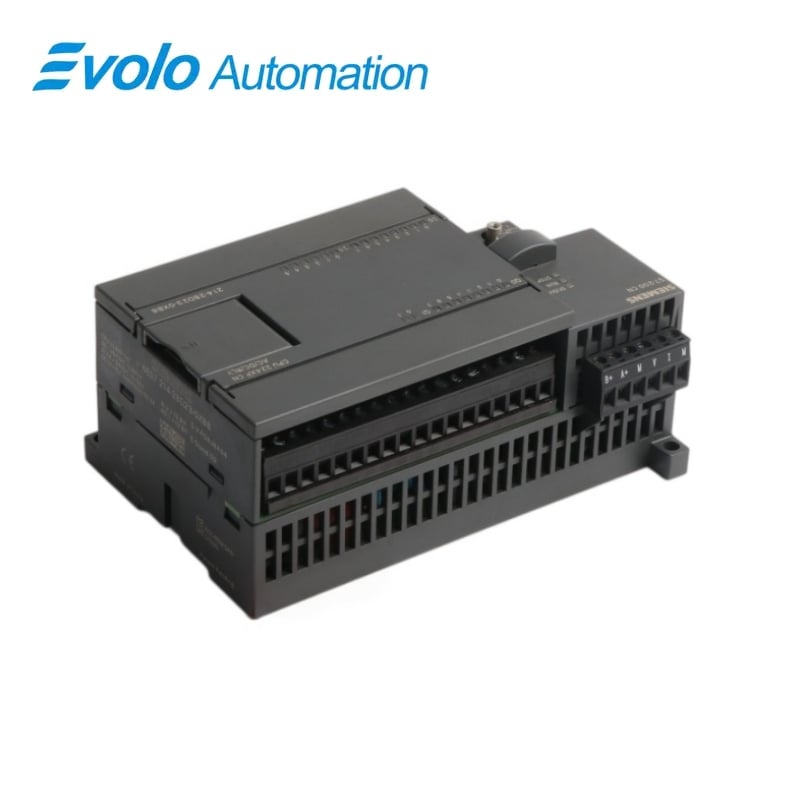

지멘스 시마틱 S7-200 6ES7214-2BD23-0XB8 CPU 224XP AC/DC/릴레이 컴팩트 컨트롤러
제조사: Siemens
상태: 새 제품
리드 타임: 재고 보유 중
원산지: 독일
보증 기간: 12개월
이메일: [email protected]
whatsApp: +86-18150117685
- 개요
- 인기 급상승 모델
- 추천 제품
개요
- 호환 가능한 S7-200 확장 모듈과 프로그래밍 도구만 사용하세요.
- 두 통신 포트의 설정과 전체 입출력 주소 맵을 모두 보존하세요.
- 자동 작동을 재개하기 전에 릴레이-부하 보호 및 아날로그 스케일링을 검증하세요.
지멘스 · SIMATIC S7-200
6ES7214-2BD23-0XB8 CPU 224XP AC/DC/릴레이 컴팩트 컨트롤러
6ES7214-2BD23-0XB8 CPU 224XP는 AC 전원 공급, 14개 디지털 입력, 10개 릴레이 출력, 2개 아날로그 입력, 1개 아날로그 출력을 하나의 컴팩트한 S7-200 컨트롤러에 통합한다.
한눈에 보기
| 브랜드 | 지멘스 |
|---|---|
| 모델 | 6ES7214-2BD23-0XB8 |
| 제품 유형 | 통합 디지털 및 아날로그 I/O를 갖춘 소형 PLC |
| 핵심 기능 | 기계 제어 로직을 실행하고, 내장 릴레이, 아날로그 및 직렬 인터페이스를 통해 현장 I/O에 연결한다. |
| 응용 프로그램 또는 호환 시리즈 | STEP 7-Micro/WIN으로 설계된 SIMATIC S7-200 설치 |
정확한 식별
교체 전에 6ES7214-2BD23-0XB8를 문자 단위로 정확히 일치시켜야 한다.
인터페이스 점검
설치된 전원, 단자, 네트워크 및 현장 배선을 확인함
프로젝트 백업
교체 전에 검증된 구성 및 애플리케이션 데이터를 보존함
제품 개요
6ES7214-2BD23-0XB8 CPU 224XP는 AC 전원 공급, 14개 디지털 입력, 10개 릴레이 출력, 2개 아날로그 입력, 1개 아날로그 출력을 하나의 컴팩트한 S7-200 컨트롤러에 통합한다.
디지털 및 아날로그 채널이 소형 기계 애플리케이션용 컨트롤러에 내장되어 있습니다. 두 개의 PPI 또는 프리포트 인터페이스가 프로그래밍 및 직렬 통신 작업을 지원합니다. 승인된 S7-200 확장 모듈을 사용해 온보드 I/O 구성 확장이 가능합니다.
주요 기능
통합 혼합 I/O
디지털 및 아날로그 채널이 소형 기계 애플리케이션용 컨트롤러에 내장되어 있습니다.
이중 직렬 통신
두 개의 PPI 또는 프리포트 인터페이스가 프로그래밍 및 직렬 통신 작업을 지원합니다.
확장 가능한 S7-200 플랫폼
승인된 S7-200 확장 모듈을 사용해 온보드 I/O 구성 확장이 가능합니다.
공식 사양
| 입력 전원 공급 | 120~240V AC |
|---|---|
| 디지털 입력 | 24 V DC 기준 14개 |
| 릴레이 출력 | 10 |
| 아날로그 입력 | 2 |
| 아날로그 출력 | 1 |
| 통합 통신 포트 | 2 |
| 통신 모드 | PPI 및 프리포트 |
| 프로그램 메모리 | 펌웨어 생성 설정에 따라 12 KB 또는 16 KB |
| 데이터 메모리 | 10 KB |
| 표준 전력 손실 | 11 W |
| 최대 센서 전원 공급 전류 | 660 mA |
| 최대 확장 버스 전류 | 280mA |
| 외형 치수 | 140 × 80 × 62 mm |
| 대략적인 무게 | 440 g |
| 프로그래밍 환경 | STEP 7-마이크로/윈 |
| 통합 고속 기능 | CPU 224XP 구성에 따른 고속 카운터 및 펄스 기능 |
자주 묻는 질문
6ES7214-2BD23-0XB8에 필요한 전원은 무엇인가?
120~240 V AC 전원을 사용하고, 24 V DC 입력 회로는 명시된 대로 별도로 배선하십시오.
6ES7214-2BD23-0XB8에 내장된 입출력 채널 수는 몇 개인가?
이 컨트롤러는 디지털 입력 14개, 릴레이 출력 10개, 아날로그 입력 2개, 아날로그 출력 1개를 갖습니다.
6ES7214-2BD23-0XB8를 프로그래밍할 때 어떤 소프트웨어를 사용해야 하는가?
설치된 CPU 펌웨어를 지원하는 STEP 7-Micro/WIN 버전을 사용하십시오.
6ES7214-2BD23-0XB8은 두 개의 직렬 포트를 통해 통신할 수 있는가?
예, 두 개의 통합 포트를 PPI 또는 지원되는 Freeport 프로토콜로 구성할 수 있습니다.
6ES7214-2BD23-0XB8을 교체하기 전에 어떤 항목을 백업해야 하나요?
Micro/WIN 프로젝트, 데이터 블록, 네트워크 주소, 통신 설정 및 아날로그 스케일링을 저장하세요.
6ES7214-2BD23-0XB8의 릴레이 부하 점검 방법은 무엇인가요?
모든 출력 회로에 대해 전압, 전류, 부하 범주 및 외부 억제 장치를 확인하세요.
6ES7214-2BD23-0XB8의 시운전 후 반드시 테스트해야 할 항목은 무엇인가요?
디지털 및 아날로그 입출력, 직렬 통신, 확장 모듈 및 전체 기계 동작 순서를 점검하세요.
