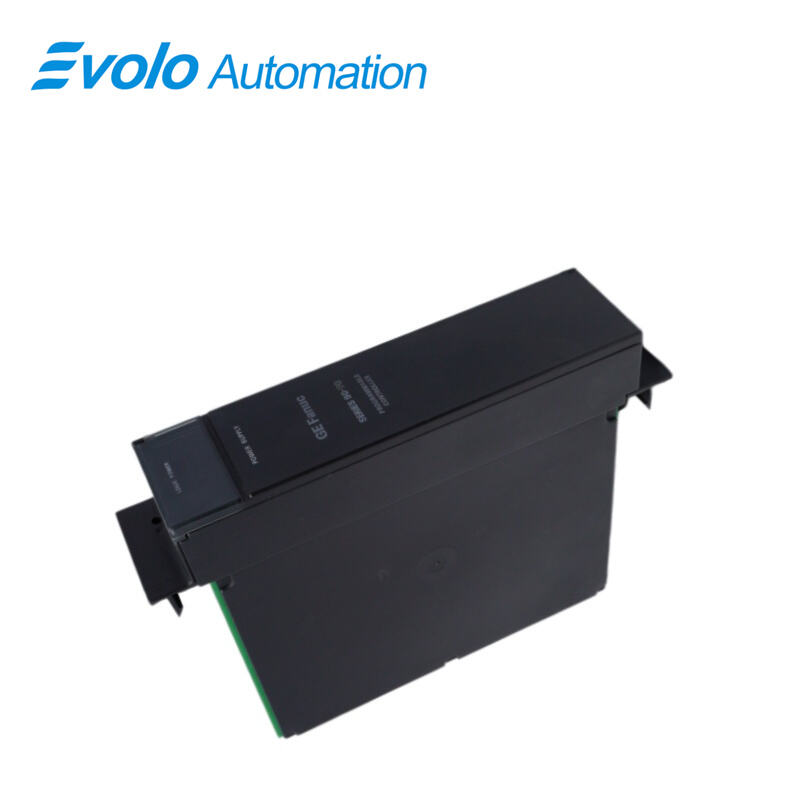

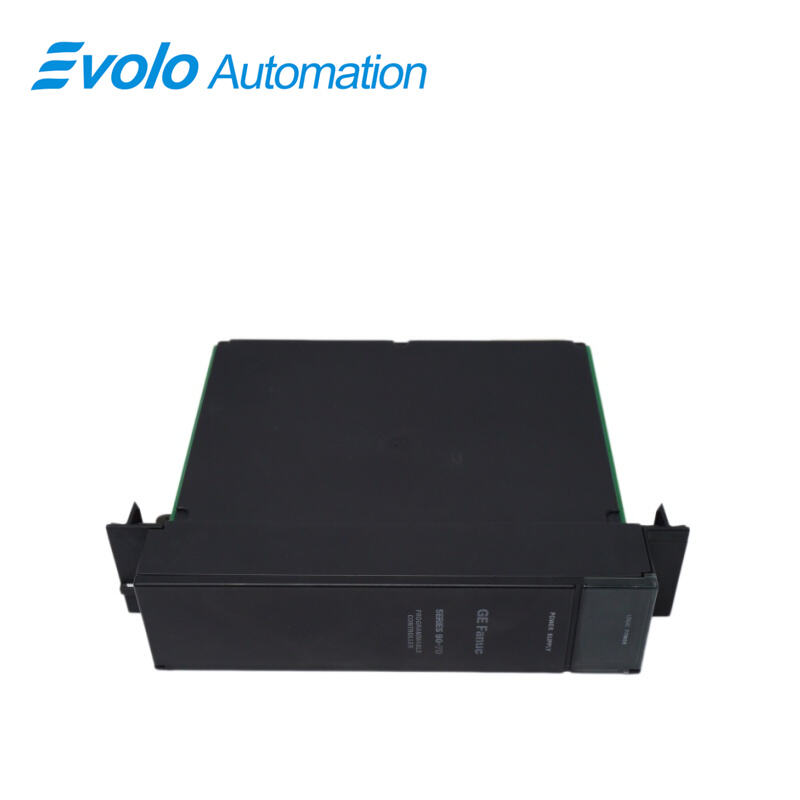

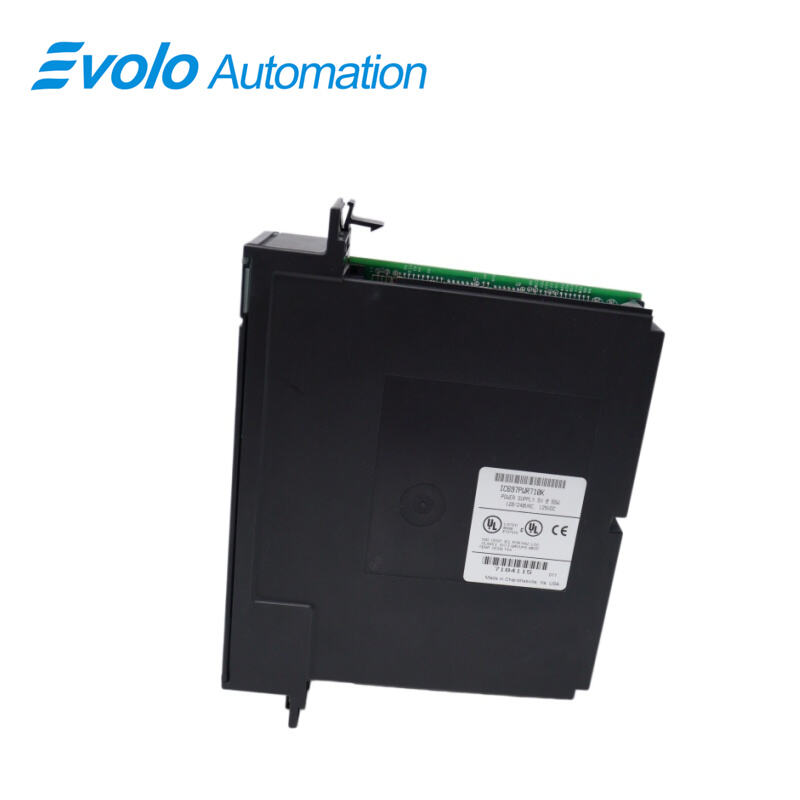

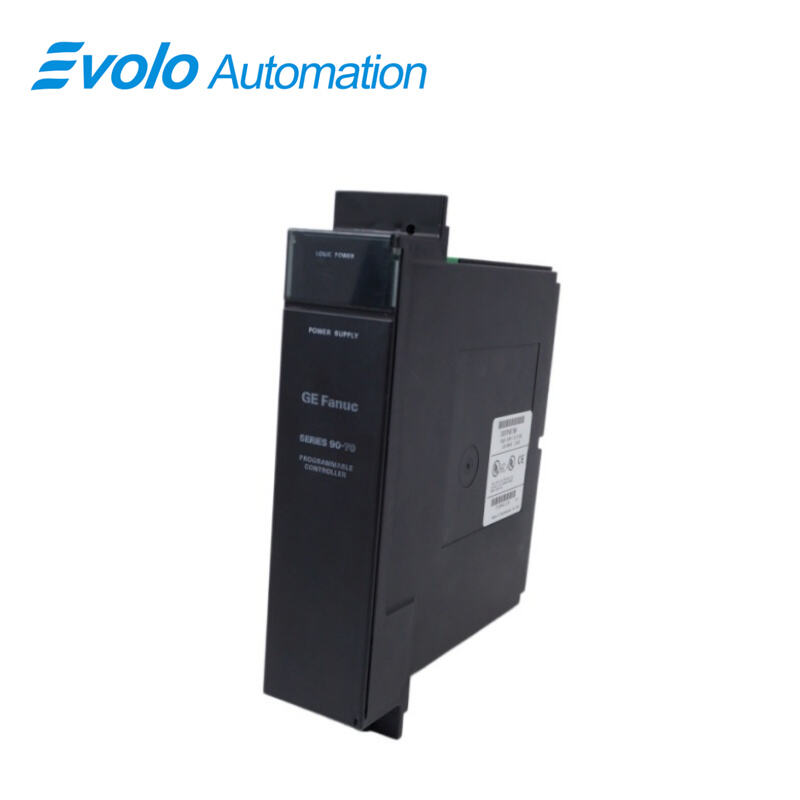

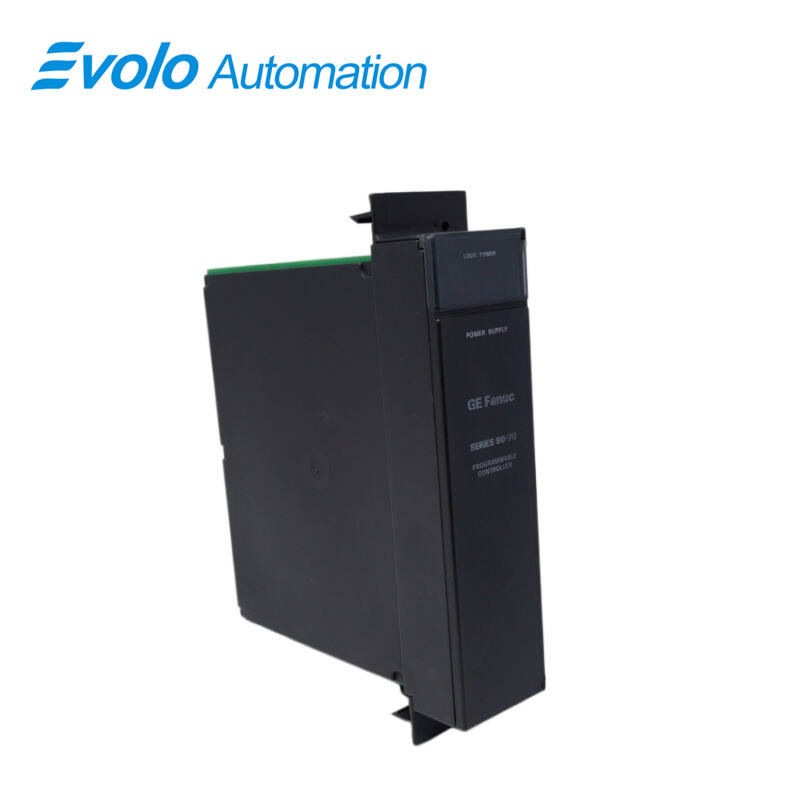

IC697PWR710 전원 공급 모듈

개요

원산지:	미국
브랜드명:	GE
모델 번호:	IC697PWR710
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

사양

제품 설명

IC697PWR710은 GE Fanuc에서 개발한 이중화 통신 모듈입니다. 이 전원 공급 모듈은 프로그래머블 컨트롤러에 신뢰성 있는 전력을 공급하도록 설계되었습니다. 이 모듈은 랙에 장착되는 유닛으로, 랙의 가장 왼쪽 슬롯에 위치한 48핀 백플레인 마운트 커넥터에 직접 연결되어 전체 시스템에 안정적인 전력 분배를 보장합니다. 이 전원 공급 장치는 백플레인에 +5볼트와 논리 레벨 시퀀싱 신호를 모두 제공할 수 있으며, 프로그래머블 컨트롤러 시스템 내 다양한 모듈의 원활한 작동을 위해 필수적입니다.

응용 분야

열발전 및 수력발전소: 터빈 제어 시스템 및 보조 기기 연동 로직에 안정적인 백플레인 전력을 제공합니다.

제철 및 금속 가공 공장: 대형 압연기 및 고로 급료 시스템과 같은 중형 자동화 장비의 제어 코어를 지원합니다.

석유 및 화학 공정 플랜트: 장기 사이클(7×24시간)으로 작동하는 공정 제어 캐비닛에 사용되며, 다중 채널 I/O 데이터 수집을 구동합니다.

제지 및 펄프 공장: 다축 동기 구동 제어 랙에 전력을 공급하여 생산 라인의 무중단 운전을 보장합니다.

특징

1 이 전원 공급 장치는 120/240 VAC 또는 125 VDC에서 작동하며, 다양한 전원 공급원을 수용하여 다양한 산업 현장에서 유연한 적용이 가능합니다.

2 5V DC 출력을 제공하며 최대 11A의 전류 용량을 갖추고 있어 단일 또는 이중 랙 구성 내 여러 모듈에 전원을 공급하기에 적합합니다.

3 이 모듈은 슬라이드 인 랙 마운트 방식으로 설계되어 설치가 간편합니다. 이를 통해 장치를 랙에 쉽게 삽입할 수 있어 가동 중단 시간을 줄이고 업그레이드 또는 교체 작업을 단순화합니다.

4 이 전원 공급 장치는 5 볼트 버스 위에 전자 단절 과전류 보호 장치로 장착되어 있으며, 오류 상태에서 제어기 및 연결 모듈에 손상을 방지합니다. 또한, 과전압 보호 는 예상치 못한 전압 급증 이 있을 경우 에 시스템을 보호 합니다.

5 전원 공급 장치는 결합된 부하가 정식 출력 범위 내에서 유지되는 한 하나의 단위로 두 개의 래크를 처리 할 수 있습니다. 전력 전원은 전선 연결 케이블 (이 따로 제공됩니다) 을 사용하여 두 번째 랙으로 확장 할 수 있습니다. 이 기능은 추가 전원 공급 장치의 필요성을 줄이고 공간과 비용을 최적화합니다.

6 AC 입력을 위해 모듈에는 전력 요인 수정 (PFC) 이 포함되어 있으며, 이는 전류의 반응 전력 구성 요소를 줄임으로써 에너지 효율을 향상시킵니다. PFC는 에너지 낭비를 최소화하고 일관된 성능을 보장합니다.

7 이 전원 공급 모듈은 정격 부하 조건에서 입력 전원이 한 사이클 동안 완전히 차단되는 상황에서도 작동을 지속할 수 있어, 짧은 시간의 전력 중단 시에도 연속적인 작동을 보장하고 시스템 신뢰성을 향상시킵니다.

과전압 보호

1 이 전원 공급 장치는 예기치 않은 과전압으로 인한 손상을 방지하기 위해 전자식 과전압 보호 회로를 포함합니다. 이 기능은 5V 버스 전압이 6.2V를 초과할 경우 출력을 자동으로 클램프함으로써 연결된 기기를 보호하여 추가적인 안전성을 제공합니다.

2 외부 과전압 처리: 출력 단자에 발생하는 외부 과전압으로 인해 전원 공급 장치의 퓨즈가 끊어지지 않습니다. 이는 외부 전압 스파이크 발생 시 퓨즈 교체로 인한 가동 중단을 방지하는 데 유리합니다.

3 내부 과전압 고장: 전원 공급 장치 내부의 고장으로 인해 과전압 상태가 발생하는 경우, 퓨즈가 끊어질 수 있습니다. 이러한 경우 사용자는 기능을 복구하기 위해 1A, 250V, 5×20mm 규격의 퓨즈로 교체해야 합니다.

과전류 보호

1 과전류 한계: 이 모듈은 일반적으로 12암페어의 과전류 한계를 갖도록 설계되었습니다. 전류가 이 임계값을 초과할 경우 출력 전압이 감소하여 잠재적인 문제를 알리고 시스템을 과부하 상태로부터 보호합니다.

2 과부하에 대한 응답: 과부하(또는 단락 회로) 상황 발생 시, 모듈의 출력 전압은 부하가 제거되거나 허용 가능한 수준으로 조정될 때까지 낮은 상태를 유지합니다. 이러한 동작은 과도한 전류 소비로 인한 지속적인 스트레스 또는 손상으로부터 전원 공급 장치 및 연결된 구성 요소를 보호합니다.

3 과부하 시 퓨즈 무결성: 단락 회로를 포함한 과부하 상황에서도 퓨즈가 용단되지 않으므로, 과부하가 해소되면 시스템이 기능을 계속 유지할 수 있습니다.

자주 묻는 질문

Q: IC697PWR710란 무엇입니까?
A: IC697PWR710은 GE사에서 VersaMax 시리즈 하에 개발한 전원 공급 모듈입니다.

Q: IC697PWR710 전원 공급 모듈은 120/240 VAC와 125 VDC 모두에서 작동할 수 있습니까?
A: 예, 전원 공급 모듈은 120/240 VAC 및 125 VDC 입력 전압 모두에서 작동하도록 설계되었습니다. 이 모듈은 90~264 VAC(47~63 Hz) 또는 100~150 VDC의 광범위한 입력 전압 범위를 지원하므로 다양한 산업 환경 및 서로 다른 전원 구성에서 사용할 수 있습니다.

Q: 이 IC697PWR710 전원 공급 모듈의 출력 용량은 얼마입니까?
A: 이 전원 공급 모듈은 최대 11A 용량의 5V DC 출력을 제공합니다. 이는 시스템 내 여러 모듈을 동시에 구동하기에 충분하며, 프로그래머블 컨트롤러 또는 기타 5V DC 전원이 필요한 장비에 안정적인 전력 공급을 보장합니다.

Q: IC697PWR710 전원 공급 모듈은 어떻게 장착됩니까?
A: 이 모듈은 슬라이드 인 랙 마운트 방식으로 설계되어 설치가 신속하고 간편합니다. 모듈은 랙 내부에 장착된 48핀 백플레인 커넥터로 쉽게 삽입되며, 설치 또는 교체 시 설정 과정을 단순화하고 가동 중단 시간을 최소화합니다.
