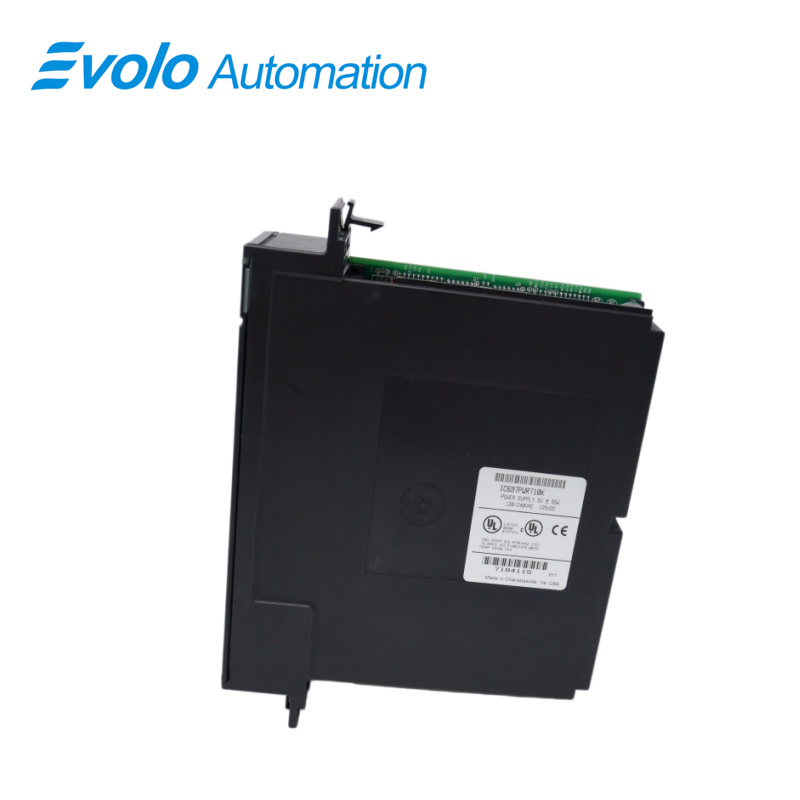

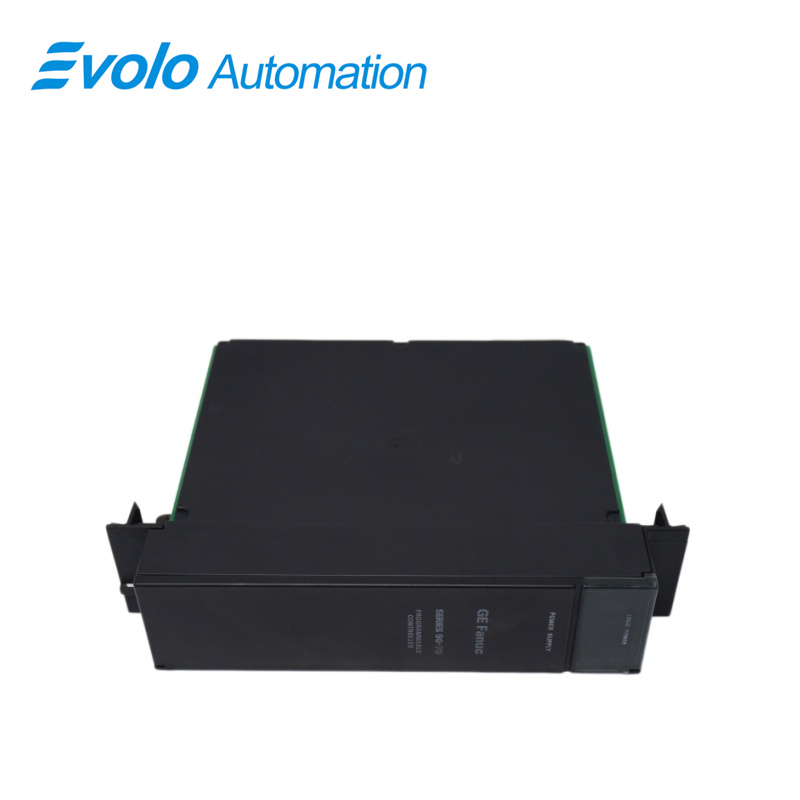

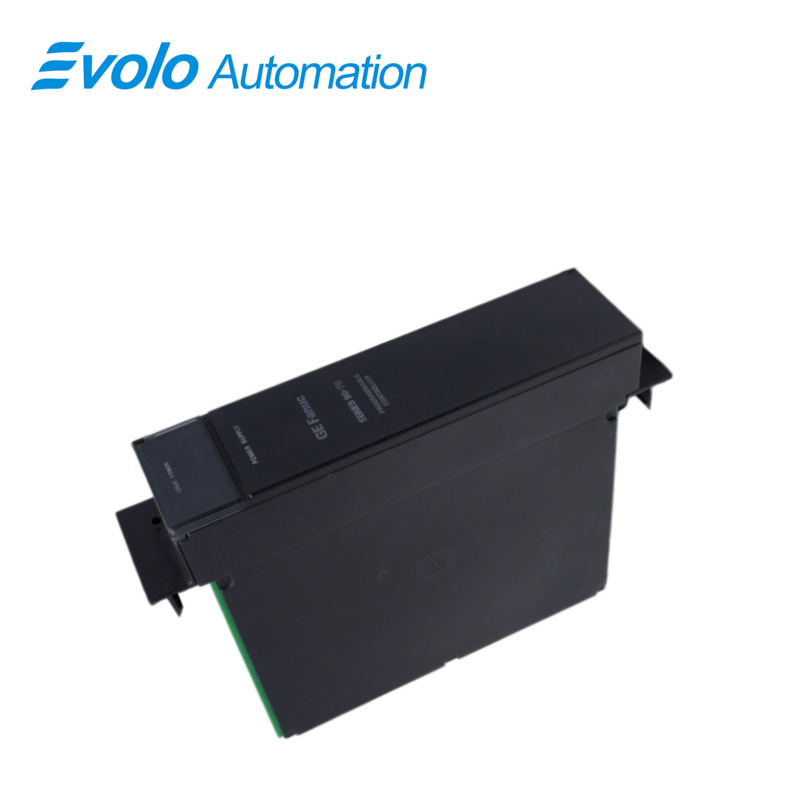

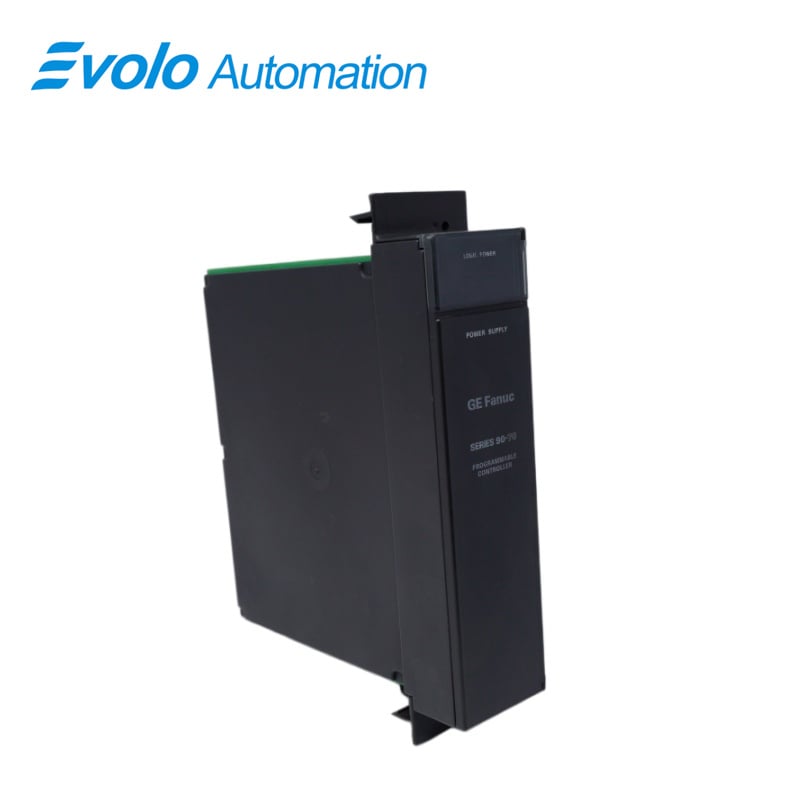

IC697PWR710-voedingsmodule

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC697PWR710
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

IC697PWR710 is een redundante communicatiemodule ontwikkeld door GE Fanuc. Deze voedingsmodule is ontworpen om betrouwbare stroom te leveren aan programmeerbare regelaars. Het is een op het rack gemonteerde eenheid die rechtstreeks aansluit op een 48-pins achtervlak-gemonteerde connector in de linkerste slot van het rack, waardoor een stabiele stroomverdeling in het hele systeem wordt gewaarborgd. De voedingsbron kan zowel +5 volt als logische sequentiesignalen naar het achtervlak leveren, wat essentieel is voor een naadloze werking van verschillende modules binnen het programmeerbare besturingssysteem.

Toepassingen

Thermische en waterkrachtcentrales: leveren stabiele achtergrondvoeding voor turbinesysteemregelingen en interlocklogica van hulpapparatuur.

Staal- en metallurgische fabrieken: ondersteunen de regelkern van zwaar belaste geautomatiseerde apparatuur, zoals grote walsmachines en hoogovens-toevoersystemen.

Petroleum- en chemische verwerkingsfabrieken: worden gebruikt in procesregelkasten met lange bedrijfsduur (7x24 uur) voor het aansturen van meerkanaals I/O-acquisitie.

Papier- en pulpfabrieken: voeden regelkasten voor meervoudige as synchrone aandrijving, waardoor ononderbroken productielijnbedrijf wordt gewaarborgd.

Kenmerken

1 Deze voeding werkt op 120/240 V wisselstroom of 125 V gelijkstroom, waardoor diverse stroombronnen kunnen worden gebruikt en flexibiliteit in verschillende industriële omgevingen wordt geboden.

2 Levert een gelijkstroomuitgang van 5 volt met een stroomcapaciteit tot 11 ampère, waardoor het geschikt is voor het voeden van meerdere modules binnen één of twee rekconfiguraties.

3 Het uitwisselbare rackmontagesysteem van de module maakt installatie eenvoudig. Hierdoor kan het apparaat gemakkelijk in het rack worden geschoven, waardoor stilstandtijd wordt verminderd en upgrades of vervangingen worden vereenvoudigd.

4 Deze voeding is uitgerust met elektronische kortsluitings- en overstroombeveiliging op de 5-volt-bus, waardoor schade aan de besturingseenheid en aangesloten modules tijdens storingen wordt voorkomen. Bovendien beschermt de overspanningsbeveiliging het systeem bij onverwachte spanningspieken.

5 De voeding kan twee racks met één eenheid aansturen, mits de gecombineerde belasting binnen de nominale uitvoerwaarde blijft. De stroomvoorziening voor het tweede rack kan worden verlengd met behulp van een vooraf bedrade interconnectiekabel (afzonderlijk verkrijgbaar). Deze functie vermindert de behoefte aan extra voedingseenheden, waardoor ruimte en kosten worden geoptimaliseerd.

6 Voor AC-ingangen bevat de module een vermogensfactorcorrectie (PFC), die de energie-efficiëntie verbetert door het reactieve stroomcomponent te verminderen. PFC minimaliseert energieverlies en zorgt voor consistente prestaties.

7 Deze voedingmodule kan een volledig uitvallen van de ingangsspanning gedurende één cyclus bij volledige belasting doorstaan, wat ononderbroken bedrijf waarborgt tijdens korte stroomonderbrekingen en de betrouwbaarheid van het systeem verhoogt.

Overspanningsbeveiliging

1 De voeding bevat een elektronische overspanningsbeveiligingscircuit om schade door onverwachte spanningspieken te voorkomen. Deze functie biedt extra veiligheid doordat de uitgang automatisch wordt begrensd wanneer de spanning op de 5-volt-bus hoger is dan 6,2 volt, waardoor aangesloten apparatuur wordt beschermd.

2 Externe overspanningsafhandeling: Een externe overspanning op de uitgang veroorzaakt niet dat de zekering van de voeding doorslaat. Dit is voordelig omdat het downtime door zekeringvervanging bij een externe spanningspiek voorkomt.

3 Interne overspanningsfouten: In gevallen waarbij een interne fout binnen de voeding leidt tot een overspanningstoestand, kan de zekering doorslaan. In dergelijke gevallen moet de gebruiker de zekering vervangen door een zekering van 1 ampère, 250 volt, 5 × 20 mm om de functionaliteit te herstellen.

Overstroombeveiliging

1 Stroombegrenzing: De module is ontworpen met een typische stroombegrenzing van 12 ampère. Als de stroom deze drempel overschrijdt, daalt de uitgangsspanning, wat op een mogelijke storing wijst en het systeem beschermt tegen overbelasting.

2 Reactie op overbelasting: Tijdens een overbelasting (of kortsluiting) blijft de uitgangsspanning van de module verlaagd totdat de belasting wordt verwijderd of wordt aangepast naar een aanvaardbaar niveau. Dit gedrag beschermt de voeding en de aangesloten componenten tegen continue belasting of schade door te veel stroomafname.

3 Zekeringintegriteit tijdens overbelasting: Een overbelastingsomstandigheid, inclusief kortsluiting, zal niet leiden tot het doorslaan van de zekering, waardoor het systeem zijn functionaliteit behoudt zodra de overbelasting is opgeheven.

Veelgestelde Vragen

V: Wat is de IC697PWR710?
A: Het is een voedingseenheid ontwikkeld door GE in de VersaMax-serie.

V: Kan de IC697PWR710-voedingseenheid werken met zowel 120/240 V wisselstroom als 125 V gelijkstroom?
A: Ja, de voedingseenheid is ontworpen om te werken met zowel 120/240 V wisselstroom als 125 V gelijkstroom. De ingangsspanning kan variëren van 90 tot 264 V wisselstroom (47–63 Hz) of 100 tot 150 V gelijkstroom, waardoor de module geschikt is voor diverse industriële omgevingen en verschillende stroomconfiguraties.

V: Wat is het uitgangsvermogen van deze IC697PWR710-voedingseenheid?
A: De voedingseenheid levert een gelijkstroomuitgang van 5 volt met een capaciteit tot 11 ampère. Dit is voldoende om meerdere modules binnen het systeem van stroom te voorzien en zorgt voor een stabiele voeding voor programmeerbare besturingen of andere apparatuur die 5 V gelijkstroom vereist.

V: Hoe wordt de IC697PWR710-voedingsmodule gemonteerd?
A: De module is ontworpen met een uitschuifbare rackmontageconstructie, waardoor de installatie snel en eenvoudig verloopt. Hij schuift in een 48-pins backplane-bevestigde connector in de rack, wat het installatieproces vereenvoudigt en de stilstandtijd tijdens installatie of vervanging vermindert.
