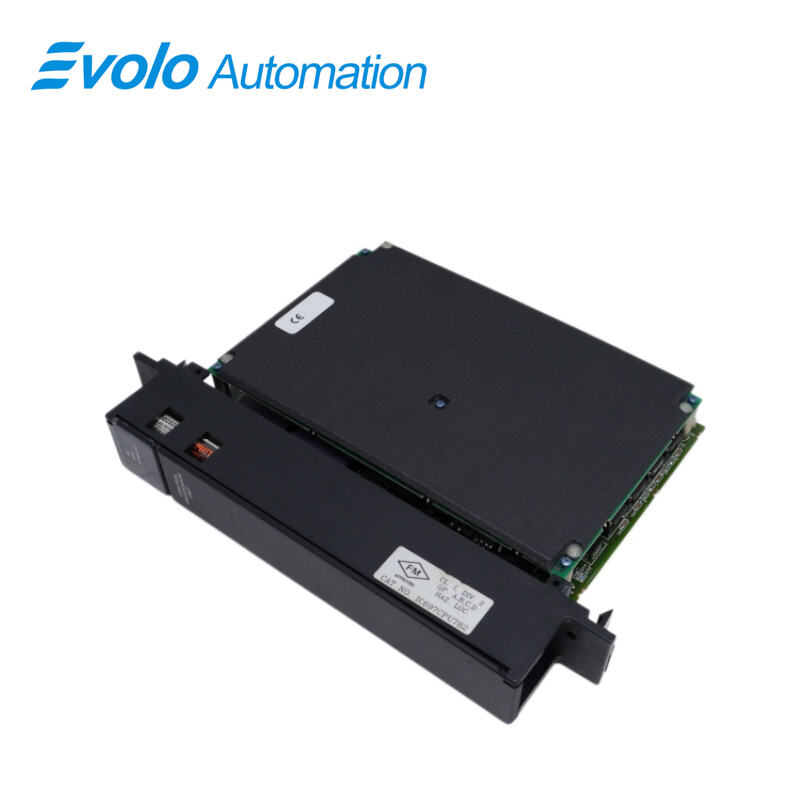

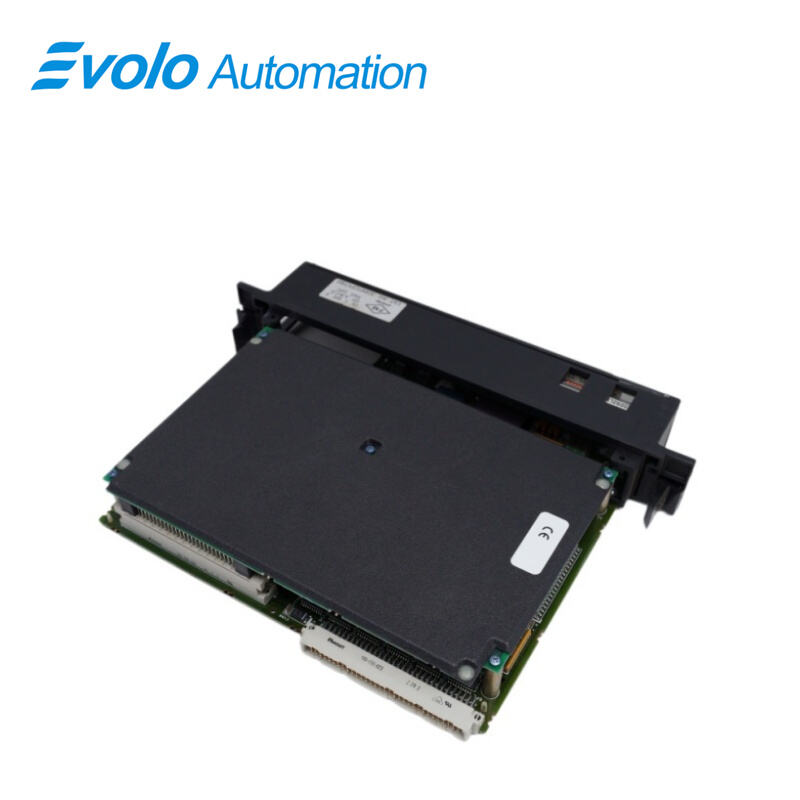

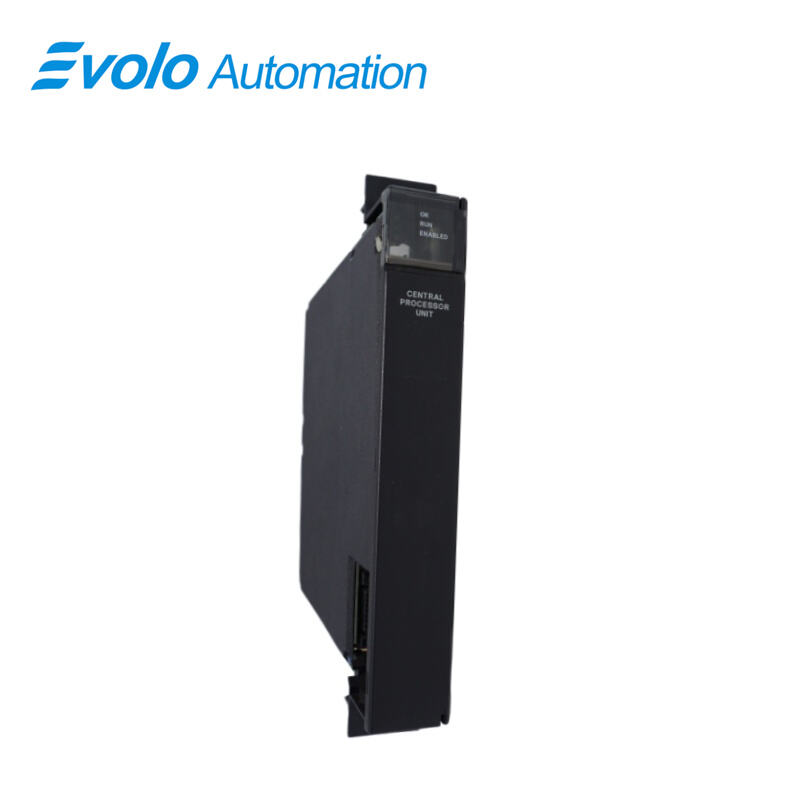

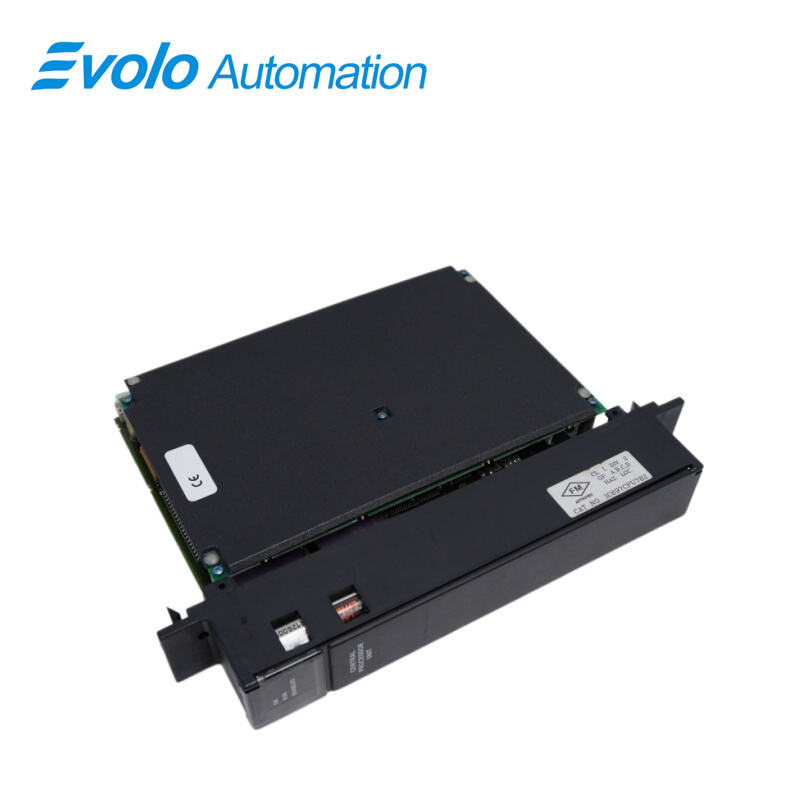

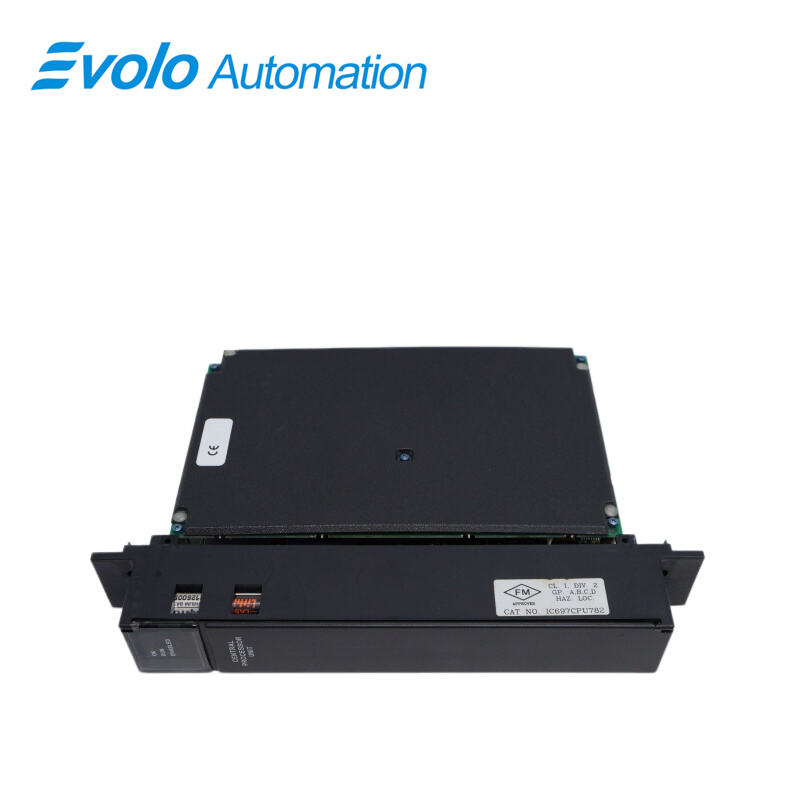

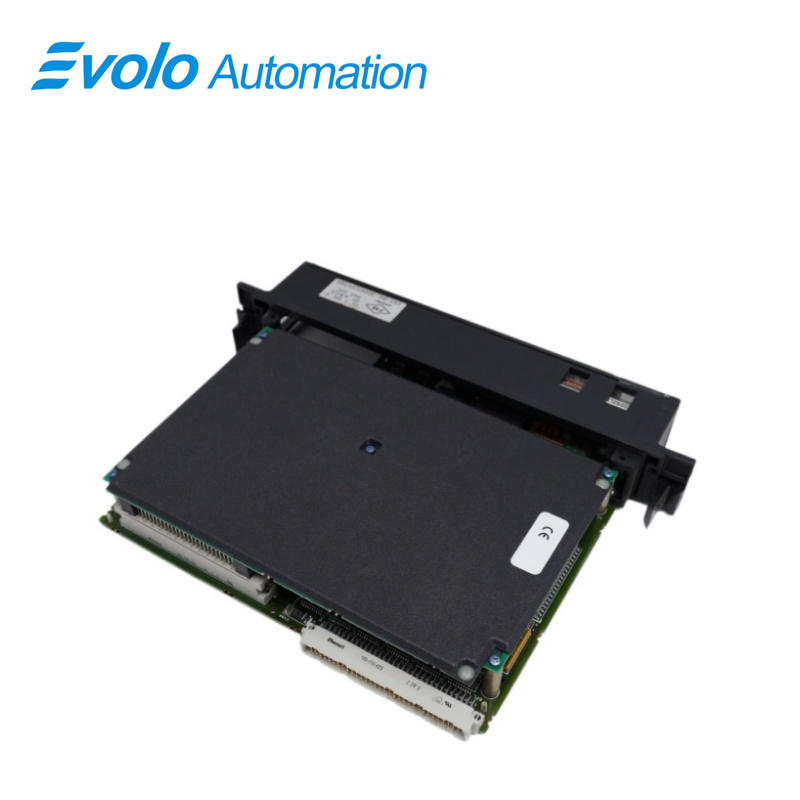

IC697CPU782 중앙처리장치(CPU)

개요

원산지:	미국
브랜드명:	GE
모델 번호:	IC697CPU782
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

사양

제품 설명

IC697CPU782은 단일 랙 슬롯에 장착할 수 있도록 설계된 중앙처리장치(CPU)입니다. 이 장치는 기계 및 물류 처리 시스템을 실시간으로 제어할 수 있습니다. 랙 장착형 백플레인(backplane)을 통해 다양한 입출력(I/O) 모듈과 통신할 수 있습니다. 이 장치의 작동 및 제어는 실행/정지 제어 스위치 또는 해당 소프트웨어가 설치된 연결된 컴퓨터를 사용하여 수행합니다. IC697CPU782은 16MHz 마이크로프로세서를 탑재하여 0.4마이크로초의 성능 속도로 부동소수점 연산을 수행할 수 있습니다. 이 장치는 최대 12K개의 디지털 입출력과 8K개의 아날로그 입출력을 혼합 처리할 수 있습니다.

응용 분야

대규모 화학 공장/정유소: 복잡한 비례-적분-미분(PID) 폐루프 제어, 원료 배합, 다중 공정 모니터링을 관리하는 데 사용됨.

제지 공장: 고속 제지 기계 운전 중 장력 제어를 조율하고, 압착 및 건조 시스템을 위한 정밀한 데이터 획득 기능을 제공함.

대규모 발전소: 터빈 모니터링, 수처리 순환, 발전소 보조 시스템 내 전력 부하 분배를 담당함.

특징

부동 소수점 연산을 지원합니다.

단일 슬롯 CPU

12K개의 입력 및 출력(임의 조합 가능)

최대 8K개의 아날로그 입출력

불리언 함수당 0.4마이크로초

16 MHz, 80386DX 마이크로프로세서

IC660/IC661 및 IC697 I/O 제품 지원

Windows 95 또는 Windows NT에서 실행되는 MS-DOS 또는 Windows 소프트웨어 제품을 통해 이더넷 TCP/IP 또는 SNP 포트를 통해 프로그래밍 가능

동일 슬롯에서 최대 512 K바이트의 배터리 백업 확장 메모리를 지원함

구성 가능한 데이터 및 프로그램 메모리

배터리 백업 캘린더 시계

세 가지 위치로 설정 가능한 작동 모드 스위치

비밀번호로 제어되는 접근 권한

키스위치 기반 메모리 보호 기능

네 개의 상태 표시 LED

소프트웨어를 통한 구성 (DIP 스위치나 점퍼 설정 불필요)

전면 도어 내부에 참조 정보 수록

기능

IC697CPU782은 부동소수점 연산을 지원하는 단일 슬롯 프로그래머블 컨트롤러 CPU이다. CPU782는 실시간으로 기계, 공정 및 자재 취급 시스템을 제어하기 위해 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어로 프로그래밍 및 구성된다.

CPU 782는 랙 장착형 백플레인(IC697CHS750, 782, 783, 790, 791)을 통해 VME C.1 표준 형식으로 I/O 및 스마트 옵션 모듈과 통신합니다.

지원되는 옵션 모듈에는 모든 IC697 LAN 인터페이스 모듈, 여러 개의 코프로세서 모듈, IC660/IC661 I/O용 버스 컨트롤러, 통신 모듈, 그리고 IC697 시리즈의 모든 디스크리트 및 아날로그 I/O 모듈이 포함됩니다. IC697CPU782의 프로그램 및 데이터 메모리는 배터리 백업된 CMOS RAM을 탑재한 확장 메모리 보드(128KB, 256KB 또는 512KB 용량) 또는 비휘발성 플래시 메모리 256KB와 함께 256KB의 RAM을 탑재한 확장 메모리 보드를 연결하여 확보할 수 있습니다.

구성

IC697CPU782 및 I/O 시스템은 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어로 구성됩니다. 시스템 구성에 DIP 스위치나 점퍼는 사용되지 않습니다. CPU는 전원 공급 시 및 작동 중 주기적으로 실제 모듈 및 랙 구성 여부를 확인합니다. 실제 구성은 프로그래밍된 구성과 동일해야 합니다. 차이가 발생할 경우, 구성된 오류 대응 방식에 따라 CPU 경보 처리 기능으로 보고됩니다. 구성 기능에 대한 설명은 참고 자료 1을 참조하십시오.

자주 묻는 질문(FAQ)

Q: IC697CPU782란 무엇입니까?
A: IC697CPU782은 GE Fanuc 90-70 시리즈의 16 MHz, 32비트, 확장 가능, 부동 소수점 연산 기능을 갖춘 중앙처리장치(CPU)입니다.

Q: IC697CPU782을 테스트하려면 무엇이 필요합니까?
A: IC697CPU782, 슬롯 랙, 그리고 전원 공급 장치가 필요합니다.

Q: 프로세서를 테스트할 때 상단 LED가 켜지지 않거나 깜빡이면 이는 무엇을 의미합니까?
A: 이는 프로세서에 분명히 문제가 있음을 의미합니다.

Q: IC697CPU782에 탑재된 포트를 어떻게 테스트합니까?
A: Proficy Machine Edition으로 진입한 후, 컨트롤러 오류 테이블 및/또는 I/O 오류 테이블을 초기화하십시오—그 외에는 아무 작업도 수행하지 마십시오. 그런 다음, '다운로드 및 실행(Download and Run)'을 클릭하십시오. 하드웨어, 구성(configuration), 논리(logic)를 모두 다운로드해야 합니다. 목표는 프로세서를 실행 모드(Run Mode)로 전환하는 것입니다.

Q: 각 LED는 무엇을 나타내나요?
A: 상단 LED는 OK LED이며, 중간 LED는 실행 가능(LED)이고, 하단 LED는 I/O 가능(LED)입니다.

Q: IC697CPU782에서 테스트해야 할 다른 항목은 무엇입니까?
A: LED 아래에 있는 토글 스위치를 테스트해야 합니다. 이 토글 스위치는 LED를 끄는 기능을 하며, 스위치를 켜고 끄는 동작이 정상적으로 작동하는지 확인하시면 됩니다.

Q: 프로세서에 문제가 있다고 생각되면 어떻게 해야 하나요?
A: 문제를 확인하기 위해 프로세서를 실행 모드로 하루 밤 또는 주말 내내 그대로 두어, 실행 모드를 지속적으로 유지하는지 여부를 점검해야 합니다.
