개요

원산지:	미국
브랜드명:	GE
모델 번호:	IC697CPU772
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

사양

모델:	IC697CPU772
모듈 유형	중앙처리장치(CPU)
배터리 보관 수명:	20°C(68°F)에서 10년
기억력 유지:	전원 미가동 시 명목상 6개월
+5V 버스 전류 요구량:	1.2A(확장 메모리 포함)
실시간 시계 정확도:	하루당 ±3.5초
경과 시간 시계 정확도:	최대 ±0.01%
직렬 포트:	RS-422/485 호환, 프로그래머 직렬 연결(1포트)
표준 준수:	VME 표준 C.1을 지원하도록 설계된 VME 시스템
최대 배터리 백업 메모리:	512 Kbyte
클록 속도:	12 MHz
마이크로프로세서:	80C186

제품 설명

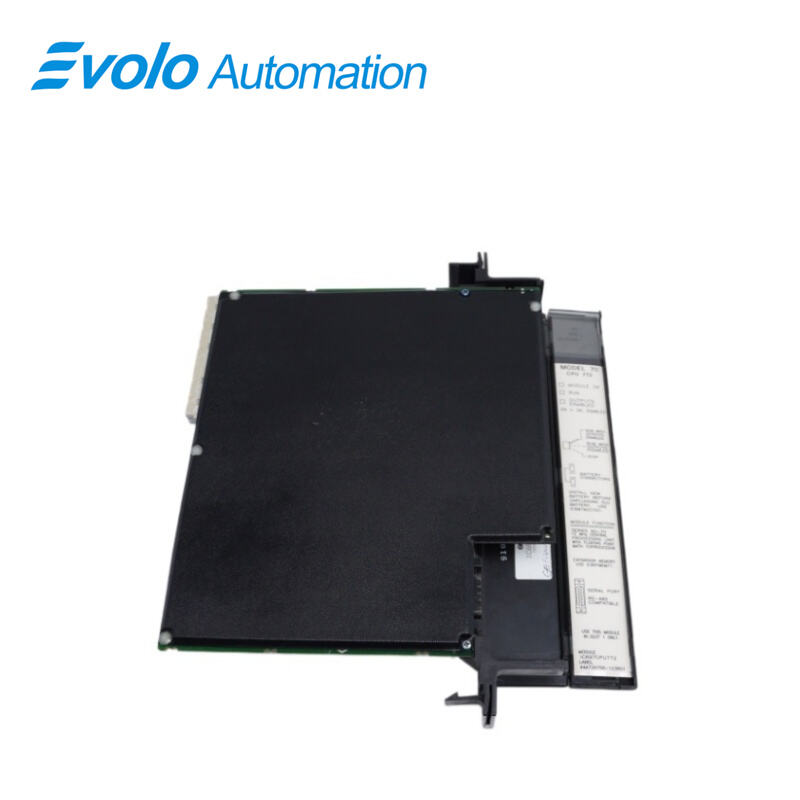

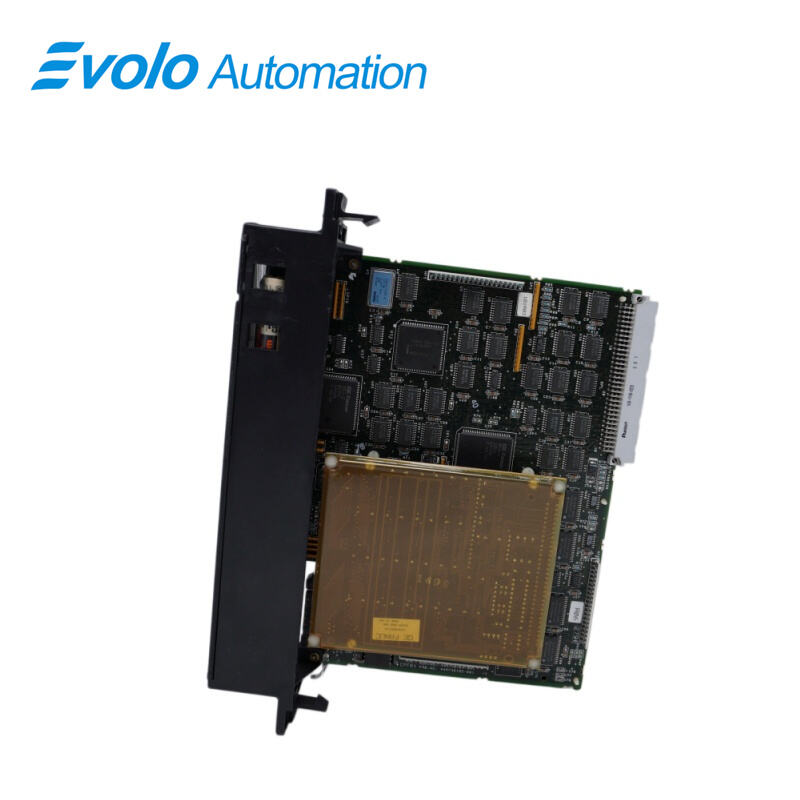

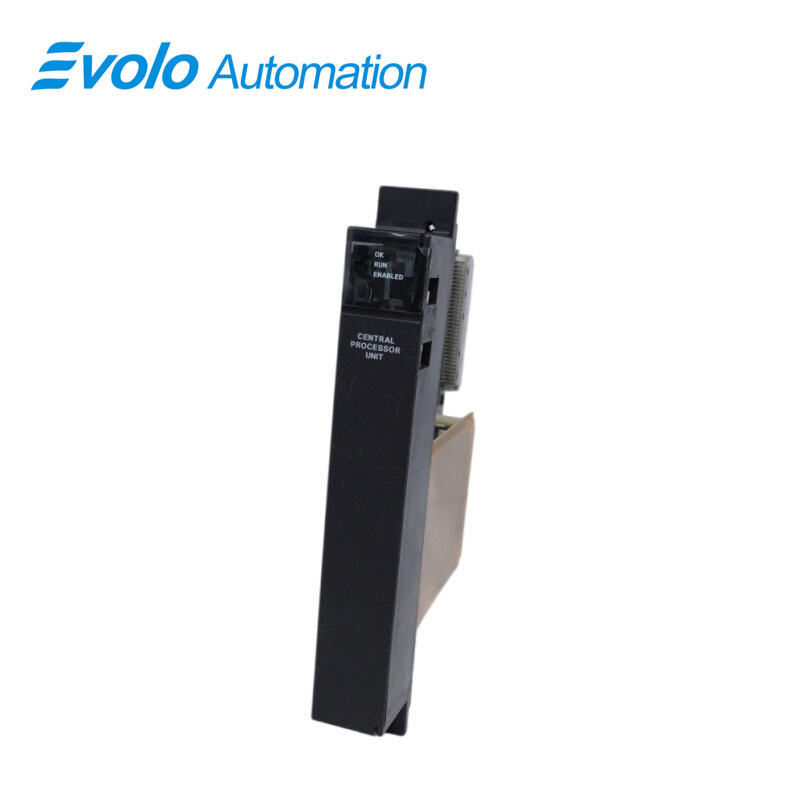

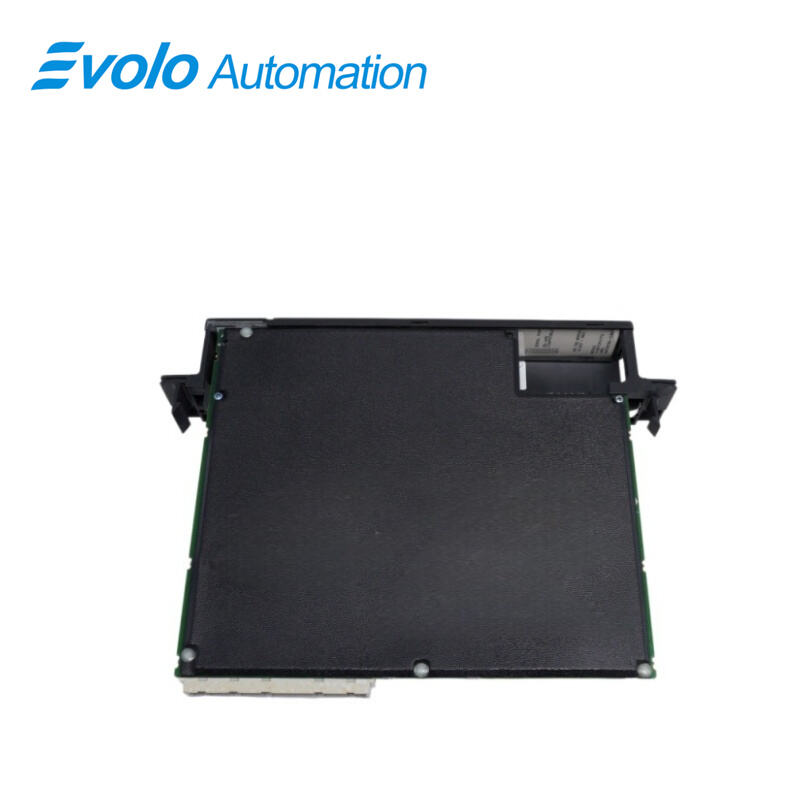

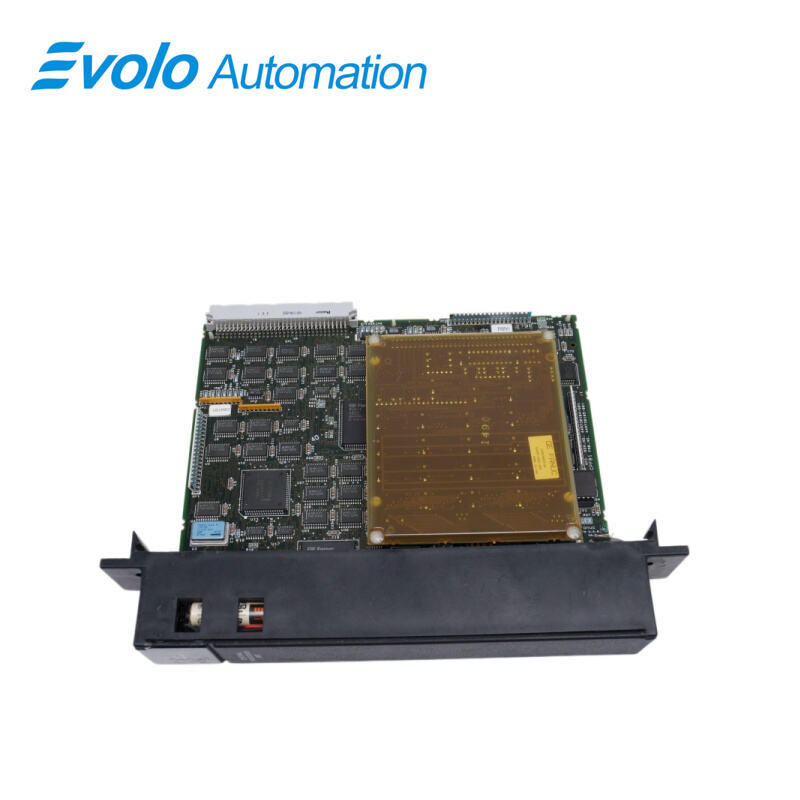

IC697CPU772 모듈은 GE Fanuc의 Series 90-70 프로그래머블 로직 컨트롤러(PLC)와 호환되는 CPU 모듈입니다. Series 90-70 제품군은 완전한 기능을 갖춘 컨트롤러를 제공하는 PLC 및 PLC 구성 요소의 일련 제품으로, 어떤 시스템에도 쉽게 설정하고 설치할 수 있도록 설계되었습니다. Series 90-70 PLC는 GE Fanuc의 더 광범위한 Series 90 PLC 제품군에 속하는 다른 PLC들과 호환되도록 설계되었습니다. Series 90-70 라인에는 CPU 모듈, 랙, I/O 시스템, 전원 공급 장치, Genius I/O 및 다양한 옵션 모듈을 포함하여 다수의 서로 다른 PLC 시스템 구성 요소가 포함되어 있습니다. CPU 모듈의 아키텍처는 Intel 80X86 또는 80X86DX 프로세서를 기반으로 합니다. IC697CPU772 모듈은 12MHz 시스템 클록을 사용하는 80C186 마이크로프로세서를 채택합니다.

응용 분야

중형에서 대형 강철/알루미늄 가공 공장: 압연기 조정공정(러프닝 밀), 마감공정 라인 및 자동화 창고를 제어합니다. 분석: 고속 가공이 가능하며, 여러 개의 연장 랙(rack)을 동기화하여 운영할 수 있습니다.

석탄/수력 발전소: 보조 장비 제어, 탈황 및 탈질 공정, 그리고 펌프장의 중앙 집중 제어에 사용됩니다. 분석: 높은 논리 처리량을 제공하여 점(point)이 집중된(수천 개의 I/O 점) 보조 공정에 적합합니다.

펄프 및 제지 공장: 분쇄, 선별 및 단순한 제지기 구동을 관리합니다. 분석: 시리즈 90-70의 프레임 구조는 진동에 강해 제지 공장과 같은 중공업 환경에 적합합니다.

대규모 화학 공장/하수 처리장: 반응기 그룹 및 가압 펌프장을 제어합니다. 분석: 더 많은 PID 루프 연산을 지원하여 공정 제어의 부드러움을 향상시킵니다.

특징

32비트 CPU 아키텍처: 고급 공정 제어를 위한 부동 소수점 연산을 지원합니다.

단일 슬롯 설계: 시리즈 90-70 PLC 랙에 효율적으로 장착 가능.

확장 가능한 메모리: 프로그램 확장을 위해 64–512 KB CMOS 메모리 모듈을 지원.

80C186 마이크로프로세서: 안정적인 실행 속도를 위해 12 MHz에서 작동.

직렬 통신: 프로그래밍 및 진단을 위한 내장 직렬 포트 포함.

5 VDC 동작: PLC 백플레인 전원 공급으로부터 1.2 A 소비.

백업 배터리 지원: 정전 시 시스템 메모리를 유지.

고용량 I/O: 최대 2048개의 디스크리트 I/O 및 최대 8K 아날로그 I/O 채널을 지원.

기능

CPU 772는 부동소수점 연산을 수행할 수 있는 단일 슬롯 PLC CPU입니다. CPU 772는 실시간 기계 제어, 공정 제어 및 물류 처리 시스템 제어를 위해 MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어로 프로그래밍 및 구성됩니다. CPU 772는 랙 장착형 백플레인(IC697CHS750, 782, 783, 790, 791)을 통해 VME C.1 표준 형식으로 I/O 및 스마트 옵션 모듈과 통신합니다.

지원되는 옵션 모듈에는 IC697 LAN 인터페이스 모듈, 여러 종류의 코프로세서 모듈, IC660/IC661 I/O 제품용 버스 컨트롤러, 통신 모듈, I/O 링크 인터페이스, 그리고 모든 IC697 시리즈 디스크리트 및 아날로그 I/O 모듈이 포함됩니다.

설치

PLC 장비를 안전하고 신뢰성 있게 작동시키기 위한 적절한 설치는 OEM, 시스템 통합업체 또는 최종 사용자의 책임입니다. 제품 매뉴얼에는 PLC 장비의 설치, 시작 및 올바른 사용에 관한 상세 정보가 제공되어 있습니다. PLC 프로그래밍 소프트웨어와 함께 제공되는 설치 매뉴얼에는 장비를 올바르게 설치하는 방법이 설명되어 있습니다. PLC 설치가 FCC 또는 CE 지침과 같은 지원되는 표준을 준수해야 하는 경우, 추가 지침을 위해 PLC 프로그래밍 소프트웨어와 함께 제공되는 '표준 준수를 위한 설치 요구사항' 문서를 참조하십시오.

1 관련 프로그래머블 컨트롤러 하드웨어 설치 매뉴얼을 참조하지 않고는 설치를 시도해서는 안 됩니다.

2. PLC 전원이 꺼져 있는지 확인한 후 CPU 772 모듈을 설치하세요.

3. 메모리 보드의 고정 나사를 이미 CPU에 설치된 스탠드오프와 정렬하세요.

4. 메모리 보드를 CPU 커넥터 위로 밀어 넣되, 결합되는 나사가 각각 대응하는 스탠드오프와 계속 정렬되도록 하세요.

5. #1 포드라이버를 사용하여 각 메모리 보드 나사를 스탠드오프에 조이세요.

6. 배터리를 모듈의 두 배터리 커넥터 중 하나에 연결하세요.

7. 토글 스위치를 STOP 위치로 설정하세요.

8. 랙 0의 슬롯 1에 설치하세요(그림 1 참조).

9. 전원을 켜세요.
