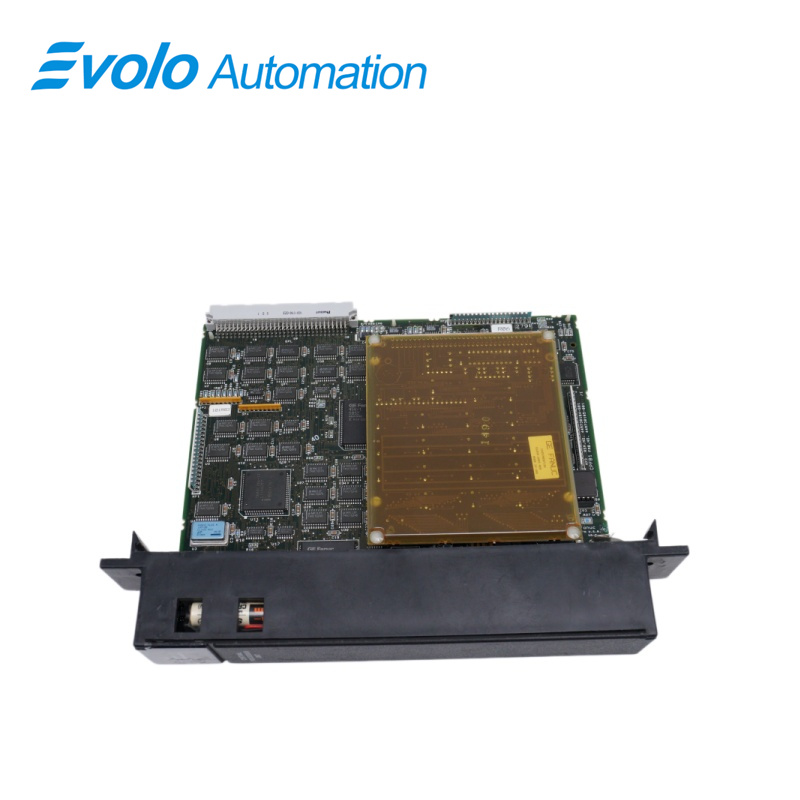

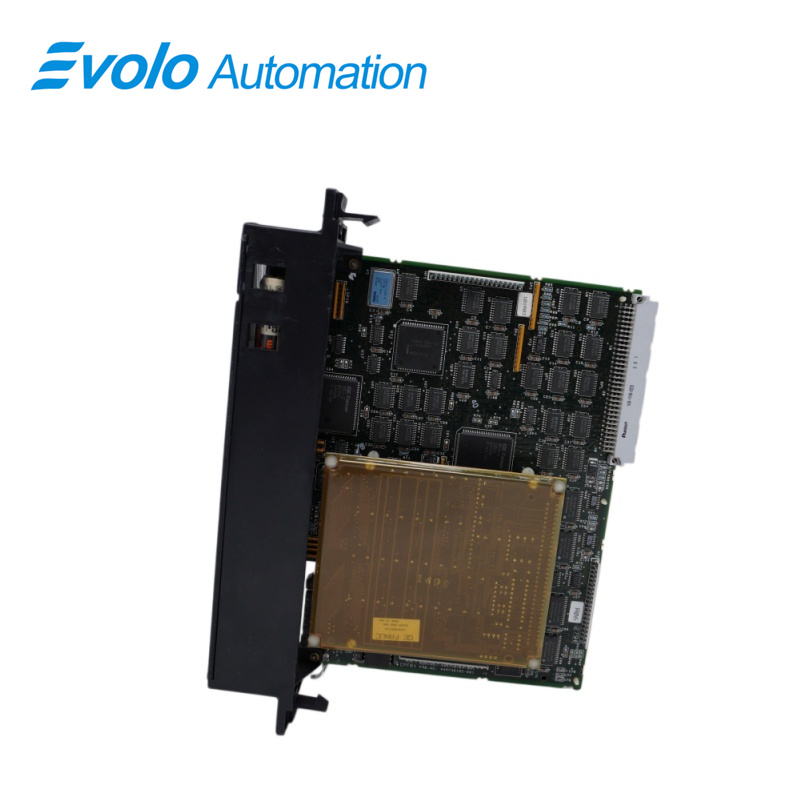

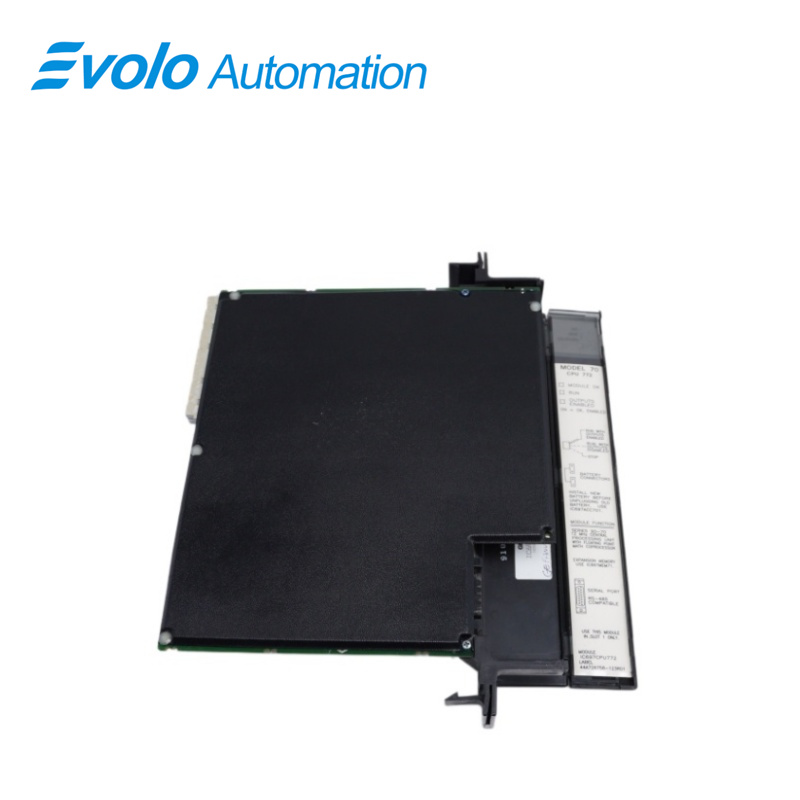

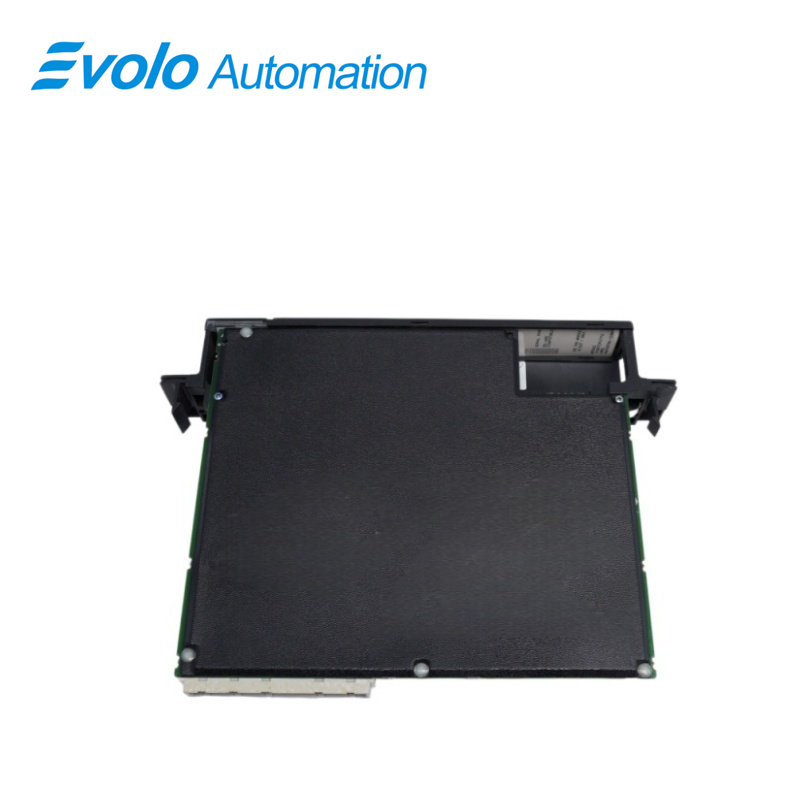

IC697CPU772 Central Processing Unit

Oversigt

Oprindelsessted:	USA
Mærkenavn:	GE
Modelnummer:	IC697CPU772
Indpakning:	Original ny, fabrikssigel
Leveringstid:	5-7 Dage
Betalingsbetingelser:	T/T
Leveringsevne:	På lager

Specifikationer

Beskrivelse

IC697CPU772-modulet er et CPU-modul, der er kompatibelt med Series 90-70-programmerbare logikstyringer fra GE Fanuc. Series 90-70-produktlinjen er en familie af PLC’er og PLC-komponenter, der leverer en fuldfunktionel controller, som er nem at konfigurere og installere i ethvert system. Series 90-70-PLC’erne er designet til at være kompatible med andre PLC’er, der indgår i den større GE Fanuc Series 90-PLC-familie. Series 90-70-linjen omfatter et stort antal forskellige PLC-systemkomponenter, herunder CPU-moduler, skabe, I/O-systemer, strømforsyninger, Genius I/O samt mange valgfrie moduler. Arkitekturen for CPU-modulerne er baseret på Intel 80X86- eller 80X86DX-processoren. IC697CPU772-modulet bruger en 80C186-mikroprocessor med en systemklokke på 12 megahertz.

Anvendelser

Mellemstore til store stål-/aluminiumforarbejdningsanlæg: Styring af grovvalsanlæg, færdigvalsanlæg og automatiserede lagerfaciliteter. Analyse: Høj forarbejdningshastighed, i stand til at koordinere synkron drift af flere udstrakte rækker.

Kul- og vandkraftværker: Bruges til styring af hjælpeudstyr, desulfurering og denitrifikation samt central styring af pumpestationer. Analyse: Høj logikthroughput, velegnet til punktintensive (tusindvis af punkter) hjælpeprocesser.

Papirmasse- og papirfabrikker: Styring af revning, screening og enkle papirmaskindrev. Analyse: Rammestrukturen i Series 90-70 er vibrationsbestandig og dermed velegnet til den tunge industrielle miljø i papirfabrikker.

Store kemiske anlæg / renseanlæg: Styring af reaktorgrupper og trykpumpestationer. Analyse: Understøtter flere PID-reguleringssløjfer og opnår dermed mere jævn processtyring.

Funktioner

32-bit CPU-arkitektur: Understøtter flydende kommatalberegninger til avanceret processtyring.

Enkelt-slots-design: Passer effektivt ind i Series 90-70 PLC-rakker.

Udvidelig hukommelse: Understøtter CMOS-hukommelsesmoduler på 64–512 KB til programudvidelse.

80C186-mikroprocessor: Kører ved 12 MHz for stabil udførelseshastighed.

Seriel kommunikation: Indeholder en indbygget seriel port til programmering og fejlfinding.

drift ved 5 VDC: Trækker 1,2 A fra PLC-backplane-forsyningen.

Støtte til reservebatteri: Bevarer systemhukommelsen under strømudfald.

Høj I/O-kapacitet: Understøtter 2048 diskrete og op til 8K analoge I/O-kanaler.

Funktioner

CPU 772 er en enkelt-slot PLC-CPU, der understøtter flydende-talsberegninger. CPU 772 programmeres og konfigureres ved hjælp af MS-DOS- eller Windows-baseret programmeringssoftware til realtidsstyring af maskiner, processer og materialehåndteringssystemer. CPU 772 kommunikerer med I/O- og intelligente tilvalgsmoduler via den i rack monterede backplane (IC697CHS750, 782, 783, 790, 791) ved hjælp af VME C.1-standardformatet.

Understøttede valgmoduler omfatter IC697 LAN-grænseflademoduler, flere coprocessormoduler, buskontroller til IC660/IC661 I/O-produkter, kommunikationsmoduler, I/O-linkgrænseflade samt hele IC697-familien af diskrete og analoge I/O-moduler.

Montering

Det er producentens (OEM), systemintegratorens eller slutbrugerenes ansvar at installere PLC-udstyret korrekt for sikker og pålidelig drift. Produktmanualer indeholder detaljerede oplysninger om installation, igangsættelse og korrekt brug af PLC-udstyret. Installationsmanualen, som følger med din PLC-programmeringssoftware, beskriver, hvordan udstyret installeres korrekt. Hvis PLC-installationen skal overholde godkendte standarder, såsom FCC- eller CE-direktiverne, henvises der til "Installationskrav for overholdelse af standarder", som følger med PLC-programmeringssoftwaren, for yderligere retningslinjer.

installation bør ikke forsøges uden først at have konsulteret den relevante hardwareinstallationsmanual for programmerbare styringsenheder.

2 Sørg for, at strømmen til PLC’en er slået fra, inden CPU 772-modulet installeres

3 Juster de fastgjorte skruer på hukommelseskortet med afstandsstykkerne, der allerede er monteret på CPU’en

4 Tryk hukommelseskortet på CPU-konnektoren, og sikr, at de tilsvarende skruer forbliver justeret med deres respektive afstandsstykke

5 Skru hver skrue på hukommelseskortet fast i afstandsstykkerne med en #1 Phillips-skruetrækker, og stram dem

6 Tilslut batteriet til én af batterikonnektorernes tilslutninger på modulet

7 Sæt vippekontakten i STOP-stillingen

8 Installer i slot 1 på rack 0 (se figur 1)

9 Slå strømmen til

Ofte stillede spørgsmål

Q: Hvad er IC697CPU772?
A: Det er en centralprocessor.

Q: Hvor mange dage vil IC697CPU772 være fremme hos mig, hvis jeg bestiller nu?
A: Så snart vi har modtaget betalingen, afsender vi straks varerne.
Det tager normalt 3–5 dage fra Kina til dig.

Q: Hvor længe er garantiperioden for IC697CPU772?
A: Vi tilbyder en standard garanti på et år for alle nye og originale produkter.

Q: Tilbyder I nogen rabatter?
A: Ja! For rabatter på IC697CPU772 skal du kontakte John for det bedste tilbud.

Q: Hvilken betalingsmetode bruger vi?
A: Vi bruger normalt T/T (telegrafisk overførsel), og vi kan modtage betalingen inden for 1-2 dage.
