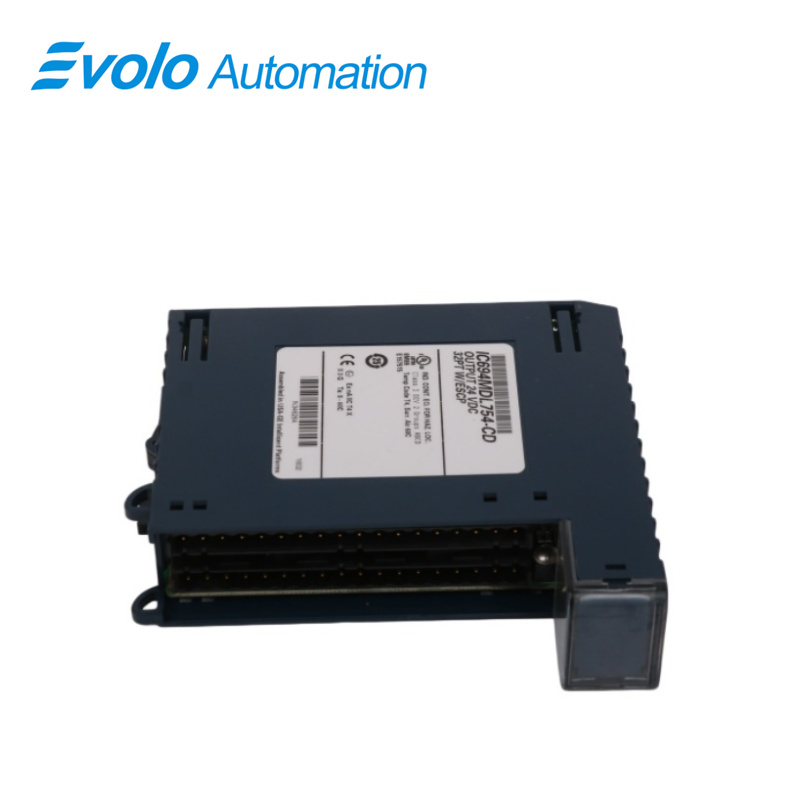

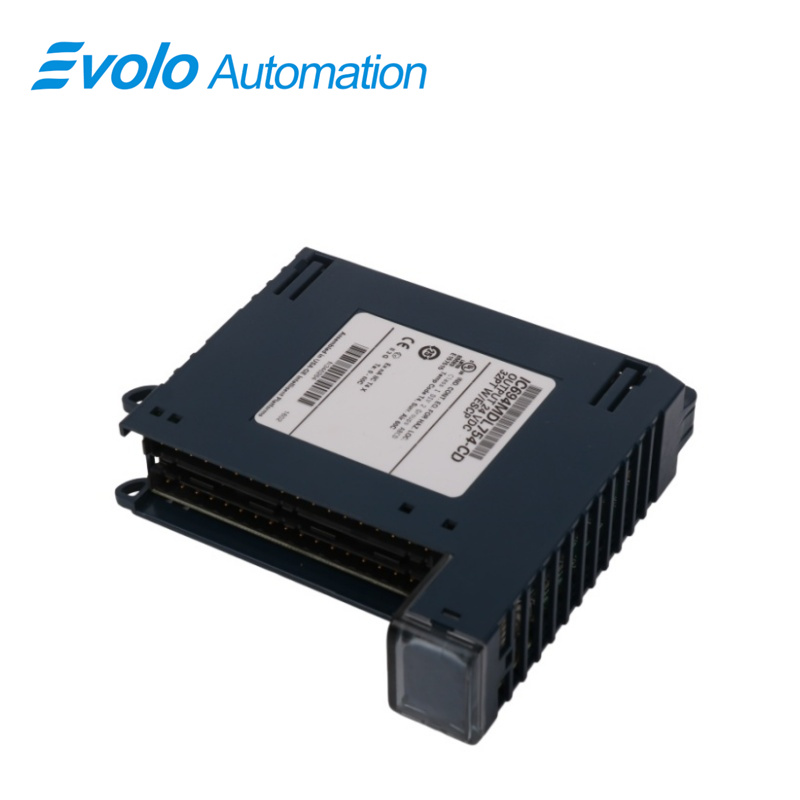

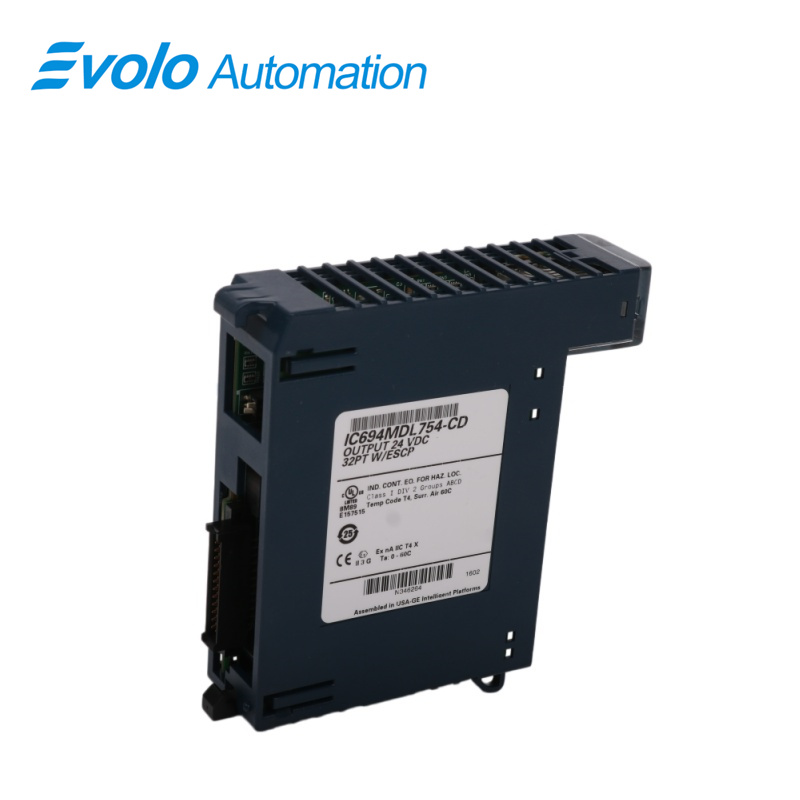

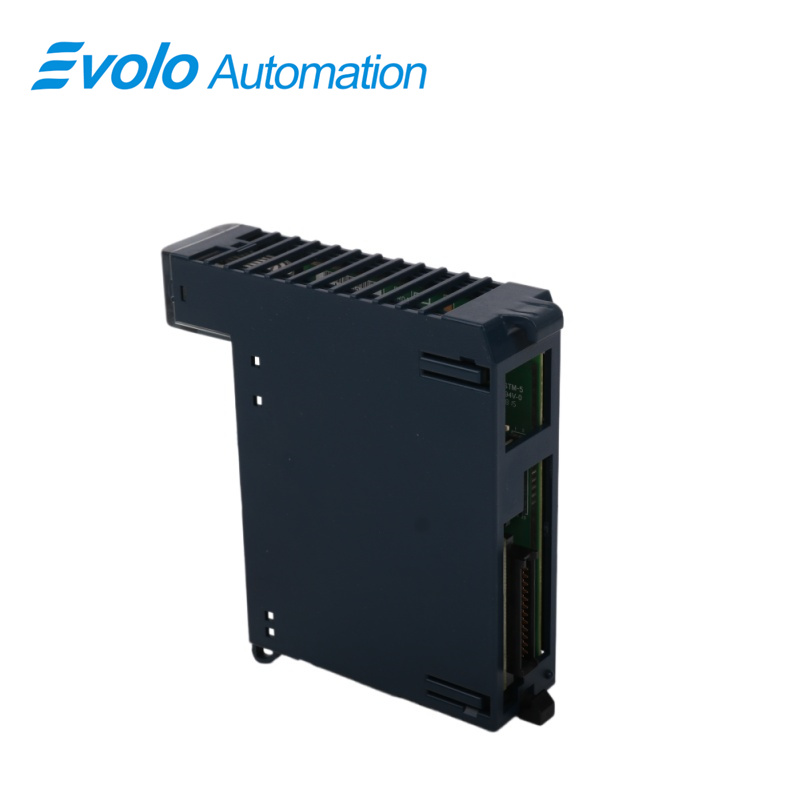

개요
원산지: |
미국 |
브랜드명: |
GE |
모델 번호: |
IC694MDL754 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
파라미터 |
값 |
|
모듈 이름 |
IC694MDL754 |
|
모듈 유형 |
디스크리트 출력 모듈 |
|
치수 |
3.5 × 13.3 × 13.5 cm |
|
무게 |
0.25 KG |
|
정량 전압 |
12/24 V DC 정격 |
|
출력 전압 범위 |
10.2–30 V DC |
|
모듈당 출력 수 |
32개(각각 16개 출력으로 구성된 두 개의 격리 그룹) |
|
고립 |
필드 ↔ 백플레인 및 프레임 그라운드: 250 V AC 연속; 1500 V AC, 1분간; 그룹 ↔ 그룹: 250 V AC 연속; 1500 V AC, 1분간 |
|
모듈 ID |
0x059h |
|
출력 전류 |
포인트당 0.75 A |
|
전력 소비 |
백플레인의 5 V 버스에서 최대 300 mA |
|
열 감쇄 |
24 VDC에서는 열감소 없음; 30 VDC에서는 42°C 초과 시 열감소 적용 |
|
외부 전원 공급 장치 |
+12 VDC ~ +30 VDC, 정격 전압 12/24 VDC |
|
외부 전원 공급 전류 |
모듈 버전 –CC 이상: 그룹 오프 시 72 mA/그룹, 그룹 온 시 132 mA/그룹; 모듈 버전 –BC 이하: 그룹 오프 시 72 mA/그룹, 그룹 온 시 100 mA/그룹 |
|
출력 특성 |
인러시 전류: 10 ms 동안 3 A; 전압 강하: 최대 0.3 V; 정상 상태 과전류 트립: 포인트당 일반적으로 5 A; 출력 누설 전류: 최대 0.1 mA |
|
응답 시간 |
온: 최대 0.5 ms; 오프: 최대 0.5 ms |
|
보호 |
단락 회로, 과전류, 과열 — 모두 자동 복구 |
제품 설명
12/24V DC, ESCP 0.75A 양논리 출력 모듈(IC694MDL754)은 16개씩 두 개의 격리된 그룹으로 구성된 총 32개의 이산 출력을 제공합니다. 각 그룹은 자체 공통 단자를 갖습니다. 출력은 양논리 또는 소스형 출력이며, 전원 공급 장치의 양극 측에서 부하를 스위칭하고 부하에 전류를 공급합니다. 출력은 +12~+24VDC(+25%, -15%) 범위의 사용자 부하를 스위칭할 수 있으며, 각 포인트당 최대 0.75A의 전류를 공급할 수 있습니다. 각 포인트는 전자식 과전류/단락 보호 기능을 갖추고 있으며, 해당 조건이 발생할 경우 개별적으로 오류를 생성합니다. RX3i 컨트롤러로 전달되는 출력 드라이버 오류 외에도, 이 모듈은 필드측 전원 상실 오류, 그룹 내 ESCP 포인트 고장, 필드 터미널 블록 ON/OFF 상태, 및 DIP 스위치 설정 불일치 오류를 감지합니다. 각 그룹은 서로 다른 부하를 구동하는 데 사용될 수 있습니다. 예를 들어, 한 그룹은 24VDC 부하를 구동하고, 다른 그룹은 12VDC 부하를 구동할 수 있습니다. 부하용 전원은 사용자가 별도로 공급해야 합니다.
응용 분야
자동차 제조 공장(용접/도장): 고출력 DC 솔레노이드 밸브, 고출력 지시등 및 경보 장치를 구동합니다.
석유화학 및 정제 공장: 분산 제어 시스템(DCS) 내 원격 액추에이터를 구동하며, 진단 기능을 통해 현장 배선 결함을 신속히 식별할 수 있습니다.
식품 가공 공장: 습한 환경 또는 세척 작업 환경에서 습기로 인한 단락 회로로 인해 모듈 손상이 발생하는 것을 방지합니다.
대규모 물류 취급 공장: 장거리 컨베이어 벨트 상의 제어 요소를 구동하며, 전압 변동에 매우 강합니다.
설치
위험 지역 설치:
1. Class I, Groups A, B, C 및 D, Div. 2 위험 지역을 기준으로 표시된 장비는 Class I, Division 2, Groups A, B, C, D 또는 비위험 지역에서만 사용할 수 있습니다.
2. 경고 – 폭발 위험 – 부품을 교체할 경우 Class I, Division 2 적용 적합성이 저해될 수 있습니다.
3. 경고 – 폭발 위험 – 위험 지역에서 모듈을 교체하거나 배선 작업을 수행하기 전에 반드시 전원을 차단하십시오.
4 경고 – 폭발 위험 – 전원이 차단되었거나 해당 지역이 비위험 구역임이 확인된 경우에만 장비를 연결하거나 분리하십시오.
자주 묻는 질문(FAQ)
Q: IC694MDL754에는 보증이 포함되어 있습니까?
A: 예, IC694MDL754에는 1년 보증이 포함되어 있습니다.
Q: IC694MDL754에는 몇 개의 출력 그룹이 있습니까?
A: IC694MDL754에는 각각 16개 채널로 구성된 출력 그룹이 2개 있습니다.
Q: IC694MDL754와 IC694MDL753의 차이점은 무엇입니까?
A: 주요 차이점은 IC694MDL754가 단락회로, 과전류 및 과온도 보호 기능을 갖추고 있다는 점입니다.
Q: IC694MDL754는 Series 90-30 PLC에 설치할 수 있습니까?
A: 아니요, Series 90-30 PLC와 호환되지 않습니다.
Q: IC694MDL754에서 사용 가능한 통합 모듈 보호 기능은 무엇입니까?
A: IC694MDL754에는 내장된 단락회로 보호, 과전류 보호 및 과열 보호 기능이 있습니다.
Q: IC694MDL754의 채널당 정격 출력은 얼마입니까?
A: IC694MDL754의 채널당 정격 출력은 0.75암페어입니다.
Q: IC694MDL754와 호환되는 단자 블록은 무엇입니까?
A: 호환 가능한 단자 블록은 박스형(IC694TBB032) 또는 스프링형(IC694TBS032) 전면 단자 블록입니다.
