Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Ge |
Modelnommer: |
IC694MDL754 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Module Naam |
IC694MDL754 |
|
Modultipe |
Diskrete Uitvoermoduul |
|
Afmetings |
3,5 x 13,3 x 13,5 cm |
|
Gewig |
0.25 KG |
|
Gegradeerde spanning |
12/24 V DC nominaal |
|
Uitset spanning reeks |
10,2–30 V DC |
|
Uitvoere per moduul |
32 (twee geïsoleerde groepe van elk 16 uitvoere) |
|
Isolasie |
Veld na agterplaat en raamgrond: 250 V WG aanhoudend; 1500 V WG vir 1 minuut; Groep na groep: 250 V WG aanhoudend; 1500 V WG vir 1 minuut |
|
Moduul-ID |
0x059h |
|
Uitsetstroom |
0,75 A per punt |
|
Energieverbruik |
300 mA maksimum vanaf die 5 V-bus op die agterpaneel |
|
Termiese afdekking |
Geen afdekking by 24 VDC nie; afgedek bo 42 °C by 30 VDC |
|
Eksterne voeding |
+12 VDC tot +30 VDC, 12/24 VDC nominaal |
|
Eksterne voedingstroom |
Moduleweergawe –CC en later: 72 mA/groep af, 132 mA/groep aan; Moduleweergawe –BC en vroeër: 72 mA/groep af, 100 mA/groep aan |
|
Uitsetkarakteristieke |
Insluitstroom: 3 A vir 10 ms; Spanningsval: maksimum 0,3 V; Stabiele-toestand oorstromingsbeskerming: tipies 5 A per punt; Uitsetlekstroom: maksimum 0,1 mA |
|
Reaksie tyd |
Aan: maksimum 0,5 ms; Af: maksimum 0,5 ms |
|
Beskerming |
Kortsluiting, oorstrooming, oorverhitting, almal outomaties herstel |
Beskrywing

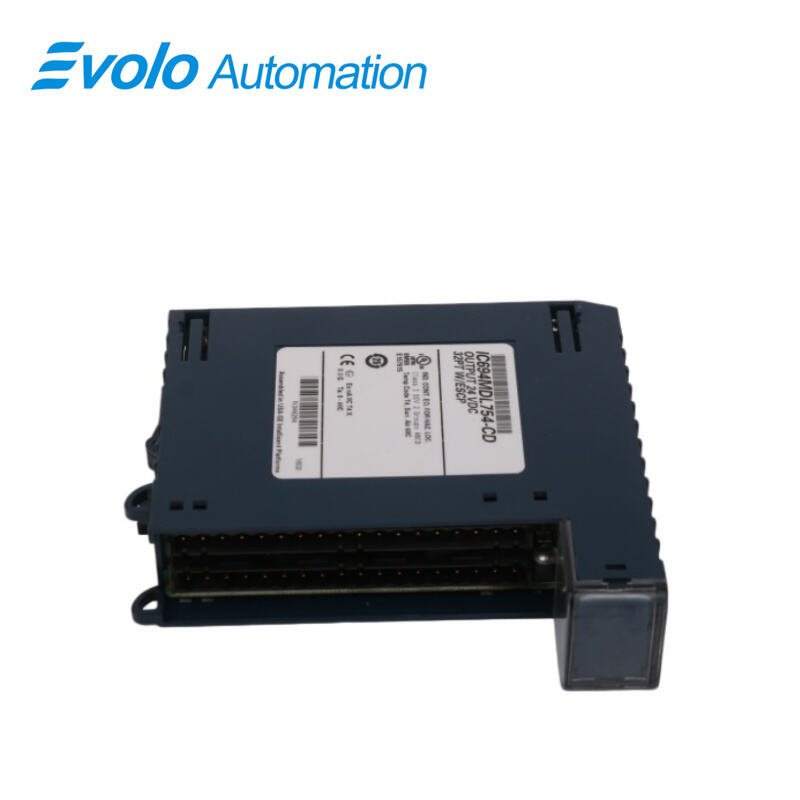

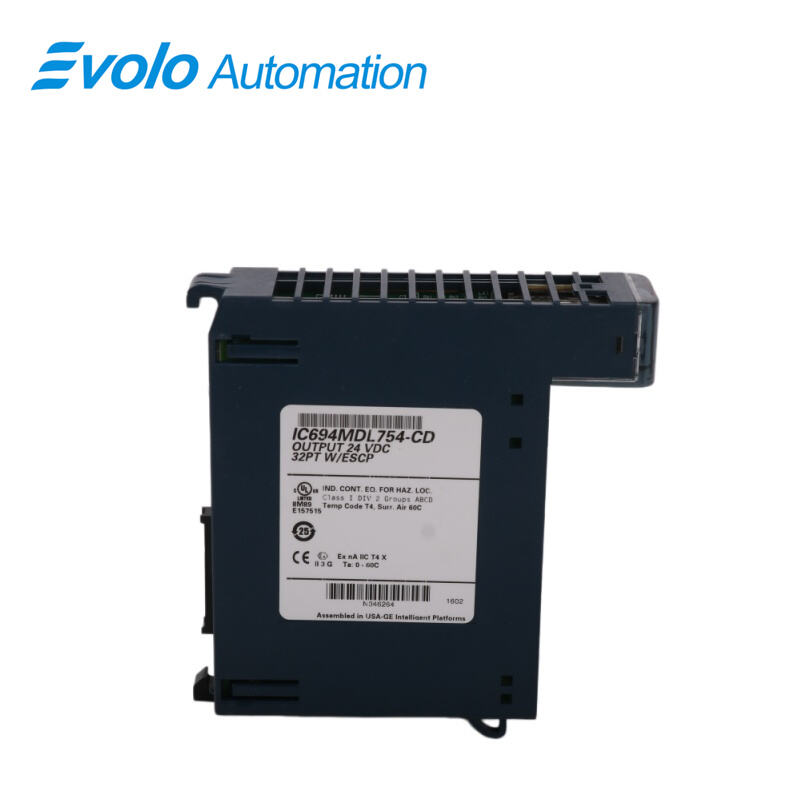

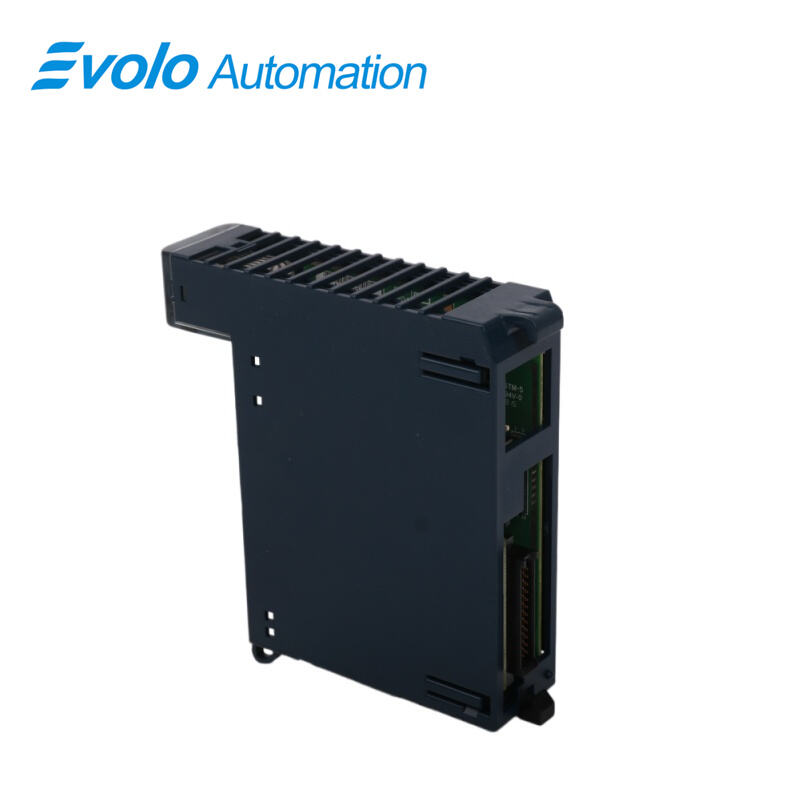

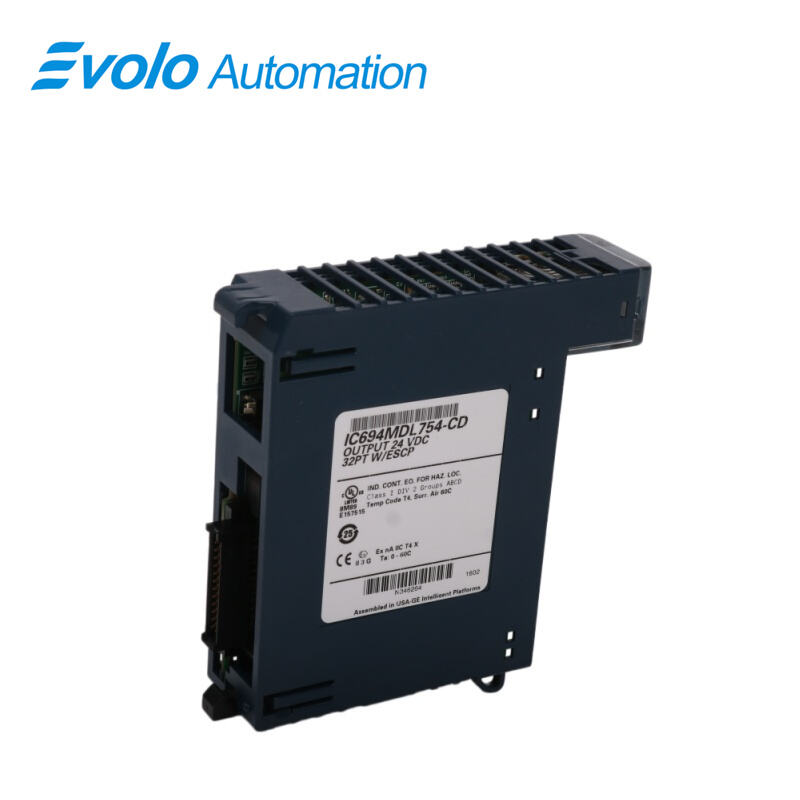

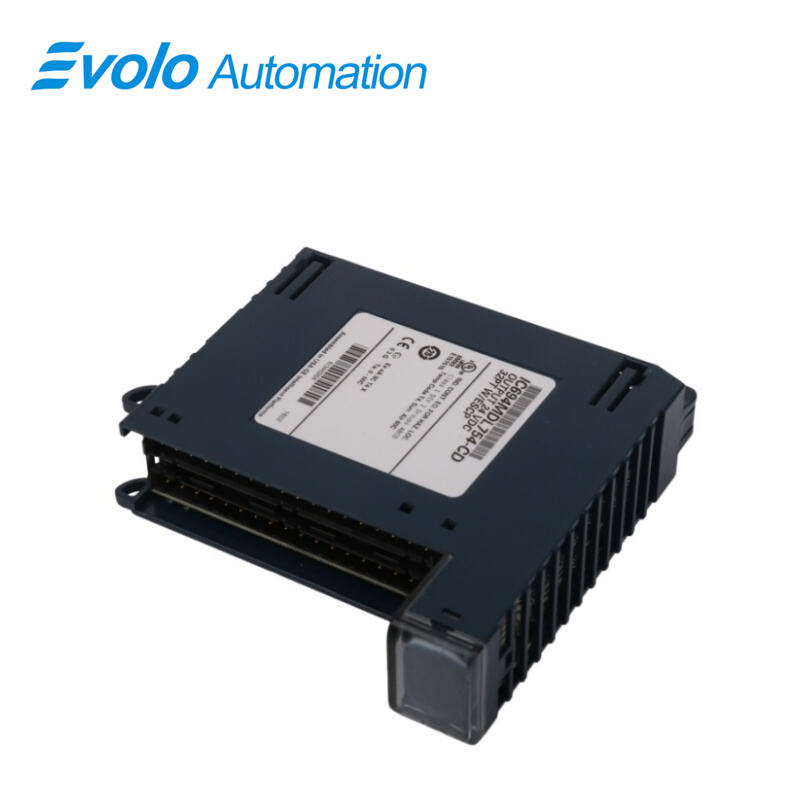

Die 12/24 V-DC, ESCP 0,75 A Positiewe Logika-Uitsetmodule, IC694MDL754, verskaf 32 diskrete uitsette in twee geïsoleerde groepe van elk 16. Elke groep het sy eie gemeenskaplike aansluiting. Die uitsette is van die positiewe-logika- of bron-tipe; hulle skakel die lasse aan die positiewe kant van die voeding aan en voorsien stroom aan die las. Die uitsette kan gebruikerslasse binne die reeks van +12 tot +24 V-DC (+25 %, -15 %) skakel en kan 'n maksimumstroom van 0,75 ampère per punt lewer. Elke punt het elektroniese oorstroming-/ kortsluitingsbeskerming en genereer 'n afsonderlike fout indien een van hierdie toestande voorkom. Benewens dat uitsetdrywerfoute na die RX3i-beheerder teruggestuur word, verskaf die module ook 'n fout vir verlies van velkantvoeding, 'n ESCP-puntfout binne 'n groep, 'n velkantklemstuk AAN/UIT-status en 'n DIP-skermskakelaarkonfigurasie-mismatchfout. Elke groep kan gebruik word om verskillende lasse aan te dryf. Byvoorbeeld, een groep kan 24 V-DC-lasse aansteur, terwyl die ander 12 V-DC-lasse kan aansteur. Voeding vir die lasse moet deur die gebruiker verskaf word.
Toepassings
Motorvervaardigingsaanlêes (las/verf): Dryf hoëvermoë-DC-solenoïedkleppe, hoëvermoë-aanduiewligte en alarms.
Petrochemiese en raffinaderyaanlêes: Dryf afstandbediende aandrywers in verspreide beheerstelsels; sy diagnostiese funksies kan veldbedradingfoute gou lokaliseer.
Voedselverwerkingaanlêes: Beskerm stelsels teen modulebeskadiging wat deur voggeïnduseerde kortsluitings in vogtige of spoelomgewings veroorsaak word.
Groot materiaalhanteringsaanlêes: Dryf beheerelemente op langafstandkonveiergeleërs; baie weerstandwaardig teen spanningsswankings.
Installasie
Installasie in Gevaarlike Plekke:
1 Toestelle wat met verwysing na Klasse I, Groepe A, B, C & D, Afdeling 2-gevaarlike plekke gemerk is, is slegs geskik vir gebruik in Klasse I, Afdeling 2, Groepe A, B, C, D of nie-gevaarlike plekke.
2 Waarskuwing – Ontploffingsgevaar – Vervanging van komponente kan die geskiktheid vir Klasse I, Afdeling 2, benadeel.
3 Waarskuwing – Ontploffingsgevaar – Skakel die krag af voordat modules vervang of bedraad word wanneer dit in gevaarlike plekke geplaas word.
4 Waarskuwing – Ontploffingsgevaar – Moet nie toestelle aansluit of afskakel tensy die krag afgeskakel is of die area bekend is as nie-gevaarlik nie.
VEE
V: Kom die IC694MDL754 met 'n waarborg?
A: Ja, die IC694MDL754 sluit 'n 1-jaar waarborg in.
V: Hoeveel uitvoergroepe het die IC694MDL754?
A: Die IC694MDL754 het twee (2) uitvoergroepe van sestien (16) kanale elk.
V: Wat is die verskil tussen die IC694MDL754 en die IC694MDL753?
A: Die hoofverskil is dat die IC694MDL754 beskerming teen kortsluiting, oorstroming en oortemperatuur insluit.
V: Ondersteun die IC694MDL754 installasie op 'n Series 90-30 PLC?
A: Nee, dit is nie saamwerkbaar met die Series 90-30 PLC nie.
V: Watter geïntegreerde modulebeskerming is beskikbaar vir die IC694MDL754?
A: Die IC694MDL754 het ingeboude kortsluiting-, oorstromings- en oortemperatuurbeskerming.
V: Wat is die gewaardeerde uitset per kanaal van die IC694MDL754?
A: Die gewaardeerde uitset per kanaal van die IC694MDL754 is 0,75 Ampère.
V: Watter terminaalblokke is saamwerkend met die IC694MDL754?
A: Saamwerkende terminaalblokke is boksstyl (IC694TBB032) of veerstyl (IC694TBS032) voorste terminaalblokke.
