개요

원산지:	미국
브랜드명:	GE
모델 번호:	DS200TCTGG1AFF
포장 세부 정보:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

빠른 상세 정보

브랜드	GE
모델	DS200TCTGG1AFF
제품 유형	심플렉스 트립 보드
시리즈	Speedtronic Mark V
입력 전압	24V DC
출력 전압	5 V DC
작동 온도	-40℃에서 85℃
통신 인터페이스	RS485
치수	10×5×2.5cm
플러그인 릴레이	21
릴레이 식별	K1에서 K21까지
50핀 커넥터	3(지엘와이, 지엘엑스, 지엘제트)
12핀 커넥터	2(지엔, 지엠)
릴레이 장착	금속 스트랩 고정
기능	트립 신호 처리 및 터빈 정지 제어
설치	플러그인 릴레이 소켓 장착
응용 분야	가스 터빈 제어 시스템
산업용	발전 및 석유화학 시스템

제품 설명

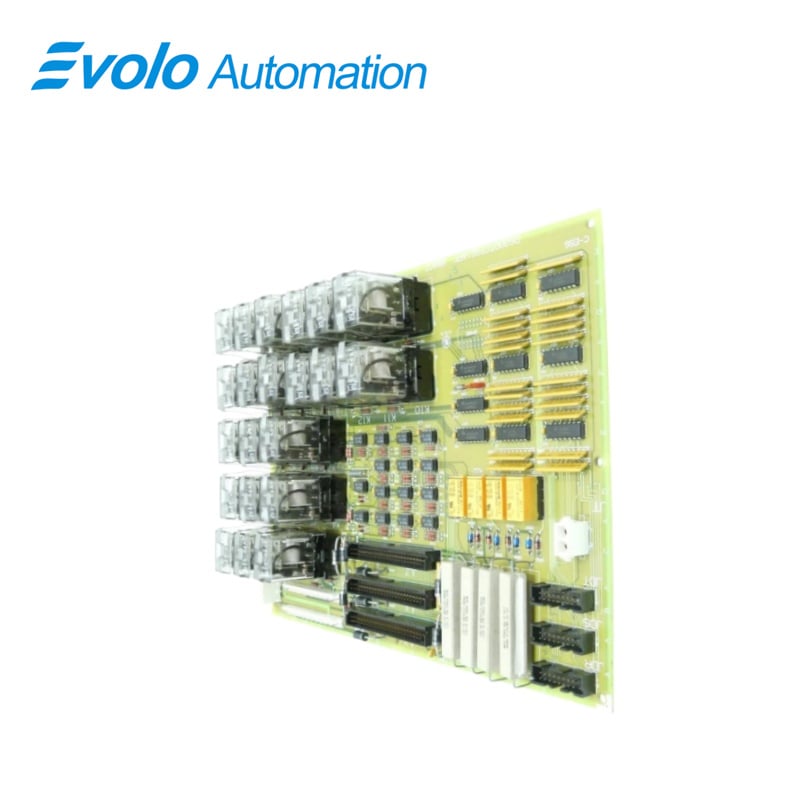

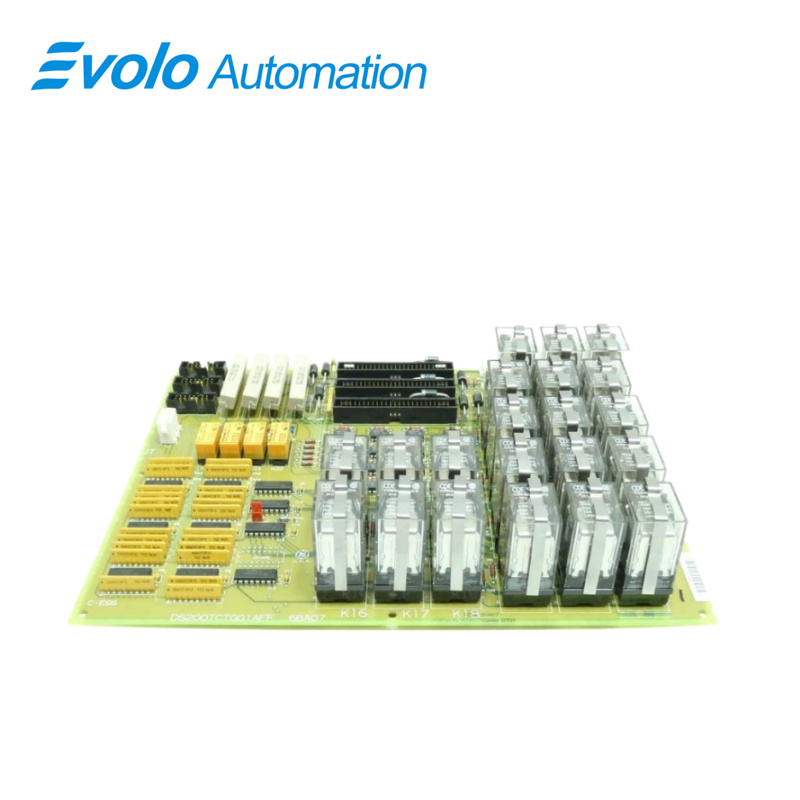

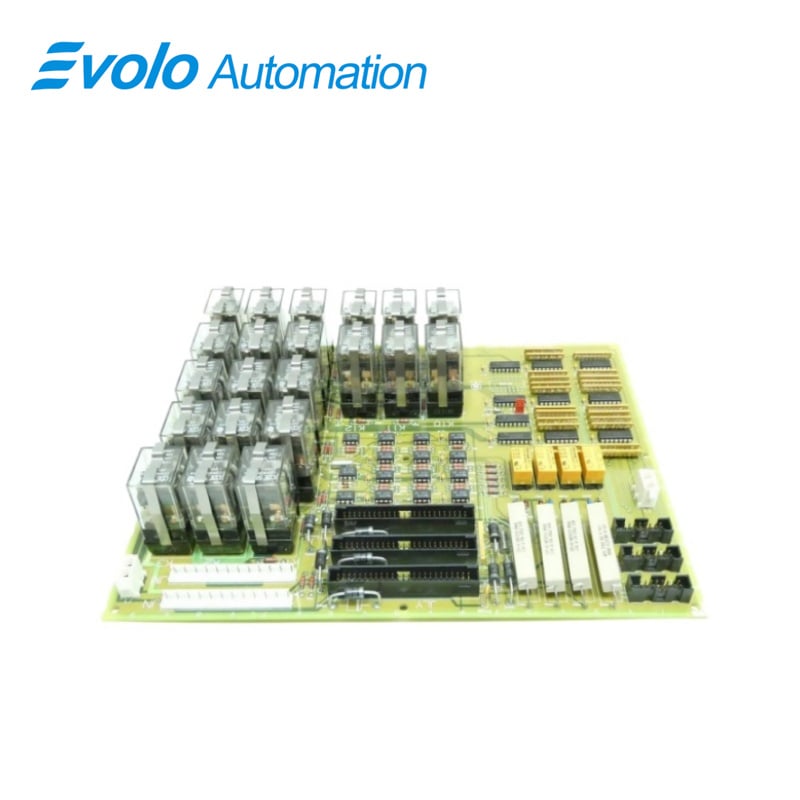

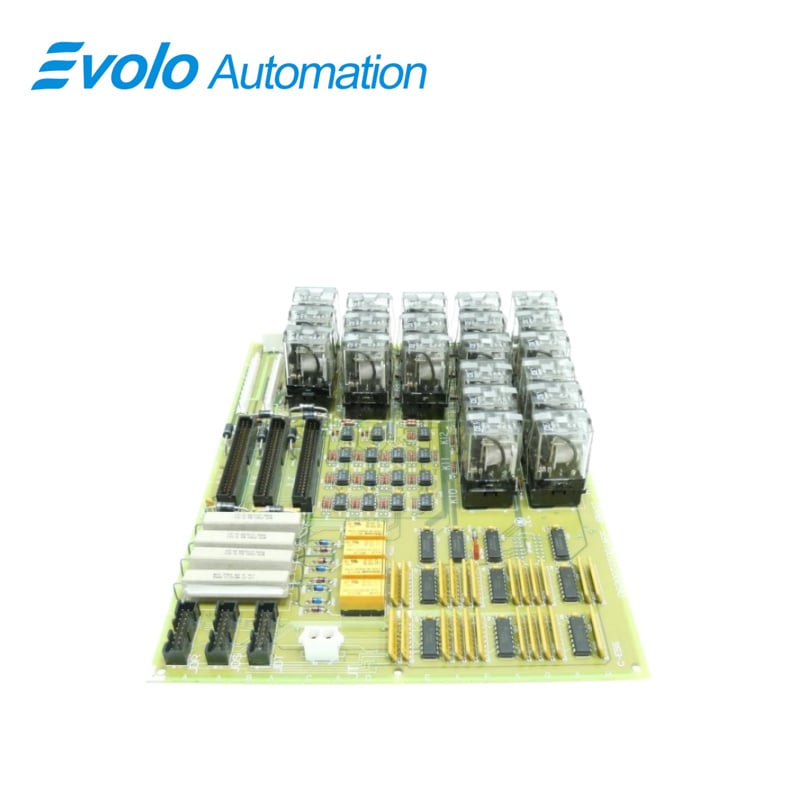

DS200TCTGG1AFF는 심플렉스 트립 보드로, GE 스피드트로닉 마크 V 가스 터빈 제어 시스템의 일부이다. 심플렉스 트립 보드는 중간 수준의 트립 보드로 기능한다. 심플렉스 트립 보드 DS200TCTGG1AFF에는 총 21개의 플러그인 릴레이가 탑재되어 있다. 이 보드에는 또한 세 개의 50핀 커넥터와 두 개의 12핀 커넥터가 포함되어 있다. 지엘와이(JLY), 지엘엑스(JLX), 지엘제트(JLZ)는 50핀 커넥터에 할당된 ID이다. 지엔(JN)과 지엠(JM)은 12핀 커넥터에 부여된 ID이다. 21개의 플러그인 릴레이는 모두 'K'로 시작하여 숫자로 끝나는 ID를 갖는다.

번호는 1부터 시작하여 오름차순으로 매겨져 있습니다. K1, K5, K10, K21 등은 일부 ID입니다. 금속 스트랩이 릴레이를 고정시켜 보드에 단단히 장착되도록 합니다. 릴레이에서 금속 스트랩을 분리한 후 커넥터에서 릴레이를 뽑아 제거합니다.

릴레이를 커넥터와 정렬한 후 커넥터에 밀어 넣어 설치합니다. 그 다음, 금속 스트랩의 한쪽 끝을 커넥터에 클립으로 고정하고, 금속 스트랩을 릴레이 상부에 덮은 후 다른 끝을 커넥터의 반대쪽에 클립으로 고정합니다.

특징

DS200TCTGG1AFF의 주요 특징은 심플렉스 트립 기능입니다. 심플렉스 트립이란 트립 신호가 발생할 경우, 트립 패널이 즉시 트립 동작을 실행하여 연료 공급을 차단하는 것을 의미합니다. 이 설계는 가스 터빈 과속과 같은 위험한 상황을 효과적으로 방지할 수 있습니다.

— 고속 데이터 처리

— 견고한 구조로 혹독한 환경에 적합

— 설치 및 설정이 용이함

— 광범위한 작동 온도 범위

—다중 통신 프로토콜을 지원함
