개요
원산지: |
미국 |
브랜드명: |
하니웰 |
모델 번호: |
8C-TAIMA1 51307171-175 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
사양
|
파라미터 |
값 |
|
부품 번호 |
8C-TAIMA1 51307171-175 |
|
부품 유형 |
아날로그 입력 모듈 |
|
치수 |
12x6.2x22.2cm |
|
무게 |
0.34kg |
|
이중 채널 센서 구성의 |
비중복 |
|
코팅 |
예 |
|
입력 유형 |
열전대(TC) 및/또는 저항 온도 탐지기(RTD) |
|
전압 등급 |
24V DC |
|
모듈 정격 전류 |
120 mA |
|
입력 채널 |
16개 채널 완전 절연(채널 간, 채널 대 IOL, 채널 대 전원 공통 단자 간) |
|
입력 스캔 속도 |
고정 1초(최대 16채널/초) |
|
채널 대역폭 |
0~4.7 Hz(-3 dB) |
|
명목상 입력 범위(열전대 전용) |
-20~+100 mV |
|
최대 정상 모드 입력 (TC) |
-10 ~ +10 V |
|
최대 정상 모드 입력 (RTD) |
-1~+2 V @ 100 mA |
|
이득 오차 (TC 밀리볼트 범위) |
전 척도 대비 최대 0.050% |
|
온도 안정성 (TC/밀리볼트) |
최대 ±20 ppm/°C |
|
온도 안정성 (RTD) |
최대 ±20 ppm/°C |
|
장기 드리프트 |
500 ppm |
|
입력 임피던스(TC 전용) |
dC 기준 1 MΩ |
|
CMV(채널 대 실드) |
±250 VDC 또는 VAC RMS |
|
CMV(채널 대 채널) |
±33 VDC 또는 VAC RMS |
|
공통 모드 제거 비(CMRR)(50/60 Hz, 최대 1000 Ω 소스) |
최소 120 dB |
|
50/60 Hz에서의 정상 모드 제거 비(NMRR) |
최소 60 dB |
|
크로스토크(DC ~ 60 Hz) |
80 dB(50/60 Hz에서는 120 dB) |
|
선주파수 통합 |
선택 가능한 50 Hz 또는 60 Hz |
|
RTD 센서 여기 전류 |
1 mA |
|
냉접점 보정 범위 |
-20°C ~ +60°C (일반적으로 ±0.5°C) |
|
열전대 선형화 정확도 |
±0.05 Ω/°C |
|
열전대 개방 감지 |
≤1000 Ω: 작동 유지; ≥1500 Ω: 트립 |
|
RTD 최대 리드 저항 |
15 Ω |
|
서지 보호(센서 단자) |
EN 61000-4-5 (선-선 1 kV, 선-지상 2 kV) |
|
서지 보호(전원/직렬) |
EN 61000-4-5 (선-선 1 kV, 선-지상 2 kV) |
|
지원되는 밀리볼트 유형 |
-20~+100 mV |
제품 설명

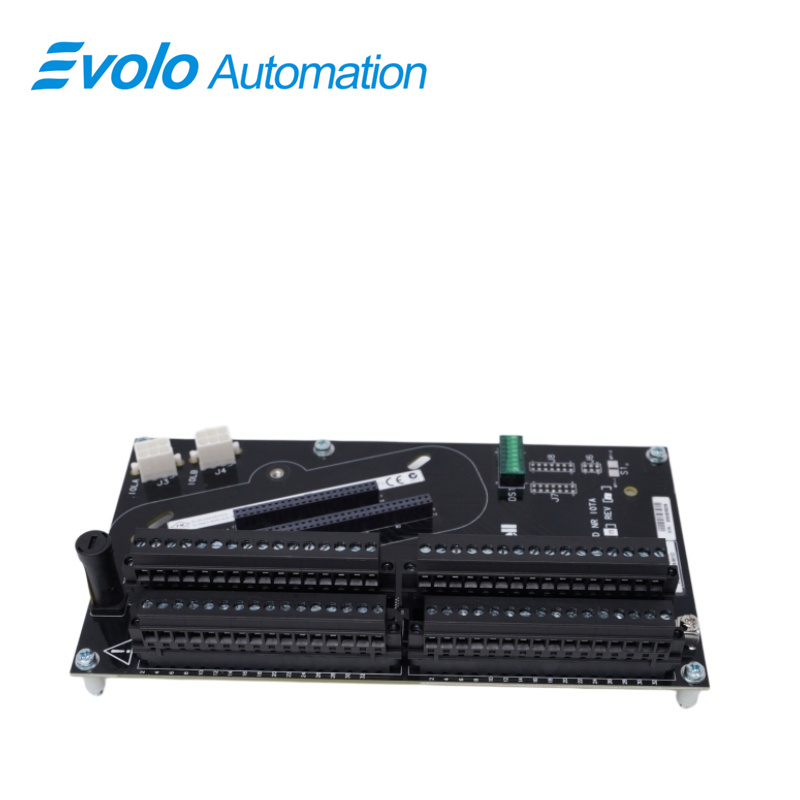

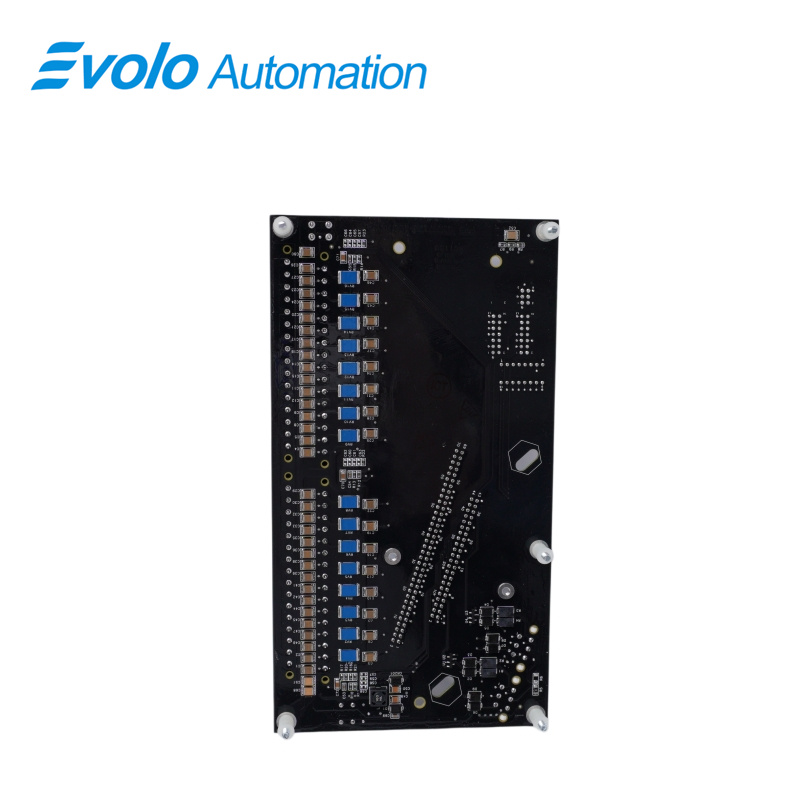

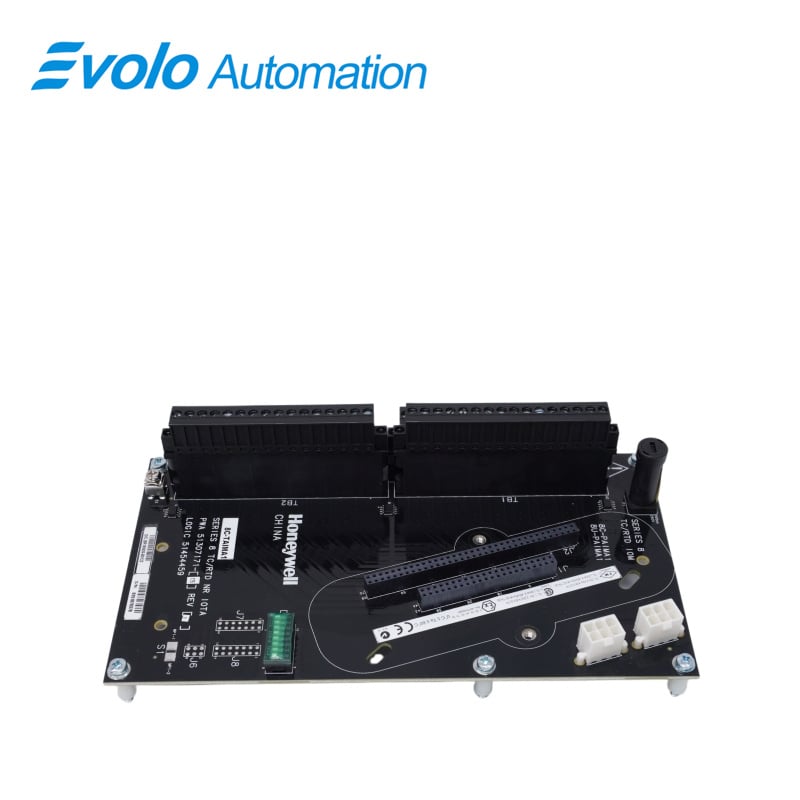

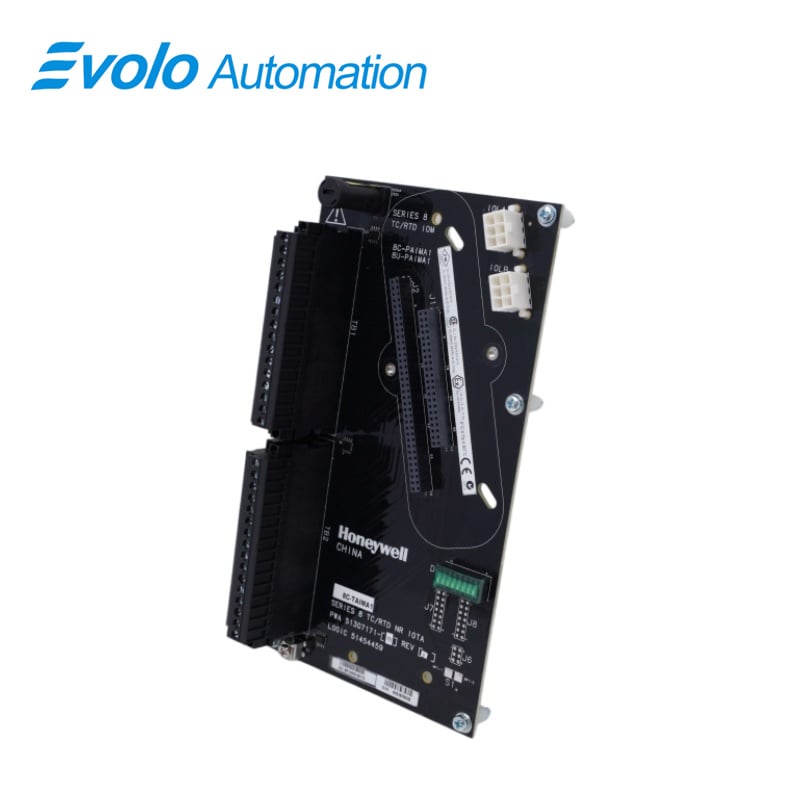

하니웰 8C-TAIMA1 51307171-175 experion PKS 시리즈 8 I/O 제품군에 속하는 아날로그 입력 모듈입니다. 이 모듈은 열전대(TC) 및 저항 온도 탐지기(RTD) 센서와 직접 인터페이스할 수 있는 다수의 완전히 절연된 입력 채널을 제공합니다.
응용 분야
발전소: 보일러 관 온도, 터빈 베어링 온도, 발효 장치 온도.
화학 공장: 수소화 반응기 온도, 열교환기 관 온도, 증류 트레이 온도.
정유 공장: 가열로 온도, 촉매 크래킹 배관 온도, 오일 탱크 온도.
제철 공장: 고로 본체 온도, 전환로 연기 가스 온도, 용광로 내벽 온도, 용융 강철 온도.
주요 기능
TC 및 RTD 작동
원격 냉접점 보상 기능
oTD 보호 기능을 갖춘 1초 PV 스캔
구성 가능한 OTD 보호 기능(아래 참조)
온도 측정 지점을 16개 단위로 추가 가능
자주 묻는 질문(FAQ)
Q: 어떤 채널을 지원하며, 중복 기능을 지원합니까? 8C-TAIMA1 51307171-175 모듈은 어떤 채널을 지원하며, 중복 기능을 지원합니까?
A: 완전히 절연된 16채널, 비중복, 코팅 처리됨.
Q: 어떤 신호 입력과 스캔 속도를 지원합니까? 8C-TAIMA1 51307171-175 지원?
A: 열전대(TC) 및 저항 온도 검출기(RTD)를 지원하며, 고정 스캔 속도는 1초입니다.
Q: 채널 간 절연 내전압 및 크로스토크는 얼마입니까? 8C-TAIMA1 51307171-175 ?
A: 채널 간 절연 전압 ±33 VDC/VAC RMS, 크로스토크 80 dB.
Q: 의 작동 전압과 모듈 전류는 얼마입니까? 8C-TAIMA1 51307171-175 ?
A: 작동 전압 24 V DC, 정격 전류 120 mA.
Q: 냉접점 보정 범위 및 최대 이득 오차는 무엇입니까? 8C-TAIMA1 51307171-175 ?
A: 냉접점 보정 범위 -20°C ~ +60°C, 최대 이득 오차 0.050% F.S.
