개요
원산지: |
미국 |
브랜드명: |
벤틀리 네바다 |
모델 번호: |
3500/92 136180-01 |
포장 세부 정보: |
새제품, 공장 밀봉 |
배송 시간: |
5-7일 |
결제 조건: |
T/T |
공급 능력: |
재고 중 |
빠른 상세 정보
|
작동 온도: |
-30°C ~ +65°C (-22°F ~ +149°F) |
|
저장 온도: |
-40°C ~ +85°C (-40°F ~ +185°F) |
|
습도: |
95% 비 응고 |
|
랙 공간 요구 사양: |
전체 높이 후면 슬롯 1개 |
|
모드버스 RS232/RS422 전력 소비: |
모드버스 RS232/RS422 I/O 모듈 사용 시 일반적으로 5.0W |
|
모드버스 RS485 전력 소비: |
모드버스 RS485 I/O 모듈 사용 시 일반적으로 5.6W |
|
OK LED: |
3500/92이 정상적으로 작동 중임을 나타냅니다 |
|
TX/RX LED: |
3500/92이 3500 랙 내 다른 모듈과 통신 중임을 나타냅니다 |
|
치수: |
2.5×25×24cm |
|
무게: |
0.82kg |
제품 설명

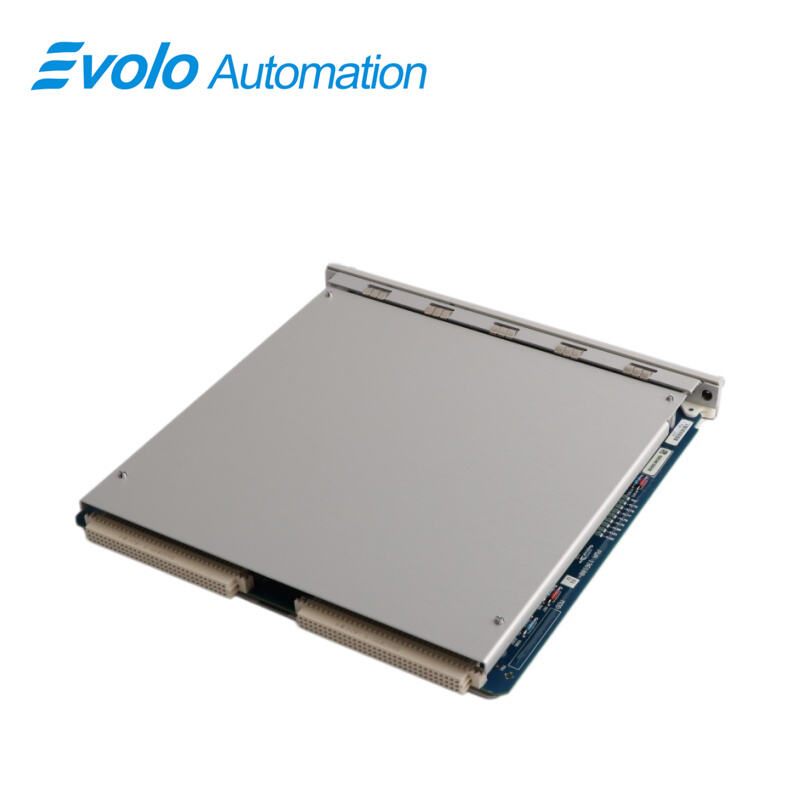

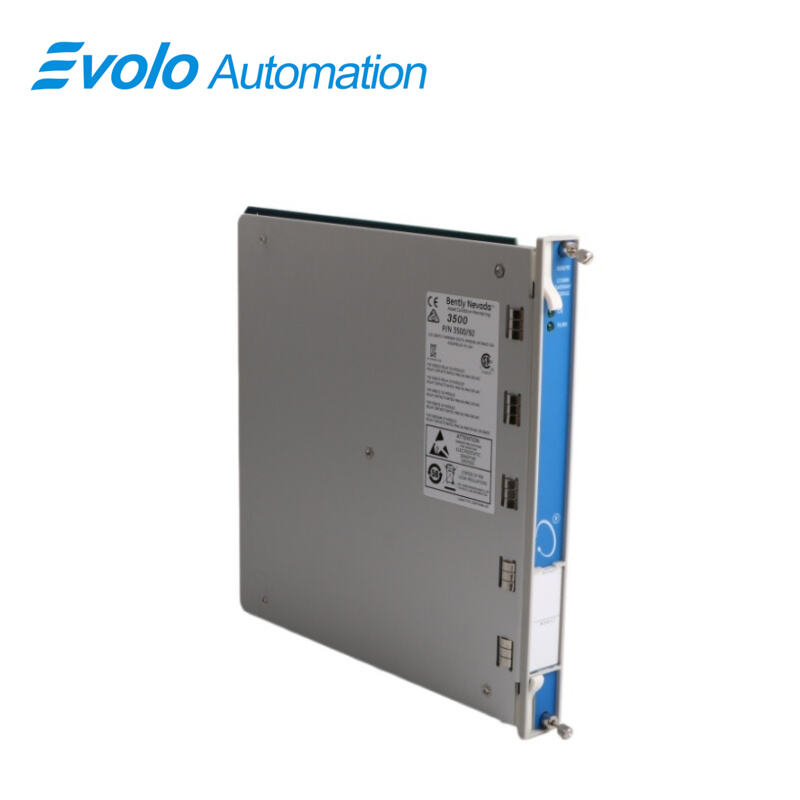

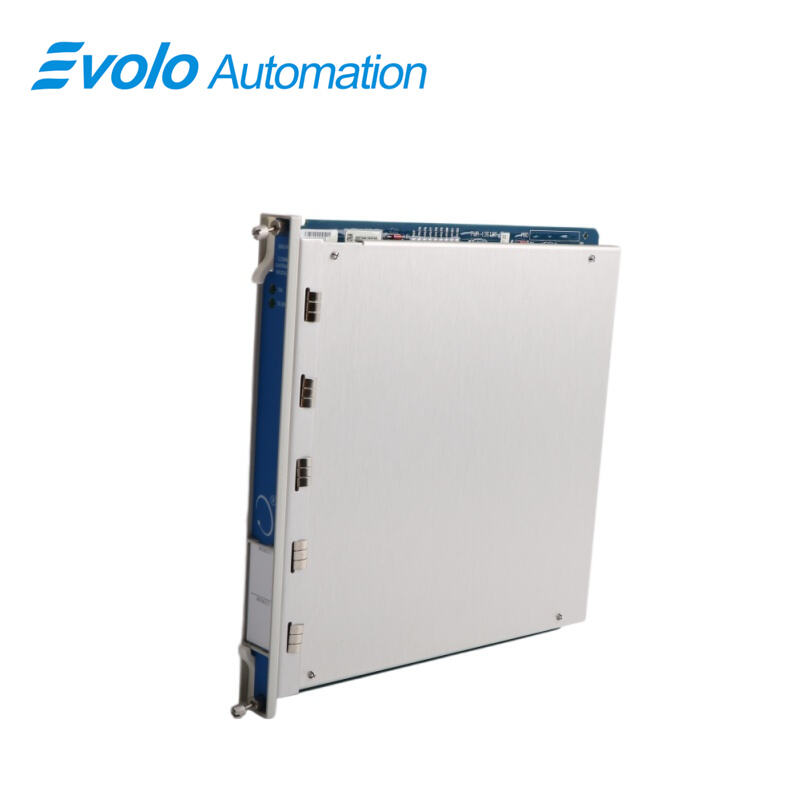

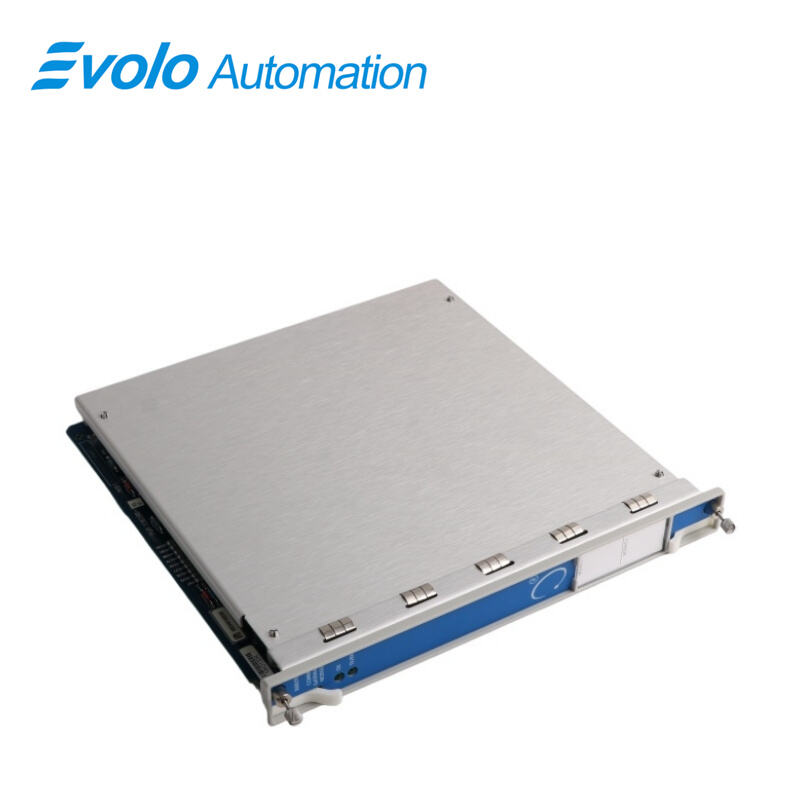

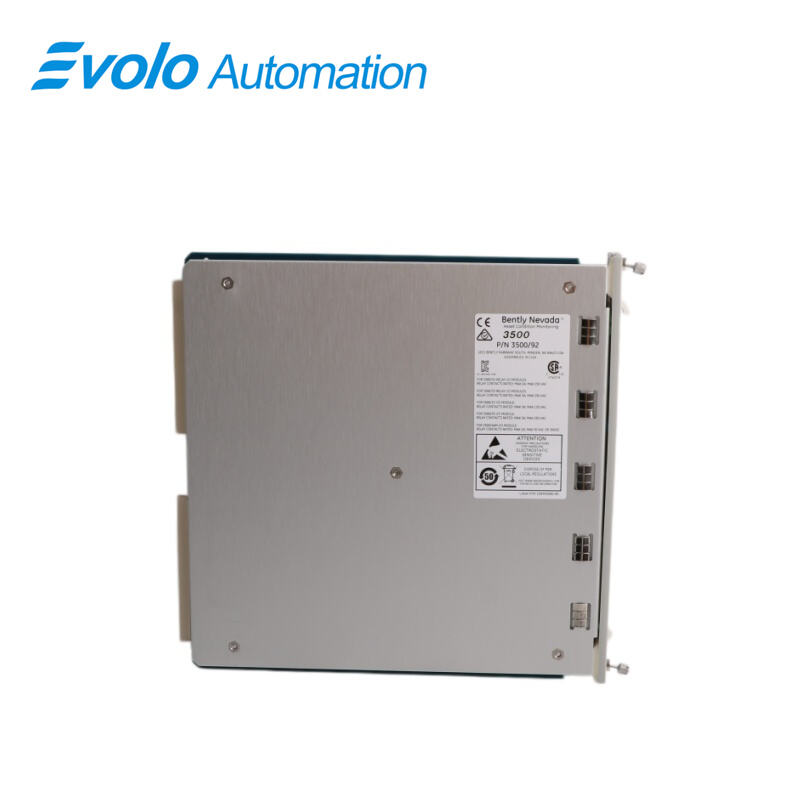

The 3500/92 136180-01 통신 게이트웨이 모듈 벤틀리 네바다™(Bently Nevada™) 제품은 이더넷 TCP/IP 및 직렬 인터페이스(RS232/RS422/RS485)를 사용하여 3500 랙에서 모니터링되는 모든 값과 상태를 프로세스 제어 및 자동화 시스템으로 직접 전달합니다. 이 3500/92 136180-01 모듈은 3500 랙 구성 및 데이터 수집 소프트웨어와의 연동을 위해 Modbus RTU, Modbus/TCP 및 벤틀리 네바다 고유 프로토콜을 지원합니다. 작동 온도 범위는 -30°C ~ +65°C이며, 비응결 습도 95% 환경에서 작동 가능합니다. 3500/92 136180-01 산업 환경에서 신뢰성 있게 작동합니다. 단일 풀 높이 후면 슬롯 설계로 고밀도 랙 설치가 가능하며, 5.0–5.6 W의 전력 소비는 에너지 효율적인 작동을 보장합니다. 'Configurable Modbus Register Utility'를 통해 3500/92 136180-01 랙 값과 제어 시스템 간의 정확한 매핑이 가능합니다. RJ-45를 통한 이더넷 연결(10 Mbps)은 고속 데이터 전송을 지원하며, TX/RX 및 OK LED는 즉각적인 작동 상태 및 통신 상태 피드백을 제공합니다. 이 3500/92 136180-01 모듈을 통해 자동화 시스템은 실시간 랙 데이터에 접근하고, 여러 개의 모니터링 채널을 효율적으로 통합하며, 고부하 산업 응용 분야에서 지속적인 작동을 유지할 수 있습니다.
응용 분야
석유 및 가스: 정제소, LNG 터미널, 해상 시추 플랫폼 등에서 3500/92 모듈은 압축기 및 펌프 유닛의 실시간 상태를 중앙 제어실로 전송합니다.
발전: 가스 터빈 또는 증기 터빈 장치에서 이 모듈은 축 진동 및 회전 속도 데이터를 발전소의 DCS 시스템으로 제공하여 부하 제어 및 효율성 분석을 지원합니다.
석유화학: 대형 압출기, 팬, 믹서를 모니터링하여 이러한 고가 자산의 상태 데이터가 운영자의 HMI 인터페이스에 동기화되어 실시간으로 표시되도록 보장합니다.
광업 및 금속: 대형 크러셔, 볼 밀, 운반 시스템의 기계적 피로 상태를 모니터링합니다.
사양
|
BNCHost 프로토콜: |
이더넷 TCP/IP를 통한 3500 구성 소프트웨어 및 3500 데이터 수집 및 표시 소프트웨어와의 통신 |
|
Modbus 프로토콜: |
AEG Modicon PI-MBUS-300 참조 설명서를 기반으로 하며, 원격 단말 장치(RTU) 전송 방식을 사용합니다. |
|
이더넷 통신 링크: |
이더넷, 10Mbps, IEEE802.3 규격 준수 |
|
이더넷 프로토콜: |
이더넷 TCP/IP 프레임 및 Modbus/TCP |
|
이더넷 연결: |
10BASE-T 이더넷 케이블링을 위한 RJ-45(전화잭 스타일) |
경쟁 우위
사용자 정의 Modbus 설정 활성화
구성 가능한 Modbus 레지스터 유틸리티가 탑재된 3500/92 136180-01 는 주요 값(Modbus) 레지스터를 대체하여 사용자가 공정 제어 통합을 위한 정확한 매핑을 정의할 수 있도록 하며, 5.0–5.6W의 전력 소비로 여러 채널을 동시에 처리합니다.
랙 복잡성 감소
단일 모듈 내에서 이더넷 TCP/IP 및 직렬 통신을 결합함으로써 3500/92 136180-01 은 추가 인터페이스 모듈이 필요 없도록 합니다. 전체 높이의 후면 슬롯 1개를 차지하는 소형 폼팩터로 랙 밀도를 극대화하면서도 다중 통신 채널을 지원합니다.
실시간 모니터링 제공
The 3500/92 136180-01 기술자가 TX/RX 및 OK LED를 통해 통신 및 작동 상태를 확인할 수 있습니다. 이더넷 10 Mbps 및 직렬 연결을 통해 최소 지연 시간으로 여러 랙 채널을 지속적으로 모니터링할 수 있습니다.
산업 환경에서 작동
작동 온도 범위가 -30°C에서 +65°C까지이며, 저장 온도는 최대 +85°C, 비응결 습도는 95%까지 지원하므로 3500/92 136180-01 석유화학, 발전, 광업 자동화 환경에서도 신뢰성 있게 작동합니다. 또한 낮은 전력 소비로 랙 시스템에 가해지는 열 영향을 줄입니다.
