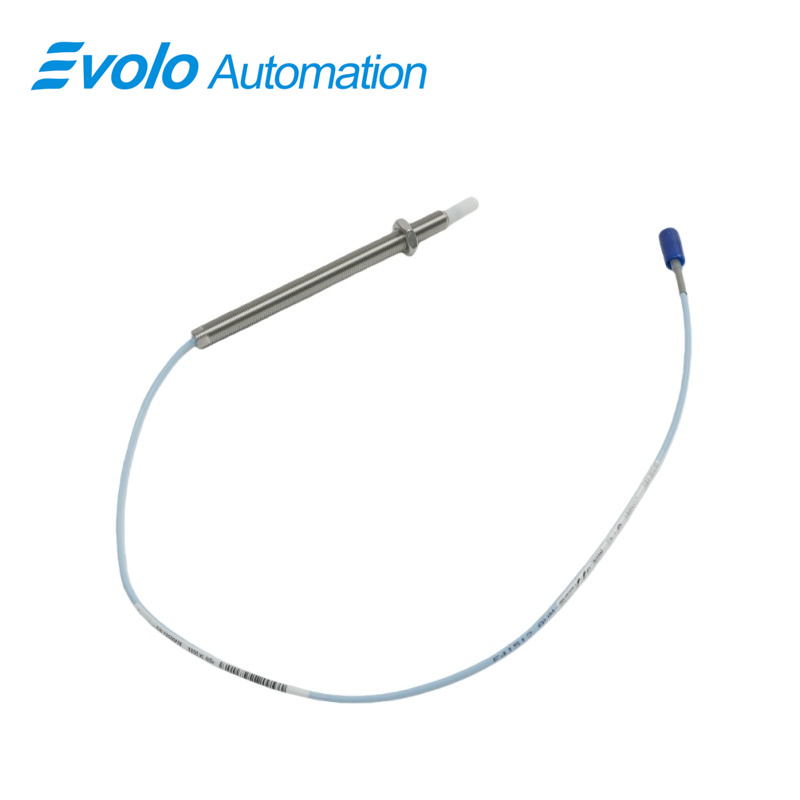

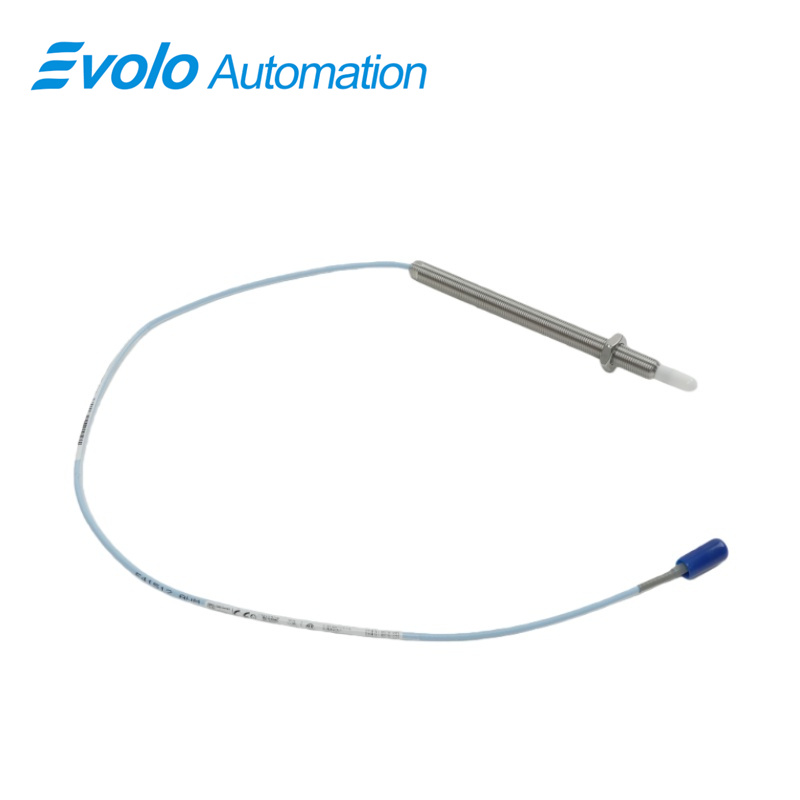

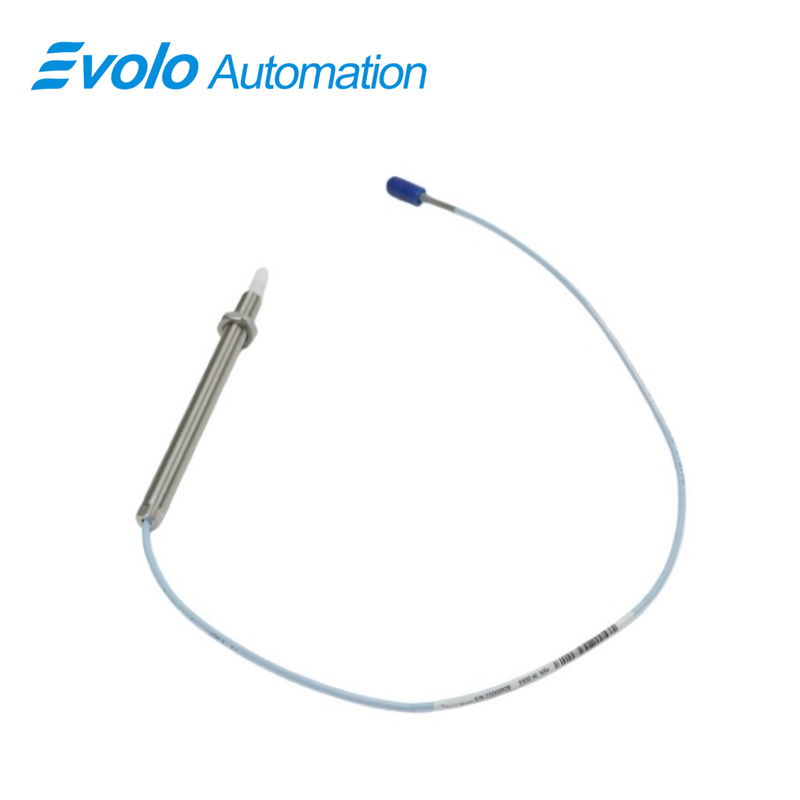

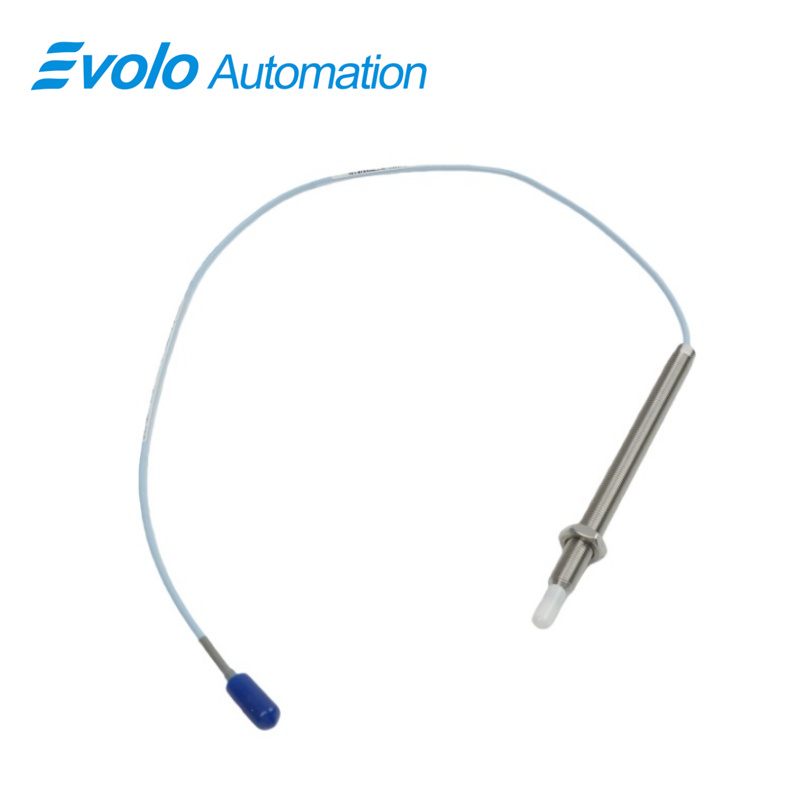

330905-00-13-05-02-05 3300 NSv 근접 프로브

개요

원산지:	미국
브랜드 이름:	벤틀리 네바다
모델 번호:	330905-00-13-05-02-05
최소 주문 수량:	1
포장 세부사항:	새제품, 공장 밀봉
배송 시간:	5-7일
결제 조건:	T/T
공급 능력:	재고 중

빠른 세부 사항

설명

3300 NSv 근접 프로브는 산업 자동화 분야에서 회전 및 왕복 기계의 정밀 모니터링을 위해 특별히 설계된 고도로 전문화된 트랜스듀서 시스템입니다. 이 제품은 특히 원심 공기 압축기, 냉동 압축기, 공정 가스 압축기 및 카운터 보어, 사이드 뷰 또는 리어 뷰 제한으로 인해 기존의 Bently Nevada 3300 및 3300 XL 5mm 또는 8mm 트랜스듀서 시스템의 적용이 어려운 장비에 적합합니다.

이 프로브 시스템은 작은 대상 측정에 이상적이며, 지름 51mm(2인치) 미만의 샤프트에서의 반경 방향 진동 모니터링과 15mm(0.6인치) 미만의 평면 대상물에서의 축 방향 위치 감지에 매우 효과적입니다. 유체막 베어링 장비에서의 주요 응용 분야로는 반경 방향 진동 측정, 축 방향(추력) 위치 모니터링, 타코미터 및 제로 스피드 검출, 그리고 위상 기준(Keyphasor) 신호 생성이 포함됩니다. 이러한 기능들로 인해 본 시스템은 산업 시설에서 자동 상태 모니터링 및 예지 정비 프로그램의 핵심 구성 요소로 자리 잡고 있습니다.

3300 NSv 근접 프로브는 3300 RAM 트랜스듀서 시스템 및 구형 3000시리즈 또는 7000시리즈 190 트랜스듀서를 직접 대체하도록 설계되었습니다. 3300 RAM 시스템에서 업그레이드할 경우, 기존의 프로브, 연장 케이블 및 모니터링 인프라를 3300 NSv 프록시미터 센서와 함께 그대로 사용할 수 있습니다. 반면, 3000시리즈 또는 7000시리즈에서 마이그레이션하는 시스템은 프로브, 연장 케이블 및 프록시미터 센서를 모두 NSv 구성 요소로 완전히 교체해야 합니다.

NSv 프로브는 평균 스케일 팩터 7.87 V/mm(200 mV/밀)로 와전류 변환기의 산업 표준 출력을 제공합니다. 소형 설계와 측면 관측 기능을 갖춘 이 프로브는 표준 3300 XL 5mm 및 8mm 프로브보다 짧은 선형 범위를 가지지만, 여전히 선형 범위 1.5mm(60밀)로 3000 시리즈 190 시스템의 선형 성능을 초과합니다. 기존 3300 RAM 프로브와 기계적·전기적으로 호환되며, NSv 프로브는 또한 강한 공정 압축기 환경에서도 작동이 가능하도록 향상된 내화학성을 특징으로 합니다.

프로브는 장갑 처리된 및 비장갑형 케이스로 제공되며, 1/4-28, 3/8-24, M8X1 및 M10X1 나사산 옵션이 있습니다. 역설치 방식은 3/8-24 또는 M10X1 나사산으로 제공됩니다. 모든 시스템 구성 요소에는 도금된 골드 플레이트 ClickLoc 커넥터가 적용되어 안정적인 연결을 보장하고 느슨해지는 것을 방지합니다. Bently Nevada의 특허받은 TipLoc 성형 기술과 CableLoc 설계는 기계적 안정성을 강화하여 프로브 끝단과 본체 사이의 인장 강도를 220N(50파운드) 수준으로 유지하며 견고한 결합력을 제공합니다. 커넥터 보호 장치는 액체 유입을 방지하고 프로브, 연장 케이블 및 프록시미터 센서 사이에서 신뢰성 있는 전기 신호를 유지하기 위해 권장됩니다.

요약하면, 3300 NSv 근접 프로브는 공간 제약이 크고, 작은 대상 측정이 필요하며 혹독한 환경이 존재하는 산업용 자동화 애플리케이션에 정밀하고 신뢰할 수 있으며 유연한 모니터링 솔루션을 제공합니다. 최신 설계를 통해 기존 모니터링 시스템에 원활하게 통합되면서 측정 정확도와 신뢰성을 향상시킵니다.

응용 분야

방사형 진동 및 위치 모니터링

3300 NSv 근접 프로브는 지름이 51mm(2인치) 미만인 샤프트의 방사형 진동과 방사형 위치 측정을 위해 특별히 설계되었습니다. 소형 사이드 뷰 디자인으로 표준 프로브를 사용할 수 없는 좁은 공간에도 설치가 가능하여 소형 또는 제한된 기계에서 정밀한 진동 모니터링을 보장합니다.

축방향(추력) 위치 측정

이 프로브는 지름 15mm(0.6인치)보다 작은 평면 대상물의 축 방향 위치 측정에 이상적입니다. 유막 베어링 기계에서 정확한 추력 모니터링을 제공하여 정렬 불량이나 비정상적인 샤프트 움직임을 조기에 감지할 수 있도록 도와주며, 이는 기계 보호에 매우 중요합니다.

속도계 및 제로 스피드 검출

3300 NSv 근접 프로브는 고정밀 속도계 기능과 제로 스피드 검출 기능을 지원합니다. 견고한 신호 출력 덕분에 원심 공기 압축기, 냉동 압축기 및 공정 가스 압축기와 같이 열악한 운전 조건에서도 회전 속도를 신뢰성 있게 측정할 수 있습니다.

위상 기준 및 키페이저 신호

이 프로브는 진동 및 상태 모니터링 시스템의 고급 기능을 위해 위상 기준 신호(키페이저 신호)를 생성할 수 있습니다. 이 기능은 진동 데이터를 회전 이벤트와 동기화하는 데 필수적이며, 예지정비 및 향상된 기계 진단을 가능하게 합니다.

개조 및 업그레이드 적용

3300 NSv 시스템은 기존의 Bently Nevada 3300 RAM 및 3000-/7000시리즈 190 트랜스듀서 시스템과 호환됩니다. 기존 프로브, 연장 케이블 및 모니터링 시스템을 가능한 한 그대로 사용하여 원활한 업그레이드가 가능하므로 가동 중단 시간과 설치 복잡성을 줄일 수 있습니다. 향상된 내화학성과 사이드 뷰 설계 덕분에 공정 압축기 및 기타 열악한 산업 환경에 적합합니다.

제품 사양

경쟁력 있는 장점

소형 및 유연한 설계

3300 NSv 프로브는 소형 사이드 뷰 및 리버스 마운트 설계를 특징으로 하여 공간이 제한적이거나 접근이 어려운 설치 환경에 이상적입니다. 작고 좁은 대상 측정 기능 덕분에 51mm(2인치) 미만의 샤프트와 15mm(0.6인치) 이하의 평면 대상에도 정밀한 측정이 가능하여 제한된 환경에서 기존 근접 프로브보다 우수한 성능을 제공합니다.

높은 정확도 및 신뢰성 있는 출력

선형 범위 1.5mm(60밀) 및 권장 갭 설정 1.0mm(40밀)를 갖춘 이 프로브는 정밀한 반경 방향 및 축 방향 진동 측정을 제공합니다. 평균 스케일 팩터 7.87 V/mm는 정확한 와전류 변환기 출력을 보장하며, 전원 공급 민감도가 2mV/V 이하로 전원 조건이 달라져도 신호 안정성을 유지합니다.

강화된 내구성 및 화학 물질 저항성

AISI 304 스테인리스강과 폴리페닐렌 설파이드(PPS) 프로브 팁으로 제작된 3300 NSv 프로브는 -52°C에서 +177°C(-62°F에서 +351°F)의 극한 온도 및 열악한 화학 환경에서도 견딜 수 있습니다. 이로 인해 표준 프로브가 고장날 수 있는 공정용 압축기 및 기타 산업 기계에서 신뢰성 있는 작동이 가능합니다.

완벽한 호환성 및 리트로핏 기능

NSv 시스템은 기존의 3300 RAM 및 3000-/7000 시리즈 190 트랜스듀서 시스템과 기계적, 전기적으로 호환됩니다. 이러한 하위 호환성은 업그레이드를 간소화하여 사용자가 기존 연장 케이블과 모니터링 시스템을 그대로 유지할 수 있게 하며, 설치 비용과 가동 중단 시간을 줄여줍니다.

견고한 연결 및 안전한 설치

금도금 클릭락(ClickLoc) 커넥터와 특허받은 케이블락(CableLoc) 및 팁락(TipLoc) 설계를 갖춘 3300 NSv 프로브는 안정적이고 신뢰성 높은 연결을 보장합니다. 커넥터 보호 장치는 액체 유입을 방지하여 혹독한 산업 환경에서도 신호 무결성을 유지합니다.
