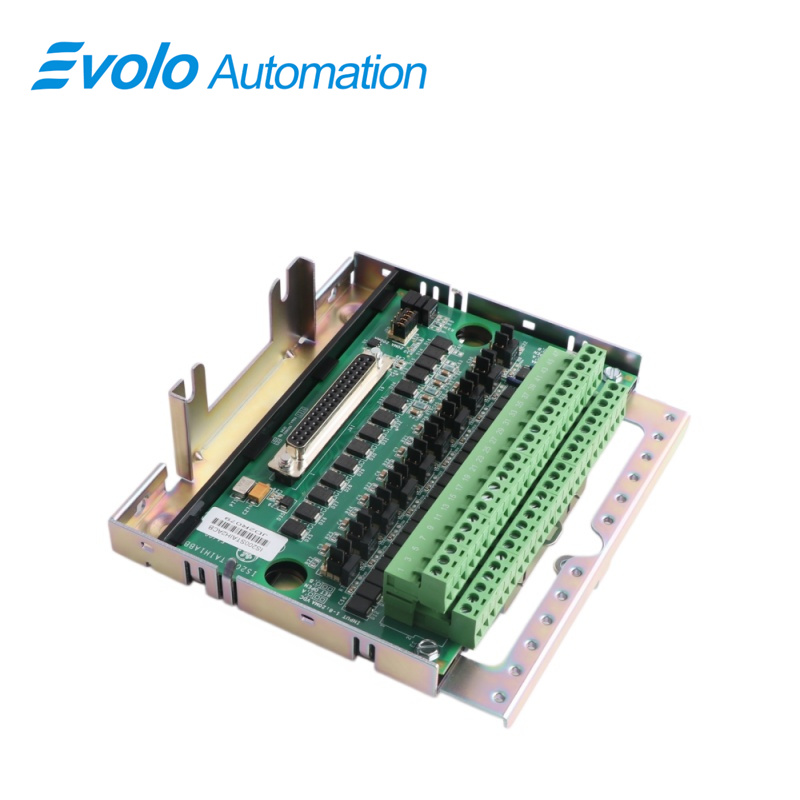

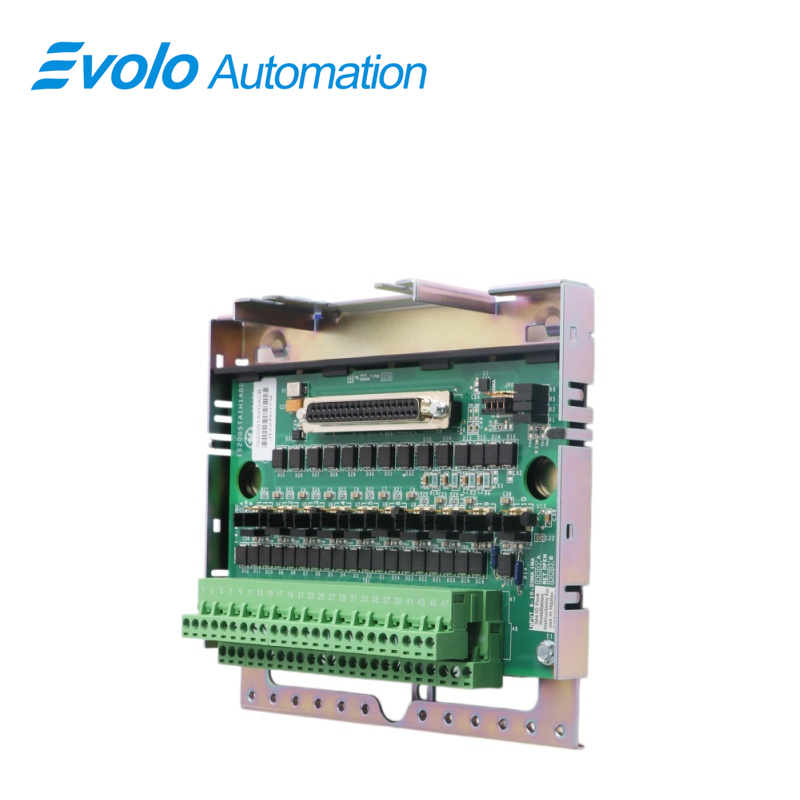

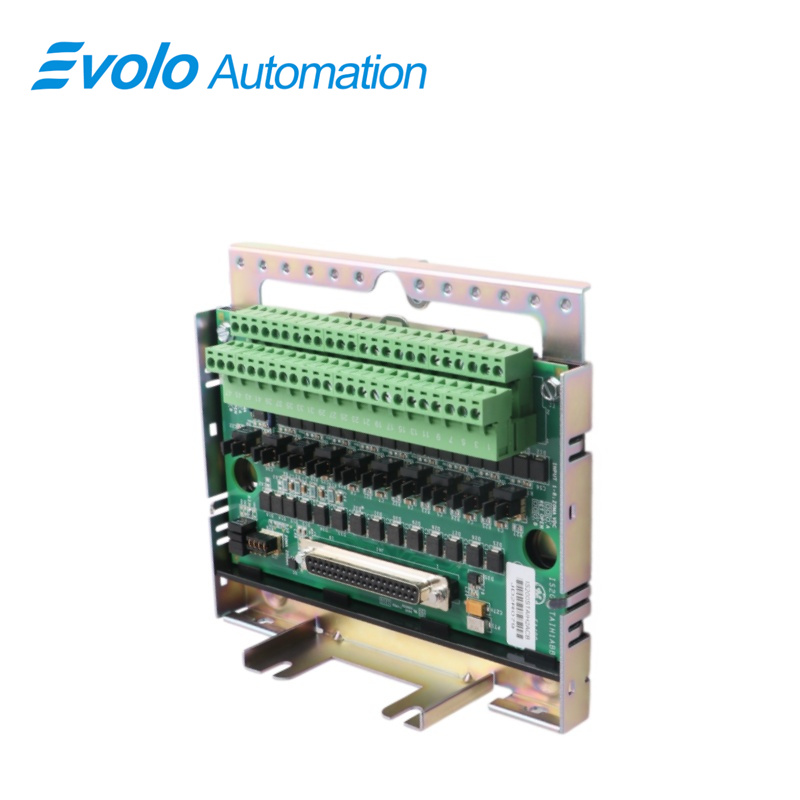

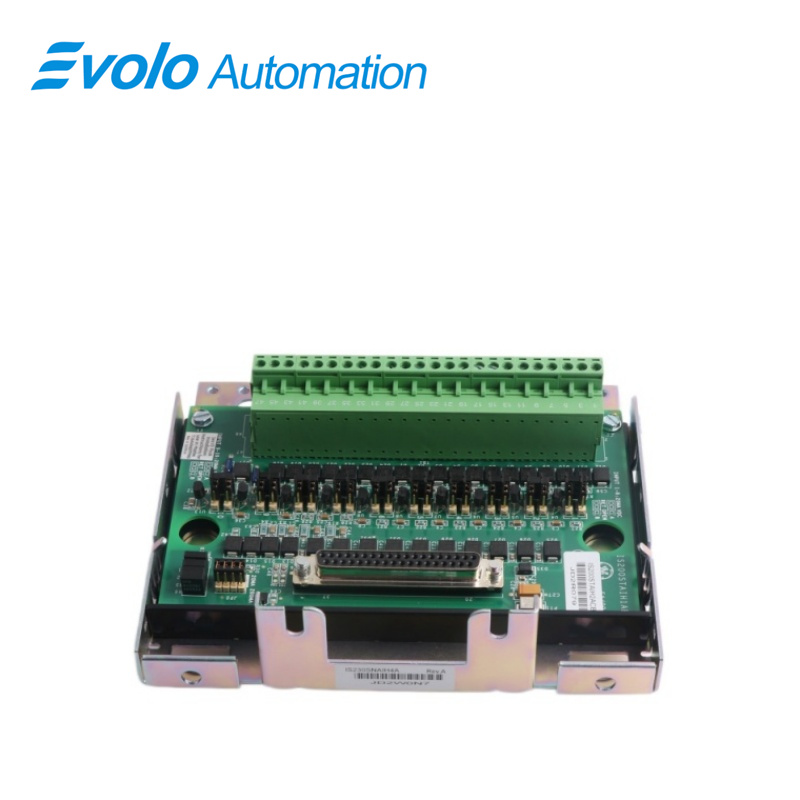

IS230SNAIH4A IS200STAIH2ACB Аналогты кіріс терминалдық тақтасы

Шолу

Шығу орны:	АҚШ
Бренд атауы:	ГЭ
Модель нөмірі:	IS230SNAIH4A IS200STAIH2ACB
Пакеттау мәліметтері:	Таза жаңа Фабрикалық Жауапсыздандырылған
Жеткізу уақыты:	5-7 күн
Төлем шарттары:	T/T
Тамыр көбейтудің мүмкіндігі:	Сапарда

Сәйкестіктер

Сипаттама

IS230SNAIH4A IS200STAIH2ACB — бұл GE таратылған турбиналық басқару жүйелерінде қолданылатын Mark Vle сериясының бөлігі болып табылатын General Electric компаниясымен шығарылған және жобаланған аналогты кіріс терминалдық плата. Қарапайым аналогты кіріс (STAl) терминалдық платасы — бұл пакетке қосылатын, 10 аналогты кіріс пен екі аналогты шығыс қабылдайтын кішігірім аналогты кіріс терминалдық платасы. Он аналогты кіріс екі сымды, үш сымды, төрт сымды және сырттан қоректендірілетін трансмиттерлерді қолдайды. Екі аналогты шығыс 0–20 мА болып келеді, бірақ олардың біреуі 0–200 мА токқа қосылу үшін жамперленеді. Плата тек қарапайым конфигурацияда ғана қолжетімді. Жоғары тығыздықтағы Euro-block типті терминалдық блоктар қолданылады.

Қолданбалар

Жылу электр станциялары: Қысым, ағыс және деңгей трансмиттерлерінен 4–20 мА сигналдарын қабылдау.

Ядролық электр станциялары: Дәл аналогты сигналдарды бақылау үшін дәстүрлі арал және қосымша жүйелерде қолданылады.

Комбинирленген циклды электр станциялары: Газ турбинасы мен бу қазандары жүйелерінен жылу өлшеуіш аспаптарының деректерін бақылау.

Петрохимиялық зауыттар: Өндіріс процесінің параметрлерін бақылау үшін жарылысқа төзімді таратқыштарға қосылу.

Табиғи газды өңдеу зауыттары: Қысымды бақылау және ағыс есебі үшін қолданылады.

Темір мен болат металлургиялық зауыттары: Балқыту пеші мен конвертердің сумен салқындату жүйесіндегі қысымды және гидравликалық станциялардағы қысымды бақылау.

Операция

1. Таратқыштың қоректендіру көзі мен кіріс таңдауы: Терминалдық тақтаға қосылған барлық таратқыштарға 24 В тұрақты ток беру арқылы ыңғайлылықты қамтамасыз етеді, бұл қосымша қоректендіру көздерінің қажеттілігін жояды. Сонымен қатар, пайдаланушылар әртүрлі сенсорлар мен қолданыстарға сай ток немесе кернеу кірістерін жылжымалы қосқыштар арқылы таңдай алады.

2. Аналогтық шығыс конфигурациялары: Екі аналогтық шығыс тізбегін қамтиды; бірі — стандартты өнеркәсіптік басқару үшін тұрақты 4–20 мА, ал екіншісі — кеңейтілген қолданыс қажеттіліктерін қанағаттандыру үшін жылжымалы қосқыш арқылы 4–20 мА немесе 0–200 мА диапазонында конфигурациялануы мүмкін.

3. TMR және TBAl қолданыстарына қойылатын шектеулер: Бір ғана кабельдік қосылу салдарынан терминалдық плата үш еселенген модульді резервті (TMR) немесе үш каналды үзіліссіз автоматты (TBAI) қолданыстар үшін қолданылмайды

Конфигурация

A. Ток немесе кернеу кірісін таңдау: J1A–J8A жамперлері кіріс сигналдарының ток кірісі немесе кернеу кірісі ретінде конфигурацияланатынын анықтайды. Сәйкес жампер орнатуы қолданылатын кіріс сигналдарының типіне сәйкес таңдалуы керек

B. Кіріс тогын таңдау: J9A және J10A жамперлері пайдаланушыларға кіріс тогы деңгейін таңдауға мүмкіндік береді, ол 1 мА мен 20 мА арасында болуы мүмкін. Бұл таңдау қолданыстағы нақты талаптарға сәйкес болуы керек

C. Жампер таңдауы: Терминалдық платаның конфигурациясы белгілі бір орындарға жамперлерді орнатуды қажет етеді. Бұл жамперлер J1A–J8A, J1B–J8B, J9A, J10A, J9B, J10B және J0 деп белгіленген

D. Шығыс конфигурациясы: Jumper J0 терминалдық тақтаның шығысын конфигурациялау үшін арналған. Ол қолданба үшін қажетті шығыс тогы деңгейіне байланысты 1-ші шығысты 20 мА немесе 200 мА етіп орнатады

E. Кіріс тогы үшін қайтару қосылуы: J1B–J8B сияқты, J9B және J10B jumper’лары кіріс ток сигналдарының қайтару жолын қосу үшін нұсқалар ұсынады. Пайдаланушылар оны ортақ терминалға қосуды немесе қажеттілікке қарай ашық қалдыруды таңдай алады

F. Қайтару қосылуын таңдау: J1B–J8B jumper’лары кіріс сигналдарының қайтару жолын қосу үшін нұсқалар ұсынады. Пайдаланушылар жүйе талаптарына байланысты қайтаруды ортақ терминалға қосуды немесе ашық қалдыруды таңдай алады

Жиі қойылатын сұрақтар

Сұрақ: IS230SNAIH4A және IS200STAIH2ACB өнімдерінің кіріс диапазоны мен таратқыштары қандай?
Жауап: Өнімнің кіріс диапазоны дәл резистор (әдетте 250 Ом) бойынша 1–5 В тұрақты ток.

Сұрақ: IS230SNAIH4A және IS200STAIH2ACB өнімдерінің максималды өткізгіштік кедергісі қандай?
Ж: Екі бағытты кабельдің кедергісі үшін максималды көрсеткіш 15 Ом, кабельдің ұзындығы 300 м (984 фут) дейін.

С: IS230SNAIH4A IS200STAIH2ACB құрылғысының шығыс токтарына қандай жүктеме түседі?
Ж: Шығыс токтарына түсетін жүктеме: PAIC пакеті бар 4–20 мА шығысы үшін 800 Ом, ал 200 мА шығысы үшін 50 Ом.
