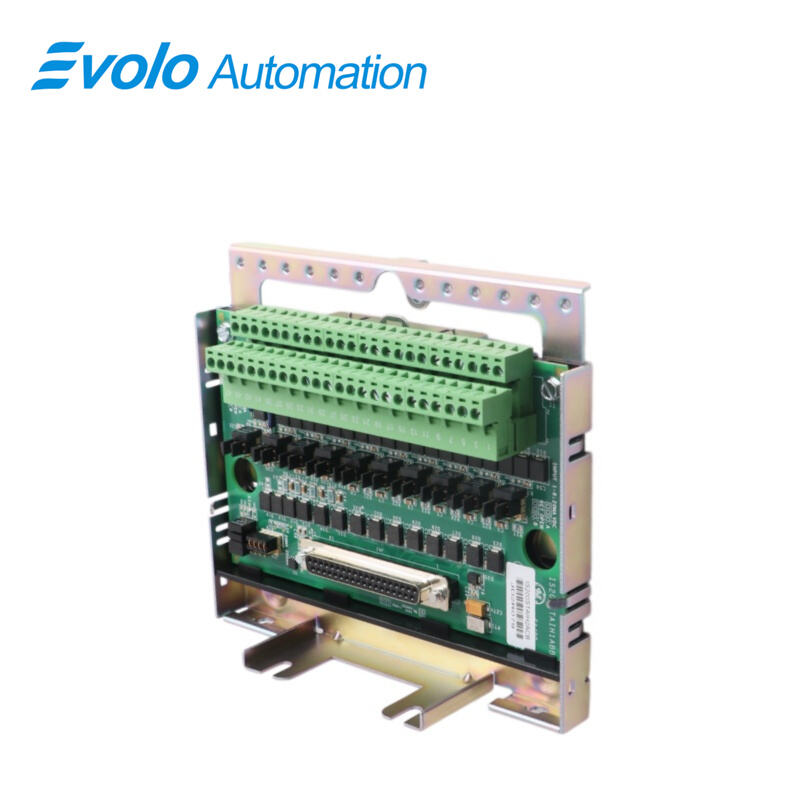

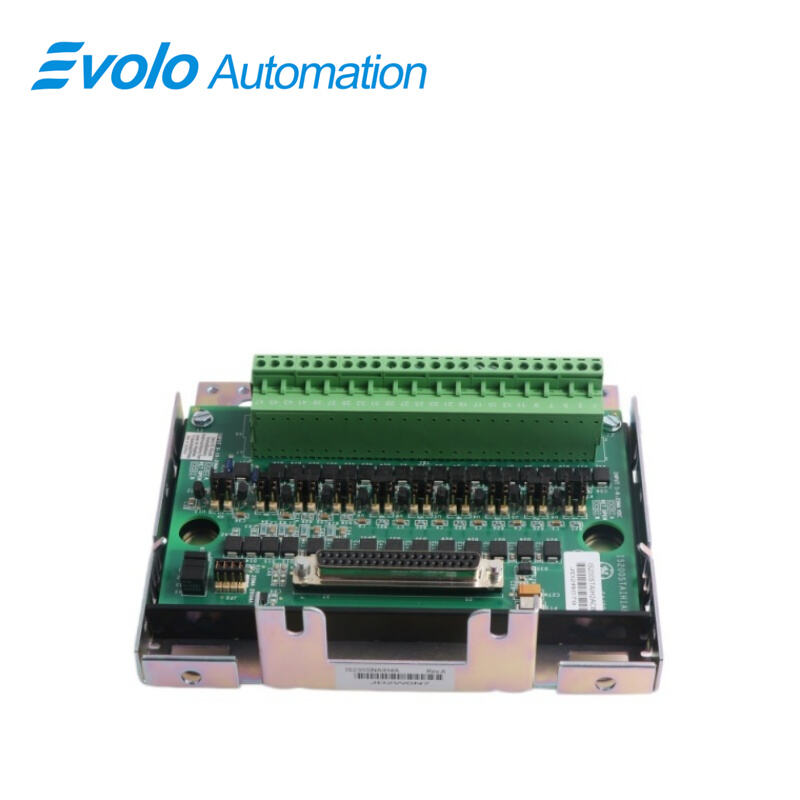

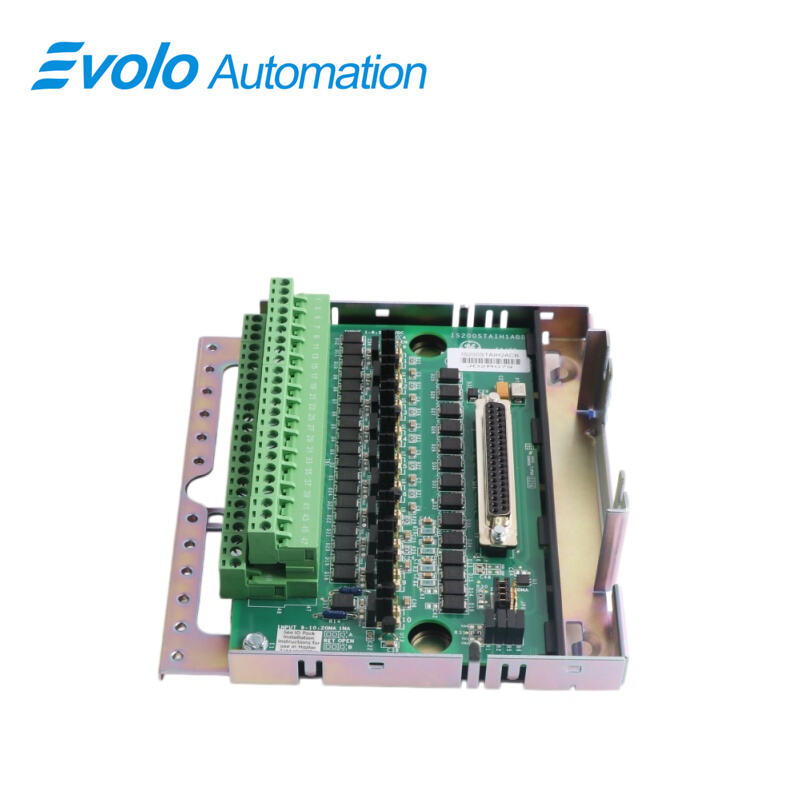

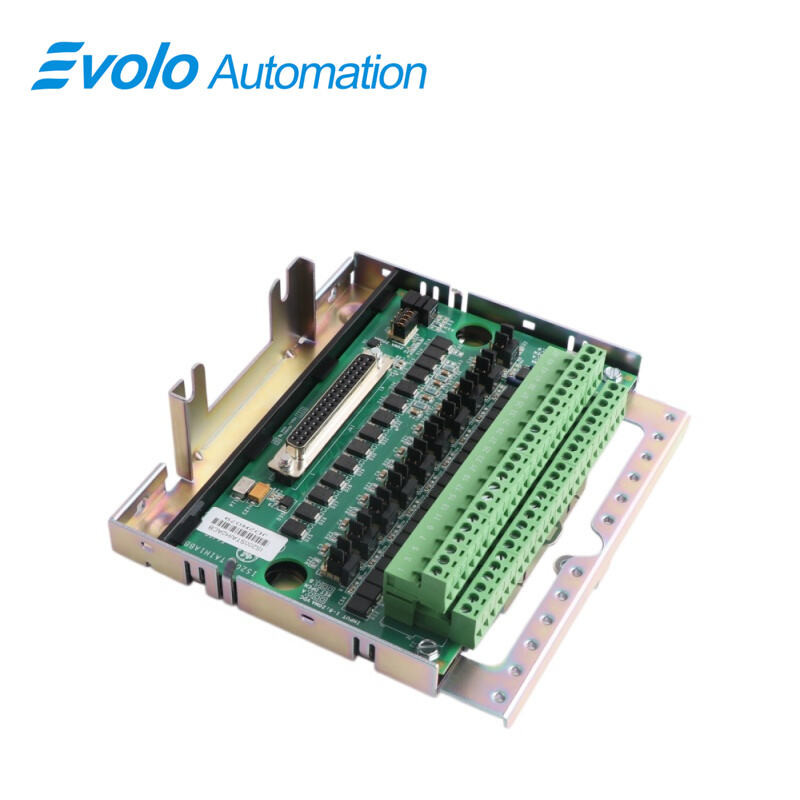

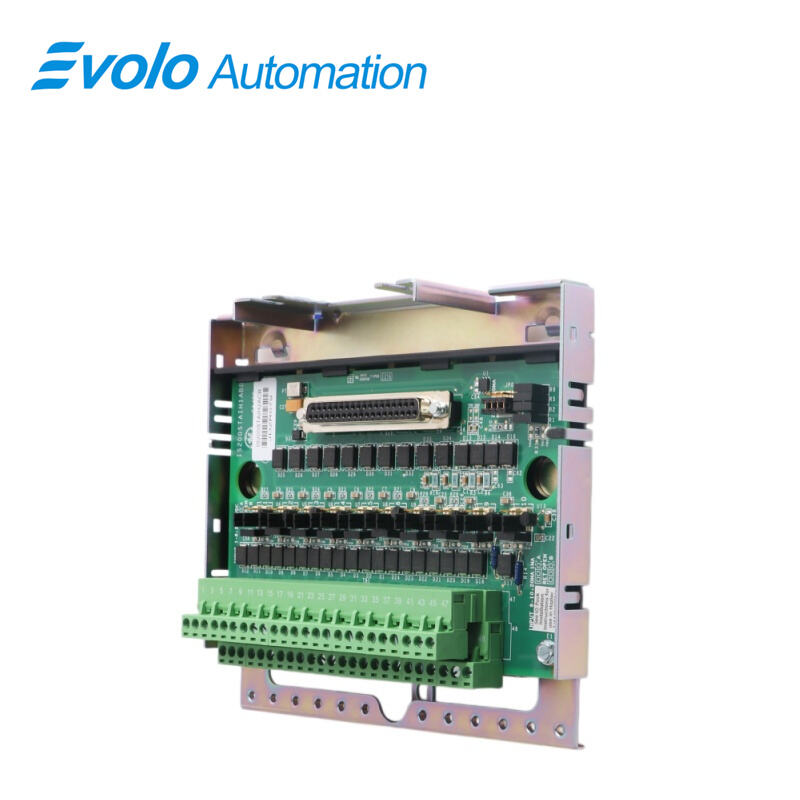

برد ترمینال ورودی آنالوگ IS230SNAIH4A IS200STAIH2ACB

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS230SNAIH4A IS200STAIH2ACB
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

IS230SNAIH4A IS200STAIH2ACB یک برد ترمینال ورودی آنالوگ است که توسط شرکت جنرال الکتریک به‌عنوان بخشی از سری Mark Vle طراحی و ساخته شده و در سیستم‌های کنترل توربین توزیع‌شده GE مورد استفاده قرار می‌گیرد. برد ترمینال ورودی آنالوگ سیمپلکس (STAl) یک برد کوچک ترمینال ورودی آنالوگ است که به بسته (pack) متصل می‌شود و ده ورودی آنالوگ و دو خروجی آنالوگ را پذیرا است. ده ورودی آنالوگ از ترانسمیترهای دوسلی، سه‌سلی، چهارسلی و ترانسمیترهای با питانی خارجی پشتیبانی می‌کنند. دو خروجی آنالوگ دارای جریان ۰ تا ۲۰ میلی‌آمپر هستند، اما یکی از آنها با استفاده از جامپر قابل تنظیم به جریان ۰ تا ۲۰۰ میلی‌آمپر می‌باشد. این برد فقط در پیکربندی سیمپلکس موجود است. از بلوک‌های ترمینال از نوع اروپایی با تراکم بالا استفاده شده است.

کاربردها

نیروگاه‌های حرارتی: دریافت سیگنال‌های ۴ تا ۲۰ میلی‌آمپر از ترانسمیترهای فشار، دبی و سطح.

نیروگاه‌های هسته‌ای: برای نظارت دقیق بر سیگنال‌های آنالوگ سیستم‌های جزیره معمولی و سیستم‌های کمکی به‌کار می‌رود.

نیروگاه‌های چرخه ترکیبی: نظارت بر داده‌های ابزار دقیق حرارتی از سیستم‌های توربین گازی و دیگ‌های بخار.

کارخانه‌های پتروشیمی: اتصال به ترانسمیترهای ضد انفجار برای نظارت بر پارامترهای فرآیند تولید.

کارخانه‌های پردازش گاز طبیعی: برای نظارت بر فشار و محاسبه دبی استفاده می‌شود.

کارخانه‌های فلزورژی آهن و فولاد: نظارت بر فشار در سیستم‌های آب خنک‌کننده کوره‌های بلند و کانورترها و ایستگاه‌های هیدرولیکی.

عملیات

۱. انتخاب منبع تغذیه و ورودی ترانسمیتر: با تأمین ولتاژ ۲۴ ولت مستقیم (DC) به تمام ترانسمیترهای متصل به تابلوی اتصال، راحتی استفاده را تضمین می‌کند و نیاز به منابع تغذیه اضافی را از بین می‌برد. علاوه بر این، کاربران می‌توانند با استفاده از جامپرها بین ورودی‌های جریانی و ولتاژی انتخاب کنند تا با انواع مختلف سنسورها و کاربردها سازگان یابند.

۲. پیکربندی خروجی‌های آنالوگ: شامل دو مدار خروجی آنالوگ است؛ یکی به‌صورت ثابت در محدوده ۴ تا ۲۰ میلی‌آمپر برای کنترل صنعتی استاندارد و دیگری با استفاده از جامپر قابل پیکربندی در محدوده‌های ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۲۰۰ میلی‌آمپر است تا نیازهای گسترده‌تر کاربردها را برآورده سازد.

۳. محدودیت‌ها در کاربردهای TMR و TBAl: به دلیل وجود تنها یک اتصال کابلی، تابلوی اتصال نمی‌تواند در کاربردهای سه‌گانهٔ با قابلیت اطمینان بالا (TMR) یا سه‌کانالهٔ بدون قطعی خودکار (TBAI) استفاده شود

پیکربندی

الف. انتخاب ورودی جریان یا ولتاژ: جامپرهاي J1A تا J8A تعیین می‌کنند که سیگنال‌های ورودی برای ورودی جریان یا ورودی ولتاژ پیکربندی شده‌اند. تنظیم مناسب جامپر باید بر اساس نوع سیگنال‌های ورودی مورد استفاده انجام شود

ب. انتخاب جریان ورودی: جامپرهاي J9A و J10A به کاربران اجازه می‌دهند سطح جریان ورودی را انتخاب کنند و گزینه‌هایی بین ۱ میلی‌آمپر تا ۲۰ میلی‌آمپر ارائه می‌کنند. این انتخاب باید با نیازهای خاص کاربرد همسو باشد

ج. انتخاب جامپر: پیکربندی تابلوی اتصال شامل قرار دادن جامپرها در موقعیت‌های مشخصی است. این جامپرها با برچسب‌هایی مانند J1A تا J8A، J1B تا J8B، J9A، J10A، J9B، J10B و J0 مشخص شده‌اند

د. پیکربندی خروجی: جامپر J0 به‌طور اختصاصی برای پیکربندی خروجی برد ترمینال استفاده می‌شود. این جامپر خروجی ۱ را به‌صورت ۲۰ میلی‌آمپر یا ۲۰۰ میلی‌آمپر تنظیم می‌کند، که این امر بستگی به سطح جریان خروجی مورد نیاز در کاربرد دارد.

ه. اتصال بازگشتی جریان ورودی: مشابه جامپرهای J1B تا J8B، جامپرهای J9B و J10B گزینه‌هایی برای اتصال مسیر بازگشتی سیگنال‌های جریان ورودی فراهم می‌کنند. کاربران می‌توانند بسته به نیاز، این اتصال را به ترمینال مشترک وصل کنند یا آن را باز بگذارند.

و. انتخاب اتصال بازگشتی: جامپرهای J1B تا J8B گزینه‌هایی برای اتصال مسیر بازگشتی سیگنال‌های ورودی فراهم می‌کنند. کاربران می‌توانند بسته به نیازهای سیستم، مسیر بازگشتی را به ترمینال مشترک وصل کنند یا آن را باز بگذارند.

سوالات متداول

پرسش: دامنه ورودی و ترانسمیترهای مدل IS230SNAIH4A و IS200STAIH2ACB چیست؟
پاسخ: دامنه ورودی این محصول ۱ تا ۵ ولت مستقیم (dc) روی یک مقاومت دقیق (معمولاً ۲۵۰ اهم) است.

پرسش: حداکثر مقاومت سیم‌کشی (لید) مدل IS230SNAIH4A و IS200STAIH2ACB چقدر است؟
پاسخ: حداکثر مقاومت سیم‌کشی در کابل دوطرفه ۱۵ اهم است و طول کابل تا ۳۰۰ متر (۹۸۴ فوت) می‌تواند باشد.

سوال: بار روی جریان‌های خروجی IS230SNAIH4A و IS200STAIH2ACB چقدر است؟
پاسخ: بار روی جریان‌های خروجی، برای خروجی ۴–۲۰ میلی‌آمپر با بسته‌بندی PAIC برابر با ۸۰۰ اهم و برای خروجی ۲۰۰ میلی‌آمپر برابر با ۵۰ اهم است.
