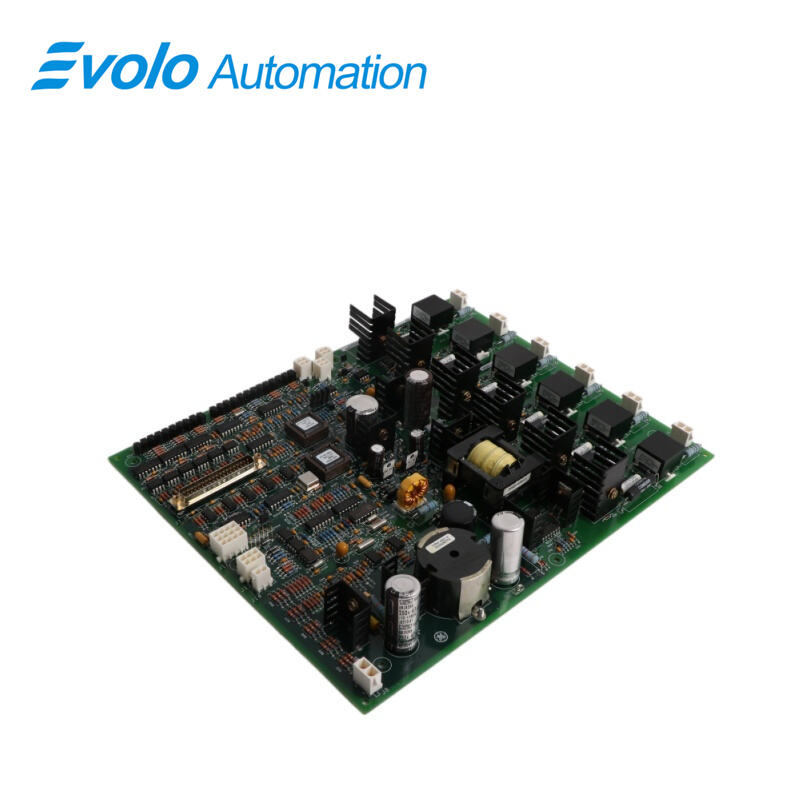

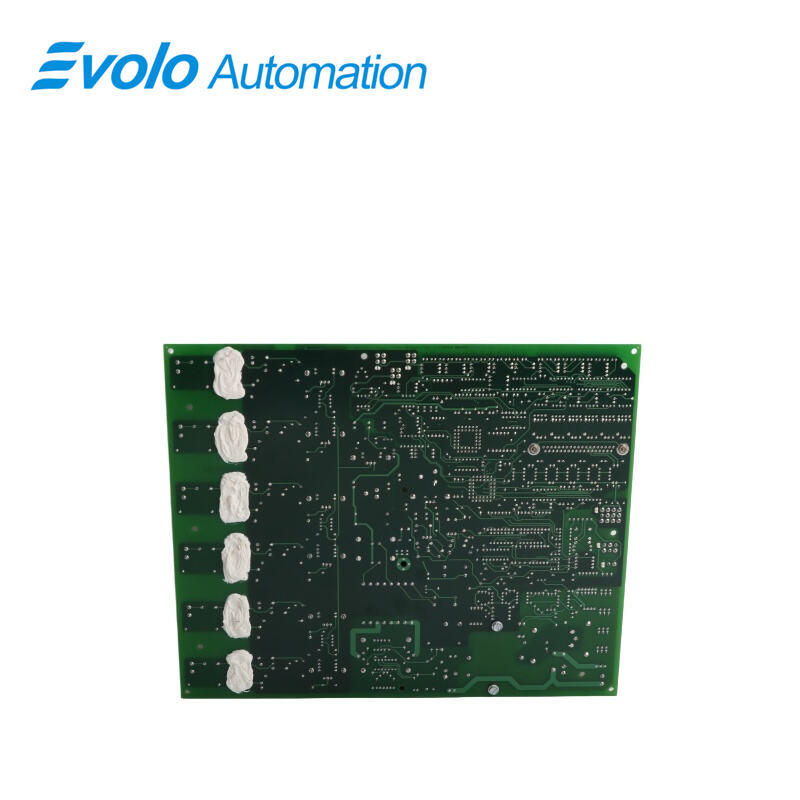

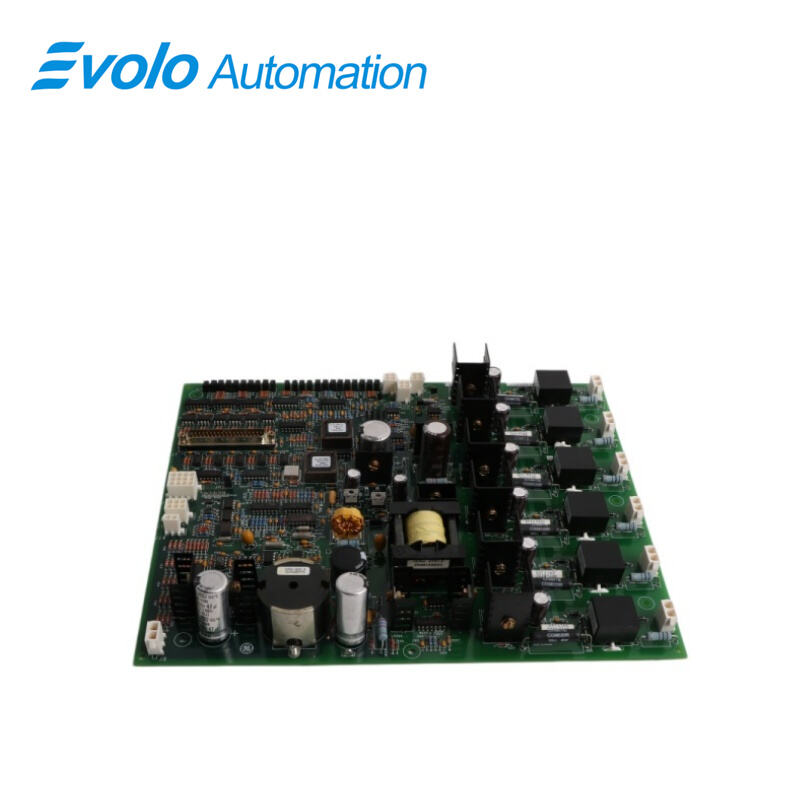

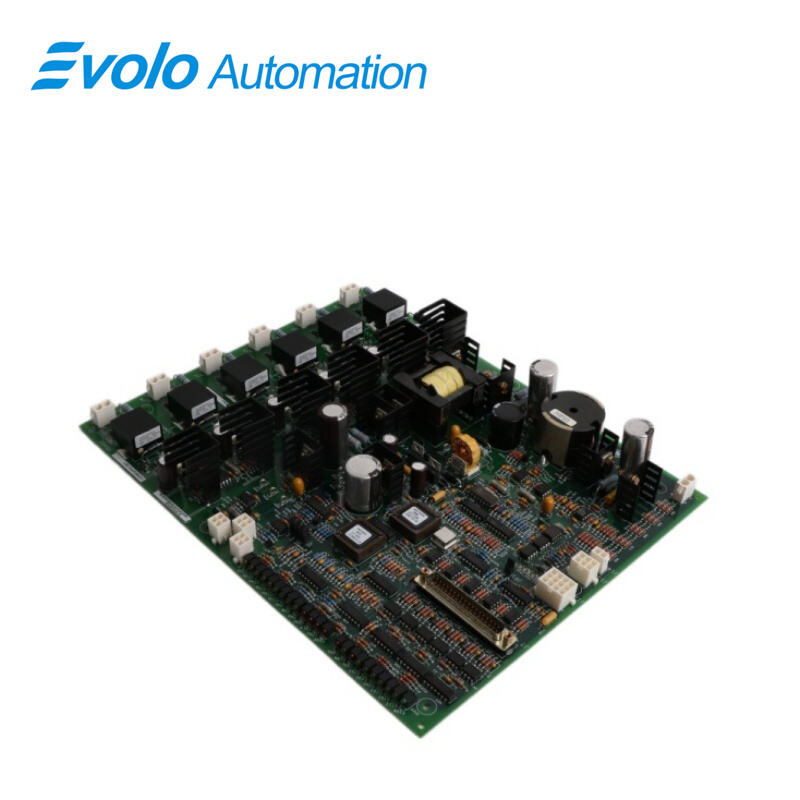

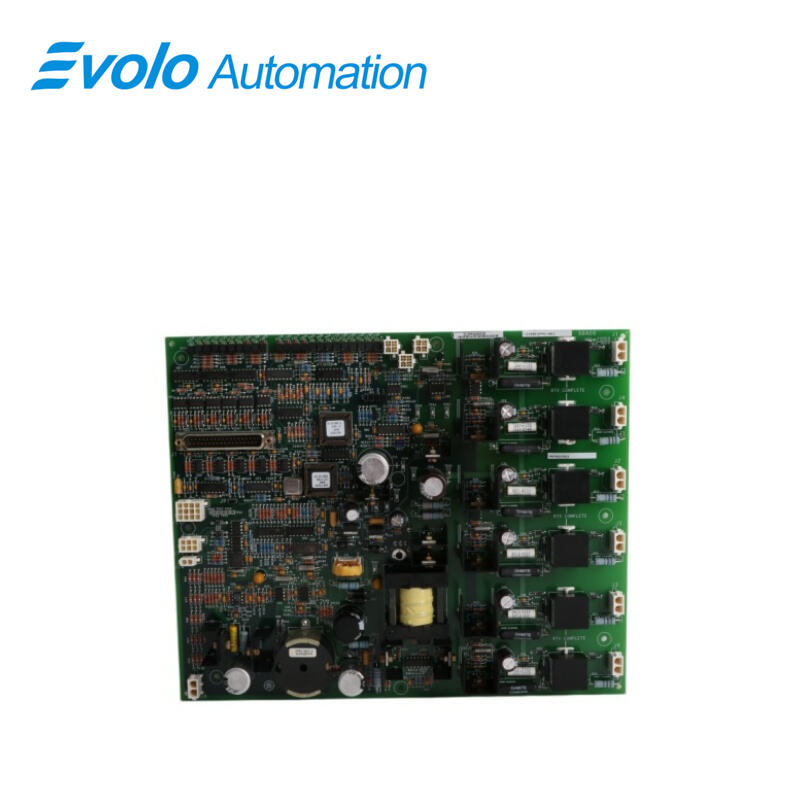

Scheda amplificatrice impulsi di gate IS200EGPAG1B

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IS200EGPAG1B
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

La scheda IS200EGPAG1B è una scheda amplificatrice di impulsi di gate prodotta da General Electric. Fa parte della serie EX2100e utilizzata nel sistema di eccitazione per turbine a gas. La sua funzione principale è gestire i comandi di gate generati dall’ESEL (Excitation System Equipment List) e supervisionare il processo di accensione dei gate per un massimo di sei SCR (Silicon Controlled Rectifiers) posizionati sul ponte di potenza. Inoltre, l’EGPA funge da interfaccia per diverse importanti funzioni di monitoraggio, tra cui il feedback sulla conduzione di corrente, il flusso d’aria attraverso il ponte e il monitoraggio della temperatura.

Applicazioni

Centrali elettriche di grande potenza: sistema statico di eccitazione GE EX2100 per unità di potenza pari o superiore a 300 MW.

Azionamenti per motori sincroni: regolazione dell’eccitazione per motori ad alto carico, come quelli impiegati negli impianti siderurgici e nei grandi compressori.

Centrali idroelettriche a pompaggio: supporta una rapida risposta agli impulsi durante la commutazione tra modalità motore e modalità generatore.

Caratteristiche

1 Controllo del gate: svolge un ruolo fondamentale nel controllo del processo di attivazione dei gate di fino a sei SCR sul ponte di potenza. Riceve i comandi di attivazione dal modulo ESEL e garantisce l’attivazione precisa e tempestiva di questi componenti critici. Un controllo accurato dell’attivazione dei gate è essenziale per gestire il flusso di potenza e mantenere la stabilità del sistema.

2 Feedback e monitoraggio: funge da interfaccia per varie funzioni di monitoraggio, inclusa la retroazione sulla conduzione della corrente. Consente al sistema di tenere costantemente sotto osservazione le correnti elettriche, assicurando che rimangano entro limiti sicuri e desiderati. Inoltre, l’EGPA partecipa al monitoraggio del flusso d’aria e della temperatura del ponte, fornendo dati fondamentali per la gestione termica e la sicurezza del sistema.

3 Gestione dell'alimentazione: L'EGPA riceve un'alimentazione nominale in corrente continua di 125 V proveniente dall'EPDM (modulo di distribuzione dell'alimentazione per l'eccitatore). Include un convertitore DC/DC integrato, che trasforma questa alimentazione di ingresso nei livelli adeguati necessari per il comando degli SCR. Questa capacità di conversione consente all'EGPA di funzionare in modo coerente su un ampio intervallo di condizioni di tensione di alimentazione in ingresso.

4 Indicazione visiva dello stato: La scheda è dotata di LED che forniscono indicazioni visive relative a vari stati del sistema. Tali LED forniscono informazioni sullo stato dell'alimentazione dell'EGPA, sulla ricezione dei comandi di comando provenienti dall'ESEL, sugli output inviati agli SCR, sulle correnti che fluiscono nel ponte, sul funzionamento del filtro di linea, sulla rotazione della ventola di raffreddamento, sulla temperatura del ponte, nonché su eventuali allarmi o condizioni di guasto. Questi indicatori visivi sono essenziali per il monitoraggio in tempo reale, la risoluzione dei problemi e la manutenzione.

Procedure di sostituzione

1 Disalimentare l'eccitatore: Assicurarsi che l'eccitatore, nel quale è alloggiata la scheda, sia stato spento per evitare qualsiasi rischio elettrico durante la procedura di sostituzione.

2 Test del circuito elettrico: Aprire lo sportello dell'armadio di conversione di potenza ed eseguire accurati test sui circuiti elettrici per verificare che l'alimentazione sia stata completamente interrotta prima di procedere con qualsiasi operazione.

3 Verifica degli LED: Confermare che tutti gli LED siano spenti per garantire l'assenza di alimentazione residua o di trasmissione di segnali attraverso la scheda.

4 Verifica delle etichette sui cavi: Assicurarsi che ciascun cavo collegato alla scheda sia opportunamente etichettato con il nome corretto del connettore indicato sulla scheda. Un'etichettatura corretta semplifica la procedura di ricollegamento successiva.

5 Scollegare con cura i cavi: Scollegare con attenzione tutti i cavi collegati alla scheda, prestando particolare attenzione a non danneggiare né i connettori né la scheda stessa.

6 Rimozione della scheda: Rimuovere delicatamente la scheda dalla sua posizione di montaggio, assicurando un’estrazione agevole senza causare alcun disturbo ai componenti circostanti.

7 Verifica dei ponticelli sulla scheda di sostituzione: Prima dell’installazione, ispezionare attentamente la scheda di sostituzione per verificare che tutti i ponticelli siano correttamente posizionati, rispecchiando la configurazione della scheda originale.

8 Installazione della scheda di sostituzione: Inserire con cura la scheda di sostituzione nello slot di montaggio designato, assicurandone un corretto inserimento e allineamento.

9 Ricollegamento dei cavi: Ricollegare tutti i cavi rimossi nei passaggi precedenti, assicurandosi che siano adeguatamente ricollegati ai rispettivi connettori sulla scheda EGPA di sostituzione. Stringere saldamente i collegamenti per evitare contatti allentati.

Domande frequenti

D: Che cos’è l’IS200EGPAG1B?

R: Si tratta di una scheda amplificatrice di impulsi di comando (Gate Pulse Amplifier Board) prodotta da General Electric.

D: Come vengono trasmessi i comandi di gate dall’ESEL all’IS200EGPAG1B EGPA?

A: I comandi di gate vengono trasmessi dall'ESEL all'EGPA tramite un cavo schermato a coppie contorte e multipolare. Questa progettazione contribuisce a proteggere il segnale da interferenze e rumore, garantendo una comunicazione affidabile.

D: Qual è la funzione dell'accoppiamento ottico dei comandi di gate dell'IS200EGPAG1B?

R: L'accoppiamento ottico dei comandi di gate ha lo scopo di isolare elettricamente l'ESEL dall'EGPA. Ciò impedisce il passaggio di interferenze elettriche, come picchi di tensione o rumore, tra i due dispositivi, elemento fondamentale per la stabilità e la sicurezza del sistema.

D: Che cosa accade ai comandi di gate all'interno dell'EGPA IS200EGPAG1B una volta ricevuti?

R: Una volta ricevuti, i comandi di gate subiscono filtraggio e accoppiamento in alternata (AC). Questi processi affinano ulteriormente i segnali, garantendo che siano privi di rumore o distorsioni indesiderati che potrebbero influenzare le prestazioni degli SCR.

D: In che modo l'EGPA interagisce con gli amplificatori di impulso di gate (GPA) IS200EGPAG1B?

A: L'EGPA funge da intermediario, inviando i comandi di gate elaborati e affinati agli amplificatori di impulso di gate (GPA). Il GPA, a sua volta, è responsabile del controllo del funzionamento degli SCR.

D: Quali altre funzioni svolge l'EGPA IS200EGPAG1B oltre al controllo degli SCR?

R: Oltre al controllo degli SCR, esso funge da interfaccia per varie funzionalità, quali il feedback sulla conduzione della corrente e il monitoraggio del flusso d'aria e della temperatura del ponte, contribuendo così a un funzionamento efficiente e al monitoraggio del sistema.

D: Quali caratteristiche principali sono illustrate nel modello funzionale dell'IS200EGPAG1B?

R: Il modello funzionale evidenzia gli elementi principali di I/O (ingresso/uscita) fondamentali per il suo funzionamento e monitoraggio. Questo modello aiuta a visualizzare la connettività e le interazioni all'interno dell'EGPA.

D: Come gestisce l'IS200EGPAG1B l'alimentazione per il comando degli SCR?

A: Incorpora un convertitore DC/DC integrato alimentato da una sorgente CC nominale da 125 V proveniente dall'EPDM. Questo convertitore consente il comando di accensione (gating) degli SCR su un'intera gamma di tensioni di alimentazione in ingresso.

D: Quali indicatori visivi offre il componente IS200EGPAG1B?

R: Gli LED forniscono indicazioni visive di vari stati, tra cui l'alimentazione, i comandi di gate in ingresso provenienti dall'ESEL, gli output EGPA inviati agli SCR, le correnti entranti nel ponte, lo stato del filtro di linea, la rotazione della ventola di raffreddamento, la temperatura del ponte, gli allarmi o le condizioni di guasto.
