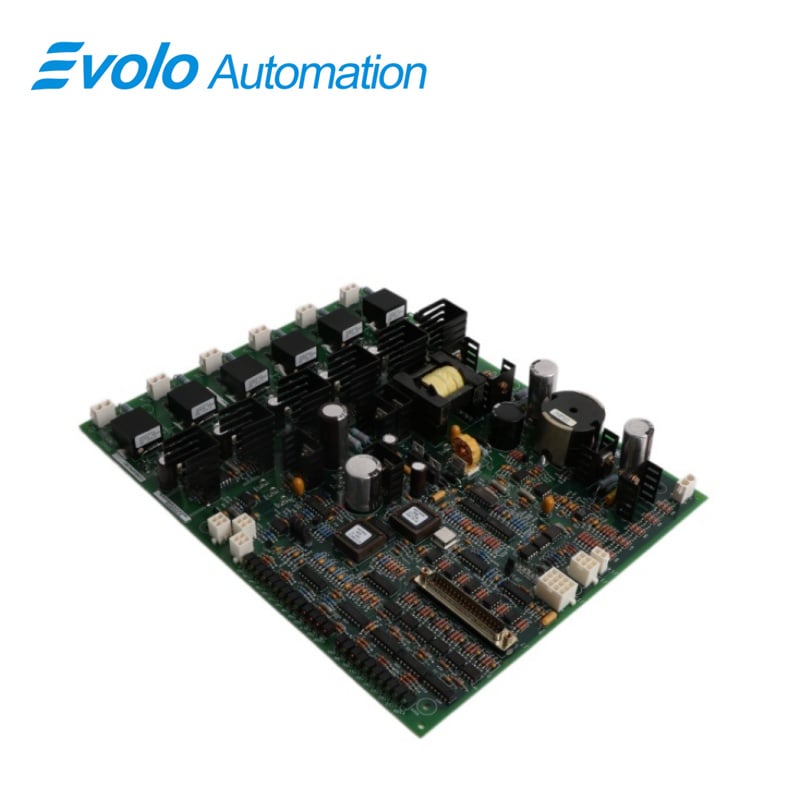

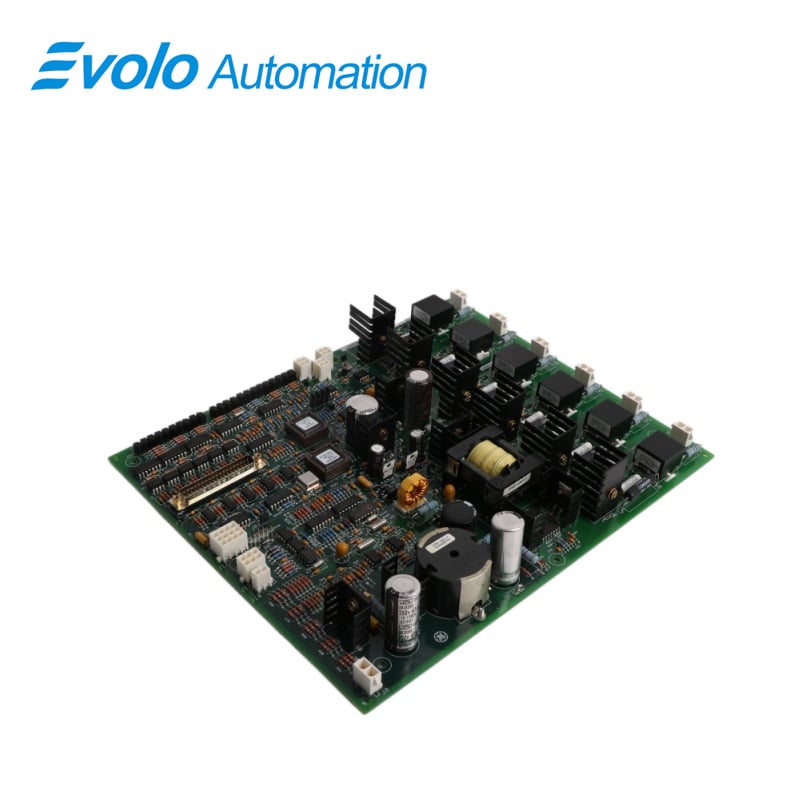

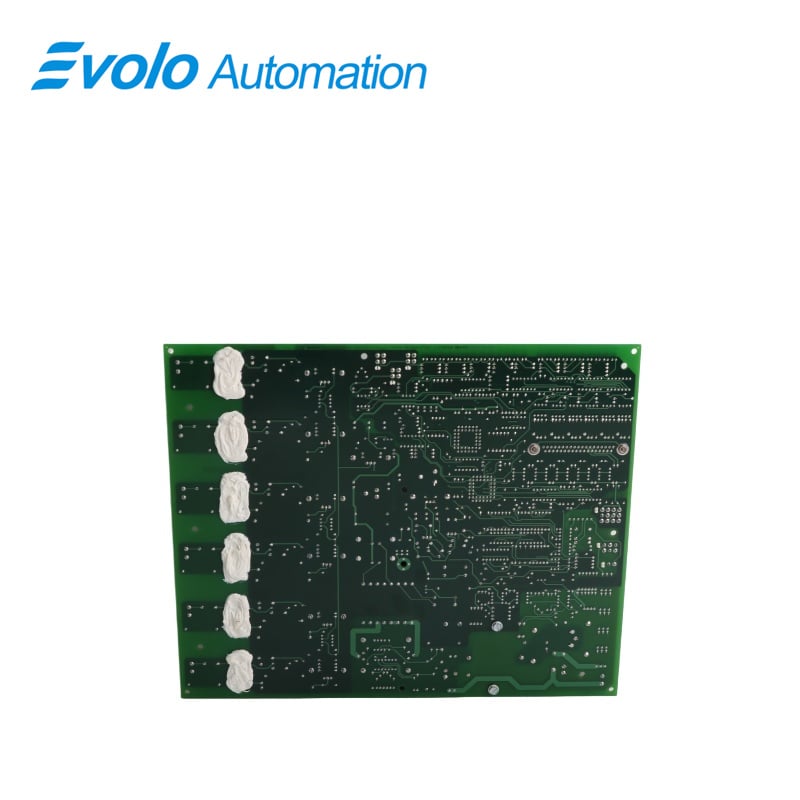

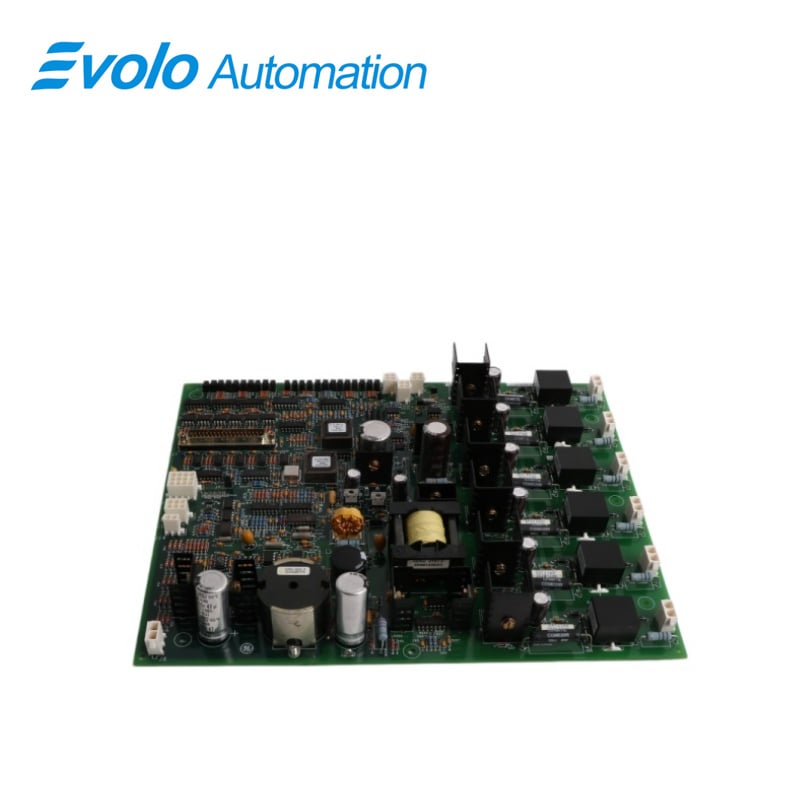

لوحة مُضخِّم نبضات البوابة IS200EGPAG1B

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	جنرال
رقم النموذج:	IS200EGPAG1B
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

المواصفات الفنية

الوصف

لوحة مضخّم نبضات البوابة IS200EGPAG1B مصنّعة من قِبل شركة جنرال إلكتريك. وهي جزء من سلسلة EX2100e المستخدمة في نظام الإثارة التوربيني الغازي. وتتمثل وظيفتها الأساسية في إدارة أوامر البوابة التي تولّفها قائمة معدات نظام الإثارة (ESEL)، والإشراف على عملية تشغيل البوابة لستة مُنظّمات تحكم سيليكونية (SCR) موجودة على جسر الطاقة. وبالإضافة إلى ذلك، تعمل لوحة EGPA كواجهة لمختلف وظائف المراقبة المهمة، ومنها تغذية راجعة لتيار التوصيل، وتدفق الهواء عبر الجسر، ومراقبة درجة الحرارة.

التطبيقات

محطات الطاقة الكبيرة: نظام GE EX2100 الثابت للإثارة للوحدات ذات القدرة ٣٠٠ ميغاواط فما فوق.

محركات المحركات المتزامنة: تنظيم الإثارة للمحركات ذات الأحمال العالية مثل تلك المستخدمة في مصانع الصلب والمضخّات الكبيرة.

محطات الطاقة المُخزَّنة بالضخ: تدعم استجابة النبضات السريعة أثناء التحويل بين وضع المحرك ووضع المولّد.

المزايا

1 تحكم في البوابة: يلعب دورًا محوريًّا في التحكم في عملية تشغيل بوابات ما يصل إلى ستة مُبدِّلات كهربائية شبه موصلة (SCR) على جسر الطاقة. ويستقبل أوامر التشغيل من وحدة التحكم الإلكترونية (ESEL) ويضمن تفعيل هذه المكونات الحرجة بدقةٍ وفي الوقت المناسب. ويُعد التحكم الدقيق في تشغيل البوابات أمرًا أساسيًّا لإدارة تدفق الطاقة والحفاظ على استقرار النظام.

2 التغذية الراجعة والرصد: يعمل كواجهة لمختلف وظائف الرصد، بما في ذلك التغذية الراجعة الخاصة بتوصيل التيار. ويسمح للنظام بمراقبة التيارات الكهربائية في النظام عن كثب، لضمان بقائها ضمن النطاقات الآمنة والمطلوبة. علاوةً على ذلك، يشارك وحدة التحكم في جسر الطاقة (EGPA) في رصد تدفق الهواء عبر الجسر ودرجة حرارته، مما يوفّر بياناتٍ بالغة الأهمية لإدارة الحرارة وسلامة النظام.

3 إدارة إمدادات الطاقة: يتلقى وحدة التحكم في مُولِّد التيار المتردد (EGPA) مصدر طاقة تيار مستمر قيمته الاسمية ١٢٥ فولت من وحدة توزيع طاقة المُولِّد (EPDM). وتضم هذه الوحدة محولًا كهربائيًّا داخليًّا من التيار المستمر إلى التيار المستمر (DC/DC)، يقوم بتحويل مصدر الطاقة الداخل هذا إلى المستويات المناسبة المطلوبة لإرسال إشارات التحكُّم (Gating) إلى الثايристورات (SCRs). وتتيح هذه القدرة على التحويل للوحدة (EGPA) أن تعمل بشكلٍ ثابتٍ عبر نطاق واسع من ظروف جهد الإمداد الداخل.

4 الإشارة البصرية لحالة التشغيل: تزود هذه اللوحة بمصابيح مؤشرة (LEDs) توفر إشارات بصرية لمختلف حالات النظام. وتوفر هذه المصابيح معلوماتٍ عن حالة إمداد طاقة وحدة التحكم في مُولِّد التيار المتردد (EGPA)، واستلام أوامر التحكُّم (Gate Commands) القادمة من وحدة اختيار المُولِّد (ESEL)، والمخرجات المُرسلة إلى الثايристورات (SCRs)، والتيارات المتدفقة إلى الجسر (Bridge)، وأداء مرشح الخط (Line Filter)، واتجاه دوران مروحة التبريد، ودرجة حرارة الجسر، وكذلك أي إنذارات أو أوضاع عطل. وتُعدُّ هذه المؤشرات البصرية ضروريةً للمراقبة الفورية، وتشخيص الأعطال، والصيانة.

إجراءات الاستبدال

1 إيقاف تغذية المُولِّد الكهربائي: تأكَّد من أن المُولِّد الكهربائي الذي يحتوي على اللوحة قد أُطفئ تمامًا لتفادي أي مخاطر كهربائية أثناء عملية الاستبدال.

2 اختبار الدائرة الكهربائية: افتح باب خزانة تحويل الطاقة وأجرِ اختبارات شاملة على الدوائر الكهربائية للتحقق من انقطاع التيار الكهربائي تمامًا قبل البدء بأي عملية معالجة.

3 التحقق من مؤشرات الإضاءة الثنائية (LEDs): تأكَّد من أن جميع مؤشرات الإضاءة الثنائية (LEDs) مطفأة لضمان عدم وجود طاقة متبقية أو إشارات تمر عبر اللوحة.

4 التحقق من تسميات الكابلات: تأكَّد من أن كل كابل متصل باللوحة مُوسومٌ بشكل مناسب باسم الموصل الصحيح كما هو موضح على اللوحة. ويسهِّل التوصيف السليم عملية إعادة التوصيل لاحقًا.

5 فك الكابلات بعناية: فك جميع الكابلات المتصلة باللوحة بحذر، مع الانتباه إلى تجنُّب إلحاق أي ضرر بالموصلات أو باللوحة نفسها.

إزالة اللوحة رقم 6: أَخْرِج اللوحة بلطف من موقع تركيبها، مع التأكُّد من أن عملية الإخراج تتم بسلاسة دون إحداث أي اضطراب في المكونات المجاورة.

التحقق من مقاومات التوصيل (الجوامبر) على لوحة الاستبدال رقم 7: قبل التركيب، افحص البطاقة البديلة بدقة للتأكد من أن جميع مقاومات التوصيل (الجوامبر) في المواضع الصحيحة، بحيث تطابق ترتيبها على اللوحة الأصلية.

تركيب لوحة الاستبدال رقم 8: أدخل لوحة الاستبدال بعناية مرةً أخرى في الفتحة المخصصة لها في هيكل التركيب، مع التأكُّد من أن تركيبها يتم بشكلٍ صحيح ومحاذاةٍ دقيقة.

إعادة توصيل الكابلات رقم 9: أعد توصيل جميع الكابلات التي تم فصلها في الخطوات السابقة، مع التأكُّد من تثبيتها بشكلٍ مناسب على الموصلات المقابلة لها على لوحة الـ EGPA البديلة. وشَدِّد التوصيلات بإحكام لمنع حدوث أي اتصالات فضفاضة.

الأسئلة الشائعة

س: ما هي IS200EGPAG1B؟

ج: إنها لوحة مُضخِّم نبضات البوابة (Gate Pulse Amplifier Board) التي تصنعها شركة جنرال إلكتريك.

س: كيف تُرسل أوامر البوابة من وحدة الـ ESEL إلى لوحة الـ IS200EGPAG1B (EGPA)؟

أ: تُرسل أوامر البوابة من وحدة ESEL إلى وحدة EGPA عبر كابل مجدول ومُدرّع متعدد الموصلات. ويهدف هذا التصميم إلى حماية الإشارة من التداخل والضوضاء، مما يضمن اتصالاً موثوقًا.

س: ما الغرض من العزل الضوئي لأوامر البوابة في وحدة IS200EGPAG1B؟

ج: يحقّق العزل الضوئي لأوامر البوابة عزلًا كهربائيًّا بين وحدتي ESEL وEGPA. ويمنع انتقال التداخل الكهربائي، مثل قمم الجهد أو الضوضاء، بين الوحدتين، وهو أمرٌ بالغ الأهمية لاستقرار النظام وسلامته.

س: ما الذي يحدث لأوامر البوابة داخل وحدة EGPA الخاصة بـ IS200EGPAG1B بعد استلامها؟

ج: بعد الاستلام، تخضع أوامر البوابة لعمليتي ترشيح وربط تيار متناوب (AC coupling). وتُحسّن هذه العمليات الإشارات بشكلٍ إضافي، مما يضمن خلوّها من الضوضاء أو التشوهات غير المرغوب فيها التي قد تؤثر على أداء المفتاح الثايرستوري (SCR).

س: كيف تتواصل وحدة EGPA مع مُضخّمات نبضات البوابة (GPA) الخاصة بـ IS200EGPAG1B؟

أ: تُعَدُّ وحدة EGPA وسيطًا، وتُرسل أوامر التحكم في البوابات المُعالَجة والمُحسَّنة إلى مُضخِّمات نبضات البوابة (GPA). وبالمقابل، فإن وحدة GPA مسؤولة عن التحكم في تشغيل المفتاح الثايرستوري (SCR).

س: ما الوظائف الإضافية التي تؤديها وحدة IS200EGPAG1B من نوع EGPA علاوةً على التحكم في المفتاح الثايرستوري (SCR)؟

ج: بالإضافة إلى التحكم في المفتاح الثايرستوري (SCR)، تعمل هذه الوحدة كواجهة لعدة وظائف مثل إرجاع معلومات توصيل التيار، ورصد تدفق الهواء ودرجة حرارة الجسر، مما يسهم في التشغيل الفعّال ورصد أداء النظام.

س: ما السمات الرئيسية الموضَّحة في النموذج الوظيفي للوحدة IS200EGPAG1B؟

ج: يبرز النموذج الوظيفي العناصر الأساسية للإدخال/الإخراج (I/O) التي تكتسي أهمية بالغة في تشغيل الوحدة ورصدها. ويساعد هذا النموذج في تصور الاتصالات والتفاعلات داخل وحدة EGPA.

س: كيف تُدار وحدة IS200EGPAG1B تزويدها بالطاقة اللازمة لتشغيل بوابات المفتاح الثايرستوري (SCR)؟

أ: يحتوي على محول تيار مستمر/تيار مستمر مدمج على اللوحة، يتم تغذيته من مصدر تيار مستمر اسمي بجهد ١٢٥ فولت من وحدة التوزيع الكهربائية للطاقة (EPDM). ويُمكّن هذا المحول من تشغيل البوابات الخاصة بالثنائيات المُتحكَّم بها (SCR) عبر كامل نطاق جهد التغذية الداخل.

س: ما المؤشرات البصرية التي يوفّرها المكوّن الخاص بالنموذج IS200EGPAG1B؟

ج: توفر الصمامات الثنائية الباعثة للضوء (LEDs) مؤشرات بصرية لمختلف الحالات، ومنها حالة مصدر الطاقة، وأوامر البوابة الداخلة من وحدة التحكم في الإشارات الكهربائية (ESEL)، ومخرجات وحدة التحكم في البوابات الإلكترونية (EGPA) الموجَّهة إلى الثنائيات المُتحكَّم بها (SCRs)، والتيارات الداخلة إلى الجسر، وحالات مرشح الخط، واتجاه دوران مروحة التبريد، ودرجة حرارة الجسر، والتنبيهات أو حالات العطل.
