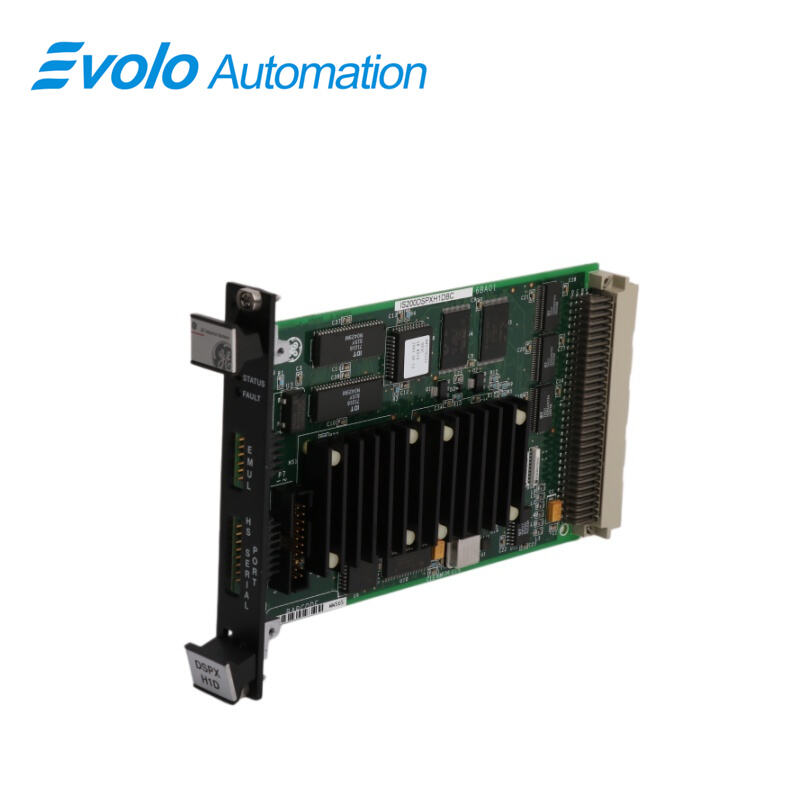

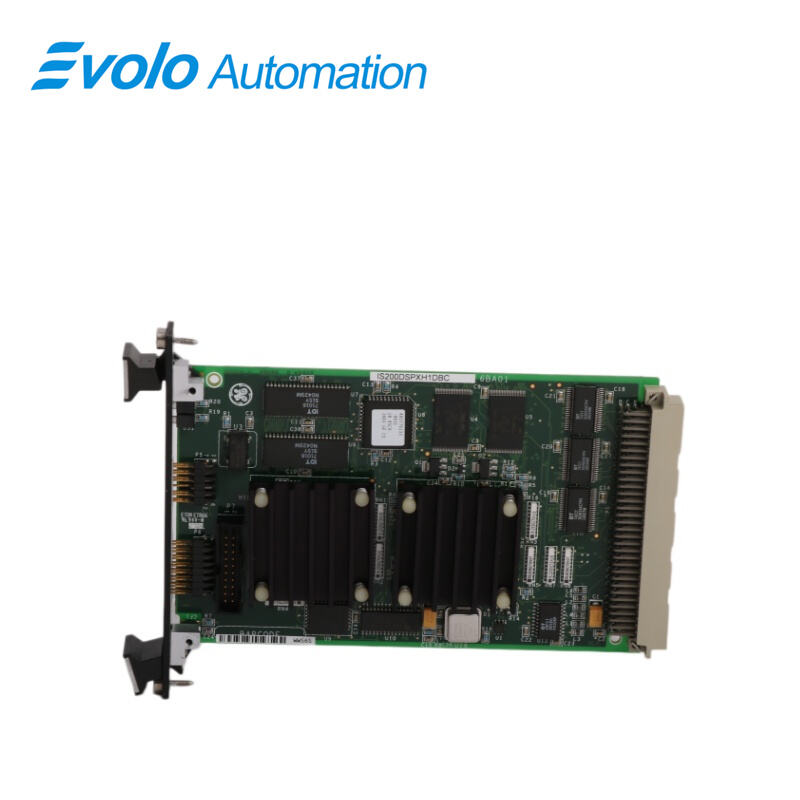

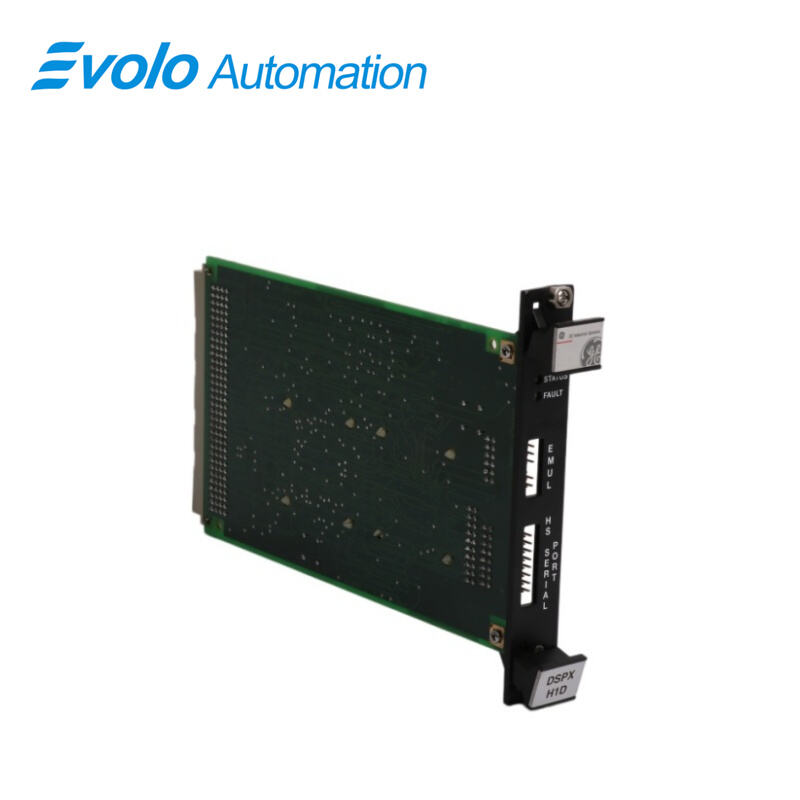

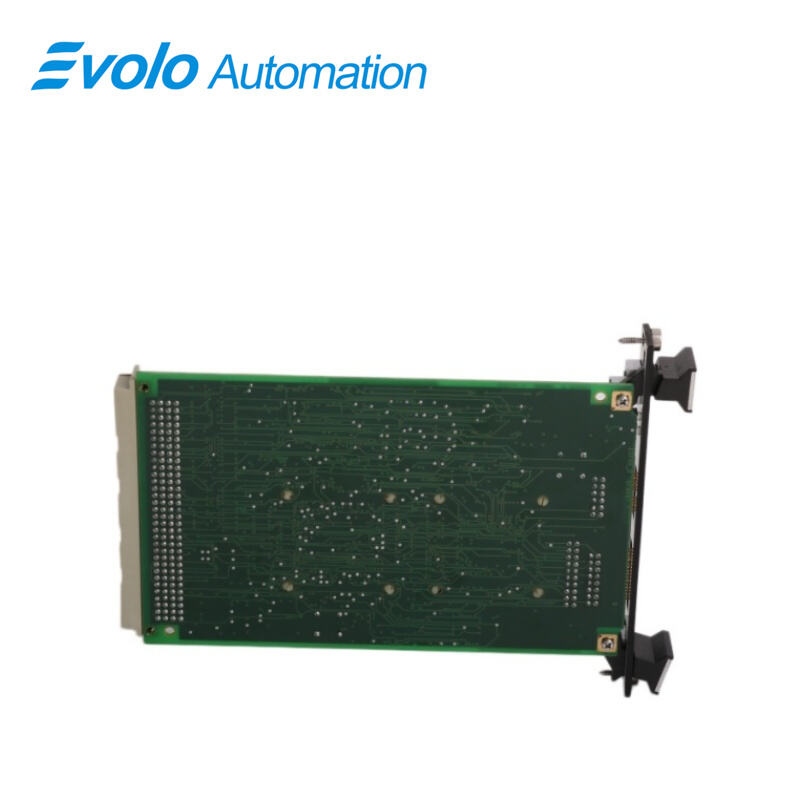

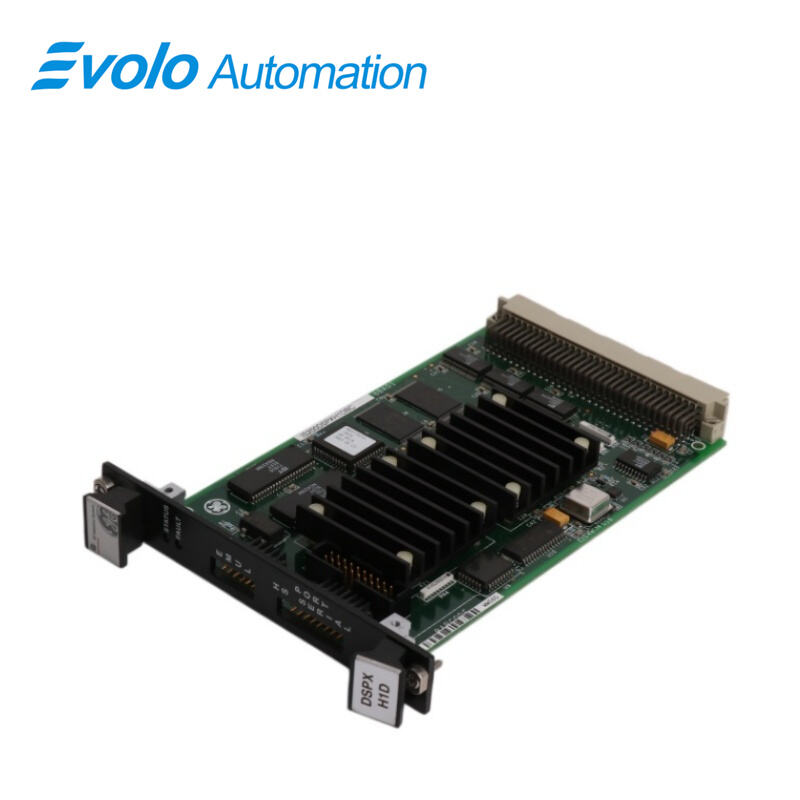

Scheda di controllo per processore digitale di segnali IS200DSPXH1D

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IS200DSPXH1D
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

IS200DSPXH1D è una scheda di controllo per processore digitale segnali sviluppata da GE. È il controller principale per il ponte, il regolatore del motore e le operazioni di commutazione (gating) degli azionamenti della serie Innovation. Gestisce inoltre le funzioni di controllo del campo del generatore dell’EX2100 Excitation Control. La scheda fornisce tutte le funzioni logiche, di elaborazione e di interfaccia. La scheda DSPX è composta da un processore digitale segnali (DSP) ad alte prestazioni, da componenti di memoria standard e da un circuito integrato ad applicazione specifica (ASIC) che esegue funzioni logiche personalizzate.

Applicazioni

Sistema di eccitazione del generatore (EX2100): responsabile della regolazione precisa della corrente di eccitazione del generatore (FCR) e della gestione della tensione (FVR), garantendo la stabilità del sistema elettrico.

Controllo industriale degli azionamenti: gestisce il regolatore del motore, i circuiti di attivazione del ponte (segnali di commutazione) e le funzioni di avviamento e arresto.

Applicazioni principali: ampiamente utilizzate nei sistemi di controllo per centrali termiche e turbine a gas (Mark VI) e negli impianti di automazione di processo su larga scala.

Sostituzione delle doghe

Nei circuiti stampati possono essere presenti componenti sensibili alle scariche elettrostatiche. Di conseguenza, tutte le schede di ricambio vengono spedite da GE in sacchetti antistatici. Durante la manipolazione di schede o componenti di schede, conservarle in sacchetti antistatici o casse antistatiche e utilizzare un braccialetto di messa a terra.

Caratteristiche hardware standard

Il processore digitale dei segnali (DSP) della scheda DSPX funziona a 60 MHz. Sono presenti quattro ingressi esterni.

Durante il normale funzionamento, il DSP riceve interruzioni:

1. Overflow dello stack (INT0)

2. Un impulso di carico nel ciclo interno (INT1)

3. Due ingressi personalizzabili (INT2, INT3)

La scheda DSPX supporta i seguenti tipi di memoria:

1. La memoria FLASH memorizza le immagini di avvio del DSP, il codice eseguibile, i dati configurabili e i record storici del sistema.

2. La RAM viene utilizzata per memorizzare i dati ed eseguire i programmi.

3. NVRAM sta per memoria ad accesso casuale non volatile.

4. Memoria di sola scrittura per l'identificazione delle revisioni della scheda

Funzioni hardware specializzate

Logica personalizzata realizzata in Array di Porte Programmabili sul Campo (FPGA) o in Circuiti Integrati Applicativi Specifici (ASIC), con circuiti di supporto, viene utilizzata per fornire funzioni specializzate sulla scheda DSPX. Gli ASIC contengono la maggior parte delle funzionalità specializzate e di supporto.

1. P1 dispone di quattro interfacce seriali, elencate di seguito.

2. Due interfacce ISBusTM da 5 Mb/s che possono essere utilizzate come master o slave.

3. Un’interfaccia TTL asincrona per uno strumento di configurazione basato su computer, con i segnali dati RX, TX e TXEN/RTS.

4. Un’interfaccia TTL asincrona verso una scheda programmatore, comprensiva dei segnali dati RX, TX e RTS.

Le seguenti funzioni vengono eseguite sincronizzando gli impulsi di caricamento:

1. Un segnale di impulso di caricamento del ciclo interno registra i valori di ingresso/uscita, quali le tensioni e le correnti del ponte, del motore o del generatore, nonché i VCO, i contatori del tachimetro e gli ingressi discreti. Può inoltre sincronizzare i canali ISBus, il software e gli output di abilitazione del ponte.

2. Un segnale di impulso di carico del ciclo applicativo viene utilizzato per acquisire i valori degli altri VCO applicativi e, facoltativamente, dei tachimetri a un sottomultiplo o multiplo dell’impulso di carico del ciclo interno.
