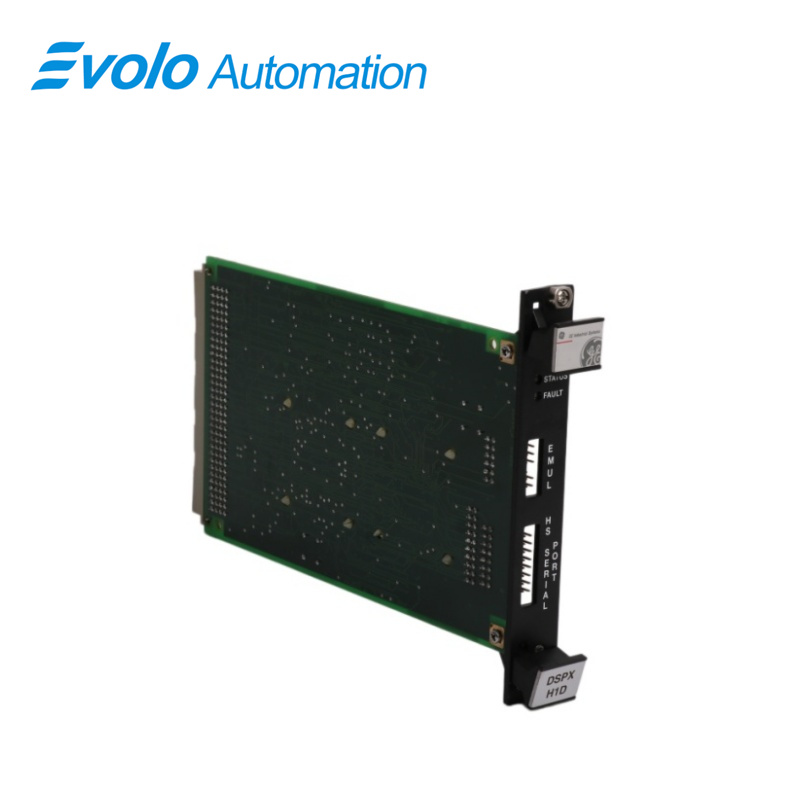

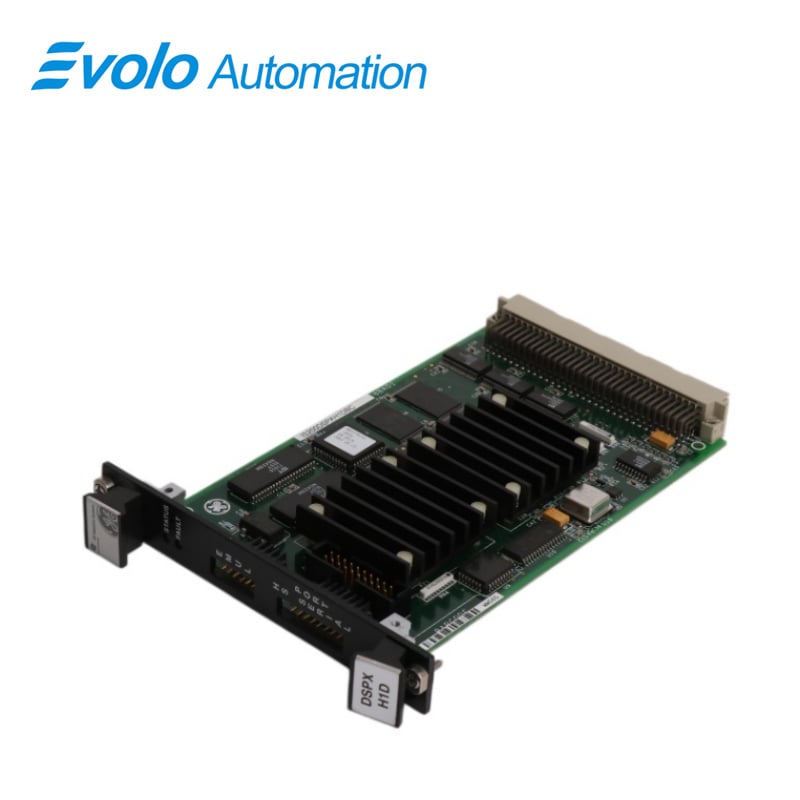

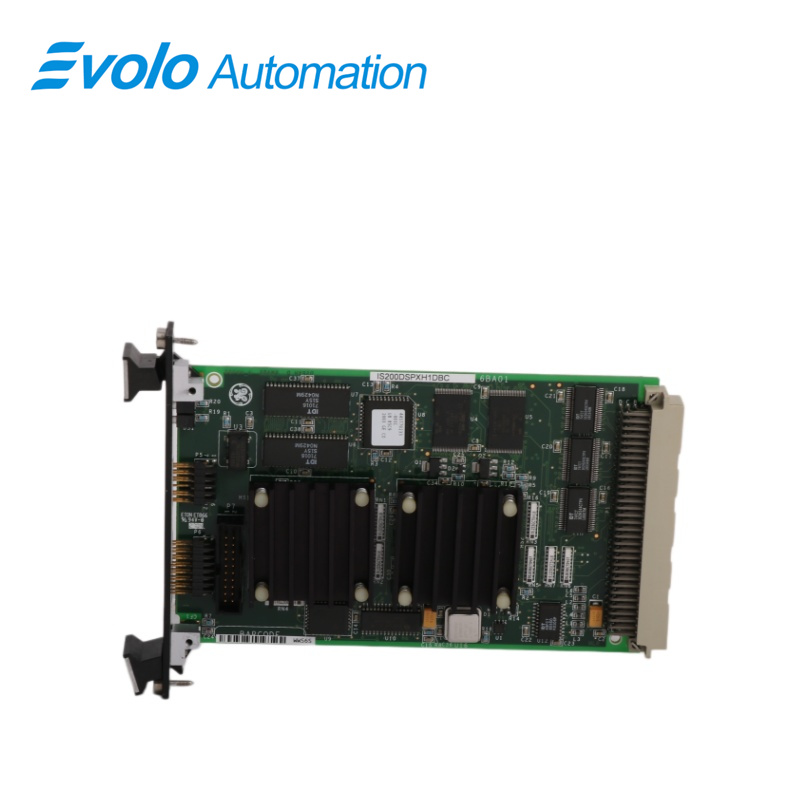

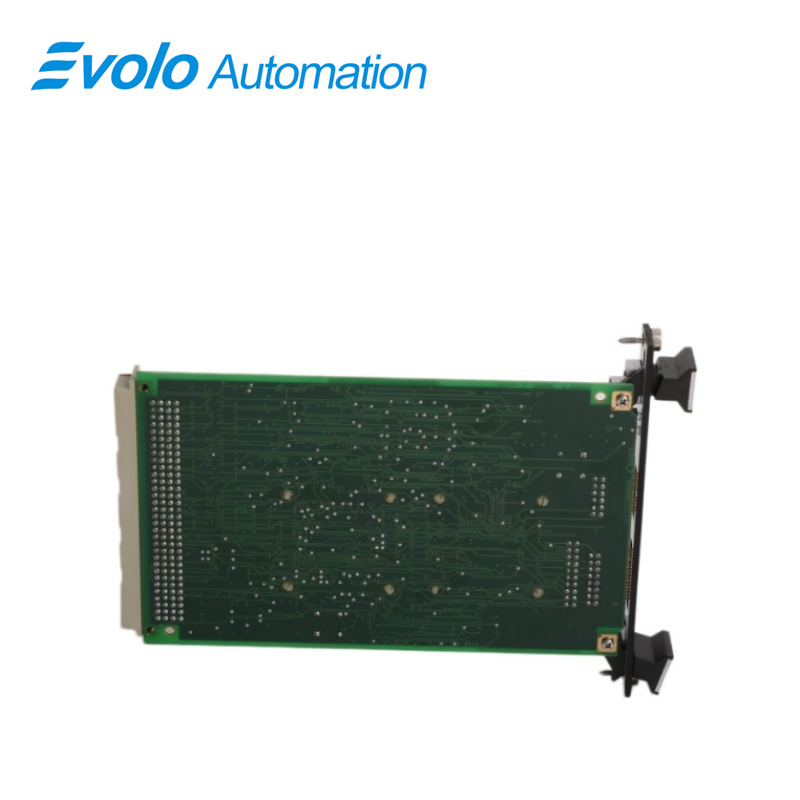

IS200DSPXH1D Kontrolna ploča za digitalni procesor signala

Pregled

Mjesto porijekla:	SAD
Naziv brenda:	GE
Broj modela:	IS200DSPXH1D
Detalji o pakiranju:	Originalno novo, fabrički zapečaćeno
Vrijeme dostave:	5-7 dana
Uslovi plaćanja:	T/T
Mogućnost ponude:	Na stanju

Specifikacije

Opis

IS200DSPXH1D je kontrolna ploča za digitalni procesor signala koju je razvio GE. To je primarni kontroler za mostove, regulator motora i vrata pogona Innovation Series. Također upravlja funkcijama kontrole polja generatora EX2100 Excitation ControI-a. Logika, procesiranje i interfejs funkcije su sve obezbeđene od strane ploče. DSPX ploča se sastoji od visoko-prestupačnog digitalnog signalnog procesora (DSP), standardnih memorijskih komponenti i aplikacijskog specifičnog integrisanog kola (ASIC) koji obavlja prilagođene logičke funkcije

Primjene

Sistem za uzbuđenje generatora (EX2100): odgovoran je za preciznu regulaciju struje polja generatora (FCR) i upravljanja naponom (FVR), osiguravajući stabilnost sistema napajanja.

Industrijska kontrola pogona: upravlja regulatorom motora, mostom koji pokreće krugove (signali za ulazak) i funkcijama start-stop.

Glavne primjene: Široko se koristi u sistemima za upravljanje toplotnom energijom i gasnim turbinama (Mark VI) i velikim postrojenjima za automatizaciju procesa.

Zamena odbora

U štampanoj ploči se mogu naći statički osetljive komponente. Kao rezultat, sve rezervne ploče se isporučuju u antistatičkim vrećicama od strane GE-a. Kada se rukovode pločama ili komponentama ploča, čuvajte ih u antistatičkim vrećama ili sandukama i koristite remen za uzemljenje.

Standardne hardverske karakteristike

Digitalni signalni procesor (DSP) DSPX-a radi na 60 MHz. Postoje četiri vanjske.

U toku normalnog rada, DSP prima prekide:

1.Površivanje hrpe

2.Puls opterećenja u unutrašnjoj petlji (INT1)

postoje dva ulaza koja se mogu prilagoditi (INT2, INT3)

DSPX ploča podržava sljedeće vrste memorije:

1. DSP boot slike, izvršenje koda, konfiguriše se skladištenje predmeta i zapisi istorije sistema su svi pohranjeni u FLASH memoriji.

2. RAM se koristi za pohranu podataka i pokretanje programa.

3.NVRAM je skraćenica za nelagotnu memoriju sa slučajnim pristupom.

4.Spomena samo za dodatak za identifikaciju revizija na tabli

Specijalizovane funkcije hardvera

Logika prilagođena u poljima programiranih kapija (FPGA) ili ASIC-ovi sa potpornim kola se koriste za pružanje specijalizovanih funkcija na DSPX ploči. ASIC-ovi sadrže većinu specijalizovane i podrške funkcionalnosti.

1.P1 ima četiri serijska interfejsa, koja su sljedeća:

2.Dva 5 Mb/s ISBusTM interfejsa koja se mogu koristiti kao master ili slave.

3.Jedan asinkronni TTL interfejs za alat za konfiguraciju na računaru, sa RX, TX i TXEN/RTS signalima podataka.

4. Jedan asinkronni TTL interfejs za ploču za programiranje, uključujući podatke RX, TX i RTS.

Sledeće funkcije se obavljaju sinhronizacijom signala impulsa opterećenja:

1.Signal impulsa opterećenja unutarnje petlje beleži vrijednosti ulaza/izlaza kao što su naponi i struje mosta, motora ili generatora, kao i VCO, brojače tahometra i diskretne ulaze. Takođe može sinhronizirati ISBus kanale, softver i izlaze mostova.

2.Signal za puls opterećenja aplikacijske petlje koristi se za hvatanje vrijednosti drugih VCO aplikacija i opcionalno tačaka na podmnožinu ili višestruko unutrašnjeg impulsa opterećenja petlje.
