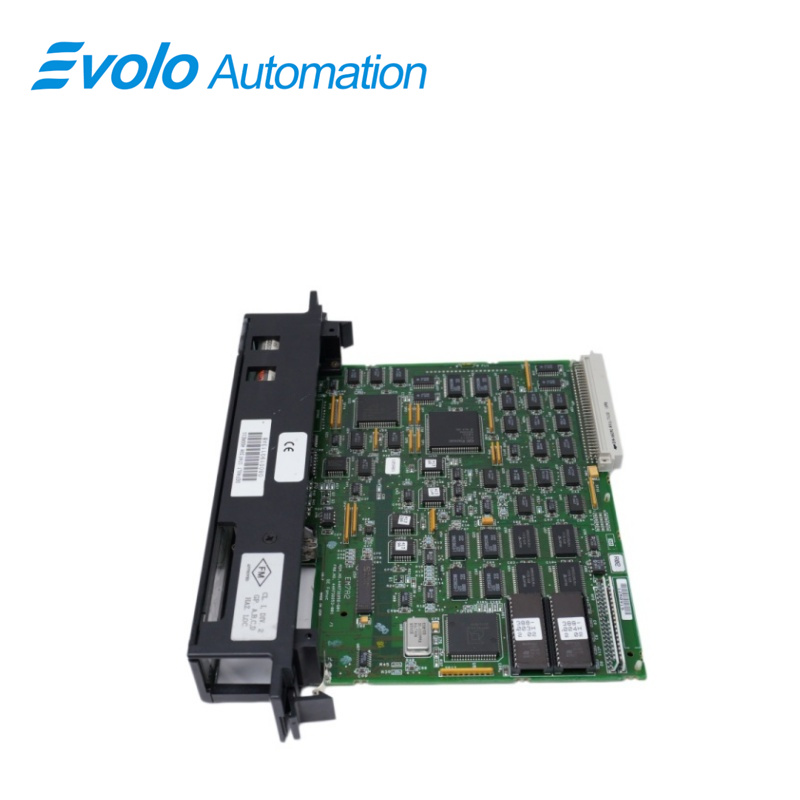

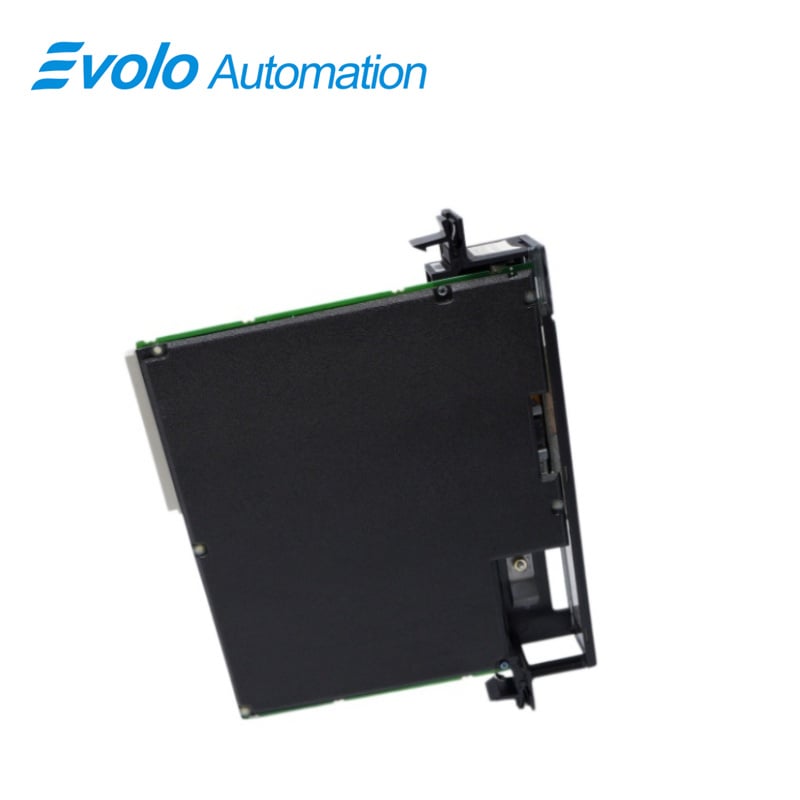

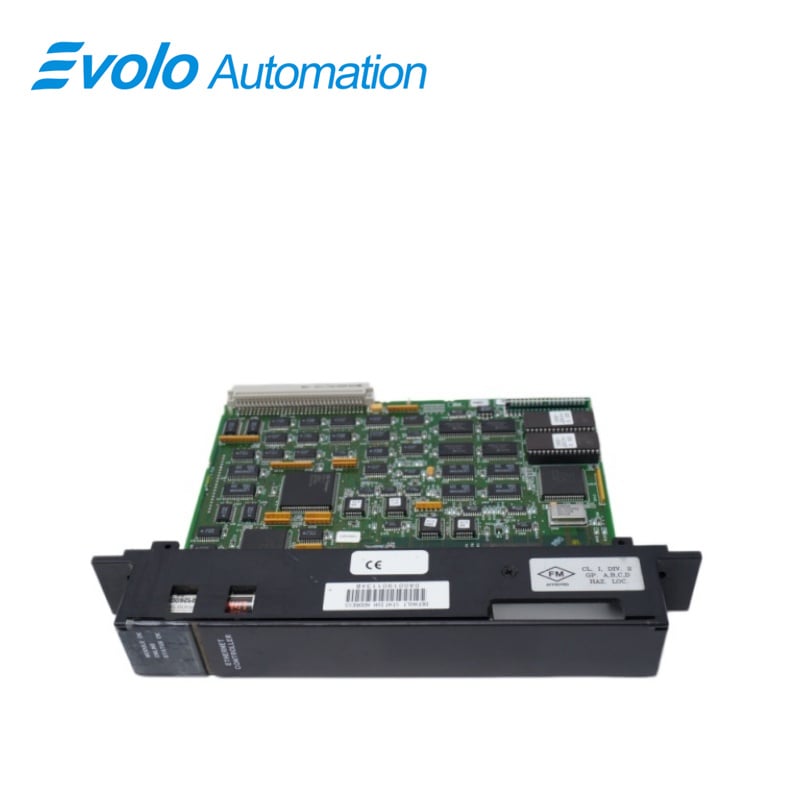

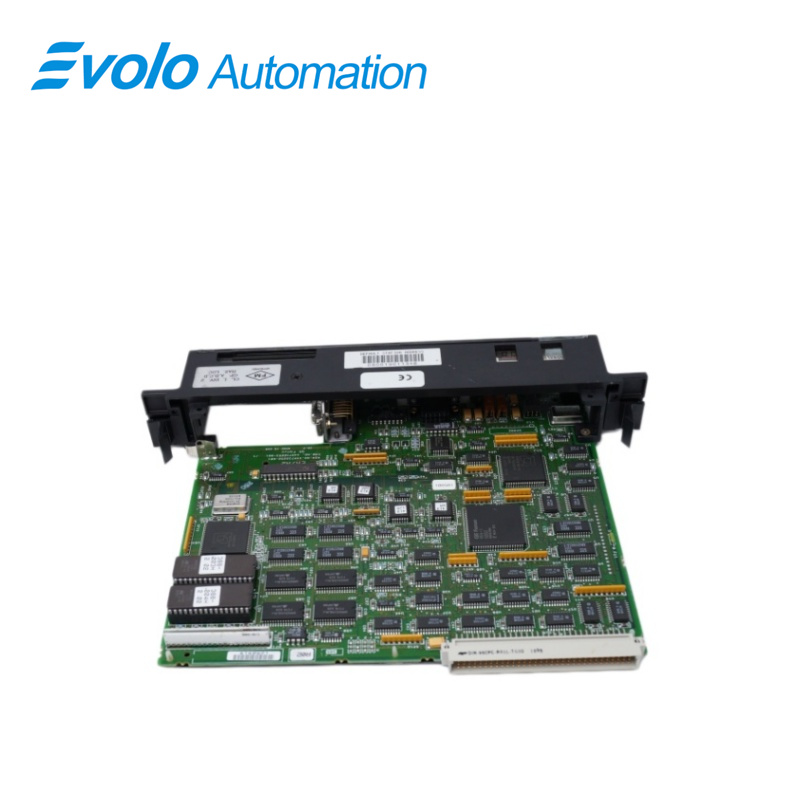

Modulo controller Ethernet IC697CMM741

Panoramica

Luogo di Origine:	USA
Nome del marchio:	GE
Numero di modello:	IC697CMM741
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Specifiche

Descrizione

Il modulo controller Ethernet GE-(GE-Fanuc) IC697CMM741 della serie 90-70 è un membro della famiglia di prodotti hardware e software IC651 Factory LAN. La famiglia di prodotti Factory LAN fornisce soluzioni ad alte prestazioni per l’interconnessione di controller per l’automazione e per la loro integrazione in reti multi-vendor

Il modulo si inserisce in un unico slot di un rack PLC IC697 e fornisce un connettore D a 15 pin conforme allo standard 802.3 per il collegamento di un cavo AUI (Attachment Unit Interface) o di un cavo transceiver fornito dall'utente. Il cavo AUI si collega a un transceiver fornito dall'utente, direttamente connesso al cavo di rete Ethernet da 10 Mbps. Il transceiver deve essere conforme allo standard 802.3 e deve avere abilitata l'opzione SQE.

I transceiver sono disponibili commercialmente per operare su una varietà di supporti da 10 Mbps, tra cui cavo coassiale rigido (10Base5), cavo coassiale sottile (10Base2), coppia ritorta (10BaseT), fibra ottica (10BaseF) e cavo broadband (10Broad36).

Applicazioni

Gestione centralizzata di impianti chimici su larga scala: collegamento di aree di stoccaggio distribuite alla sala di controllo centrale. Analisi: sfrutta la trasmissione Ethernet su lunga distanza per aggregare i dati provenienti da ciascuna unità produttiva verso un computer di livello superiore per il monitoraggio.

Impianti siderurgici e metallurgici digitalizzati: utilizzati per la connessione in rete del Sistema di Esecuzione della Produzione (MES). Analisi: caricano in tempo reale i dati di produzione e di consumo energetico dal laminatoio al livello direzionale dell’impianto, garantendo una produzione trasparente.

Impianti urbani di approvvigionamento idrico e di trattamento delle acque reflue: gestiscono le comunicazioni tra le stazioni di pompaggio remote e il centro di controllo. Analisi: supportano il protocollo standard TCP/IP, facilitando la connessione interregionale tramite fibra ottica o ponte wireless.

Impianti di assemblaggio per autoveicoli e macchinari pesanti: collegano robot multi-stazione al PLC di controllo principale. Analisi: supportano l’accesso simultaneo da parte di più client, agevolando il debug remoto e la raccolta dati da parte degli ingegneri.

Caratteristiche

1 connessione standard con porta AUI a 15 pin consente la scelta tra:

10Base5

10Base2

10BaseT

10BaseF

mezzo 10Broad36 con trasmettitore/ricevitore compatibile con lo standard IEEE 802.3 fornito dall’utente

2 per controllori programmabili IC697

3 Occupa un singolo slot nel rack PLC

4 Il software (con licenza separata) può essere facilmente caricato o aggiornato tramite caricamento in RAM

5 Il software viene mantenuto anche in caso di interruzione di alimentazione per un periodo minimo di sei mesi

6 Pacchetti software alternativi forniscono:

Comunicazioni TCP/IP

Comunicazioni MMS/OSI

Servizi completi di programmazione e configurazione in MS-DOS o Windows

Strumenti completi per la gestione e la diagnostica della stazione

Domande frequenti

D: Cos'è un IC697CMM741?
R: L'IC697CMM741 è un controller Ethernet della serie GE Fanuc 90-70.

D: Cos'è un controller Ethernet IC697CMM741?
R: Il controller Ethernet è un membro della famiglia di prodotti hardware e software IC651 Factory LAN.

D: A cosa servono questi prodotti?
R: Offrono soluzioni ad alte prestazioni per l'interconnessione dei controller di automazione e per la loro integrazione in reti multi-fornitore.

D: Che tipo di modulo è l'IC697CMM741?
R: L'IC697CMM741 è un modulo a singola slot che viene inserito direttamente nel rack CPU IC697.

D: Come avviene la connessione alla rete locale Ethernet (LAN)?
R: Avviene tramite un cavo transceiver collegato a un transceiver esterno. Il transceiver e il cavo sono forniti dall'utente. Il transceiver è collegato direttamente al cavo di rete IEEE 802.3.

D: Quanti LED ha l'IC697CMM741?
R: Questo controller dispone di 3 LED per indicare lo stato dell'interfaccia.

D: Dove il modulo IC697CMM741 fornisce le funzioni di base?
R: Le funzioni di base sono fornite dal firmware o dalla memoria a sola lettura (ROM). Questo firmware include un’autodiagnostica integrata e un software speciale che consente la configurazione e il collaudo dell’interfaccia nel PLC e sulla rete LAN Ethernet. Inoltre, consente di caricare il software di comunicazione nella memoria RAM sia dal GSM (in modalità seriale o tramite rete) sia da una stazione di programmazione OSI-Ethernet MS-DOS o Windows.
