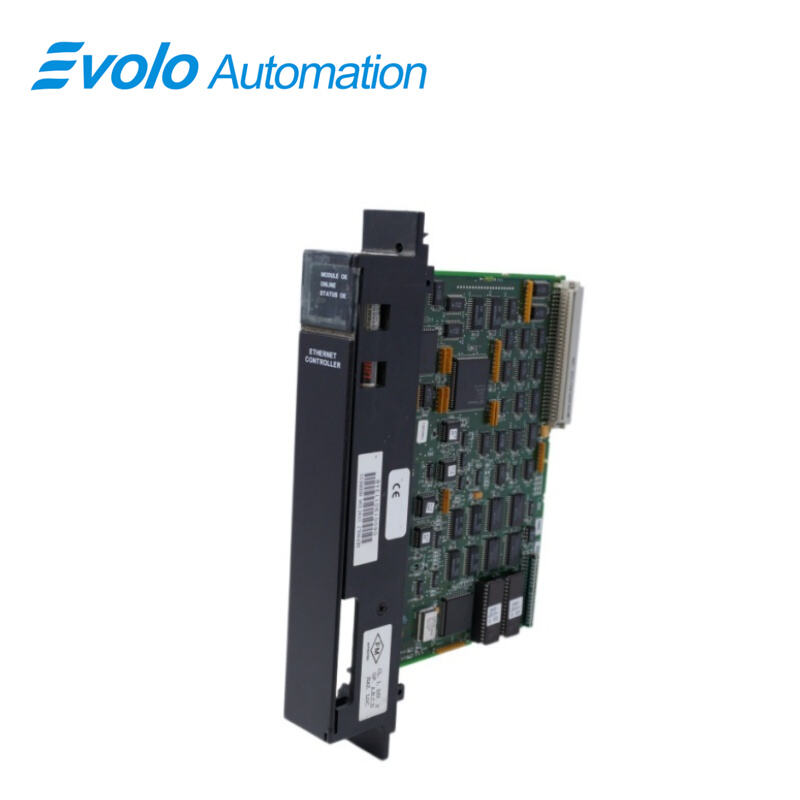

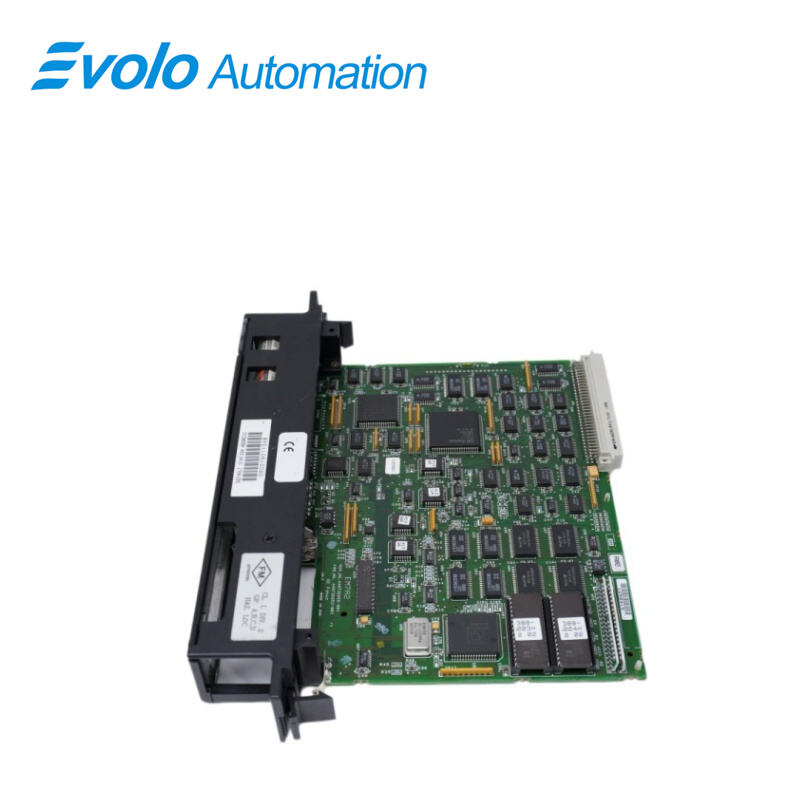

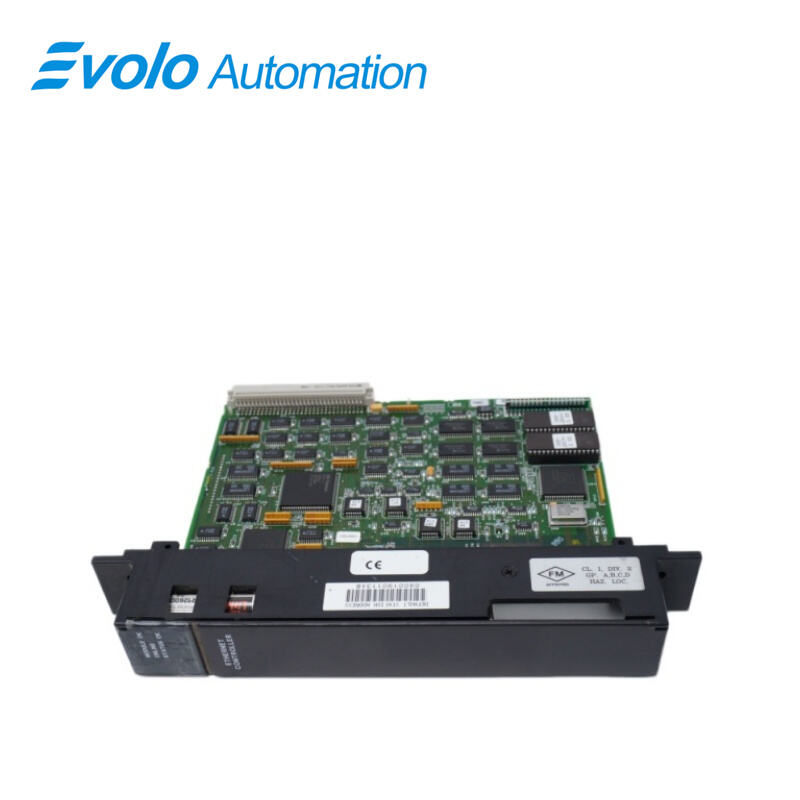

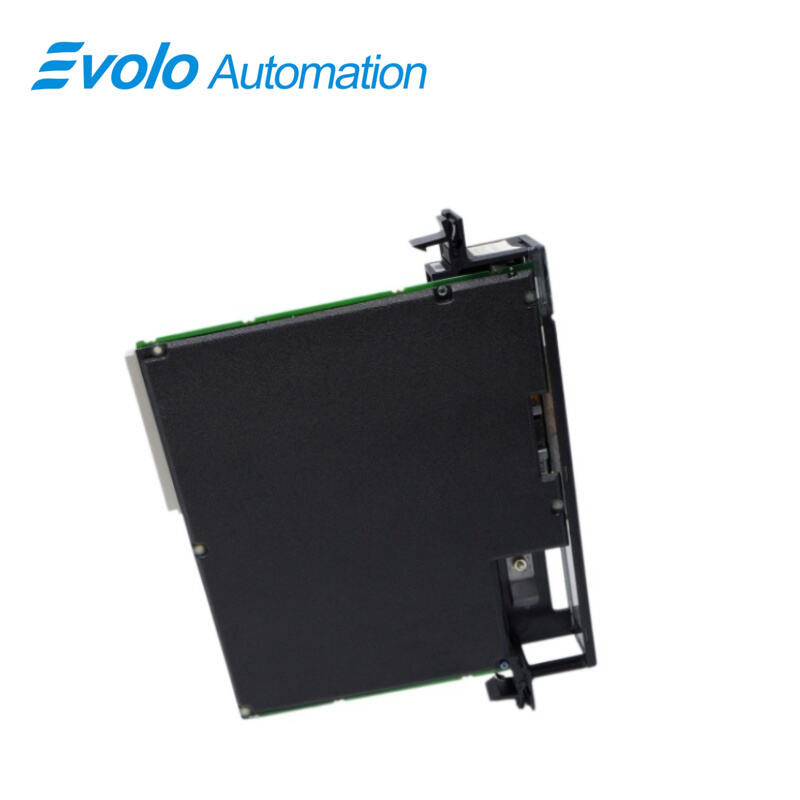

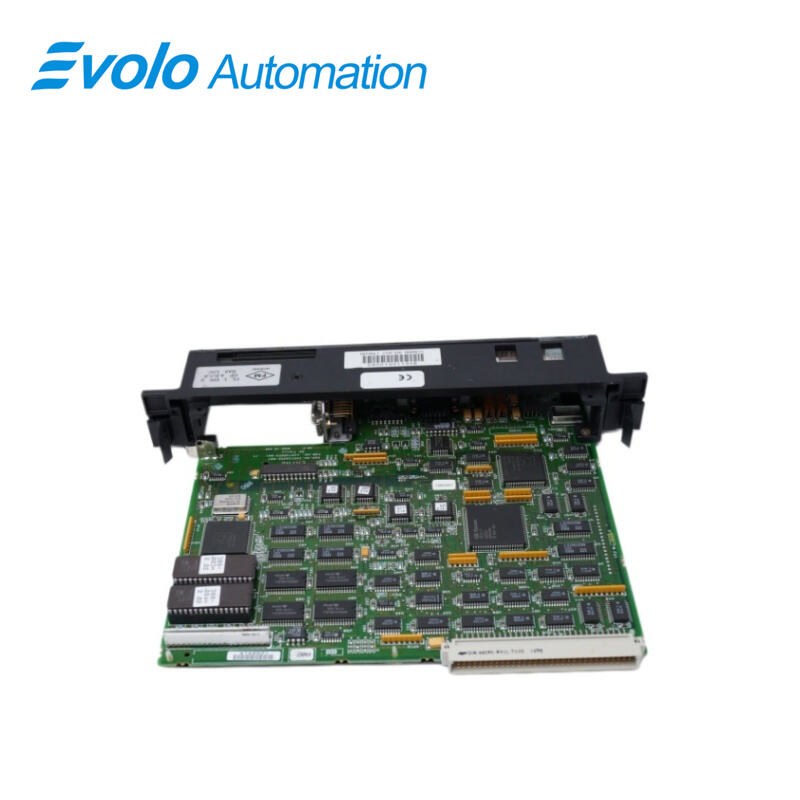

IC697CMM741 Ethernet denetleyici modülü

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	IC697CMM741
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Açıklama

GE-(GE-Fanuc) IC697CMM741 Serisi 90-70 Ethernet Denetleyici Modülü, IC651 Fabrika LAN donanımı ve yazılımı ürün ailesinin bir üyesidir. Fabrika LAN ürün ailesi, otomasyon denetleyicilerini birbirine bağlamak ve bunları çoklu üretici ağlarına entegre etmek için yüksek performanslı çözümler sunar.

Modül, bir IC697 PLC rafına tek bir yuva olarak takılır ve kullanıcı tarafından sağlanan AUI (Bağlantı Birimi Arayüzü) veya transceiver kablosunun bağlanması için 802.3 standardına uygun 15 pin’li D-konnektör sağlar. AUI kablosu, kullanıcı tarafından sağlanan ve doğrudan 10 Mbps’lik Ethernet ağ kablosuna bağlı olan bir transceiver’a bağlanır. Transceiver, 802.3 uyumlu olmalı ve SQE seçeneği etkinleştirilmiş olmalıdır.

Transceiver’lar, kalın kablo koaksiyel kabloda (10Base5), ince kablo koaksiyel kabloda (10Base2), bükümlü çiftte (10BaseT), fiber optikte (10BaseF) ve geniş bant kabloda (10Broad36) gibi çeşitli 10 Mbps ortamlarında çalışacak şekilde ticari olarak mevcuttur.

Uygulamalar

Merkezileştirilmiş Yönetim Büyük Ölçekli Kimya Tesisleri: Dağıtılmış tank çiftliklerini merkezi kontrol odasına bağlayın. Analiz: Her üretim biriminden verileri toplamak için uzun mesafeli Ethernet iletimini kullanarak üst düzey bilgisayara aktarım yapar ve izleme sağlar.

Dijitalleştirilmiş Çelik ve Metalurji Tesisleri: Üretim Gerçekleştirme Sistemi (MES) ağ kurulumu için kullanılır. Analiz: Haddehane’den gerçek zamanlı üretim ve enerji tüketimi verilerini tesise ait yönetim seviyesine yükler; böylece üretimin şeffaflığını sağlar.

Kentsel Su Temini ve Atıksu Arıtma Tesisleri: Uzaktaki pompaj istasyonları ile müdahale merkezi arasındaki iletişimi yönetir. Analiz: Standart TCP/IP protokolünü destekler; böylece fiber optik veya kablosuz köprüleme yoluyla bölgesel sınırları aşan ağ oluşturma imkânı sunar.

Otomotiv ve Ağır Ekipman Montaj Tesisleri: Çoklu istasyonlu robotları ana kontrol PLC’sine bağlar. Analiz: Birden fazla istemcinin aynı anda erişimini destekler; bu da mühendislerin uzaktan hata ayıklamasını ve veri toplamasını kolaylaştırır.

Özellikler

1 Adet standart 15 pinli AUI bağlantı noktası, aşağıdaki seçeneklerden birini seçmenize olanak tanır:

10Base5

10Base2

10BaseT

10BaseF

kullanıcı tarafından sağlanan 802.3 uyumlu transceiver ile 10Broad 36 ortamı

2 IC697 programlanabilir denetleyiciler için

3 PLC rafında tek bir yuva kaplar

4 Yazılım (ayrı lisansla sağlanır), RAM yükleme yöntemiyle kolayca yüklenir veya güncellenir

5 Yazılım, en az altı ay süreyle kesintiye uğramadan güç kesintilerinden etkilenmez

6 Alternatif yazılım paketi şunları sağlar:

TCP/IP iletişimleri

MMS/OSI iletişimleri

Tam MS-DOS veya Windows programlama ve yapılandırma hizmetleri

Kapsamlı istasyon yönetimi ve tanılama araçları

SSS

S: IC697CMM741 nedir?
Y: IC697CMM741, GE Fanuc 90-70 Serisi’ne ait bir Ethernet Denetleyicisidir.

S: Ethernet Denetleyicisi IC697CMM741 nedir?
Y: Ethernet Denetleyicisi, IC651 Fabrika LAN donanımı ve yazılımı ürün ailesinin bir üyesidir.

S: Bu ürün ailesi ne işe yarar?
A: Otomasyon denetleyicilerini birbirine bağlamak ve bunları çoklu üretici ağlarına entegre etmek için yüksek performanslı çözümler sağlar.

S: IC697CMM741 hangi tür bir modüldür?
Y: IC697CMM741, doğrudan IC697 CPU rafına takılan tek yuvalı bir modüldür.

S: Ethernet LAN bağlantısı nasıl yapılır?
Y: Bağlantı, harici bir transceiver’a (verici-alıcıya) bağlanan bir transceiver kablosu aracılığıyla sağlanır. Transceiver ve kablo kullanıcı tarafından temin edilir. Transceiver, IEEE 802.3 ağ kablosuna doğrudan bağlanır.

S: IC697CMM741 kaç adet LED’e sahiptir?
Y: Bu denetleyici, arayüzün durumunu göstermek için 3 adet LED’e sahiptir.

S: IC697CMM741 temel işlevleri nerede sağlar?
A: Bu, firmware veya Salt Okunur Bellek (ROM) içinde temel işlevleri sağlar. Bu firmware, kendini test eden tanılamayı ve PLC ile Ethernet LAN üzerinde arayüzünüzü yapılandırma ve test etmenizi sağlayan özel bir yazılımı içerir. Ayrıca iletişim yazılımını RAM'e GSM üzerinden (seri olarak veya ağ üzerinden) ya da bir MS-DOS veya Windows OSI-Ethernet Programcı istasyonundan yüklemenize olanak tanır.
