monitor di posizione 3500/45 176449-04, Cina – Produttori, fornitori e fabbriche di monitor di posizione 3500/45 176449-04

Panoramica

Luogo di Origine:	USA
Nome del marchio:	Bentley Nevada
Numero di modello:	3500/45 176449-04
Dettagli Imballo:	Originale nuovo sigillato in fabbrica
Tempo di Consegna:	5-7 Giorni
Condizioni di pagamento:	T/T
Capacità di fornitura:	Disponibile

Rapido dettaglio

Requisiti di spazio nello chassis	1 slot posteriore a tutta altezza
Temperatura di funzionamento	-30 °C a +65 °C (-22 °F a +150 °F)
Temperatura di conservazione	-40°C a +85°C (-40°F a +185°F)
Umidità	95% non condensante
Segnale	Accetta da 1 a 4 ingressi di segnale
Consumo di energia	7,7 W, tipici, con modulo I/O di posizione
Impedenza di ingresso	1 MΩ (ingressi DC LVDT), 10 kΩ (ingressi Proximitor o RPT), 137 kΩ (ingressi AC LVDT), 200 kΩ (ingressi potenziometro rotativo)
Sensibilità alla spinta assiale	3,94 mV/μm (100 mV/mil) oppure 7,87 mV/μm (200 mV/mil)
Dimensione:	25,5x2,8x24,2 cm
Peso:	0.84kg

Descrizione

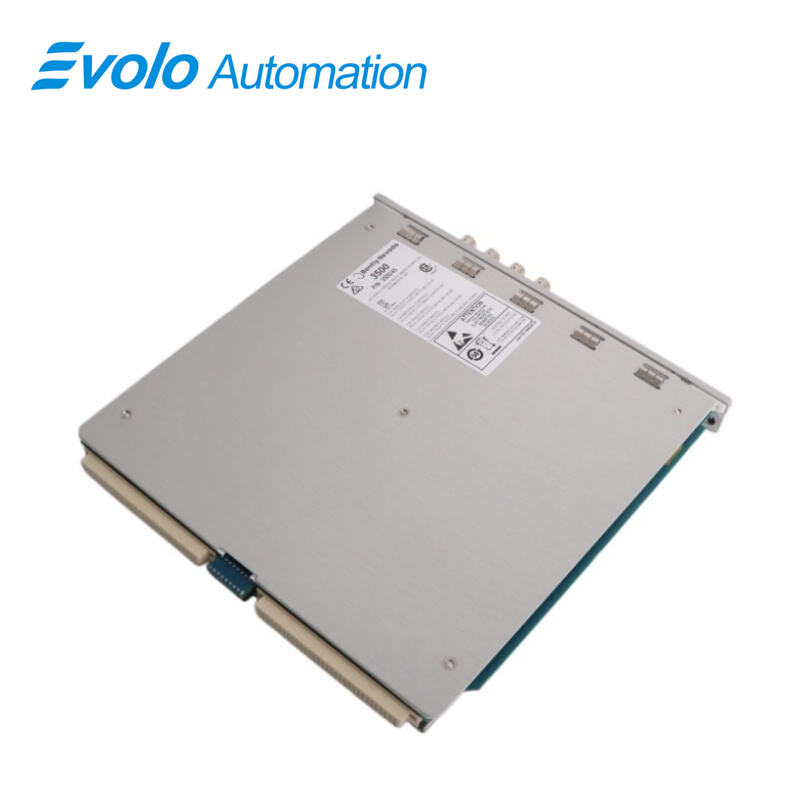

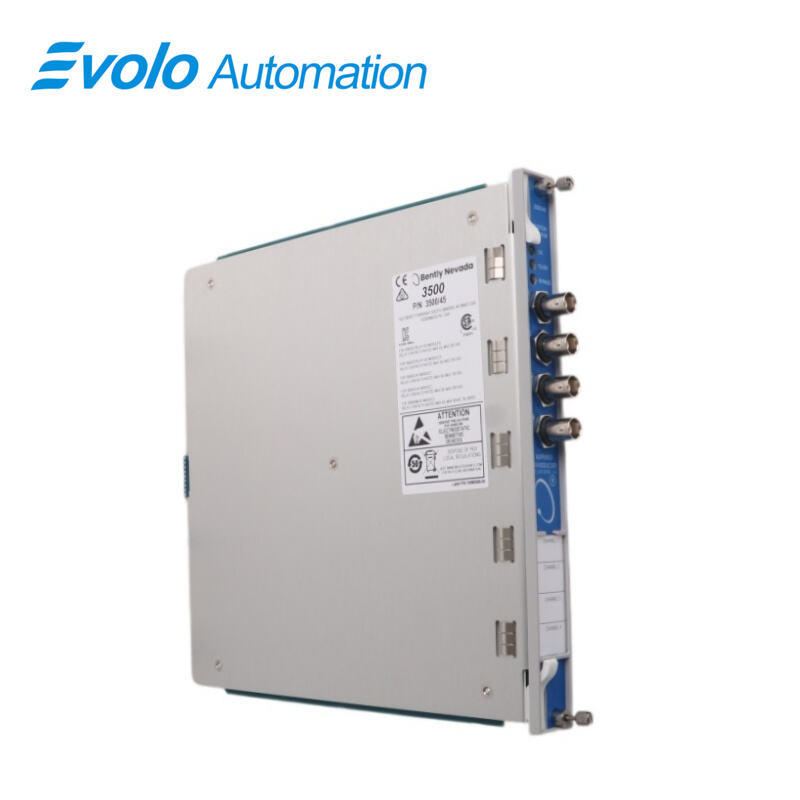

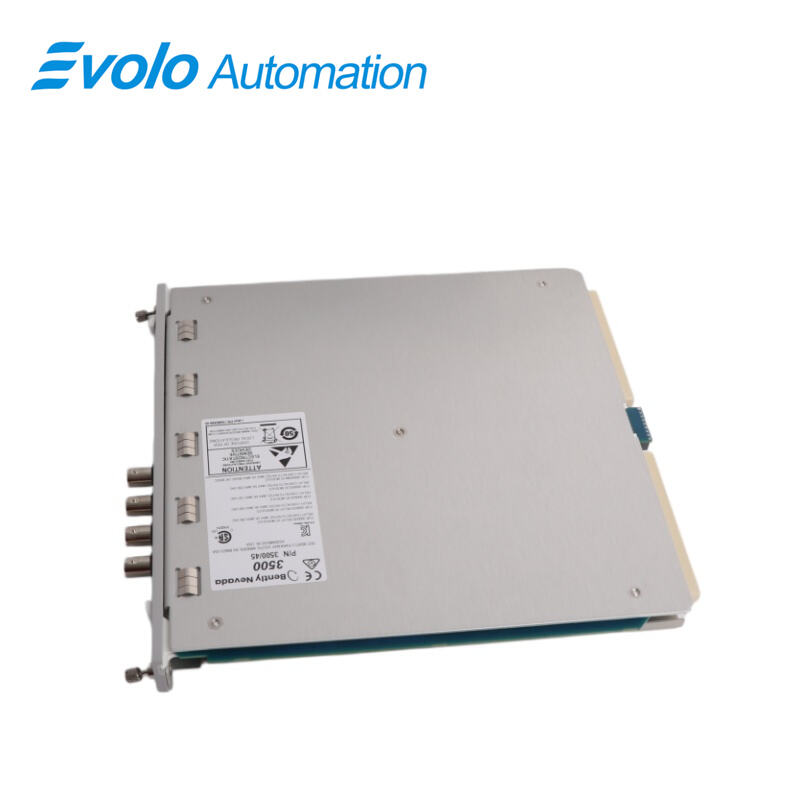

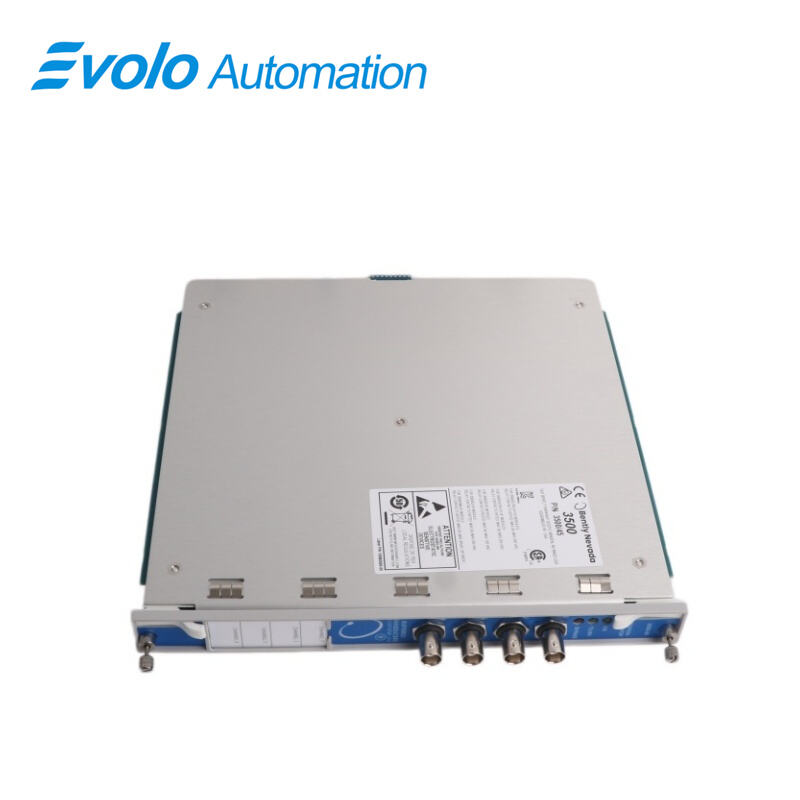

Il monitor di posizione 3500/45 176449-04 è uno strumento a 4 canali progettato per l’automazione industriale, che accetta ingressi da trasduttori di prossimità, trasduttori di posizione rotativa, LVDT in corrente continua e alternata e potenziometri rotativi. Ogni canale condiziona i segnali con impedenze pari a 10 kΩ per Proximitor/RPT, 1 MΩ per LVDT in corrente continua, 137 kΩ per LVDT in corrente alternata e 200 kΩ per potenziometri, garantendo una sensibilità alla spinta compresa tra 3,94 e 7,87 mV/µm e una sensibilità all’espansione differenziale compresa tra 0,394 e 0,787 mV/µm. monitor di posizione 3500/45 176449-04 utilizza il software di configurazione del rack 3500 per programmare la posizione assiale, la rampa doppia, l’espansione della carcassa, la valvola e il monitoraggio dell’espansione differenziale. I punti di allarme sono regolabili da 0 a 100% della scala completa, con un’accuratezza tipica di ±0,33%. Assorbe 7,7 W per canale e funziona in un intervallo di temperatura compreso tra -30 °C e +65 °C, il monitor di posizione 3500/45 176449-04 fornisce misurazioni in tempo reale per il controllo dell’automazione e la manutenzione predittiva.

Applicazioni

Il monitor di posizione 3500/45 176449-04 rileva le posizioni assiale e di spinta della turbina utilizzando ingressi Proximitor con impedenza di 10 kΩ, generando misure di spinta con sensibilità compresa tra 3,94 e 7,87 mV/µm. Gli allarmi vengono attivati quando i valori superano le soglie programmate.

Misurare l’espansione differenziale negli scambiatori di calore
Il monitor di posizione 3500/45 176449-04 condiziona i segnali CC LVDT con impedenza di 1 MΩ, producendo dati sull’espansione differenziale con sensibilità compresa tra 0,394 e 0,787 mV/µm. I punti di allarme, regolabili da 0 a 100% della scala completa, avvisano gli operatori di eventuali movimenti meccanici.

Controllare le posizioni delle valvole nei sistemi di processo
Il monitor di posizione 3500/45 176449-04 misura i segnali del potenziometro rotativo a 200 kΩ, fornendo letture della posizione della valvola con un'accuratezza di ±0,33% della scala piena per il controllo automatico delle valvole.

Confronta le espansioni a doppia rampa nei compressori
Utilizzando ingressi AC LVDT a 137 kΩ, il monitor di posizione 3500/45 176449-04 registra le espansioni a doppia rampa con una sensibilità compresa tra 0,394 e 7,874 V/mm, supportando la manutenzione predittiva e gli aggiustamenti operativi.

Registra l’espansione della carcassa nei motori di grandi dimensioni
Il monitor di posizione 3500/45 176449-04 monitora i segnali di espansione della carcassa, fornendo misurazioni in tempo reale a 7,7 W per canale durante il funzionamento da -30 °C a +65 °C, consentendo

Specifiche

Sensibilità alla dilatazione differenziale	0,394 mV/μm (10 mV/mil) oppure 0,787 mV/μm (20 mV/mil)
Sensibilità alla dilatazione differenziale a rampa	0,394 V/mm (10 mV/mil), 0,787 V/mm (20 mV/mil), 3,937 V/mm (100 mV/mil) oppure 7,874 V/mm (200 mV/mil)
Spinta e dilatazione differenziale （Precision ）	Entro ±0,33% della portata piena, tipicamente ±1% massimo
Spinta e dilatazione differenziale （Risposta in frequenza del filtro diretto ）	-3 dB a 1,2 Hz
Spinta e dilatazione differenziale （Risposta in frequenza del filtro con gap ）	-3 dB a 0,41 Hz
Soglie di allarme	Utilizzare il software di configurazione del rack 3500 per impostare i livelli di allerta e di pericolo per i valori diretti misurati dal monitor. Gli allarmi sono regolabili da 0 a 100% della portata completa per ciascun valore misurato. Tuttavia, quando la portata completa supera la gamma del trasduttore, la gamma del trasduttore limiterà il valore soglia.
Accuratezza dei punti di intervento dell'allarme	Entro lo 0,13% del valore desiderato

Precisione della posizione della valvola	Entro ±0,33% della portata piena, tipicamente ±1% massimo
Posizione della valvola (risposta in frequenza del filtro diretto)	-3 dB a 1,2 Hz
Posizione della valvola (risposta in frequenza del filtro con gap)	-3 dB a 0,41 Hz

Vantaggio competitivo

Supporta più tipi di segnale in un unico monitor
Il monitor di posizione 3500/45 176449-04 integra Proximitor, RPT, LVDT in corrente continua e alternata e potenziometri rotativi in un unico dispositivo a 4 canali, riducendo lo spazio occupato negli armadi e la complessità dei cablaggi.

Fornisce misurazioni allarmanti accurate
Con una sensibilità alla spinta compresa tra 3,94 e 7,87 mV/µm e una sensibilità all’espansione differenziale compresa tra 0,394 e 0,787 mV/µm, il monitor di posizione 3500/45 176449-04 attiva allarmi entro ±0,33% tipico della portata piena, fornendo misurazioni precise per il controllo dell’automazione.

Programmazione degli allarmi della variabile misurata
Il monitor di posizione 3500/45 176449-04 consente di impostare soglie di avviso e di pericolo da 0 a 100% della portata piena per ciascuna variabile misurata, permettendo soglie operative finemente regolabili.

Mantenimento della risposta in frequenza in tempo reale
Il monitor di posizione 3500/45 176449-04 raggiunge una risposta diretta del filtro di -3 dB a 1,2 Hz e una risposta del filtro a gap di -3 dB a 0,41 Hz, supportando misurazioni continue per sistemi automatizzati.
