Siemens 6ES7322-1BL00-0AA0 SIMATIC S7-300 SM 322 Modul Keluaran Digital

Ikhtisar

Siemens SIMATIC S7-300

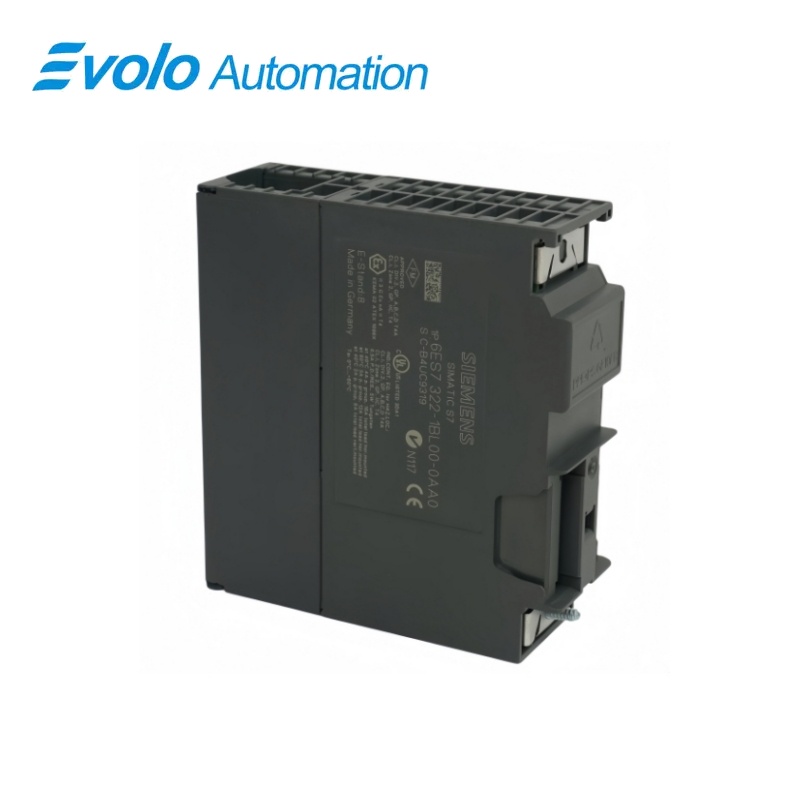

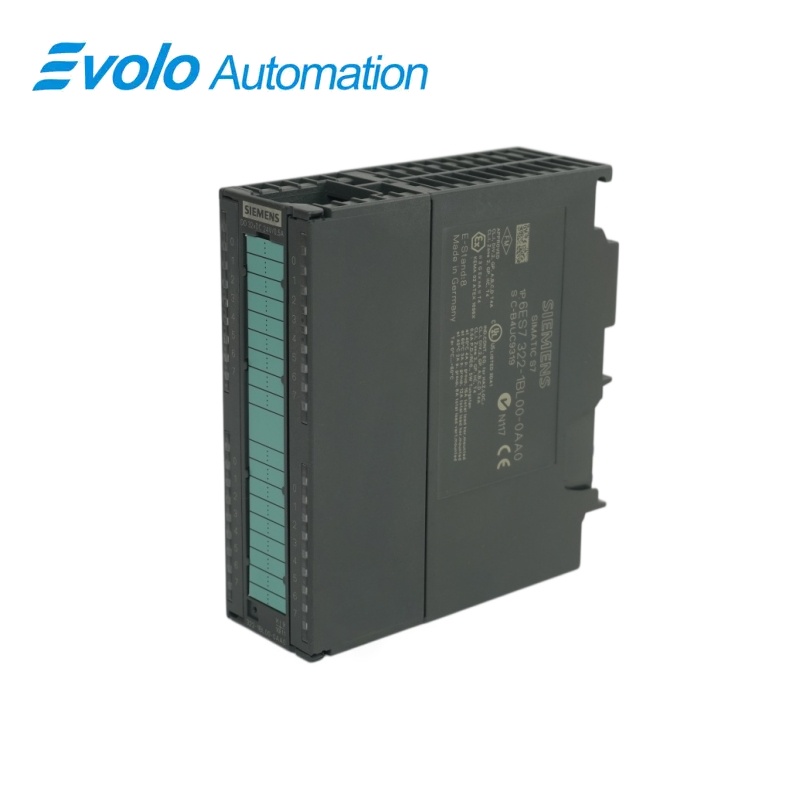

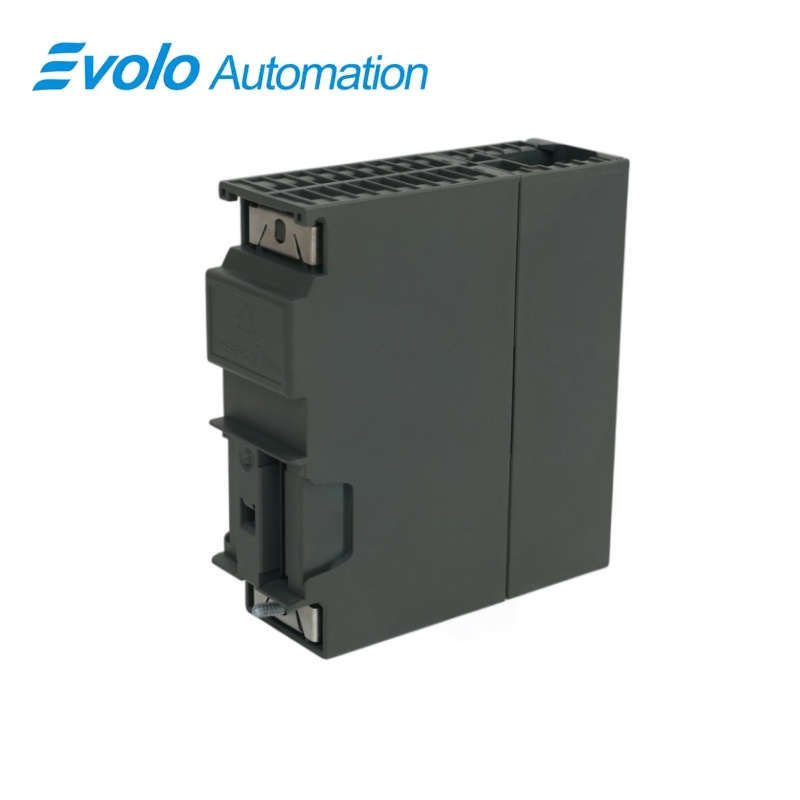

6ES7322-1BL00-0AA0 SIMATIC S7-300 SM 322 Modul Keluaran Digital

Menyediakan 32 keluaran transistor untuk katup solenoid DC, kontaktor, dan lampu sinyal, dengan kelompok terisolasi secara listrik serta indikasi status per saluran.

Sekilas

Merek	SIEMENS
Model	6ES7322-1BL00-0AA0
Jenis Produk	Modul Keluaran Digital
Fungsi utama	Mengaktifkan aktuator medan DC
Aplikasi	Stasiun otomatisasi S7-300

Rangkaian keluaran terkelompok

Empat kelompok masing-masing delapan keluaran memisahkan rangkaian beban.

Kabel koneksi depan

Konektor depan 40-pin membawa koneksi aktuator.

Pemasangan berdasarkan beban

Batas arus kelompok bergantung pada suhu kabinet dan posisi pemasangan.

Ikhtisar Produk

6ES7322-1BL00-0AA0 adalah modul keluaran SM 322 untuk mengoperasikan beban lapangan 24 V DC dari stasiun SIMATIC S7-300. Ke-32 salurannya diisolasi secara elektris dalam kelompok masing-masing delapan dan menyediakan arus keluaran nominal 0,5 A per saluran.

Perlindungan elektronik terhadap korsleting membatasi kesalahan keluaran, sementara LED hijau individual menunjukkan status saluran; modul ini tidak menyediakan interupsi diagnosis atau diagnosis saluran yang dapat dibaca.

Fokus pemesanan: Ukurlah tiap kelompok keluaran sesuai posisi pemasangannya dan suhu sekitar, serta masukkan konektor depan 40-pin ke dalam rencana pemasangan.

Fungsi Utama

Menggerakkan beban pengalih arus searah

Keluaran mengoperasikan katup solenoida, kontaktor arus searah, dan lampu sinyal dalam batas arus dan beban lampu yang ditentukan.

Kelompok potensial lapangan terpisah

Kelompok-kelompok saluran berjumlah delapan terisolasi satu sama lain dan terisolasi dari bus backplane untuk pemasangan kabel sirkuit beban secara berkelompok.

Tunjukkan saluran aktif secara lokal

LED hijau per saluran memberikan tampilan langsung terhadap status output selama proses commissioning dan pemeliharaan.

Spesifikasi Resmi

Pengaturan Saluran Output	32 saluran dalam 4 kelompok terisolasi secara elektris, masing-masing berisi 8 saluran
Tegangan beban terukur	24 V DC
Listrik output nominal	0,5 A per saluran; rentang arus kondisi MENYALA yang diizinkan: 5 mA hingga 0,6 A
Arus Kelompok, Pemasangan Horisontal	4 A hingga 40 °C; 3 A hingga 60 °C
Arus Kelompok, Pemasangan Vertikal	2 A hingga 40 °C
Konsumsi arus backplane	Maksimum 110 mA
Arus Pasokan Beban Nol	Maksimum 160 mA
Dissipasi Daya Tipikal	6,6 W
Tegangan Keadaan NYALA Keluaran	Paling tidak L+ dikurangi 0,8 V
Arus Sisa Keadaan MATI	Maksimum 0,5 mA
Tundaan Peralihan Keluaran	Maksimum 100 µs dari MATI ke NYALA; maksimum 500 µs dari NYALA ke MATI untuk beban resistif
Hambatan Beban yang Diizinkan	48 Ω hingga 4 kΩ
Beban Lampu	Maksimum 5 W per keluaran
Frekuensi Pemutusan Maksimum	100 Hz untuk beban resistif; 0,5 Hz untuk beban induktif DC13; 10 Hz untuk beban lampu
Perlindungan elektronik terhadap korsleting	Ambang respons tipikal 1 A
Tegangan Uji Isolasi	500 V DC
Koneksi Aktuator	konektor Depan 40-Pin
Dimensi Modul	40 × 125 × 120 mm (Lebar × Tinggi × Kedalaman)

Sumber resmi: Panduan produk dan spesifikasi teknis Siemens

Pertanyaan yang Sering Diajukan

Berapa banyak keluaran katup solenoid yang disediakan oleh 6ES7322-1BL00-0AA0?

Modul ini menyediakan 32 keluaran dengan rating 24 V DC dan 0,5 A per saluran.

Apakah 6ES7322-1BL00-0AA0 mendukung pemasangan kabel konektor depan untuk peralatan bergerak?

Gunakan konektor depan 40-pin untuk koneksi keluaran dan suplai beban.

Bagaimana cara menurunkan rating 6ES7322-1BL00-0AA0 pada rak yang dipasang secara horizontal pada suhu 60 °C?

Batasi arus keluaran total tiap kelompok menjadi 3 A pada suhu 60 °C.

Apakah saya boleh menghubungkan paralel keluaran 6ES7322-1BL00-0AA0 untuk memperoleh arus yang lebih tinggi?

Tidak, penghubungan paralel keluaran hanya diperbolehkan untuk pengendalian beban redundan dalam kelompok yang sama dan tidak boleh digunakan untuk meningkatkan kapasitas keluaran.

Apakah 6ES7322-1BL00-0AA0 akan mengirim interupsi diagnosis untuk kesalahan saluran?

Tidak, modul ini menyediakan LED status saluran tetapi tidak memiliki interupsi diagnostik atau fungsi diagnostik yang dapat dibaca.

Beban lampu apa yang dapat saya hubungkan ke keluaran 6ES7322-1BL00-0AA0?

Setiap keluaran dapat mengaktifkan beban lampu hingga 5 W.

Apa yang harus saya pertimbangkan ketika mengaktifkan suplai 24 V ke 6ES7322-1BL00-0AA0 menggunakan kontak mekanis?

Desain rangkaian dapat menghasilkan sinyal NYALA sekitar 50 µs pada keluaran ketika suplai beban dihidupkan.

Catatan Kompatibilitas & Pemesanan

Sebelum memesan 6ES7322-1BL00-0AA0: Pilih konektor dan pemasangan kabel beban untuk empat kelompok potensial, lalu periksa beban per saluran serta arus kelompok yang bergantung pada suhu sebelum memesan.

Daftar Periksa Kompatibilitas untuk 6ES7322-1BL00-0AA0

• Konfigurasikan modul dan alamat keluaran yang tepat dalam proyek STEP 7.
• Jaga agar keluaran paralel redundan berada dalam kelompok keluaran yang sama.
• Akuntansi untuk pulsa penyalaan pendek di mana peralatan yang terhubung mendeteksi sinyal cepat.
• Gunakan LED saluran untuk pemeriksaan status lokal dan jangan mengharapkan interupsi diagnosis modul.
