Modul Siemens SIMATIC ET 200SP HA F-DI 16x24 VDC HA 6DL1136-6BA00-0PH1
Pabrikan: Siemens
Kondisi: Baru Sepenuhnya
Waktu Tunggu: Tersedia di Stok
Asal: Jerman
Garansi: 12 Bulan
Email: [email protected]
whatsApp: +86-18150117685
- Ikhtisar
- Ikhtisar Produk
- Fungsi Utama
- Spesifikasi Resmi
- Pertanyaan yang Sering Diajukan
- Catatan Kompatibilitas & Pemesanan
- Model Terlaris
- Produk yang Direkomendasikan
Ikhtisar
Siemens • SIMATIC ET 200SP HA

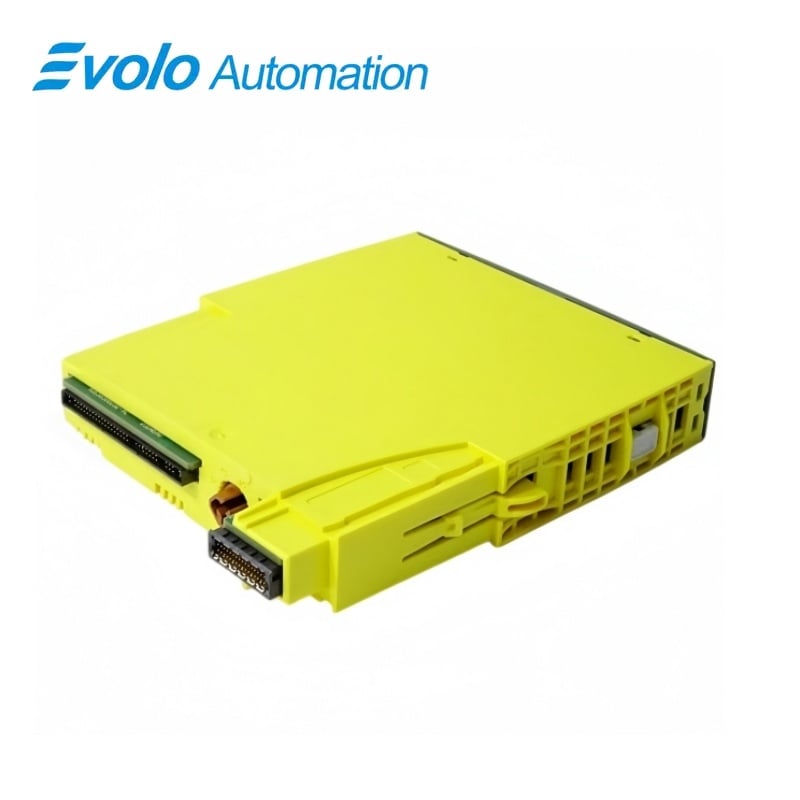

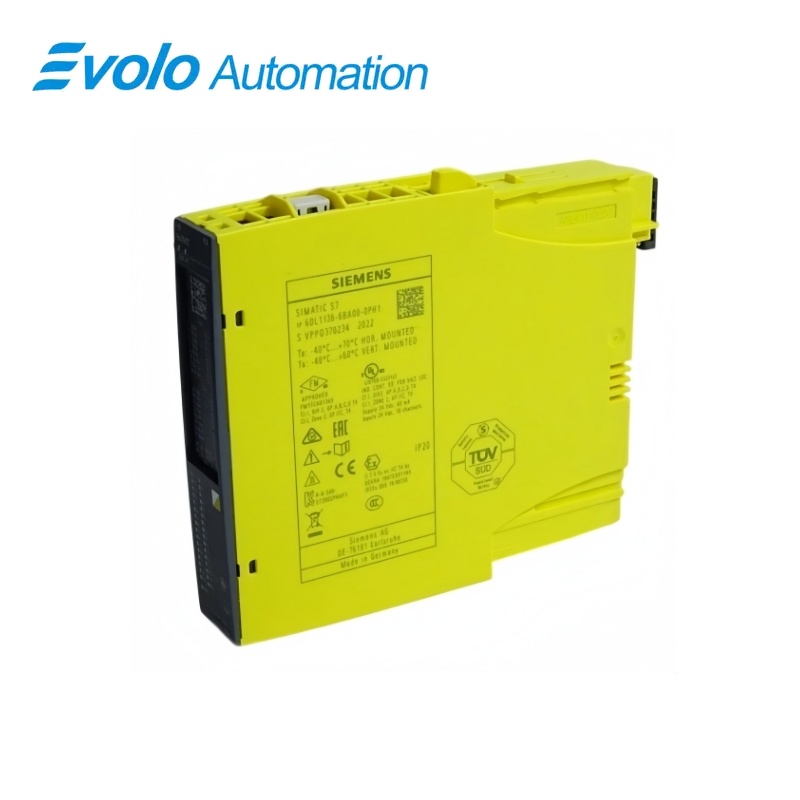

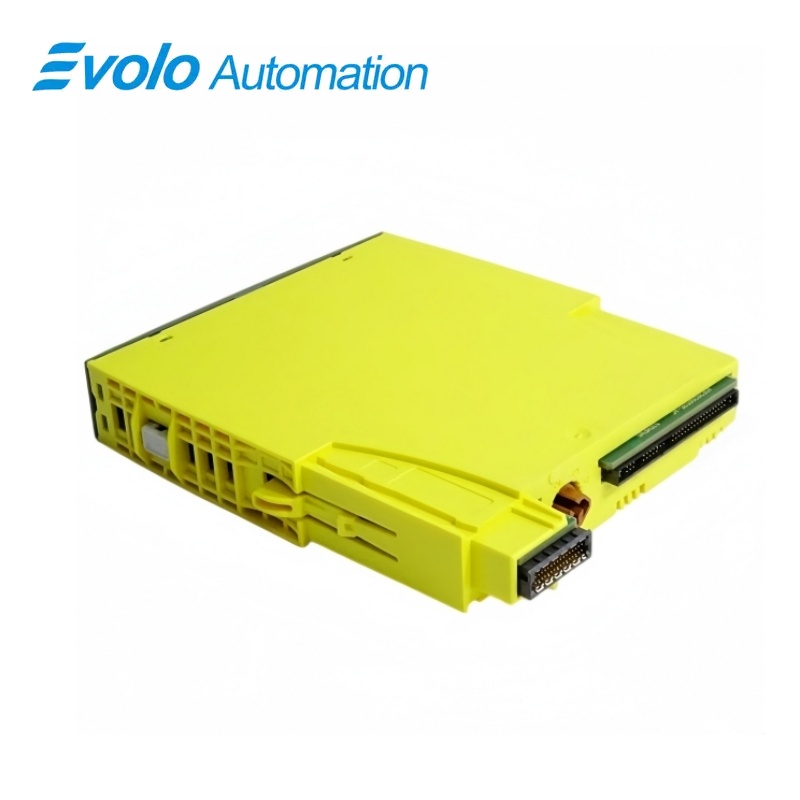

6DL1136-6BA00-0PH1 Modul SIMATIC ET 200SP HA F-DI 16x24VDC HA
Modul SIMATIC ET 200SP HA F-DI 16x24VDC HA mengakuisisi enam belas input 24 V DC fail-safe dan mendukung aplikasi keselamatan SIL 3 serta PL e dengan diagnostik tingkat saluran.
Sekilas
| Merek | SIEMENS |
|---|---|
| Model | 6DL1136-6BA00-0PH1 |
| Jenis Produk | Modul input digital fail-safe 16 saluran |
| Fungsi utama | Mengakuisisi sinyal digital 24 V DC terkait keselamatan dengan diagnostik per saluran |
| Aplikasi atau Seri yang Kompatibel | Fungsi Instrumentasi Keselamatan dalam sistem otomatisasi proses SIMATIC ET 200SP HA |
Identifikasi Tepat
Cocokkan 6DL1136-6BA00-0PH1 karakter per karakter dan konfirmasikan secara lengkap penunjukan Modul SIMATIC ET 200SP HA F-DI 16x24VDC HA.
Penataan Antarmuka
Konfirmasi catu daya terpasang, port, koneksi lapangan, dan aksesori yang diperlukan sebelum menghubungkan kabel pengganti.
Pemeriksaan Konfigurasi
Jaga proyek rekayasa yang telah disetujui, parameter jaringan, dan data aplikasi yang digunakan oleh sistem terpasang.
Ikhtisar Produk
Modul SIMATIC ET 200SP HA F-DI 16x24VDC HA mengakuisisi enam belas input 24 V DC fail-safe dan mendukung aplikasi keselamatan SIL 3 serta PL e dengan diagnostik tingkat saluran.
Enam belas saluran mengakuisisi sinyal medan DC 24 V terkait keselamatan di stasiun HA.
Fungsi Utama
Enam belas Masukan Bebas-Gagal
Enam belas saluran mengakuisisi sinyal medan DC 24 V terkait keselamatan di stasiun HA.
Kemampuan Keselamatan Tinggi
Modul ini mendukung aplikasi hingga SIL 3 dan Tingkat Kinerja e bila diintegrasikan sesuai spesifikasi.
Diagnostik Saluran
Diagnosis putus kawat dan hubung singkat mendukung pelokalisasian kegagalan selama commissioning dan pemeliharaan.
Spesifikasi Resmi
| Saluran input | 16 |
|---|---|
| Karakteristik Input | IEC 61131 Jenis 1 |
| Evaluasi Sinyal | Pembacaan-P |
| Tegangan suplai terukur | 24 V DC |
| Rentang Tegangan Catu yang Diizinkan | 19,2 hingga 28,8 V DC |
| Perlindungan polaritas terbalik | Disediakan |
| Konsumsi Arus Terukur | 80 mA |
| Konsumsi Arus Maksimum | 150 mA |
| Keluaran Catu Daya Sensor | 16 |
| Arus Maksimum per Pasokan Sensor | 0.5 A |
| Arus Maksimum per Modul | 8 A |
| Daya Bus Backplane | 90 mW |
| Kehilangan daya tipikal | 3,2 W |
| Sinyal masukan 0 | -30 hingga +5 V |
| Sinyal masukan 1 | +15 hingga +30 V |
| Perpanjangan pulsa | 50 ms, 100 ms, 200 ms, 500 ms, 1 s, atau 2 s |
| Resolusi Cap waktu | 10 ms |
| Kemampuan Keselamatan | Hingga SIL 3 / PL e |
| Jenis Blok Terminal | H1, M1, H0, atau N0 |
| Kontrol konfigurasi | CC01 |
Pertanyaan yang Sering Diajukan
Berapa banyak masukan keselamatan yang disediakan oleh 6DL1136-6BA00-0PH1?
Modul ini menyediakan enam belas saluran masukan digital 24 V DC tahan kegagalan.
Bloko terminal mana yang dapat digunakan bersama 6DL1136-6BA00-0PH1?
Gunakan susunan blok terminal H1, M1, H0, atau N0 yang disetujui dan diperlukan oleh desain stasiun.
Apakah 6DL1136-6BA00-0PH1 dapat digunakan dalam fungsi SIL 3?
Ya; seluruh loop keselamatan harus direkayasa, divalidasi, dan diuji pembuktian untuk SIL yang diperlukan.
Kesalahan lapangan mana yang dapat didiagnosis oleh 6DL1136-6BA00-0PH1?
Diagnostics saluran yang dikonfigurasi mencakup putus kabel dan hubung singkat ke M.
Bagaimana cara memeriksa beban pasokan sensor untuk 6DL1136-6BA00-0PH1?
Verifikasi setiap output tetap berada dalam batas 0,5 A dan total beban modul tetap berada dalam batas 8 A.
Data proyek apa yang harus cocok saat mengganti 6DL1136-6BA00-0PH1?
Sesuaikan blok terminal, parameter saluran, tanda tangan keselamatan, firmware, dan konfigurasi sistem-F yang telah divalidasi.
Apa yang harus diuji setelah pemasangan 6DL1136-6BA00-0PH1?
Lakukan diagnostics saluran, uji ketidaksesuaian dan penghentian, verifikasi cap waktu, serta selesaikan validasi keselamatan yang disetujui.
Catatan Kompatibilitas & Pemesanan
Daftar Periksa Kompatibilitas
- Gunakan hanya dengan konfigurasi blok terminal ET 200SP HA yang telah disetujui.
- Verifikasi ulang seluruh fungsi keselamatan SIL atau PL setelah penggantian.
- Sesuaikan parameter firmware dan proyek fail-safe sebelum commissioning.
