Զիմենս 6ES7132-4HB00-0AB0 SIMATIC ET 200S 2RO NO Ռելեի ելքային մոդուլ

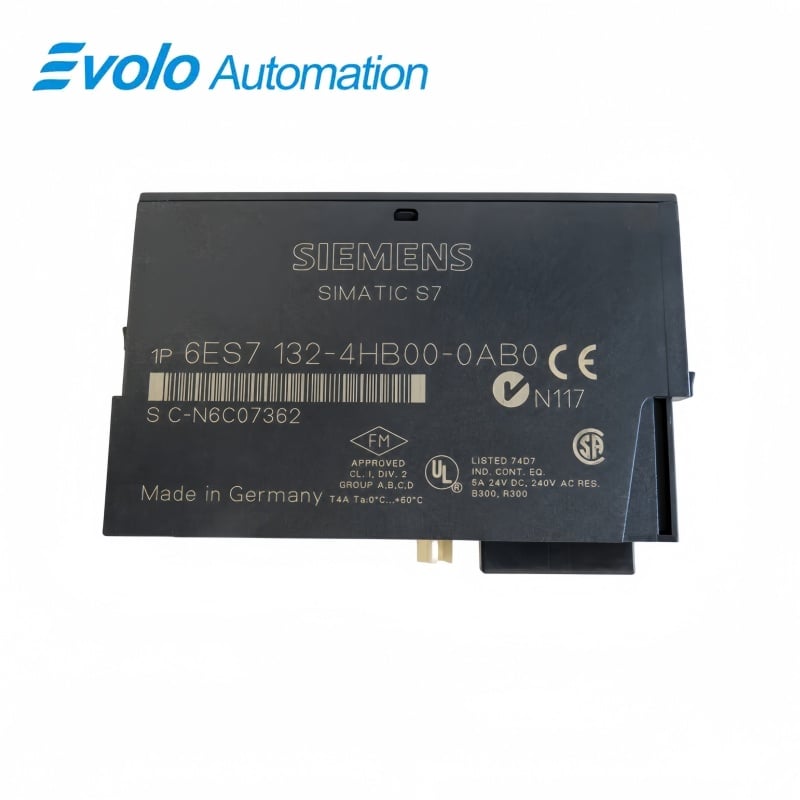

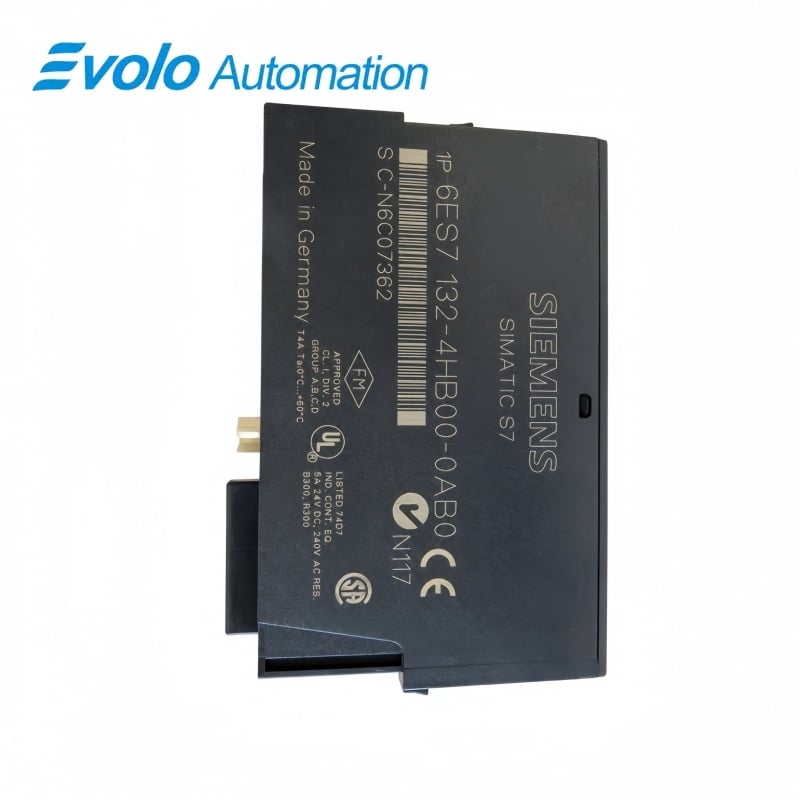

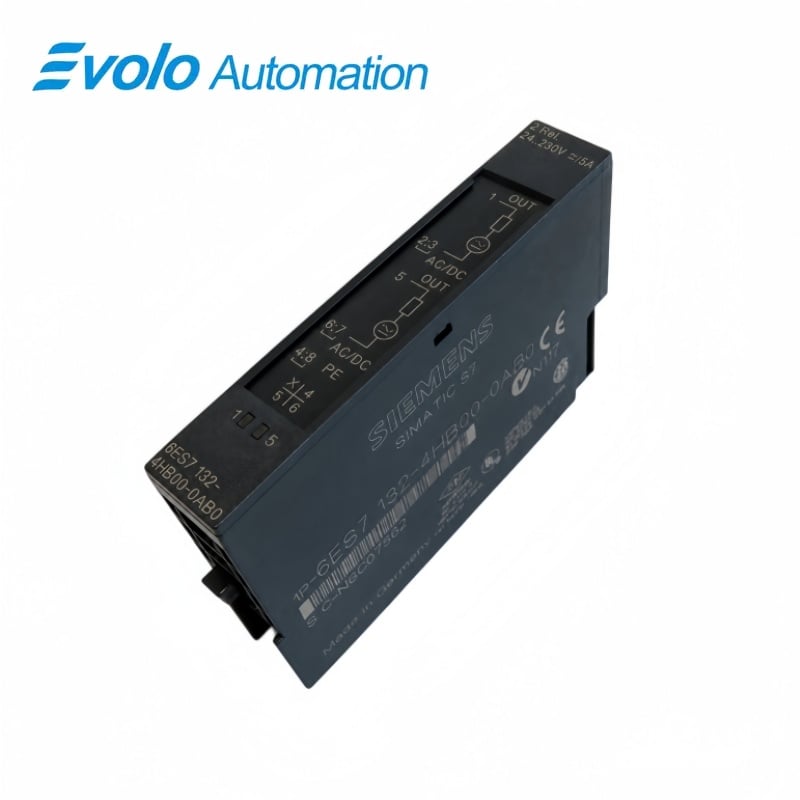

Ընդհանուր տեսք

Siemens SIMATIC ET 200S

6ES7132-4HB00-0AB0 SIMATIC ET 200S 2RO NO Ռելեի ելքային մոդուլ

Երկու առանցքային, սովորաբար բաց ռելեի մոդուլ 120 Վ հաստատուն հոսանքի կամ 230 Վ փոփոխական հոսանքի բեռնվածքների համար, 24 Վ հաստատուն հոսանքի մոդուլի մատակարարմամբ և ջերմաստիճանից կախված հոսանքի սահմանափակումներով։

Ամփոփում

Բրենդ	Siemens
Մոդել	6ES7132-4HB00-0AB0
📐/Product Type	Ռելե ելքի մոդուլ
Կորեն ֆունկցիա	Դաշտի բեռնվածքների մեկուսացված միացում
Դիմում	ET 200S 24 Վ հաստատուն հոսանքի պոտենցիալային խմբեր

Մեկուսացված ռելեի շփման կետեր

Երկու ռելեի արտահայտությունները էլեկտրականորեն մեկուսացված են իրարից և հետին մասից:

Ջերմաստիճանից կախված հոսանք

Յուրաքանչյուր ելք թույլատրվում է մինչև 5 Ա 50 °C-ում և մինչև 4 Ա 60 °C-ում:

Արտաքին ելքի պաշտպանություն

Ռելեի ելքերը պահանջում են արտաքին 6 Ա փուլային պաշտպանություն:

Ապրանքի ընդհանուր նկարագրություն

6ES7132-4HB00-0AB0 երկու դաշտային շղթաներ միացնում է ET 200S կայանում սովորաբար բացված ռելեի շփման միջոցով:

Դրա մոդուլի էլեկտրոնիկան պահանջում է 24 Վ միշտ հաստատուն հոսանքի պոտենցիալային խումբ, նույնիսկ երբ մեկուսացված ռելեի շփումները միացնում են փոփոխական հոսանքի բեռ, իսկ ընտրված բեռի լարումը և կատեգորիան որոշում են շփման աշխատանքային ժամանակը:

Պատվերի կենտրոնացում. Պահեք ռելեի մոդուլը 24 Վ միշտ հաստատուն հոսանքի մատակարարման խմբում, պահպանեք ապրանքի մակարդակից կախված կամրապատման դասավորությունը և տրամադրեք անհրաժեշտ արտաքին ելքային փուլային պաշտպանությունը:

Հիմնական ֆունկցիաներ

Միացրեք փոփոխական կամ միշտ հաստատուն հոսանքի դաշտային բեռներ

Մեկուսացված ռելեի շփման դասավորությունը թույլատրվում է մինչև 120 Վ միշտ հաստատուն հոսանք կամ 230 Վ փոփոխական հոսանք թույլատրված միացման հզորության սահմաններում:

Երկու ելքային շղթաների բաժանում

Ռելեի առաջին և երկրորդ առաջին շղթաները էլեկտրականորեն ապահովված են մեկը մյուսից, ինչպես նաև մոդուլի սնման և հետին մասի կապից:

Ելքային վիճակի ցուցադրում

Յուրաքանչյուր առաջին շղթայի համար կա մեկ կանաչ LED, որը ցույց է տալիս նրա հրամանային վիճակը՝ առանց մոդուլի ախտորոշման ֆունկցիայի:

Պաշտոնական սպեցիֆիկացիաներ

Ելքային կոնտակտների դասավորություն	2 սովորաբար բաց ռելեի ելքեր
Մոդուլի էլեկտրոնիկայի սնման անվանական արժեք	24 Վ մշտադեն հոսանք
Առավելագույն միացվող բեռնվածության լարում	120 V DC կամ 230 V AC
Առավելագույն առաջին շղթայի հոսանքը՝ ըստ ջերմաստիճանի	5 Ա մինչև +50 °C; 4 Ա մինչև +60 °C
Նվազագույն միացման բեռ	17 Վ և 8 մԱ
Առավելագույն հոսանքը L+ միացման կետից	30 մԱ
Տիպիկ մոդուլի հզորության կորուստ	0,6 Վտ
Առավելագույն բեռի միացման մասի երկարություն	600 մ առանց էկրանավորման; 1000 մ էկրանավորված
Ռելեի իզոլյացիա	Արտահայտությունների միջև և ելքերի միջև, մոդուլի մատակարարման և բեկպլեյնի միջև
Ելքից բասի և ելքից մատակարարման իզոլյացիայի փորձարկում	1,500 V AC
Մատակարարումից բեկպլեյնի իզոլյացիայի փորձարկում	500 Վ ՄՀ
Առավելագույն միացման/անջատման հաճախականություններ	2 Հց ռեզիստիվ կամ լամպային բեռներ; 0.5 Հց ինդուկտիվ բեռներ
Արտաքին ելքային պաշտպանիչ ֆյուզ	պահանջվում է 6 Ա
Ներքին ինդուկտիվ լարման սահմանափակում	Ոչ մեկը
Ելքերի զուգահեռ միացում	Չի թույլատրվում ռեդունդանտության կամ հոսանքի մեծացման համար
Ստատուսի ցուցադրում	Կանաչ LED յուրաքանչյուր առաջացման համար
Չափսեր (լայն × բարձր × խոր)	15 × 81 × 52 մմ
Մոտավոր մոդուլի քաշ	50 գ

Պաշտոնական աղբյուր՝ Siemens-ի բնօրինակ ET 200S համակարգի ձեռնարկ

Հաճախակի տրվող հարցեր

Կարո՞ղ եմ 6ES7132-4HB00-0AB0 մոդուլը տեղադրել ET 200S-ի 230 Վ փոփոխական հոսանքով սնուցվող հզորության խմբում։

Ոչ, մոդուլի էլեկտրոնիկան պետք է սնուցվի 24 Վ մշտական հոսանքի պոտենցիալ խմբից։

Կարո՞ղ է 6ES7132-4HB00-0AB0-ի յուրաքանչյուր ելք կրել 5 Ա հոսանք 60 °C շրջակա ջերմաստիճանում։

Ոչ, 60 °C-ում թույլատրելի առանձին արտահանման հոսանքը սահմանափակված է 4 Ա-ով։

Պե՞տք է լինի ֆյուզ 6ES7132-4HB00-0AB0 ռելեի ելքերից դուրս:

Այո, յուրաքանչյուր ռելեի ելքի համար անհրաժեշտ է արտաքին 6 Ա ֆյուզի պաշտպանություն:

Կարելի՞ է միացնել 6ES7132-4HB00-0AB0-ի երկու շփման կետերը զուգահեռաբար՝ բեռնվածության հոսանքը մեծացնելու համար:

Ոչ, զուգահեռ ելքերի միացումը չի թույլատրվում հոսանքի մեծացման կամ պահեստային բեռնվածության կառավարման համար:

Կարելի՞ է 6ES7132-4HB00-0AB0-ի երկու ալիքներում խառնել SELV և ոչ SELV շղթաներ:

Ոչ, եթե մեկ ալիքը տանում է SELV կամ PELV ցածր լարում, ապա մյուս ալիքը նույնպես պետք է տանի SELV կամ PELV ցածր լարում:

Ի՞նչ տարբերություններ պետք է հաշվի առնել 6ES7132-4HB00-0AB0-ի վաղեմի արտադրանքի մակարդակի փոխարինման ժամանակ միացման մեջ:

Արտադրանքի 2-րդ մակարդակից սկսած վերջավորությունների 2 և 6 միջև ներքին կամուրջը բացակայում է, իսկ անհրաժեշտ փոխարինման կամուրջը արտաքին կերպով կառուցվում է վերջավորությունների 3 և 7 միջև:

Կարո՞ղ է 6ES7132-4HB00-0AB0-ը անմիջապես միացնել 5 Վ ցածր հոսանքով սիգնալ:

Ոչ, նշված նվազագույն միացման բեռնվածությունը 17 Վ է և 8 մԱ:

Համատեղելիության և պատվերի նշումներ

Նախքան 6ES7132-4HB00-0AB0 մոդելի պատվերը. Պահպանել 24 Վ ՄՀ սնման խումբը, արտաքին ֆյուզերները և ճիշտ ապրանքային մակարդակի միացումները, ինչպես նաև ընտրել ռելեի բեռնվածությունը՝ հիմնված նրա լարման, օգտագործման կատեգորիայի և ջերմաստիճանային սահմանափակման վրա.

6ES7132-4HB00-0AB0 մոդելի համատեղելիության ստուգման ցուցակ.

• Օգտագործել արտաքին 6 Ա ելքային ֆյուզերային պաշտպանություն.
• Յուրաքանչյուր արտածման գծի համար առավելագույնը 4 Ա է +60 °C-ում.
• Պահպանել SELV/PELV բաժանումը երկու արտածման գծերում էլ.
• Ստուգել միացման դասավորությունը ապրանքային մակարդակը փոխելիս.
