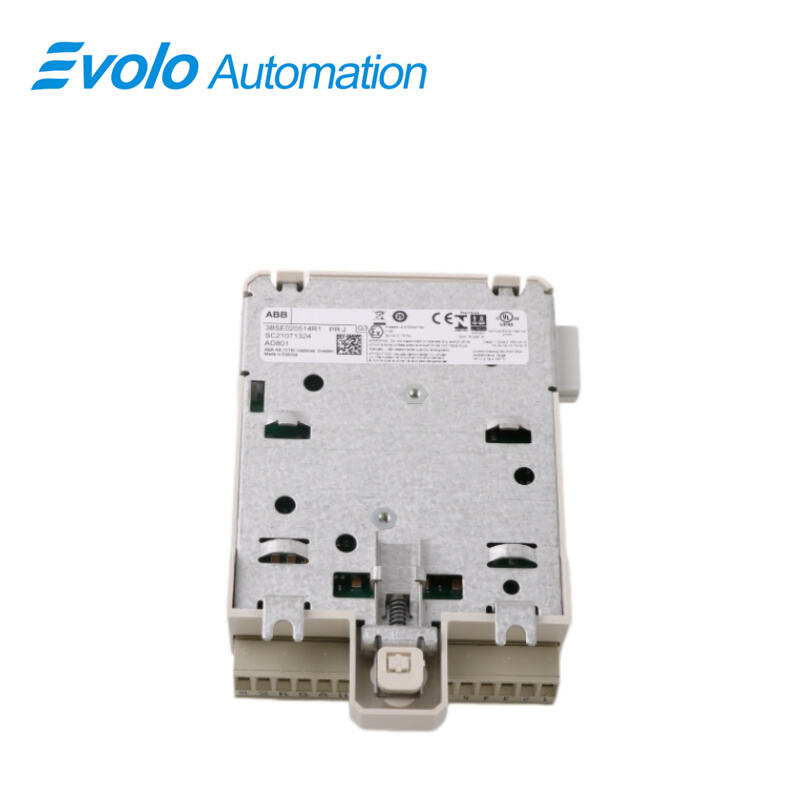

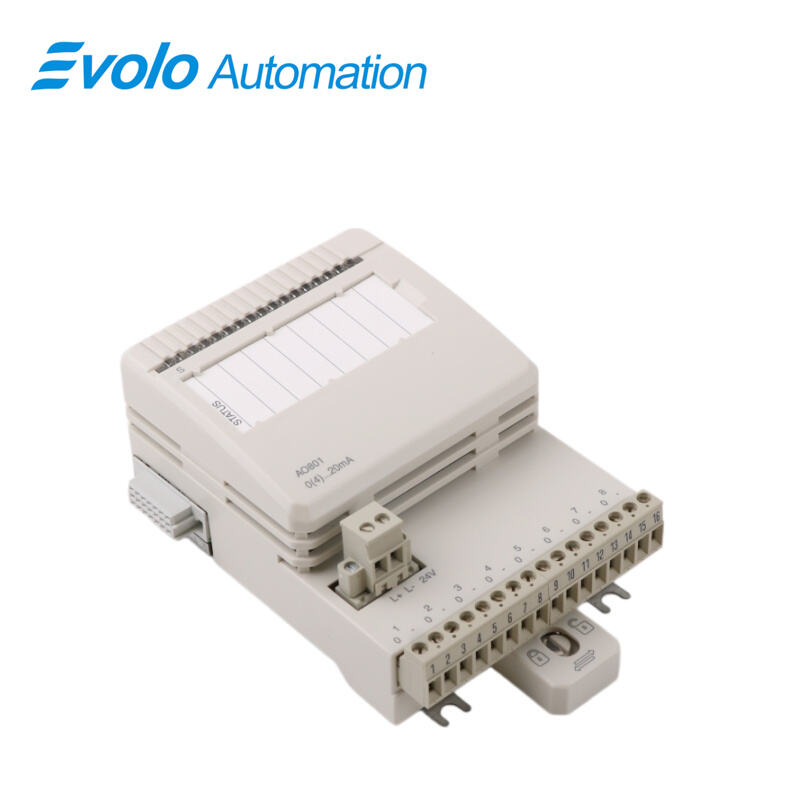

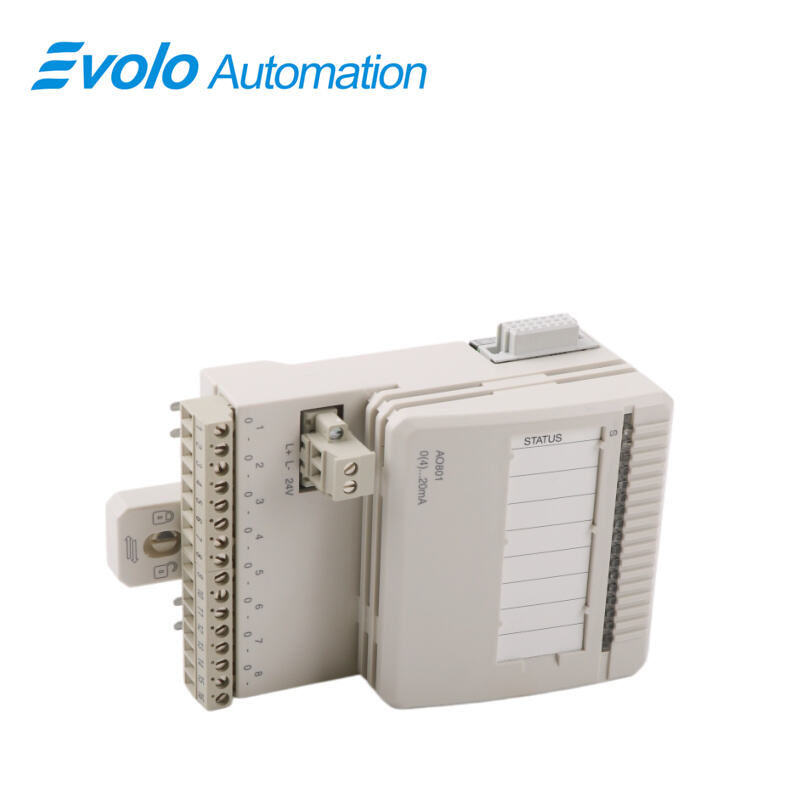

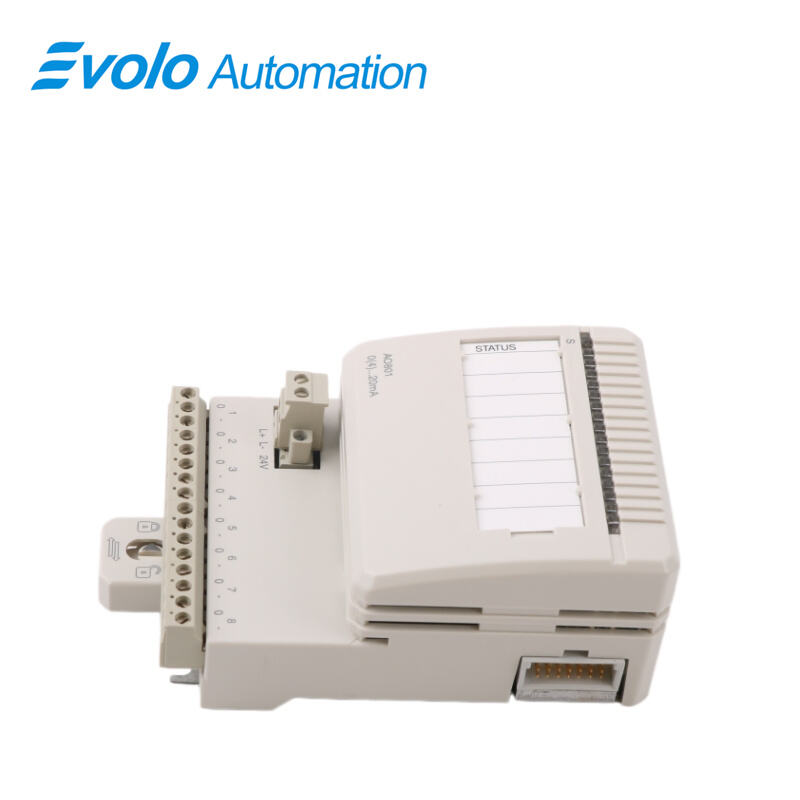

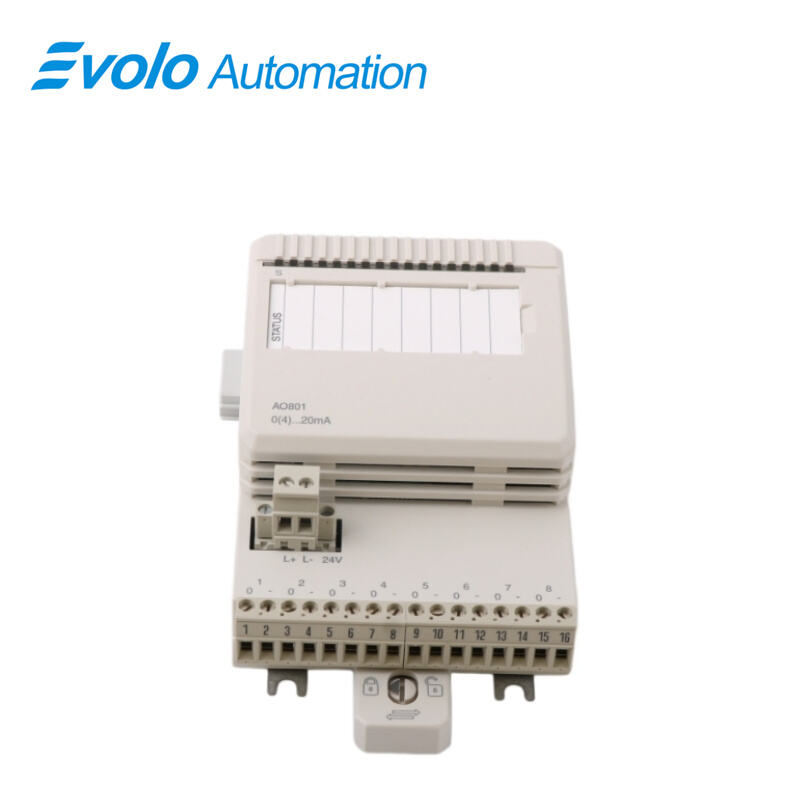

Ամփոփում
Ծագման վայր: |
Շվեդիա |
Անունը՝ |
ABB |
Մոդելի համարը՝ |
AO801 3BSE020514R1 |
Պատվիրման մանրամասները. |
Ընդօրինակ նոր, գործարանային կնքված |
Առաքման ժամանակ: |
5-7 օր |
Վճարման պայմանները. |
T/T |
Մատակարարման կարողություն: |
Պահեստում |
Սպեցիֆիկացիաներ
|
儷ամուս: |
AO801 3BSE020514R1 |
|
Չափսեր. |
9.3 x 13.5 x 6 սմ |
|
Քաշ՝ |
0.24 կգ |
|
Սիգնալի սպեցիֆիկացիա. |
0...20 մԱ, 4...20 մԱ |
|
Շարքերի քանակը. |
8 |
|
Տեղեկատվության տեսակ՝ |
Միաբևեռանի միավերջային |
|
HART-ի աջակցում. |
No |
|
SOE. |
No |
|
Ռեզերվավորում. |
No |
|
Բարձր ամբողջականություն. |
No |
|
Ներքին անվտանգություն. |
No |
|
Մեխանիկա. |
S800L |
|
Հաշվարկ: |
12 բիթ |
|
Իզոլյացիա՝ |
Խմբային մեկուսացում հողից |
|
Սահմանից ցածր/բարձր. |
– / +15% |
|
Ելքային բեռ: |
Առավելագույնը 850 Օմ |
|
Սխալ: |
0,1 % |
|
Ջերմաստիճանի շեղում. |
Տիպային՝ 30 մլն⁻¹/°C, Առավելագույնը՝ 50 մլն⁻¹/°C |
|
Աճի ժամանակ: |
10 մկվ |
|
Թարմացման ցիկլի տևողություն՝ |
1 մս |
|
Հոսանքի սահմանափակում. |
Կարճ միացման դեմ պաշտպանված՝ հոսանքով սահմանափակված ելք |
|
Առավելագույն դաշտային կաբելի երկարություն՝ |
600 մետր (656 յարդ) |
|
Ստանդարտային մեկուսացման լարում՝ |
50 Վ |
|
Դիէլեկտրիկ փորձարկման լարում՝ |
500 Վ փոփ. հոսանք |
|
Էներգիայի սպառում. |
3,8 Վտ |
|
Հոսանքի սպառումը +5 Վ Modulebus-ով. |
70 մԱ |
|
Հոսանքի սպառումը +24 Վ Modulebus-ով. |
- |
|
Հոսանքի սպառում +24 Վ արտաքին. |
200 մԱ |
|
Աջակցվող լարի հատվածային մակերես. |
Մեկուսացված. 0.05–2.5 մմ², 30–12 AWG; Պարույրաձև. 0.05–1.5 մմ², 30–12 AWG |
|
Խորհուրդ տրվող մոմենտ. |
0.5–0.6 Ն·մ |
|
Մետաղալարի մեկուսացման հեռացման երկարություն. |
6–7,5 մմ, 0,24–0,30 դյույմ |
Նկարագրություն
AO801 3BSE020514R1 անալոգ ելքային մոդուլը ունի 8 միակողմանի անալոգ ելքային առաջացուցիչ։ Մոդուլը շրջանաձև ինքնաստուգում է իրեն։ Ներքին ցածր լարման մատակարարումը մոդուլը տեղադրում է INIT վիճակում (մոդուլից ազդանշան չկա)։
Միջավայրը և սերտիֆիկացիան
|
CE նշան. |
(YES) ԱՅՈՒ actionTypes |
|
Էլեկտրական անվտանգություն. |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Վտանգավոր վայրեր. |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
|
Ծովային սերտիֆիկացիա. |
ABS, BV, DNV, LR |
|
Աշխատանքային ջերմաստիճան |
0–+55 °C (+32–+131 °F), +5–+55 °C տարածքում տրված հաստատումներ |
|
Պահեստավորման ջերմաստիճան |
-40–+70 °C (-40–+158 °F) |
|
Աղտոտման աստիճան. |
Աստիճան 2, IEC 60664-1 |
|
Կորոզիայի դեմ պաշտպանություն. |
ISA-S71.04. G3 |
|
Անհամենացության գործակից՝ |
5–95 %, առանց խոնավության կոնդենսացման |
|
Շրջակա միջավայրի առավելագույն ջերմաստիճան. |
55 °C (131 °F), ուղղահայաց տեղադրման դեպքում՝ 40 °C (104 °F) |
|
Պաշտպանության դաս: |
IP20՝ IEC 60529 ստանդարտի համաձայն |
|
Մեխանիկական շահագործման պայմաններ՝ |
IEC/EN 61131-2 |
|
ԷՄՀ. |
EN 61000-6-4 և EN 61000-6-2 |
|
Վերլարման կատեգորիաներ. |
IEC/EN 60664-1, EN 50178 |
|
Սարքավորման դաս. |
I դաս՝ համաձայն IEC 61140 (հողավորված) |
|
RoHS համապատասխանություն. |
ԵԱՀ ՌոՀՍ, ԱԱԷ ՌոՀՍ, Չինաստանի ՌոՀՍ |
|
WEEE-ի համապատասխանություն. |
Ուղեցույց 2012/19/ԵՄ |
Կիրառումներ
Էլեկտրակայաններ. Օգտագործվում է թեփի մատակարարման պոմպերի հաճախականության փոխակերպիչների և փականների շարժաբերների կարգավորման համար։
Նավթաքիմիական գործարաններ. Ապահովում է տարբեր դաշտային կառավարման փականների (4...20 մԱ ազդանշան) աշխատանքը ապահովված կառավարման տաղավարից ներսից։
Թղթի գործարաններ. Ճշգրիտ կարգավորում է թղթի մեքենաների գլխային տուփի ճնշումը և յուրաքանչյուր չորացման գլանի գոլորշու կառավարման փականները։
Բուսաբանական պարարտանյութերի և մանր քիմիական արտադրության գործարաններ. Օգտագործվում է դոզավորման պոմպերի արագության և ռեակտորների սառեցման ջրի հոսքի արագության կարգավորման համար։
Մետաղագործական և երկաթագործական գործարաններ. Կարգավորում է անընդհատ ձուլման կամ տաքացման վառարանների կառավարման համակարգում գազային վառելիքի փականների բացվածքը։
Գործառույթները եւ օգուտները
8 առաջացուցիչ՝ 0...20 մԱ, 4...20 մԱ ելքային ազդանշաններով
OSP-ը սխալի հայտնաբերման դեպքում ելքերը սահմանում է նախնական որոշված վիճակում
Անալոգային ելքը պետք է լինի կարճ միացման նկատմամբ պաշտպանված՝ ZP-ի կամ +24 Վ-ի նկատմամբ
Գործընթացի և սնման միացումը՝ վերացվող միացարանների միջոցով
Ախտորոշում
Առջևի LED-ներ՝ S(վիճակ) (աշխատանք կամ սխալ)
Հսկողության վիճակի նշում. Մոդուլի սխալ, մոդուլի նախազգուշացում, ալիքի սխալ
Հաճախադեպ տրվող հարցեր
Հարց՝ Ինչ է AO801 3BSE020514R1-ը:
Պ: Դա անալոգային ելքային մոդուլ է:
Հարց՝ Ինչ են AO801-ի և AO810-ի տարբերությունները:
Պատասխան՝ AO810 (3BSE008516R1)-ը աջակցում է ինչպես 0–20 մԱ, այնպես էլ 4–20 մԱ հոսանքի ելքերին և ունի բարելավված ինքնաախտորոշման հնարավորություններ, մինչդեռ AO801-ը աջակցում է միայն 4–20 մԱ ելքին:
Հարց՝ Արդյոք AO801 3BSE020514R1-ը աջակցում է 0–10 Վ լարման ելքին:
Պատասխան՝ Ոչ: AO801 3BSE020514R1-ը միայն անալոգային ելքի մոդուլ է: Լարման ելք ստանալու համար անհրաժեշտ է արտաքին 500 Օմ ճշգրտությամբ ռեզիստոր կամ AO820 լարման ելքի մոդուլ:
Հարց՝ Արդյոք AO801 3BSE020514R1-ը աջակցում է HART պրոտոկոլին:
Պատասխան՝ Ոչ: Եթե անհրաժեշտ է HART կապը, ապա պետք է օգտագործել AO845 կամ AO845A մոդուլները:
