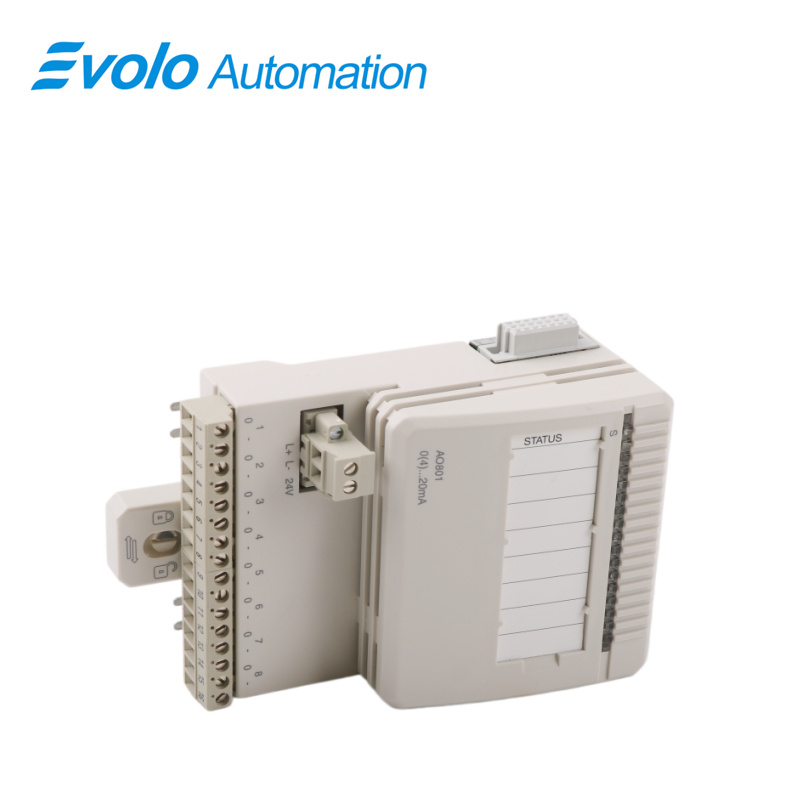

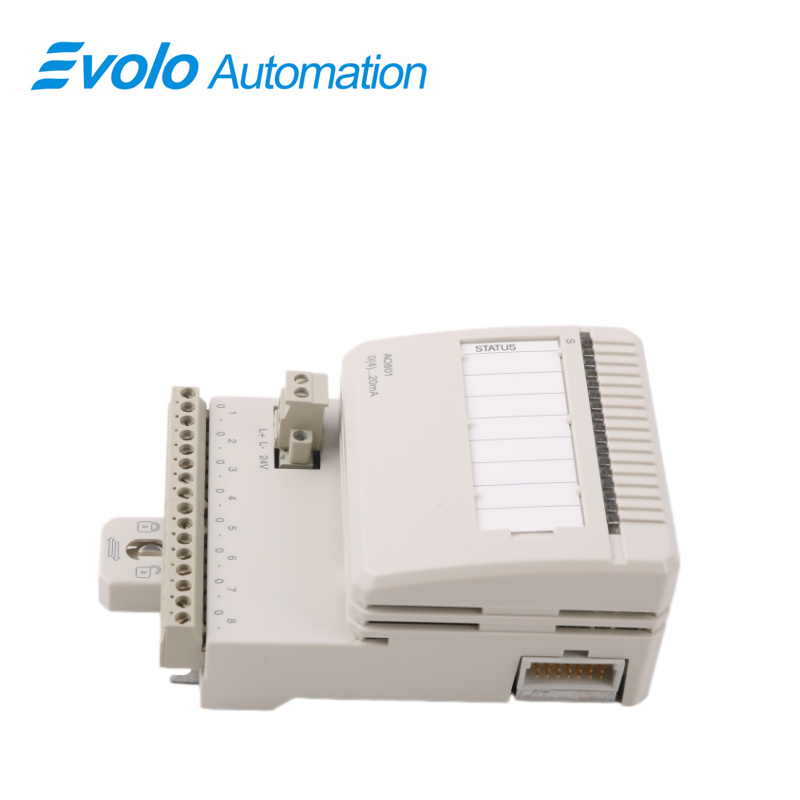

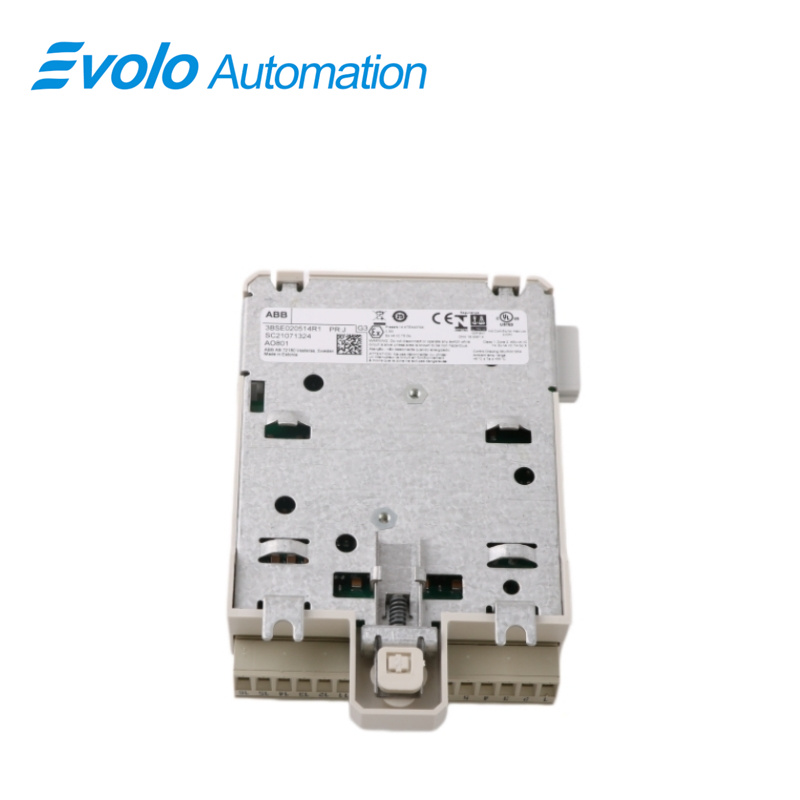

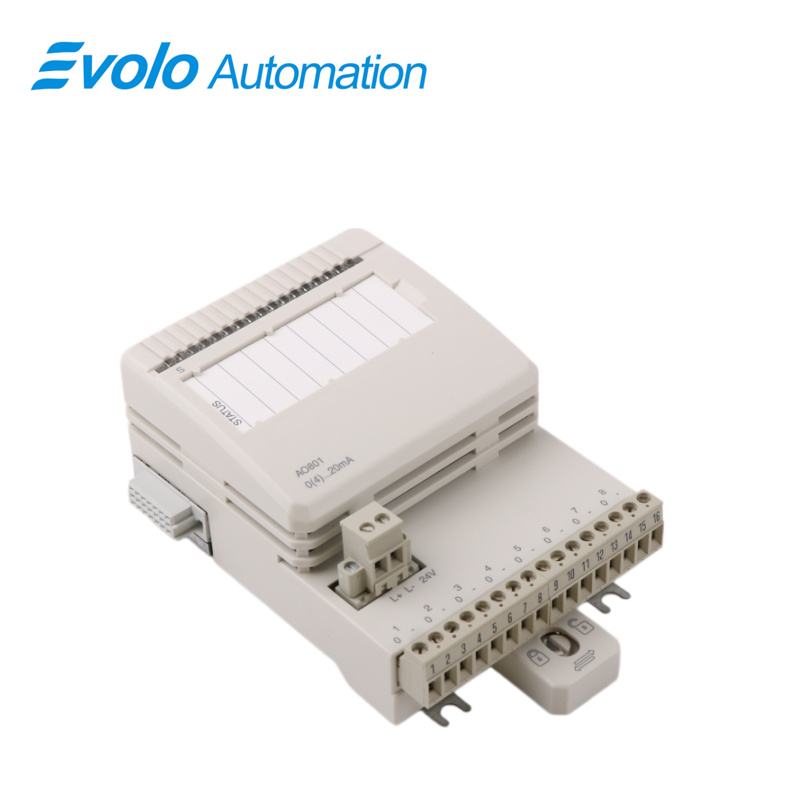

AO801 3BSE020514R1 এনালগ আউটপুট মডিউল, চীন AO801 3BSE020514R1 এনালগ আউটপুট মডিউল নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	AO801 3BSE020514R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

মডেল:	AO801 3BSE020514R1
আকার:	৯.৩ × ১৩.৫ × ৬ সেমি
ওজন:	0.24 কেজি
সিগন্যাল বিশেষকরণ:	০...২০ মিএ, ৪...২০ মিএ
চ্যানেল সংখ্যা:	8
সিগন্যালের ধরন:	একমুখী একক-সমাপ্ত
HART সমর্থন:	No
SOE:	No
পুনরাবৃত্তি:	No
উচ্চ অখণ্ডতা:	No
অন্তর্নিহিত নিরাপত্তা:	No
যান্ত্রিক বৈশিষ্ট্য:	এস৮০০এল
বিশদতা:	১২ বিট
বিচ্ছেদ:	গ্রাউন্ড থেকে গ্রুপ-ভিত্তিক বিচ্ছিন্ন
অতিরিক্ত/অপর্যাপ্ত পরিসর:	– / +১৫%
আউটপুট লোড:	সর্বোচ্চ ৮৫০ Ω
ত্রুটি:	0.1 %
তাপমাত্রা পরিবর্তন:	সাধারণত ৩০ ppm/°C, সর্বোচ্চ ৫০ ppm/°C
রাইজ টাইম:	১০ µs
আপডেট সাইকেল সময়:	১ মিলিসেকেন্ড
বর্তমান সীমাবদ্ধতা:	শорт সার্কিট-প্রুফ কারেন্ট লিমিটেড আউটপুট
সর্বোচ্চ ফিল্ড কেবল দৈর্ঘ্য:	৬০০ মিটার (৬৫৬ গজ)
একক র‌্যাটেড ইনসুলেশন ভোল্টেজ:	50 ভি
ডাইইলেকট্রিক টেস্ট ভোল্টেজ:	৫০০ ভোল্ট এসি
পাওয়ার ডিসিপেশন:	৩.৮ ওয়াট
+৫ ভোল্ট মডিউলবাস কারেন্ট খরচ:	৭০ মিলিঅ্যাম্পিয়ার
বর্তমান খরচ +24 ভোল্ট মডিউলবাস:	-
বর্তমান খরচ +২৪ ভি বহিঃস্থ:	200 MA
সমর্থিত তারের আকার:	কঠিন: ০.০৫–২.৫ মিমি², ৩০–১২ এওয়াজ; তারের গুচ্ছ: ০.০৫–১.৫ মিমি², ৩০–১২ এওয়াজ
সুপারিশকৃত টর্ক:	০.৫-০.৬ নিউটন-মিটার
ছাঁটাইয়ের দৈর্ঘ্য:	৬–৭.৫ মিমি, ০.২৪–০.৩০ ইঞ্চি

বিবরণ

AO801 3BSE020514R1 অ্যানালগ আউটপুট মডিউলে ৮টি আনিপোলার অ্যানালগ আউটপুট চ্যানেল রয়েছে। মডিউলটি স্বয়ং-নির্ণয়ক পরীক্ষা চক্রাকারে সম্পাদন করে। অভ্যন্তরীণ কম বিদ্যুৎ সরবরাহ মডিউলটিকে INIT অবস্থায় স্থাপন করে (মডিউল থেকে কোনো সংকেত পাওয়া যায় না)।

পরিবেশ এবং সার্টিফিকেশন

সিই মার্ক:	হ্যাঁ
অlectricity নিরাপত্তা:	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
বিপজ্জনক অবস্থান:	C1 ডিভিশন ২ cULus, C1 জোন ২ cULus, ATEX জোন ২
মেরিন সার্টিফিকেশন:	ABS, BV, DNV, LR
অপারেটিং তাপমাত্রা:	0 থেকে +55 °C (+32 থেকে +131 °F), +5 থেকে +55 °C-এর জন্য অনুমোদন প্রদান করা হয়েছে
সংরক্ষণ তাপমাত্রা：	-40 থেকে +70 °C (-40 থেকে +158 °F)
দূষণ মাত্রা:	ডিগ্রি 2, IEC 60664-1
ক্ষয় প্রতিরোধ:	ISA-S71.04: G3
আপেক্ষিক আর্দ্রতা:	5 থেকে 95 %, অ-ঘনীভূত
সর্বোচ্চ পরিবেশগত তাপমাত্রা:	৫৫ °C (১৩১ °F), উল্লম্ব মাউন্টিংয়ের জন্য ৪০ °C (১০৪ °F)
প্রোটেকশন ক্লাস:	IEC 60529 অনুযায়ী IP20
যান্ত্রিক কার্যকরী শর্তাবলী:	IEC/EN 61131-2
ইএমসি:	EN 61000-6-4 এবং EN 61000-6-2
ওভারভোল্টেজ শ্রেণিবিভাগ:	IEC/EN 60664-1, EN 50178
সরঞ্জাম শ্রেণি:	IEC 61140 অনুযায়ী ক্লাস I (ভূ-সংযুক্ত রক্ষণশীল)
RoHS অনুমোদন:	ইইউ রোহস, ইউএইচএ রোহস, সিএন রোহস
WEEE অনুযায়ী অনুমোদিত:	ডিরেক্টিভ/২০১২/১৯/ইইউ

প্রয়োগ

বিদ্যুৎ কেন্দ্র/বৈদ্যুতিক শক্তি স্টেশন: বয়লার ফিডওয়াটার পাম্পের ফ্রিক uency কনভার্টার এবং ড্যাম্পার অ্যাকচুয়েটরগুলি নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

পেট্রোকেমিক্যাল প্লান্ট: নিরাপত্তা নিয়ন্ত্রণ ক্যাবিনেটের ভিতর থেকে বিভিন্ন ক্ষেত্র নিয়ন্ত্রণ ভাল্ভ (৪...২০ মিএ সংকেত) চালিত করতে ব্যবহৃত হয়।

কাগজ কল: কাগজ মেশিনের হেডবক্স চাপ এবং প্রতিটি শুষ্ককরণ সিলিন্ডারের স্টিম নিয়ন্ত্রণ ভাল্ভগুলি সঠিকভাবে নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

সার কারখানা/সূক্ষ্ম রাসায়নিক কারখানা: ডোজিং পাম্পের গতি এবং রিয়াক্টরগুলির শীতলকারী জলের প্রবাহ হার নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

ধাতুবিদ্যা কারখানা/ইস্পাত কারখানা: অবিরত ঢালাই বা তাপীয় ভাটা নিয়ন্ত্রণ ব্যবস্থায় গ্যাসীয় জ্বালানী ভাল্ভের খোলার পরিমাণ নিয়ন্ত্রণ করতে ব্যবহৃত হয়।

বৈশিষ্ট্য এবং সুবিধা

৮টি চ্যানেলের ০...২০ মিএ, ৪...২০ মিএ আউটপুট

OSP ত্রুটি সনাক্ত করলে আউটপুটগুলিকে পূর্বনির্ধারিত অবস্থায় সেট করে

অ্যানালগ আউটপুট ZP বা +২৪ ভি-এর সাথে শর্ট সার্কিট সুরক্ষিত হতে হবে

প্রক্রিয়া এবং পাওয়ার সংযোগ ডিট্যাচেবল কানেক্টরের মাধ্যমে

চিকিৎসা নির্ণয়

সামনের LED: S(অবস্থা) (চালু বা ত্রুটি)

তদারকির অবস্থা নির্দেশনা: মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: AO801 3BSE020514R1 কী?
উত্তর: এটি একটি অ্যানালগ আউটপুট মডিউল।

প্রশ্ন: AO801 এবং AO810-এর মধ্যে পার্থক্যগুলি কী কী?
উত্তর: AO810 (3BSE008516R1) 0–20 mA এবং 4–20 mA উভয় ধরনের কারেন্ট আউটপুট সমর্থন করে এবং উন্নত স্ব-নির্ণয় ক্ষমতা বিশিষ্ট, অন্যদিকে AO801 শুধুমাত্র 4–20 mA আউটপুট সমর্থন করে।

প্রশ্ন: AO801 3BSE020514R1 কি 0–10 V ভোল্টেজ আউটপুট সমর্থন করে?
উত্তর: না। AO801 3BSE020514R1 হলো শুধুমাত্র অ্যানালগ আউটপুট মডিউল। ভোল্টেজ আউটপুট পেতে একটি বাহ্যিক 500 Ω প্রিসিশন রেজিস্টর অথবা AO820 ভোল্টেজ আউটপুট মডিউল প্রয়োজন।

প্রশ্ন: AO801 3BSE020514R1 কি HART প্রোটোকল সমর্থন করে?
উত্তর: না। যদি HART যোগাযোগ প্রয়োজন হয়, তবে AO845 বা AO845A মডিউলগুলি ব্যবহার করতে হবে।
