3500/25 149369-01 Բարելավված Keyphasor մոդուլ, Չինաստան 3500/25 149369-01 Բարելավված Keyphasor մոդուլի արտադրողներ, մատակարարներ, գործարան՝ Evolo Automation

Ամփոփում

Ծագման վայր:	ԱՄՆ
Անունը՝	Bently Nevada
Մոդելի համարը՝	3500/25 149369-01
Պատվիրման մանրամասները.	Ընդօրինակ նոր, գործարանային կնքված
Առաքման ժամանակ:	5-7 օր
Վճարման պայմանները.	T/T
Մատակարարման կարողություն:	Պահեստում

Արագ մանրամասն

Էլեկտրաէներգիայի սպառում	3,2 Վտ սովորաբար
Սինգալ	Մուտք՝ մինչև երկու սենսորային սիգնալ մոտավորական սենսորներից կամ մագնիսական սենսորներից. Մուտքի շրջանակ՝ +0,8 Վ–ից մինչև -21,0 Վ (ոչ իզոլյացված I/O մոդուլներ) կամ +5 Վ–ից մինչև -11 Վ (իզոլյացված I/O մոդուլներ)
Մուտքային իմպեդանս	21,8 կՕմ նվազագույն
Բուֆերավորված Keyphasor սիգնալներ	Երկու բուֆերավորված Keyphasor ելք առաջին կողմում՝ կոաքսիալ միացումների միջոցով. Երկու բուֆերավորված ելք հետին կողմում՝ Euro Style միացումների միջոցով
Արտածույգի պատկերում	504 Օմ առավելագույն բուֆերավորված
Keyphasor սենսորի սնման աղբյուր	-24 Վ հաստատուն հոսանք, 40 մԱ առավելագույնը յուրաքանչյուր առանձին արտածման համար
Աշխատանքային ջերմաստիճան	-30°C–ից +65°C-ը (-22°F–ից +150°F-ը) ստանդարտ Keyphasor I/O-ով; 0°C–ից +65°C-ը (32°F–ից +150°F-ը) ներքին պատնեշի I/O-ով
Պահպանման ջերմաստիճանը	-40°C մինչև +85°C (-40°F մինչև +185°F)
Թթվածնային մակարդակ	95 %, առանց խոնավի կուտակման
Չափ:	2.5x25.5x12 սմ
Քաշ՝	0.32Kg

Նկարագրություն

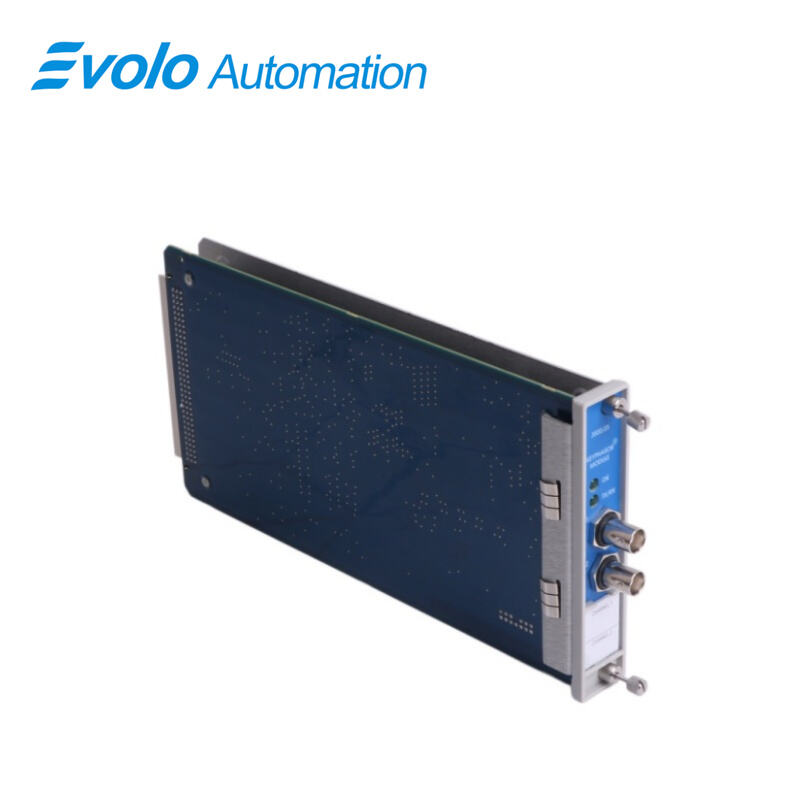

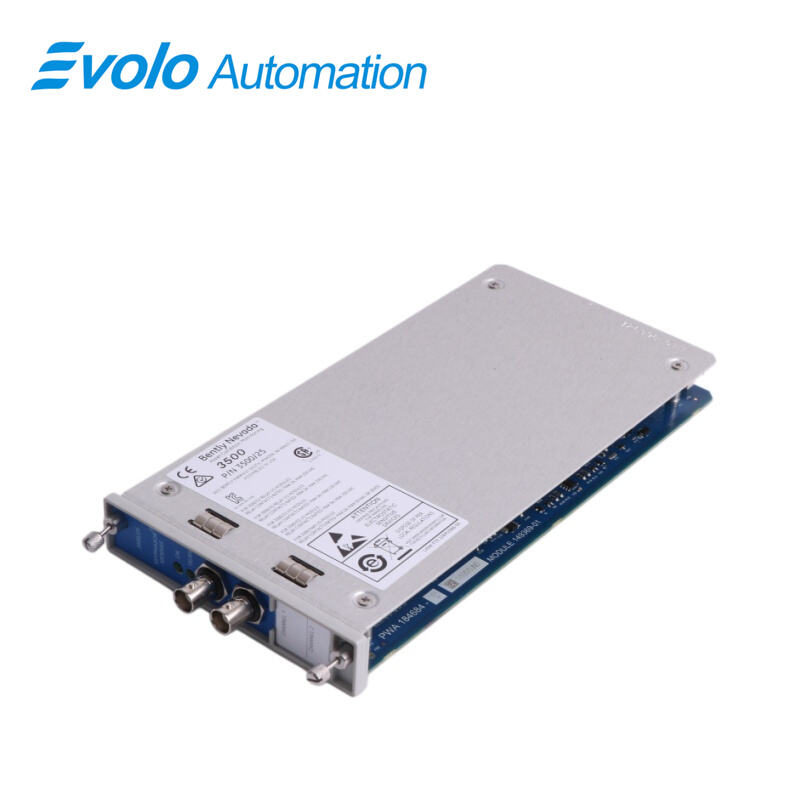

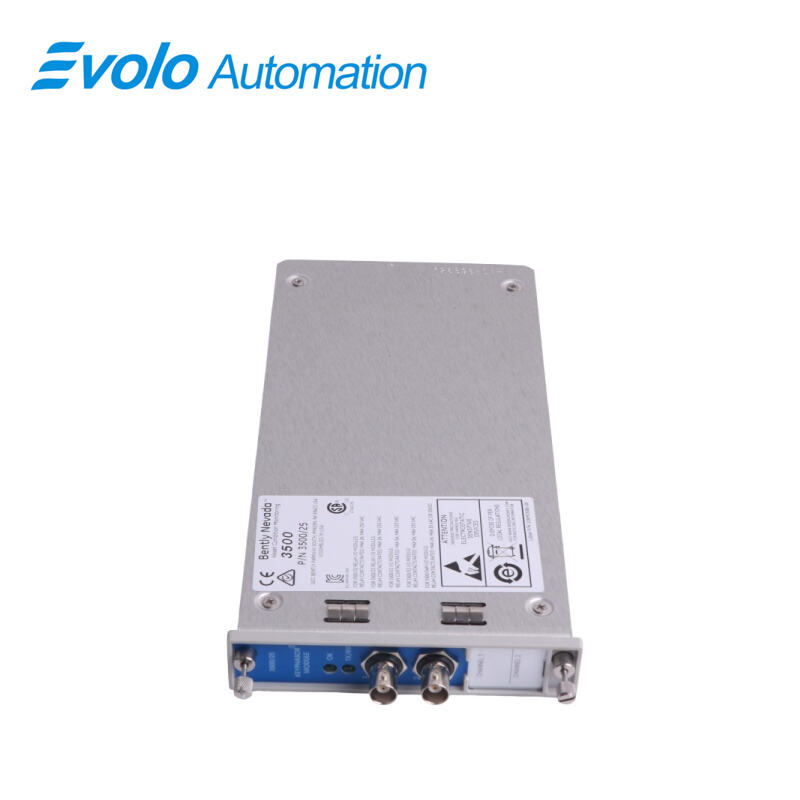

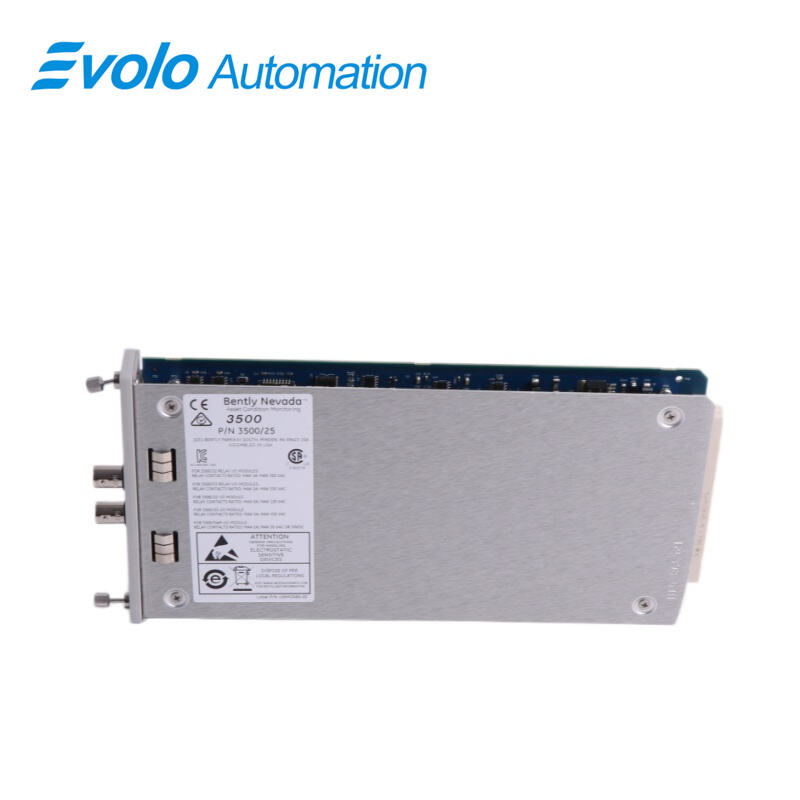

« 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ կիսաբարձրության, երկու ալիքային մոդուլ է, որը նախատեսված է Bently Nevada™ 3500 մեքենայական պաշտպանության ռեյկերի համար: 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ մոդուլը ստանում է սիգնալներ մոտակայքի սենսորներից կամ մագնիսական սենսորներից և վերափոխում է մուտքային սիգնալները (+0.8 Վ–ից –21 Վ կամ +5 Վ–ից –11 Վ) բաֆերավորված թվային Keyphasor սիգնալների: Յուրաքանչյուր մոդուլ ապահովում է երկու առջևի կոաքսիալ և երկու հետևի Euro-ոճի ելքեր՝ առավելագույն 504 Օմ դիմադրությամբ, մատակարարելով –24 Վ մշտահոսանք 40 մԱ յուրաքանչյուր ալիքի համար: 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ մոդուլը աջակցում է առանցքի պտտման արագության մուտքային սիգնալների՝ 1–ից 1 200 000 cpm (0.017–ից 20 կՀց), իսկ ելքային սիգնալները՝ 1–ից 99 999 cpm (0.017–ից 1667 Հց), մշակման ճշգրտությունը՝ ±1 cpm 60 Հց-ից ցածր և ±1 % 151 Հց-ից բարձր: Գործարկման ջերմաստիճանային տիրույթը՝ –30°C–ից +65°C, պահման ջերմաստիճանային տիրույթը՝ –40°C–ից +85°C: 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ դիմանում է 95 % ոչ կոնդենսացվող խոնավությանը: Առջևի LED-ները ցույց են տալիս OK և TX/RX ցուցիչները, իսկ մոդուլը տեղավորվում է մեկ կիսաբարձրության առջևի սլոտում և մեկ լիարժեք բարձրության հետևի սլոտում: Դաշտում թարմացվող ֆիրմվերը և մեկ պտույտի ընթացքում բազմաիրադարձ իրադարձությունների ստեղծումը հնարավորություն են տալիս ինտեգրվել ավտոմատացված մոնիտորինգի, փուլային չափումների և ակտիվների կառավարման զեկույցների հետ արդյունաբերական տուրբինների և սեղմանավորիչների համակարգերում:

Կիրառումներ

Փոխակերպել մոտակայքի կամ մագնիսական սենսորի սիգնալները թվային Keyphasor

« 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ ընդունում է երկու տրանսդյուսերի մուտքային սիգնալներ և արտադրում բաֆերավորված Keyphasor սիգնալներ, ինչը հնարավորություն է տալիս ավտոմատացված առանցքի արագության և փուլի հայտնաբերման համար:

Մատակարարել բազմաալիքային արագության մոնիտորինգ

Մուտքային տիրույթը՝ 1–1 200 000 cpm, իսկ ելքային տիրույթը՝ 1–99 999 cpm, այսպիսով 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ աջակցում է զույգավորված կարգավորումներին՝ TMR կամ բազմամեքենայանոց կարգավորումներում մինչև ութ Keyphasor սիգնալների համար:

Ինտեգրվել ավտոմատացված ակտիվների կառավարման համակարգերի հետ

MODBUS-համատեղելի ելքը և բաֆերավորված կոաքսիալ/եվրոոճի միացման միջոցները 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ հնարավորություն են տալիս իրական ժամանակում միացվել PLC-ներին, SCADA-ին կամ System 1 ծրագրային ապահովմանը՝ ավտոմատացված տուրբինների կամ սեղմանավորիչների մոնիտորինգի համար:

Սպեցիֆիկացիաներ

Ճակատային պանելի LED-ներ	OK LED-ը ցույց է տալիս սխալը; TX/RX LED-ը ցույց է տալիս կապը RIM-ի հետ
Շարքի տեղավորման պահանջ	Հիմնական մոդուլ՝ 1 կեսբարձրության առջևի սլոտ; I/O մոդուլներ՝ 1 լիարժեք բարձրության հետին սլոտ
Արագության/հաճախականության սիգնալի տիրույթ	Մուտք՝ 1–1 200 000 cpm (0,017–20 կՀց); Ելք՝ 1–99 999 cpm (0,017–1667 Հց)
Արագության/հաճախականության սիգնալի ճշգրտություն	Չմշակված. 0,017–100 Հց ±1 պտ/ր, 101–500 Հց ±8 պտ/ր, 501–20 կՀց ±1 % պտ/ր; Մշակված. 0,017–60 Հց ±1 պտ/ր, 61–150 Հց ±8 պտ/ր, 151–20 կՀց ±1 % պտ/ր

Մրցակցային առավելություն

Բարձր արագությամբ սիգնալի ճշգրտություն

« 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ ապահովում է մշակված արագության ճշգրտություն՝ ±1 cpm 60 Հց-ից ցածր և ±1 % 151 Հց-ից բարձր, ինչը հնարավորություն է տալիս կատարել ճշգրիտ ավտոմատացված արագության վերլուծություն:

Երկու ելուտ՝ զուգահեռ համակարգերի համար

Առջևի և հետևի բուֆերավորված ելուտները թույլ են տալիս 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ -ին միաժամանակ սնուցել մի քանի մոնիտորինգային սարքեր, ապահովելով պահեստավորում և ավտոմատացված կառավարման օղակներ:

Լայն շահագործման և պահման տիրույթ

« 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ շահագործվում է −30°C–ից +65°C միջակայքում և պահվում −40°C–ից +85°C միջակայքում, ինչը հնարավորություն է տալիս անընդհատ աշխատել արդյունաբերական ավտոմատացման միջավայրում:

Ցածր սպառում՝ բարձր էֆեկտիվությամբ

3,2 Վտ սովորական սպառման դեպքում 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ արդյունավետորեն սնուցում է մի քանի ալիք՝ չվերաբեռնելով 3500 ռեյքերը:

Մոդուլային և կարգավորելի TMR կիրառումների համար

« 3500/25 149369-01՝ Բարելավված Keyphasor մոդուլ աջակցում է զույգավորված կամ TMR կոնֆիգուրացիաներին՝ մինչև ութ Keyphasor մուտք ստանալու համար, ինչը հնարավորություն է տալիս ավտոմատացնել կրիտիկական սարքավորումների մոնիտորինգում ռեդունդանտությունը:
