مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
3500/25 149369-01 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
مصرف برق |
۳٫۲ وات (مقدار معمول) |
|
سیگنال |
ورودی: حداکثر دو سیگنال ترانسدیوسر از پروبهای نزدیکی یا سنسورهای مغناطیسی؛ محدوده ورودی: +۰٫۸ ولت تا ۲۱٫۰- ولت (ماژولهای ورودی/خروجی غیرجداسازیشده) یا +۵ ولت تا ۱۱- ولت (ماژولهای ورودی/خروجی جداسازیشده) |
|
مقاومت ورودی |
حداقل ۲۱٫۸ کیلو اهم |
|
سیگنالهای کیفیزور بافرشده |
دو خروجی کیفیزور بافرشده در جلو از طریق کانکتورهای کواکسیال؛ دو خروجی بافرشده در عقب از طریق کانکتورهای استاندارد اروپایی (Euro Style) |
|
مماندگی خروجی |
حداکثر ۵۰۴ اهم (برای خروجیهای بافرشده) |
|
منبع تغذیه ترانسدیوسر کیفیزور |
۲۴- ولت مستقیم، حداکثر ۴۰ میلیآمپر به ازای هر کانال |
|
دماي عملکرد |
-30°C تا +65°C (-22°F تا +150°F) با ورودی/خروجی استاندارد Keyphasor؛ 0°C تا +65°C (32°F تا +150°F) با ورودی/خروجی سد داخلی |
|
دماي ذخیره سازی |
-40°C تا +85°C (-40°F تا +185°F) |
|
رطوبت |
95%، غیرقابل کندensation |
|
ابعاد: |
2.5×25.5×12 سانتیمتر |
|
وزن: |
0.32کیلوگرم |
توضیحات

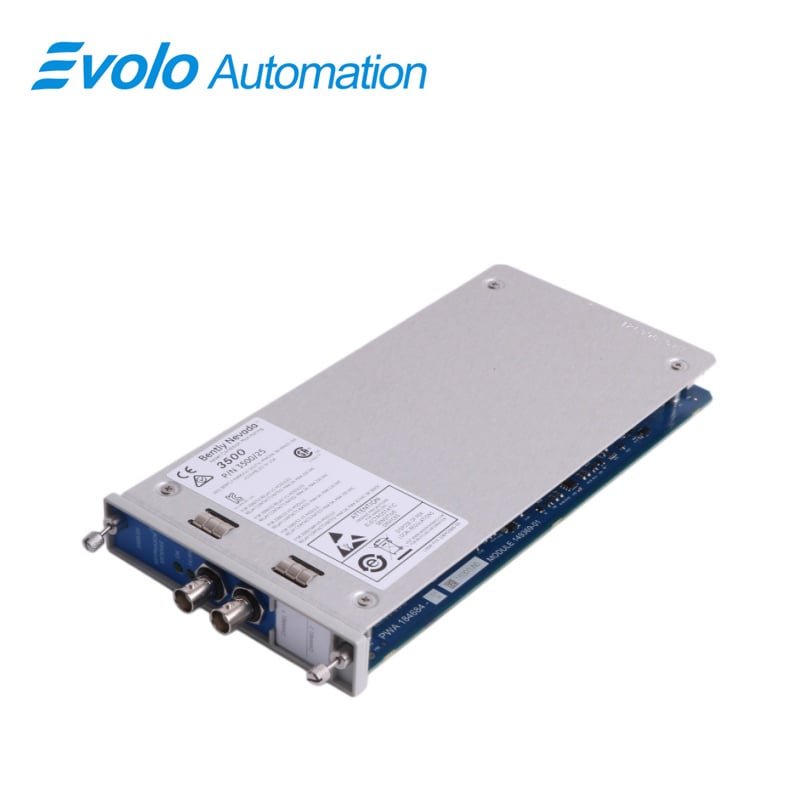

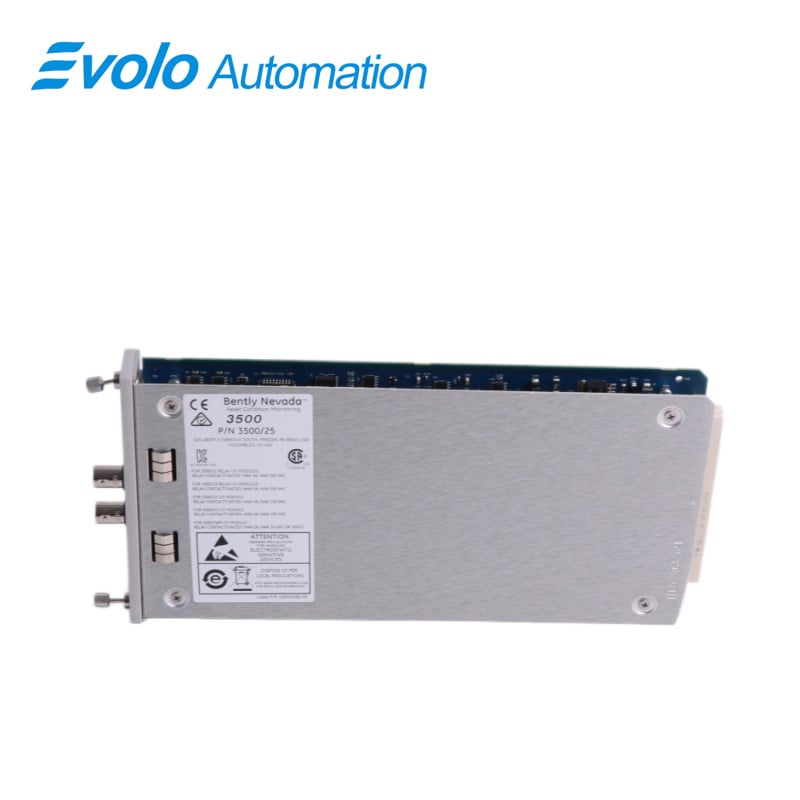

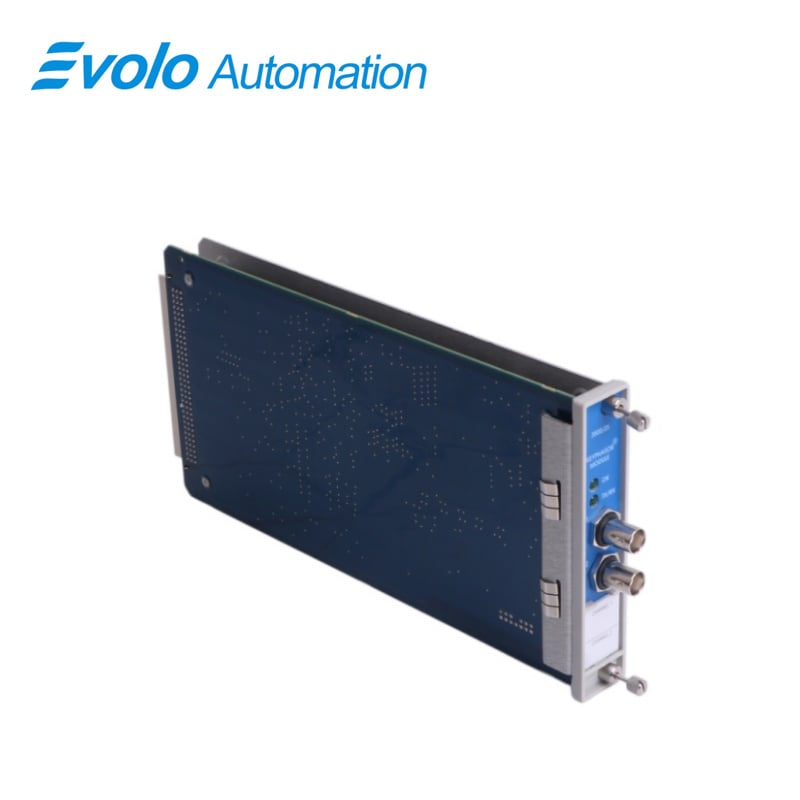

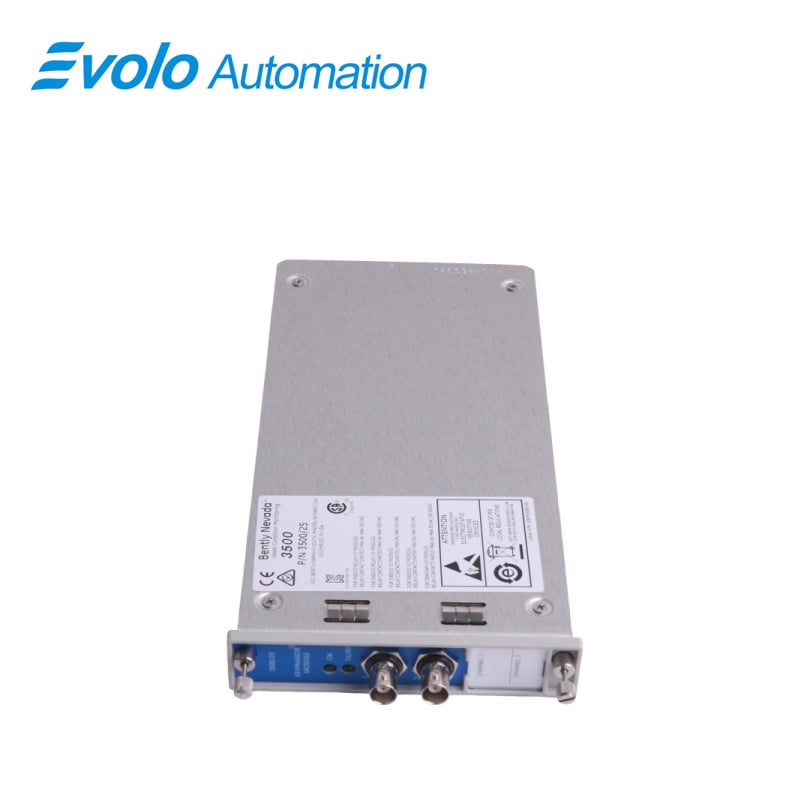

The ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 یک ماژول دوکاناله با ارتفاع نیمهبلند است که برای رکهای محافظت از ماشینآلات بنتلی نوا (Bently Nevada™) مدل 3500 طراحی شده است. این ماژول ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 سیگنالهای دریافتی از پروبهای نزدیکی یا سنسورهای مغناطیسی را پردازش کرده و ورودیها را (+0.8 ولت تا 21- ولت یا +5 ولت تا 11- ولت) به سیگنالهای دیجیتالی کیفیزور با خروجی مناسب تبدیل میکند. هر ماژول دو خروجی جلویی کواکسیال و دو خروجی عقبی با استاندارد اروپایی فراهم میکند که حداکثر امپدانس آنها ۵۰۴ اهم است و هر کانال توان ۲۴- ولت جریان مستقیم با جریان ۴۰ میلیآمپر تأمین میکند. این ماژول ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 ورودیهای سرعت شفت را در محدوده ۱ تا ۱٬۲۰۰٬۰۰۰ دور در دقیقه (۰٫۰۱۷ تا ۲۰ کیلوهرتز) پذیرفته و خروجیهایی در محدوده ۱ تا ۹۹٬۹۹۹ دور در دقیقه (۰٫۰۱۷ تا ۱٬۶۶۷ هرتز) ارائه میدهد؛ دقت پردازش آن زیر ۶۰ هرتز ±۱ دور در دقیقه و بالای ۱۵۱ هرتز ±۱٪ است. این ماژول در دمای کاری ۳۰- تا ۶۵+ درجه سانتیگراد و دمای نگهداری ۴۰- تا ۸۵+ درجه سانتیگراد عمل میکند. ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 تحمل رطوبت غیرمتراکم تا ۹۵ درصد را دارد. LEDهای جلویی نشانگر وضعیت «OK» و ارسال/دریافت (TX/RX) هستند، در حالی که ماژول در یک شیار جلویی با ارتفاع نیمبلند و یک شیار عقبی با ارتفاع کامل جای میگیرد. نرمافزار ثابت قابل بهروزرسانی در محل و تولید سیگنالهای چندرویده در هر چرخش، امکان ادغام با سیستمهای نظارت خودکار، اندازهگیری فاز و گزارشدهی مدیریت داراییها را در سیستمهای توربینها و کمپرسورهای صنعتی فراهم میکند.
کاربردها
تبدیل سیگنالهای نزدیکی یا پیکآپ مغناطیسی به کیفیزور دیجیتال
The ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 دو ورودی ترانسدیوسر را میپذیرد و سیگنالهای کیفیزور بافرشده را خروجی میدهد که تشخیص خودکار سرعت و فاز محور را امکانپذیر میسازد.
ارائه نظارت سرعت چندکاناله
با محدوده ورودی ۱ تا ۱٬۲۰۰٬۰۰۰ دور در دقیقه (cpm) و خروجیهای ۱ تا ۹۹٬۹۹۹ دور در دقیقه (cpm)، ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 پشتیبانی از پیکربندیهای جفتشده برای تا هشت سیگنال کیفیزور در پیکربندیهای TMR یا چندماشینی را فراهم میکند.
ادغام با سیستمهای خودکار مدیریت داراییها
خروجی سازگانمند با MODBUS و اتصالدهندههای کواکسیال/سبک اروپایی بافرشده روی ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 اتصال بلادرنگ به PLCها، سیستمهای SCADA یا نرمافزار System 1 را برای نظارت خودکار بر توربینها یا کمپرسورها امکانپذیر میسازد.
مشخصات
|
چراغهای LED صفحهٔ جلو |
چراغ LED وضعیت طبیعی (OK) نشاندهندهٔ خطا است؛ چراغ LED ارسال/دریافت (TX/RX) نشاندهندهٔ ارتباط با RIM است |
|
نیاز فضایی در رک |
ماژول اصلی: ۱ شیار جلویی با ارتفاع نیمهبلند؛ ماژولهای ورودی/خروجی (I/O): ۱ شیار عقبی با ارتفاع کامل |
|
محدودهٔ سیگنال سرعت/فرکانس |
ورودی: ۱ تا ۱٬۲۰۰٬۰۰۰ دور در دقیقه (۰٫۰۱۷ تا ۲۰ کیلوهرتز)؛ خروجی: ۱ تا ۹۹٬۹۹۹ دور در دقیقه (۰٫۰۱۷ تا ۱۶۶۷ هرتز) |
|
دقت سیگنال سرعت/فرکانس |
بدون پردازش: ۰٫۰۱۷–۱۰۰ هرتز ±۱ دور در دقیقه، ۱۰۱–۵۰۰ هرتز ±۸ دور در دقیقه، ۵۰۱–۲۰ کیلوهرتز ±۱٪ دور در دقیقه؛ پردازششده: ۰٫۰۱۷–۶۰ هرتز ±۱ دور در دقیقه، ۶۱–۱۵۰ هرتز ±۸ دور در دقیقه، ۱۵۱–۲۰ کیلوهرتز ±۱٪ دور در دقیقه |
مزیت رقابتی
دقت سیگنالهای پرسرعت
The ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 دقت سرعت پردازششده را در فرکانسهای پایینتر از ۶۰ هرتز با خطای ±۱ دور در دقیقه و در فرکانسهای بالاتر از ۱۵۱ هرتز با خطای ±۱٪ فراهم میکند و تحلیل خودکار دقیق سرعت را پشتیبانی مینماید.
خروجی دوگانه برای سیستمهای موازی
خروجیهای بافرشده جلو و عقب اجازه میدهند تا ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 بتواند همزمان چندین دستگاه نظارتی را تغذیه کند و از افزونگی و حلقههای کنترل خودکار پشتیبانی نماید.
محدوده گسترده کاری و نگهداری
The ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 در دمای کاری ۳۰- تا ۶۵+ درجه سانتیگراد و دمای نگهداری ۴۰- تا ۸۵+ درجه سانتیگراد عمل میکند و امکان عملیات مداوم در محیطهای اتوماسیون صنعتی را فراهم میسازد.
مصرف توان پایین با بازده بالا
با مصرف توان معمول ۳٫۲ وات، ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 بهصورت کارآمد چندین کانال را تغذیه میکند بدون اینکه رکهای ۳۵۰۰ را بار اضافی کند.
ماژولار و قابل پیکربندی برای کاربردهای TMR
The ماژول Keyphasor پیشرفته 3500/25، شماره قطعه 149369-01 پشتیبانی از پیکربندیهای جفتشده یا TMR برای تا هشت ورودی Keyphasor، که امکان افزونگی خودکار را در نظارت بر ماشینآلات حیاتی فراهم میکند.
