Áttekintés

Származási hely:	USA
Márkanév:	Bently Nevada
Modellszám:	3500/50E
A csomagolás részletei:	Eredeti, új, gyári zárású
Szállítási idő:	5-7 Nap
Kifizetési feltételek:	T/T
Szállítási kapacitás:	Készleten

Gyors részlet

Jel bemenet	Legfeljebb két érzékelőjelet fogad el közelítési érzékelőkből vagy mágneses begyűjtőkből
Bemeneti jel tartománya	+10,0 V és –24,0 V (túllépés esetén belső korlátozás)
Bemeneti.impedancia	20 kΩ (szabványos), 40 kΩ (TMR), 7,15 kΩ (belső akadály)
Teljesítményfogyasztás	5,8 W tipikus
Kompatibilis érzékelők	1–2 közelítési érzékelő jel
Előlap OK LED	A modul megfelelő működését jelzi
Előlap TX/RX LED	A többi 3500-as állványmodullal való kommunikációt jelzi
Előlap Megkerülő LED	A megkerülési üzemmód aktív állapotát jelzi
Kimeneti összekötő	Egy koaxiális csatlakozó csatornánként (elöl), rövidzárvédett és ESD-védett
Pufferelt kimenet	Elérhető az I/O modulon Euro-stílusú csatlakozókon keresztül
Méret:	5,5×29×23 cm
Súly:	1.24KG

Leírás

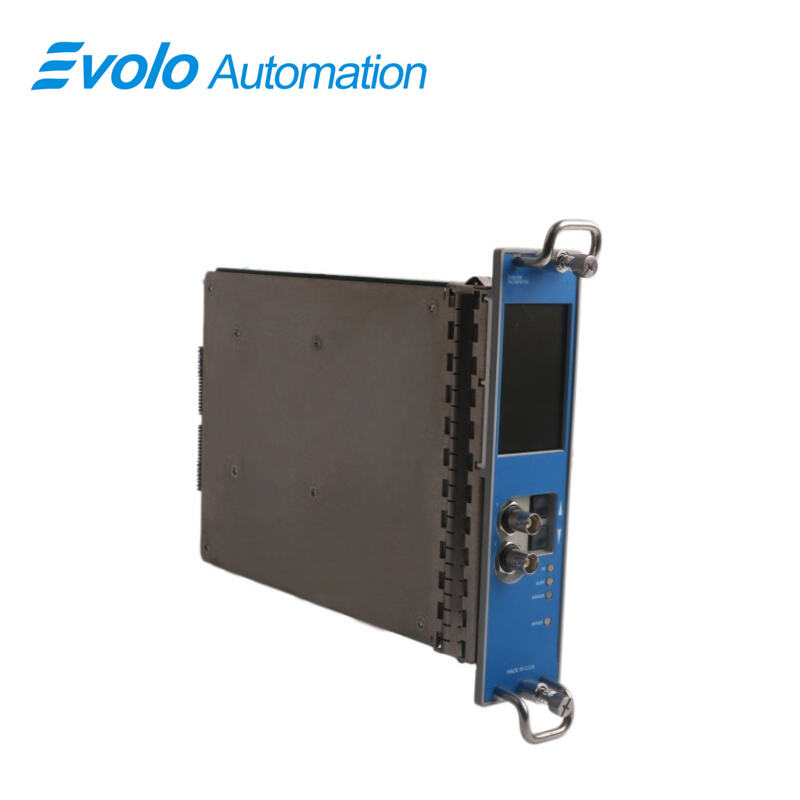

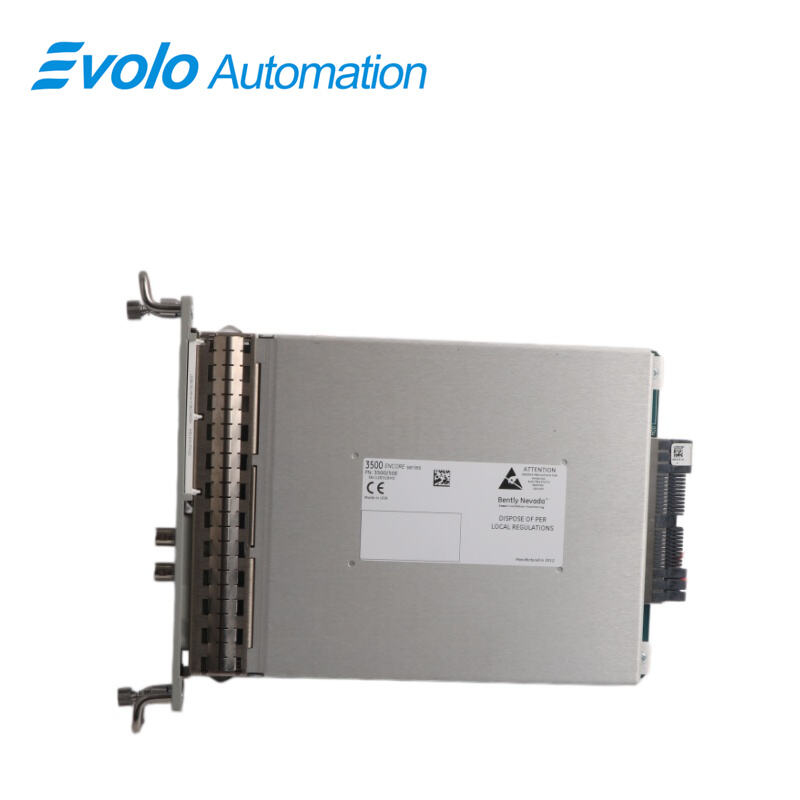

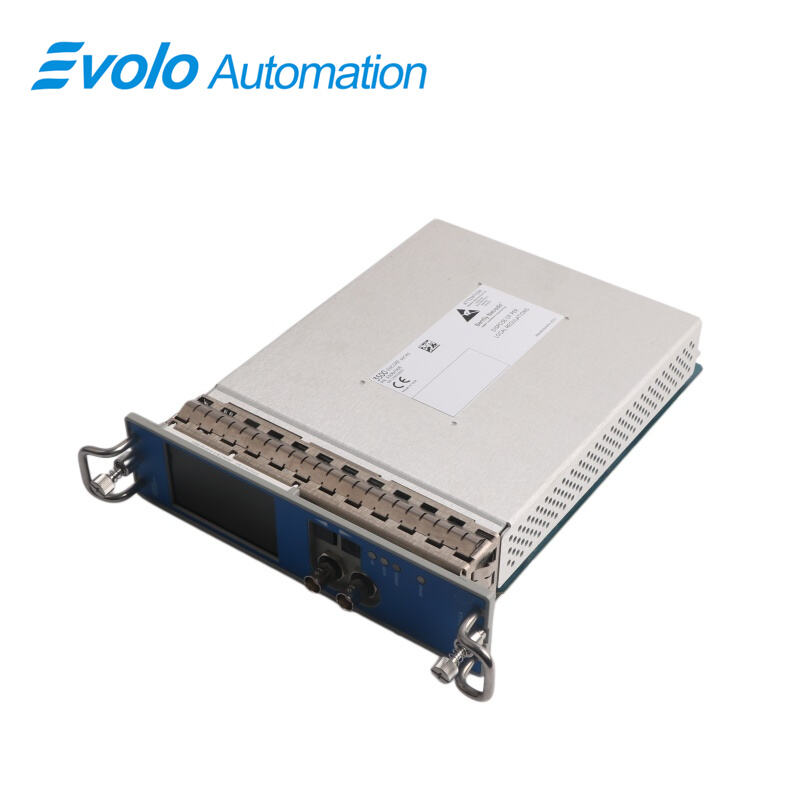

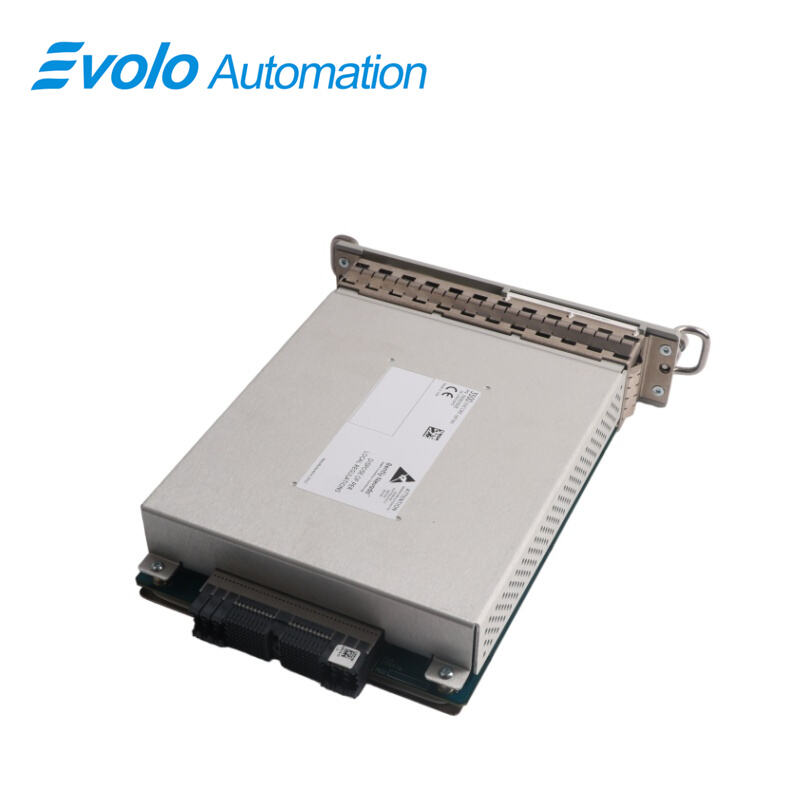

A 3500/50E Fordulatszámmérő modul a Bently Nevada gyártmánya egy kétcsatornás fordulatszámmérő modul, amely ipari automatizálási és forgó berendezések vezérlési rendszereihez készült. 3500/50E Fordulatszámmérő modul legfeljebb két közelítési érzékelő vagy mágneses begyűjtő jel bemenetét fogadja el a tengely fordulatszámának, a rotor gyorsulásának és a forgásiránynak a mérésére. A bemeneti jel tartománya +10,0 V és −24,0 V között van, a bemeneti impedancia 20 kΩ (40 kΩ TMR opció esetén). A tipikus teljesítményfelvétel 5,8 W.

A 3500/50E Fordulatszámmérő modul 4–20 mA-os rögzítő kimenetet biztosít az rpm vagy az rpm/perc érték arányosan, 24 Vdc érzékelő tápellátást (40 mA csatornánként) és 550 Ω-os kimeneti impedanciát. A frissítési idő kb. 100 ms. Az elülső panel LED-jei az OK, TX/RX és Bypass állapotot mutatják. A 3500/50E Fordulatszámmérő modul egy teljes magasságú rack foglalatot foglal el, és támogatja az automatizálási felügyeletet a 3500-as rendszerekben.

Alkalmazások

Turbina túlforgási leállítási jel generálása meghatározott percenkénti fordulatszám (RPM) küszöbértékeknél
A 3500/50E Fordulatszámmérő modul a tengely forgási sebességét méri egy +10,0 V és −24,0 V közötti bemeneti tartományban, és feldolgozza legfeljebb két közelítési érzékelő jeleit. Gőz- és gázturbinák esetén a 3500/50E Fordulatszámmérő modul összehasonlítja a valós idejű percenkénti fordulatszám (RPM) adatokat a programozott riasztási beállításokkal, és aktiválja a relé- vagy logikai kimeneteket, ha a túlforgás meghaladja a konfigurált határértékeket. A 100 ms-os frissítési idővel a 3500/50E Fordulatszámmérő modul biztosítja a gyors leállítási jel továbbítását a leállító rendszereknek, amikor a rotor forgási sebessége meghaladja a biztonságos üzemelési tartományt.

Kompresszor indítási gyorsulásának nyomon követése kétcsatornás bemenettel
A 3500/50E Fordulatszámmérő modul a forgó rész gyorsulását számítja ki a folyamatos sebességmérés alapján. A kompresszor indítása során a 3500/50E Fordulatszámmérő modul észleli a gyorsulási arány változásait minden egyes 100 ms-os ciklusban, így az üzemeltetők figyelhetik a nulla fordulatszámról a névleges fordulatszámra történő felgyorsulást. A 20 kΩ-os bemeneti impedancia biztosítja a közelítési érzékelők jeleinek pontos rögzítését, miközben a két csatorna redundáns mérést tesz lehetővé kritikus folyamatkompresszorok esetén.

Nulla sebesség megerősítése karbantartási zároláshoz
A 3500/50E Fordulatszámmérő modul zéró fordulatszám-értesítést biztosít, amikor az rpm érték 0-ra csökken, és a beállított küszöbértéken belül stabil marad. A 4–20 mA kimenete az egész rpm-tartományra van skálázva, és a 3500/50E Fordulatszámmérő modul zéró fordulatszám esetén 4 mA jelet küld a PLC- vagy DCS-rendszereknek. Ez a funkció biztonságos berendezés-hozzáférést tesz lehetővé mechanikai beavatkozás előtt.

Specifikációk

Kimeneti ellenállás	550 Ω
Átalakító tápegység	24 V egyenfeszültség, csatornánként legfeljebb 40 mA
Felvevő kimenet	4–20 mA, arányos a modul teljes skálájának tartományához (fordulatszám/perc vagy fordulatszám/perc²), csatornánként független, rövidzárlattól nem érintett
Feszültségkompatibilitás (áramkimenet)	0–+12 V egyenfeszültség a terhelésen
Töltési ellenállás	0–600 Ω
Felbontás	0,3662 µA/bit; ±0,25 % hiba szobahőmérsékleten; ±0,7 % a hőmérsékleti tartományon belül
Frissítési gyakoriság	Körülbelül 100 ms
Rack helyigény	Figyelő modul: 1 teljes magasságú elülső foglalat; I/O modulok: 1 teljes magasságú hátsó foglalat

Versenyképesség

Független dupla 4–20 mA kimenet 0–600 Ω terhelés támogatással
Minden csatorna a 3500/50E Fordulatszámmérő modul az rpm vagy az rpm/perc értékével arányos 4–20 mA kimenetet szolgáltat. A 0–+12 Vdc kompatibilitás lehetővé teszi a megbízható átvitelt legfeljebb 600 Ω terhelés mellett. A 3500/50E Fordulatszámmérő modul kimeneti pontosságot ±0,25 %-ban tartja fennt szobahőmérsékleten, illetve ±0,7 %-ban a teljes hőmérséklettartományon belül, így pontos fordulatszám-visszajelzést biztosít a vezérlőrendszerek számára.

Integrált 24 Vdc transzducer-tápfeszültség, 40 mA csatornánként
A 3500/50E Fordulatszámmérő modul 24 Vdc gerjesztőfeszültséget biztosít, legfeljebb 40 mA-t nyújtva csatornánként, így közvetlenül táplálja a közelítési érzékelőket. Ez kizárja a külön tápegység-modulok használatát és csökkenti a panelvezetékezést. A 3500/50E Fordulatszámmérő modul egyszerre két transzducert támogat, csökkentve ezzel az automatizálási szekrényekben szükséges további hardver igényét.

Alacsony fogyasztás: 5,8 W modulonként
A tipikus fogyasztása 5,8 W, így a 3500/50E Fordulatszámmérő modul csökkenti a szekrény teljesítményterhelését az extern tachométer rendszerekhez képest. Többmodulos szekrényekben a 3500/50E Fordulatszámmérő modul lehetővé teszi az energiahatékony elosztást anélkül, hogy túllépné a tápellátás kapacitását.

Gyors, 100 ms-os frissítési ciklus dinamikus sebességváltozásokhoz
A 3500/50E Fordulatszámmérő modul kb. 100 ms-onként frissíti a sebességszámításokat. Ez lehetővé teszi a hirtelen fordulatszám-növekedés, gyorsulási csúcsok vagy visszafordulási események gyors észlelését. A 3500/50E Fordulatszámmérő modul azonnali riasztásaktiválást támogat átmeneti mechanikai feltételek mellett.

Egyetlen teljes magasságú szekrényrekeszbe történő telepítés
A 3500/50E Fordulatszámmérő modul egy teljes magasságú elülső rekeszt és egy hátsó I/O-rekeszt foglal el egy 3500-as szekrényben. A 3500/50E Fordulatszámmérő modul kompakt terve lehetővé teszi több figyelési csatorna telepítését korlátozott szekrényterületen belül, támogatva nagy léptékű automatizált figyelőrendszereket.
