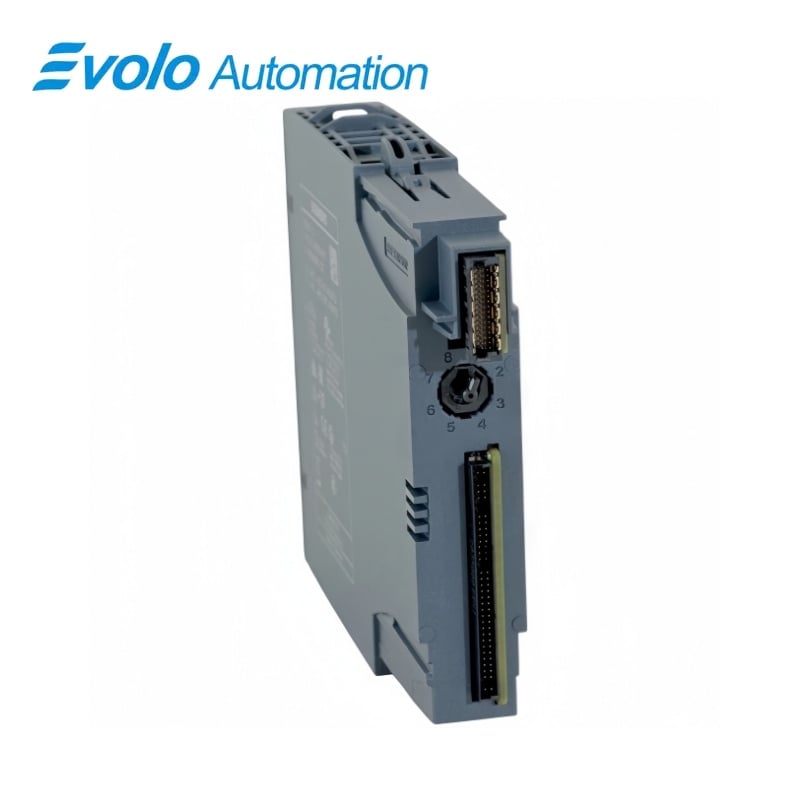

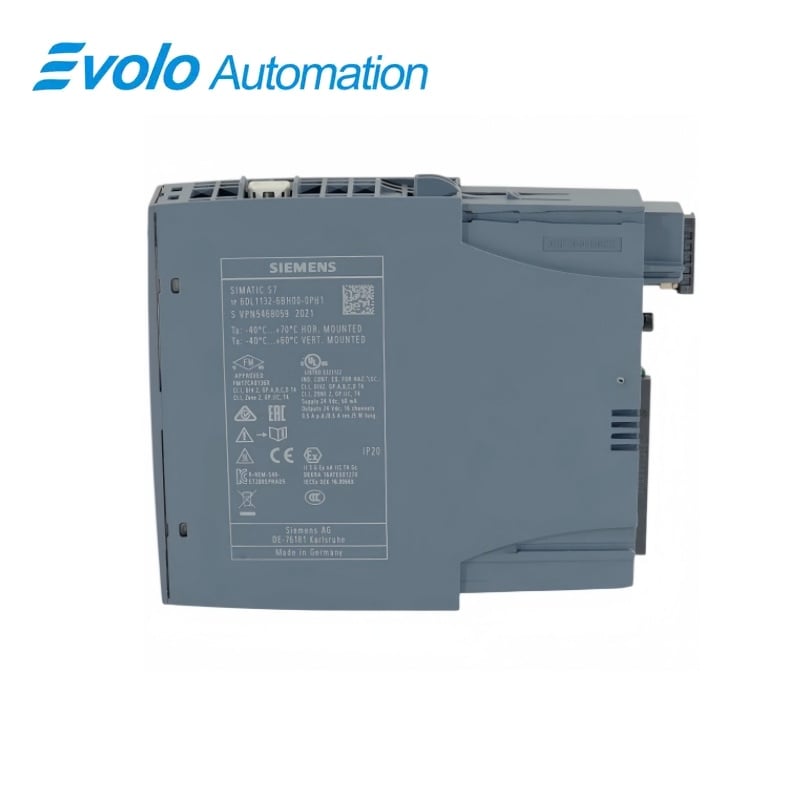

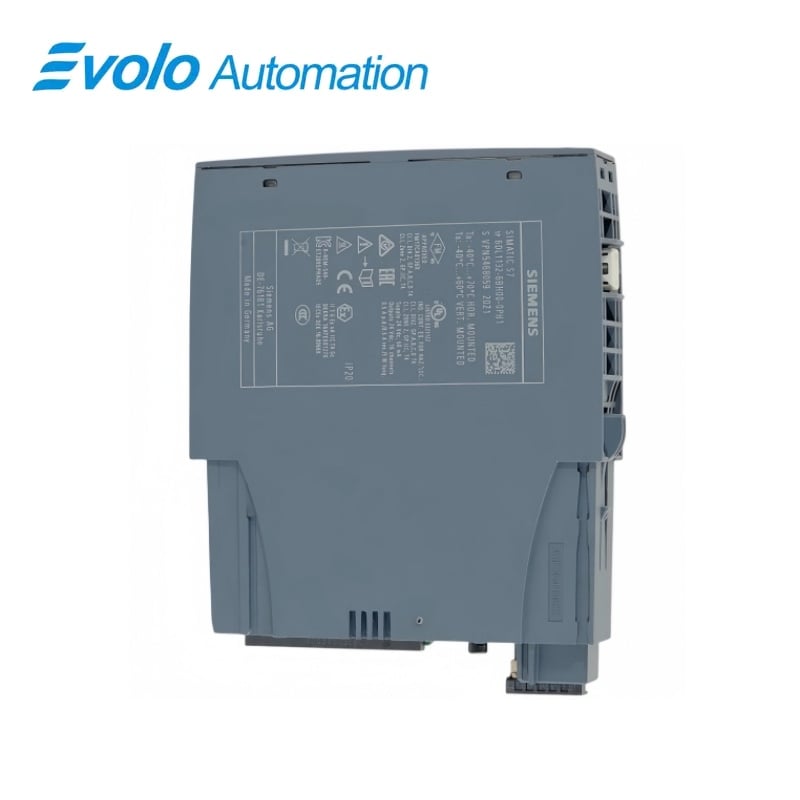

सिमेंस सिमैटिक ईटी 200एसपी एचए 6DL1132-6BH00-0PH1 डीक्यू 16x24वीडीसी/0.5ए एचए डिजिटल आउटपुट मॉड्यूल
निर्माता: सिमेंस
स्थिति: बिल्कुल नया
प्रमुख समय: स्टॉक में उपलब्ध
उत्पत्ति स्थान: जर्मनी
वारंटी: 12 महीने
ईमेल: [email protected]
व्हॉट्सएप: +86-18150117685
- अवलोकन
- गर्म बिक्री वाले मॉडल
- अनुशंसित उत्पाद
अवलोकन
- टर्मिनल ब्लॉक को अलग से ऑर्डर करें और रिडंडेंट ऑपरेशन के लिए M1 का चयन करें।
- प्रत्येक आउटपुट के लिए 0.5 A तक का बजट निर्धारित करें और स्थापना तापमान के लिए समग्र वर्तमान सीमा लागू करें।
- प्रक्रिया के लिए नैदानिक निगरानी और CPU STOP प्रतिक्रिया कॉन्फ़िगर करें।
सिमेंस सिमैटिक ET 200SP HA • डिजिटल आउटपुट
6DL1132-6BH00-0PH1 DQ 16x24VDC/0.5A HA डिजिटल आउटपुट मॉड्यूल
ET 200SP HA के लिए एक 16-चैनल 24 V DC सोर्सिंग आउटपुट मॉड्यूल, जिसमें चैनल-वार निदान की सुविधा है।
एक नज़र में
| ब्रांड | Siemens |
|---|---|
| मॉडल | 6DL1132-6BH00-0PH1 |
| उत्पाद प्रकार | डिजिटल आउटपुट मॉड्यूल |
| मुख्य कार्य | 16-चैनल 24 V DC लोड स्विचिंग |
| संगत श्रृंखला | सिमैटिक ईटी 200एसपी एचए |
सोर्सिंग आउटपुट
सोलह डिजिटल आउटपुट प्रति चैनल अधिकतम 0.5 A तक 24 V DC लोड को स्विच करते हैं।
चैनल निदान
लघु-परिपथ और तार टूटने की निगरानी प्रत्येक चैनल पर की जा सकती है।
आवृत्ति विन्यास
एक जोड़ी बनाए गए मॉड्यूल में I/O अतिरेकता के लिए M1 टर्मिनल ब्लॉक का उपयोग किया जा सकता है।
उत्पाद अवलोकन
6DL1132-6BH00-0PH1 यह SIMATIC ET 200SP HA के लिए DQ 16x24VDC/0.5A HA डिजिटल आउटपुट मॉड्यूल है। इसके सोर्सिंग चैनलों की संख्या सोलह है, जो 24 V DC लोड को चालित करते हैं और चयन योग्य नैदानिक निगरानी प्रदान करते हैं।
यह मॉड्यूल H1 या M1 टर्मिनल ब्लॉक के साथ कार्य करता है; M1 प्रकार दो-मॉड्यूल रिडंडेंट व्यवस्था का समर्थन करता है। टर्मिनल ब्लॉक को अलग से ऑर्डर किया जाता है, और PCS 7 V9.0 या उसके बाद के संस्करण इस मॉड्यूल को कॉन्फ़िगर कर सकते हैं।
मुख्य कार्य
एक्चुएटर स्विचिंग
प्रत्येक चैनल पर नामांकित 0.5 A की दर से सोलह 24 V DC लोड को स्विच करता है।
दोष रिपोर्टिंग
प्रत्येक चैनल के तार टूटने और शॉर्ट-सर्किट की स्थिति के साथ-साथ आपूर्ति वोल्टेज के अनुपस्थित होने की रिपोर्ट करता है।
रिडंडेंट आउटपुट लेआउट
M1 टर्मिनल ब्लॉक पर दो समान मॉड्यूल के लिए रिडंडेंट नियंत्रण का समर्थन करता है।
आधिकारिक विशिष्टताएँ
| फर्मवेयर संस्करण | वी1.0 |
|---|---|
| टर्मिनल ब्लॉक के प्रकार | एच१ या एम१ |
| रेटेड सप्लाई वोल्टेज | 24 वी डीसी |
| अनुमत आपूर्ति श्रेणी | 19.2–28.8 V डीसी |
| नो-लोड धारा खपत | 60 मिलीएम्पियर अनुमोदित; 70 मिलीएम्पियर अधिकतम |
| अधिकतम पता स्थान | 2 आउटपुट बाइट्स और 2 QI बाइट्स |
| अधिकतम प्रतिरोधक-भार स्विचिंग धारा | प्रति चैनल 0.5 A |
| अधिकतम लैंप लोड | 5 w |
| भार प्रतिरोध सीमा | 48 ओम से 12 किलोओम |
| शॉर्ट-सर्किट प्रतिक्रिया थ्रेशोल्ड | 0.7–1.3 ए विशिष्ट |
| तार-टूट नैदानिक परीक्षण धारा | 0.7 मिलीए |
| विशिष्ट ऑन करने की देरी | प्रतिरोधक भार के साथ 50 माइक्रोसेकंड |
| विशिष्ट ऑफ करने की देरी | प्रतिरोधक भार के साथ 100 माइक्रोसेकंड |
| 70 °से पर अधिकतम मॉड्यूल आउटपुट धारा | 3 ए, क्षैतिज स्थापना |
| अधिकतम शील्डेड केबल लंबाई | 1000 मीटर |
| अनुच्छेदित केबल की अधिकतम लंबाई | 600 m |
| परीक्षित विभाजन | 1 मिनट के लिए 1500 V DC |
| मॉड्यूल की चौड़ाई | 22.5 मिमी |
अक्सर पूछे जाने वाले प्रश्न
दोहराव के लिए 6DL1132-6BH00-0PH1 के साथ कौन सा टर्मिनल ब्लॉक उपयोग करना चाहिए?
दोहराव व्यवस्था के लिए दो समान मॉड्यूल के साथ एक M1 टर्मिनल ब्लॉक का उपयोग करें।
क्या मैं 6DL1132-6BH00-0PH1 पर टूटे हुए आउटपुट तार का निदान कर सकता हूँ?
मॉड्यूल प्रति चैनल तार-टूट निदान का समर्थन करता है, जिसमें 0.7 mA की परीक्षण धारा का उपयोग किया जाता है।
6DL1132-6BH00-0PH1 प्रत्येक चैनल पर कितनी लोड धारा स्विच कर सकता है?
प्रत्येक चैनल अधिकतम 0.5 A के प्रतिरोधी लोड को स्विच कर सकता है।
मैं PCS 7 में 6DL1132-6BH00-0PH1 को कैसे कॉन्फ़िगर करूँ?
मॉड्यूल और इसके चैनल पैरामीटर्स को कॉन्फ़िगर करने के लिए PCS 7 V9.0 या उसके बाद के संस्करण का उपयोग करें।
क्या 6DL1132-6BH00-0PH1 CPU स्टॉप के बाद आउटपुट स्थिति बनाए रखता है?
कॉन्फ़िगर करने योग्य CPU स्टॉप प्रतिक्रिया आउटपुट को बंद कर सकती है या उसका अंतिम मान बनाए रख सकती है।
मैं 6DL1132-6BH00-0PH1 से कितनी दूर शील्डेड केबल चला सकता हूँ?
अधिकतम शील्डेड केबल लंबाई १००० मीटर है।
७० °C पर 6DL1132-6BH00-0PH1 पर कौन सी धारा सीमा लागू होती है?
७० °C पर क्षैतिज स्थापना के लिए, संयुक्त मॉड्यूल आउटपुट धारा ३ ए की सीमा तक सीमित है।
